Toyota Roomy (2017 year). Instruction japanese - part 23





351

7

お手入れのしかた

7-2. 簡単な点検・部品交換

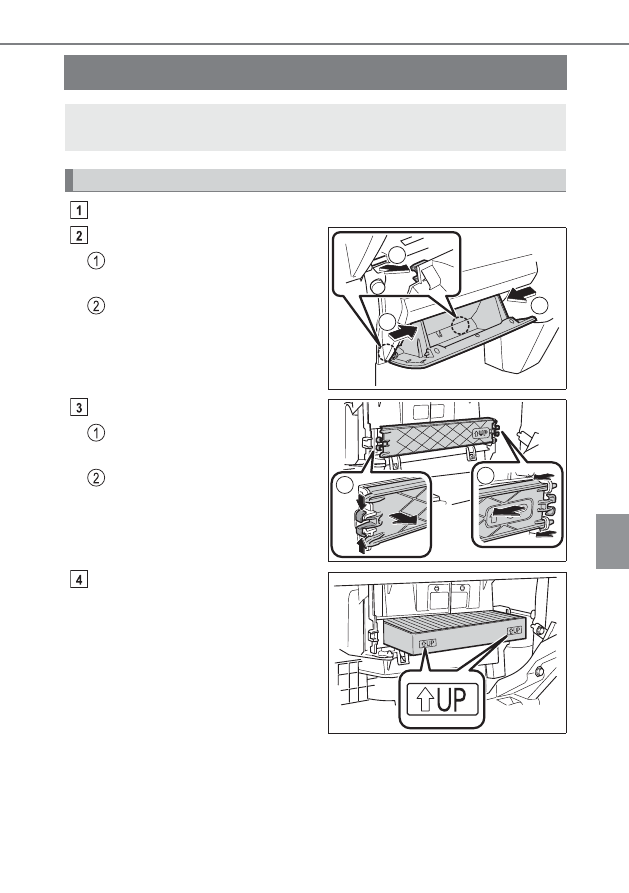

エアコンフィルターの交換

エンジンスイッチを OFF にする

グローブボックスを取りはずす

側面を内側に押して上部のツ
メを片側ずつはずす

下部のツメをはずす

フィルターカバーを取りはずす

フィルターカバーの固定を解
除する

フィルターカバーを矢印の方
向にずらし、フィルターカバー
を抜く

フィルターを取りはずし、新しい
フィルターと交換する

「↑ UP」マークの矢印が上を向くよう

に取り付けます。

エアコンを快適にお使いいただくために、エアコンフィルターを定期的
に交換してください。

交換のしかた

1

1

2

KBTH720501

1

2

KBTH720502

KBTH720503

352

7-2. 簡単な点検・部品交換

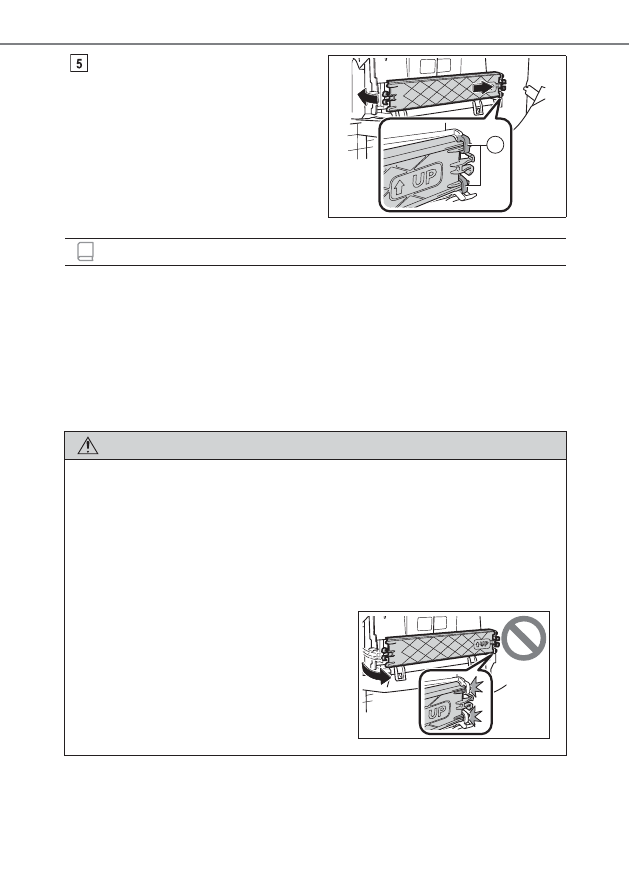

取り付けるときは、取りはずした
ときと逆の手順で取り付ける

・ フィルターカバーは A 部に入れてか

ら、取り付けてください。

・「↑ UP」マークの矢印が上を向くよ

うに取り付けます。

エアコンフィルターの交換について

エアコンフィルターは次の時期を目安に交換してください。

20,000km[10,000km

] ごと

大都市や寒冷地など、交通量や粉じんの多い地区

エアコンの風量が減少したときは

フィルターの目詰まりが考えられますので、フィルターを交換してください。

A

KBTH720504

知識

注意

エアコンを使用するときの注意

フィルターを装着せずにエアコンを使用すると、故障の原因になることがあり
ます。必ずフィルターを装着してください。

フィルターは交換するタイプです。
水洗いやエアブローによる清掃はしないでください。

フィルターカバーの破損を防ぐために

フィルターカバーの固定を解除するとき
に、フィルターカバーを矢印の方向に動か
す際は、ツメに無理な力が加わらないよう
注意してください。
ツメが破損するおそれがあります。

KBTH720505

353

7

お手入れのしかた

7-2. 簡単な点検・部品交換

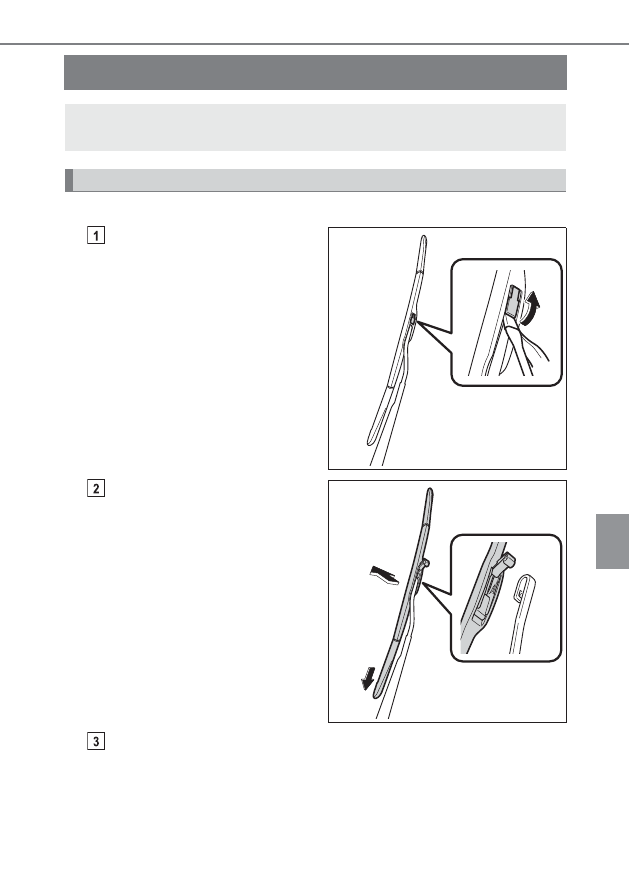

ワイパーゴムの交換

フロントワイパーブレードの脱着

ワイパーアームを起こし、マイ
ナスドライバーなどを挿し込
んで、カバーを起こす

傷が付くのを防ぐため、マイナスド
ライバーなどの先端に布などを巻い
て保護してください。

ワイパーブレードをスライド
させ、ワイパーアームから取り
はずす

取り付けるときは、逆の手順で取り付ける

ワイパーゴムを交換する際は、次の要領でワイパーの各部品を操作して
ください。

フロントワイパー

KBPA720901

KBTH720902

354

7-2. 簡単な点検・部品交換

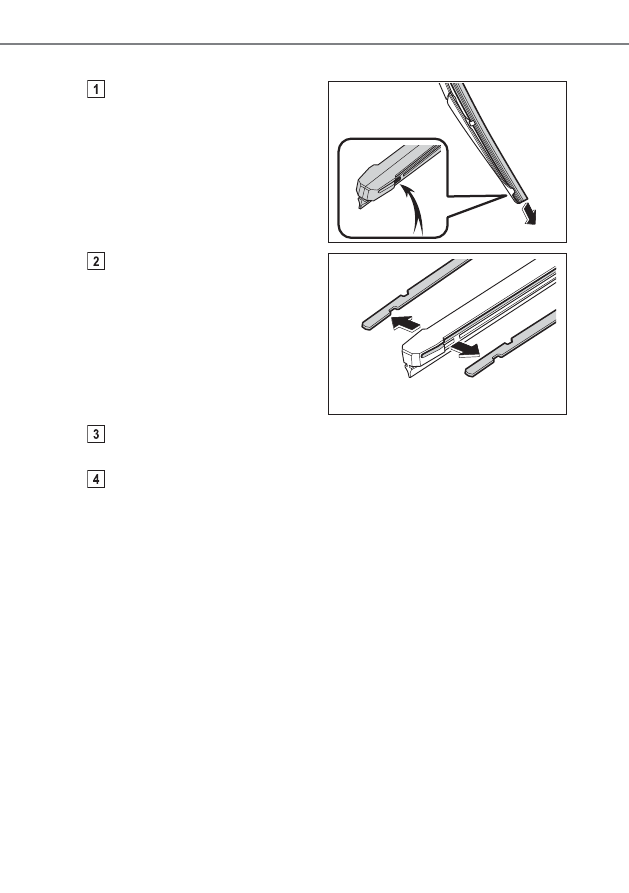

フロントワイパーゴムの交換

ワイパーゴムを引っ張り、ス
トッパーをワイパーブレード
のツメからはずし、そのまま引
き抜く

古いワイパーゴムから金属プ
レート 2 枚を取りはずし、新
しいワイパーゴムに付けかえ

ブレードの切り欠きと反りの向きに
注意して取り付けてください。

取り付けるときは、ワイパーゴムのストッパーがないほうからワイ
パーブレードに挿入する

ワイパーゴムのストッパーをワイパーブレードのツメで確実に固定
する

KBTH720903

KBPA620904

355

7-2. 簡単な点検・部品交換

7

お手入れのしかた

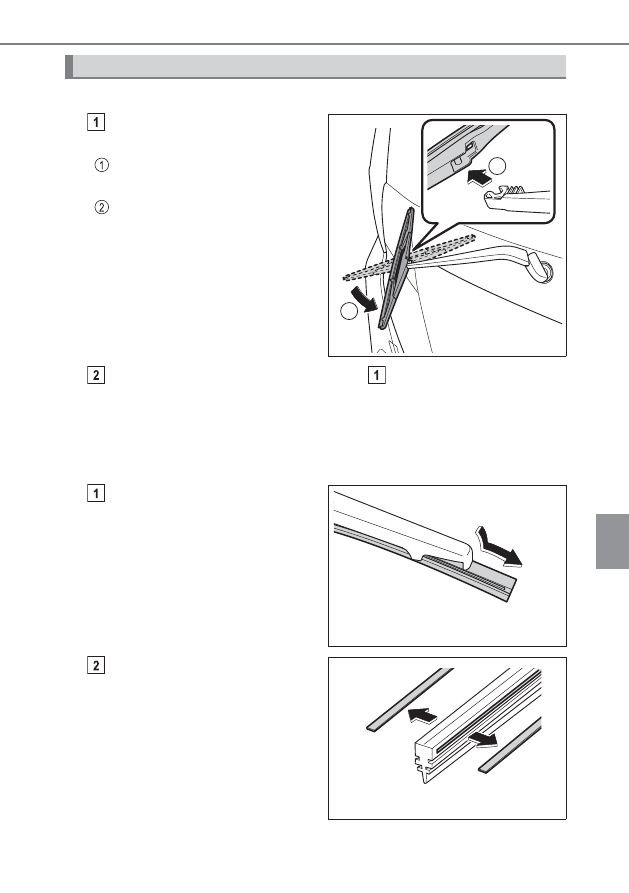

リヤワイパーブレードの脱着

ワイパーアームを起こし、ワイ
パーブレードを取りはずす

ツメのかん合がはずれる位置まで
ワイパーブレードを回す

ワイパーアームからワイパーブ
レードを取りはずす

ワイパーブレードを取り付けるときは

と逆の手順で取り付ける

ワイパーブレードを取り付けたあとは、接続部が確実にロックされていることを確
認してください。

リヤワイパーゴムの交換

ワ イ パ ー ブ レ ー ド の ス ト ッ
パーからワイパーゴムを引き
出し、そのまま引き抜く

古いワイパーゴムから金属プ
レート 2 枚を取りはずし、新
しいワイパーゴムに付けかえ

リヤワイパー

2

1

KBxxXXxxXX

KBPA620906

KBPA620907

356

7-2. 簡単な点検・部品交換

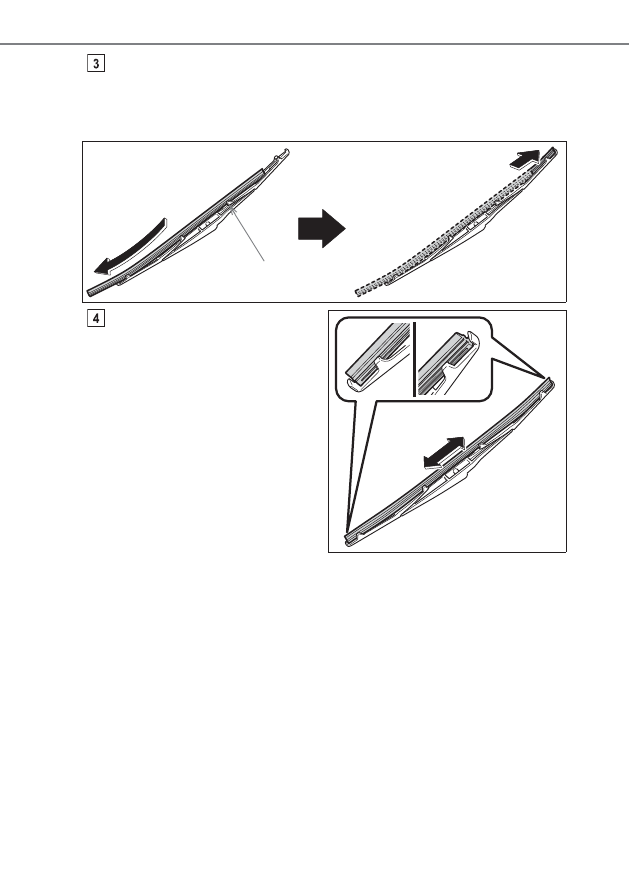

ワイパーブレードの 2 番目のツメを通してワイパーゴムを挿入し、
3 つのツメに通したらストッパーからはみ出させ、残った 1 つのツ
メに通す

ワイパーゴムにウォッシャー液を少量塗布すると、溝に入れやすくなります。

ワイパーブレードのツメがワ
イパーゴムの溝に入っている
か確認する

・ ワイパーゴムの溝にワイパー

ブレードのツメが入っていな
い場合は、ワイパーゴムをつま
み、数回スライドすると溝に入
れることができます。

・ ワイパーゴムの中央部を軽く

持ち上げると、スライドさせや
くすなります。

KBTH720905

2 番目のツメ

KBTH720906

357

7-2. 簡単な点検・部品交換

7

お手入れのしかた

ワイパーブレード・ワイパーゴムの取り扱いについて

誤った取り扱いをすると、ワイパーブレード、またはワイパーゴムが損傷するお
それがあります。ご自身でのワイパーブレード・ワイパーゴムの交換に不安があ
る場合は、トヨタ販売店にご相談ください。

知識

注意

ワイパーを交換するときはツメの破損に注意してください。

ワイパーブレードからワイパーアームを取りはずした後はリヤウインドウガ
ラスが傷付かないように、リヤウインドウガラスとワイパーアームのあいだに
布などを挟んでください。

無理にワイパーゴムを引き出したり、ワイパーゴムの金属プレートが変形しな
いようにしてください。

358

7-2. 簡単な点検・部品交換

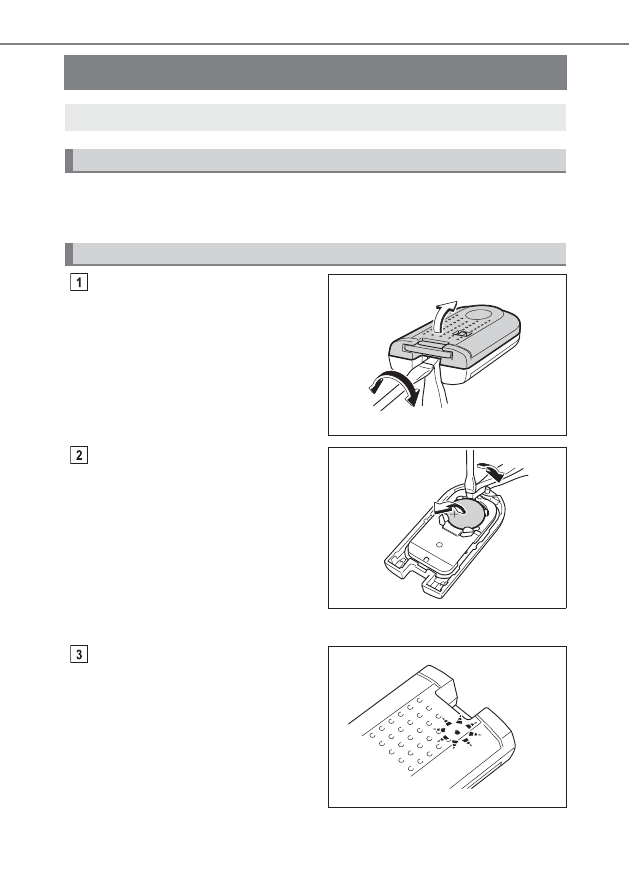

キーの電池交換

薄刃のマイナスドライバーなど(くぼみに入る程度の幅のもの)

リチウム電池 CR2032

カバーをはずす

トヨタマーク側を上にしてはずしてく
ださい。

傷が付くのを防ぐため、マイナスドラ
イバーなどの先端に布などを巻いて保
護してください。

消耗した電池を取り出す

カ バ ー を は ず し た と き に、上 側 の カ
バ ー に 電 子 カ ー ド キ ー の モ ジ ュ ー ル

(基板)が貼り付き、電池面が隠れてい

る場合があります。この場合、電子カー
ドキーのモジュール(基板)をひっく
り返し、図のように電池が見える状態
で作業してください。

新しい電池は + 極を上にして取り付け
ます。

カバーを取り付ける

ス イ ッ チ を 押 し た と き、イ ン ジ ケ ー
ターが点滅することを確認する

電池が消耗しているときは、新しい電池に交換してください。

用意するもの

電池交換のしかた

KBPA620606

KBPA620607

KBPA620608

359

7-2. 簡単な点検・部品交換

7

お手入れのしかた

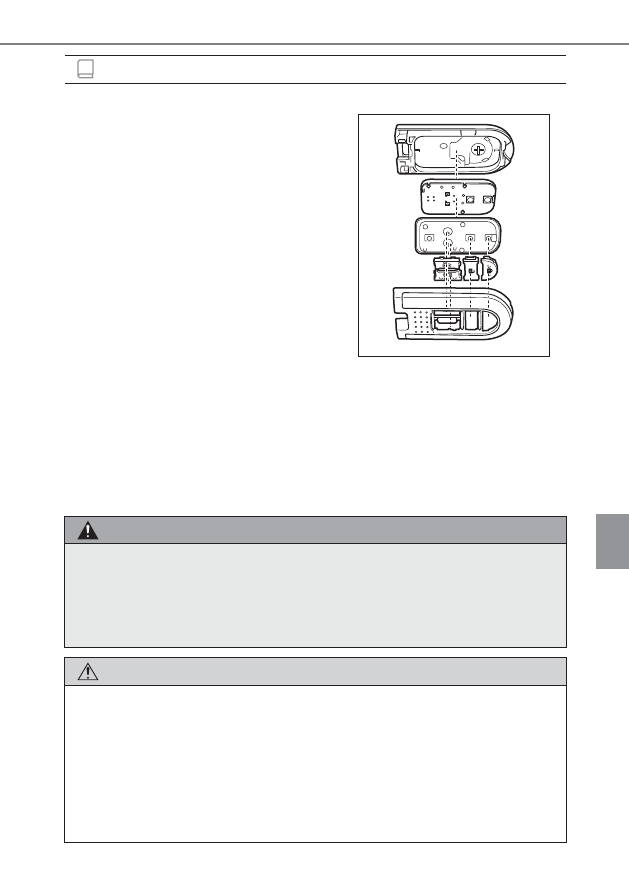

電子カードキーの部品がばらけたときは

リチウム電池 CR2032 の入手

電池はトヨタ販売店・時計店およびカメラ店などで購入できます。

電子カードキーの電池が消耗していると

次のような状態になります。

キーフリーシステム・ワイヤレス機能が作動しない

作動距離が短くなる

知識

図を参考に組み付けてください。

警告

取りはずした電池と部品について

お子さまにさわらせないでください。
部品が小さいため、誤って飲み込むと、のどなどにつまらせ重大な傷害におよ
ぶか、最悪の場合死亡につながるおそれがあります。

注意

交換後、正常に機能させるために

次のことを必ずお守りください。

ぬれた手で電池を交換しない
錆の原因になります。

電池以外の部品に、ふれたり動かしたりしない

電極を曲げない

KBTH720601

360

7-2. 簡単な点検・部品交換

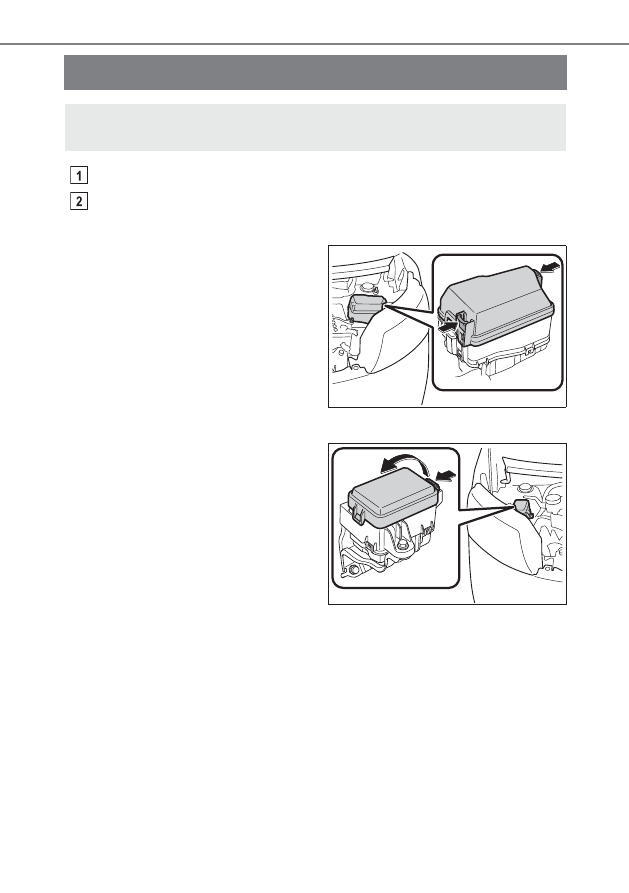

ヒューズの点検・交換

エンジンスイッチを OFF にする

ヒューズボックスを開ける

X

エンジンルーム(ヒューズボックス A)

ツメを押しながら、カバーを持ち
上げる

X

エンジンルーム(ヒューズボックス B)

ツメを押しながら、カバーを持ち
上げる

ランプがつかないときや電気系統の装置が働かないときは、ヒューズ切
れが考えられます。ヒューズの点検を行ってください。

KBTH720701

KBTH720702

361

7-2. 簡単な点検・部品交換

7

お手入れのしかた

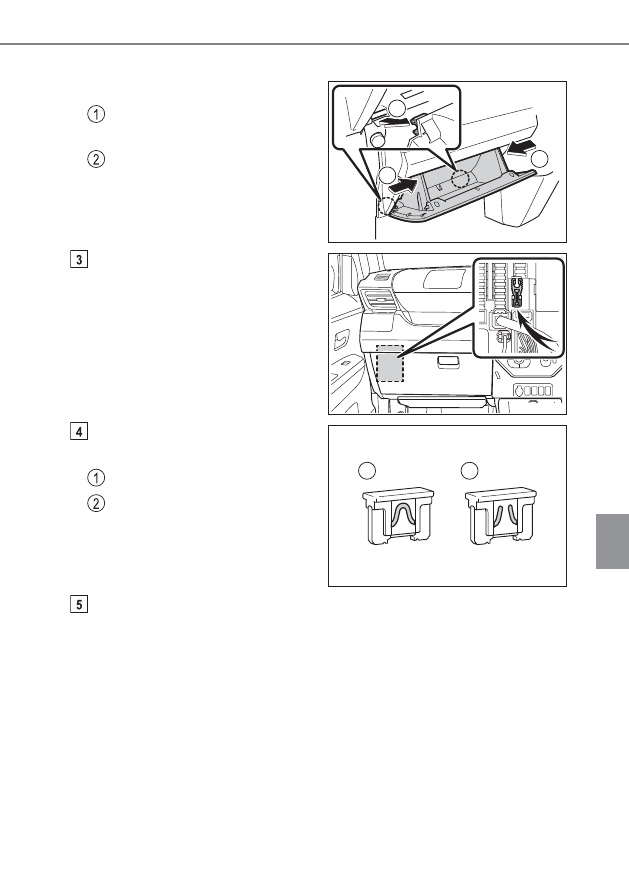

X

助手席足元

グローブボックスをはずす

側面を内側に押して上部のツ
メを片側ずつはずす

下部のツメをはずす

ヒューズを引き抜く

ヒューズはずしでヒューズを引
き抜くことができます。

ヒューズが切れていないか点検
する

正常

ヒューズ切れ

ヒューズボックスの表示に従い、規
定容量のヒューズに交換します。

取り付けるときは、取りはずしたときと逆の手順で取り付ける

1

1

2

KBTH720703

KBTH720704

1

2

KBPA620705

362

7-2. 簡単な点検・部品交換

ヒューズを交換したあとは

交換してもランプ類が点灯しないときは、電球を交換してください。

(→ P. 363)

交換しても再度ヒューズが切れる場合は、トヨタ販売店で点検を受けてくださ
い。

バッテリーからの回路に過剰な負荷がかかると

配線が損傷を受ける前にヒューズが切れるように設計されています。

電球(バルブ)を交換するとき

この車両に指定されているトヨタ純正品のご使用をおすすめします。一部の電球
は過電流を防止する専用回路に接続されているため、この車両指定のトヨタ純正
品以外は使用できない場合があります。

知識

警告

車の故障や、車両火災を防ぐために

次のことをお守りください。
お守りいただかないと、車の故障や火災、けがをするおそれがあります。

規定容量以外のヒューズ、またはヒューズ以外のものを使用しないでくださ
い。

必ずトヨタ純正ヒューズか同等品を使用してください。

ヒューズやヒューズボックスを改造しないでください。

注意

ヒューズを交換する前に

ヒューズが切れた原因が電気の過剰負荷だと判明したときは、トヨタ販売店で
点検を受けてください。

363

7

お手入れのしかた

7-2. 簡単な点検・部品交換

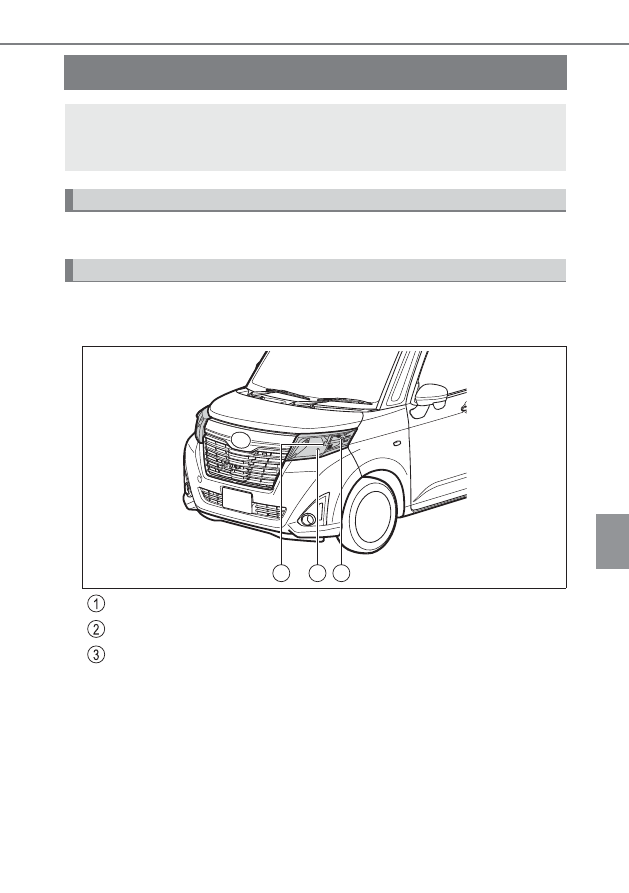

電球(バルブ)の交換

切れた電球の W(ワット)数を確認してください。(

P. 453)

フロント

X

ハロゲンヘッドランプ装着車

次に記載する電球は、ご自身で交換できます。電球交換の難易度は電球
によって異なります。部品が破損するおそれがあるので、トヨタ販売店
で交換することをおすすめします。

電球の用意

バルブ位置

1

2

3

KBTH720801

フロント方向指示/非常点滅灯

ヘッドランプハイビーム/ロービーム

車幅灯

364

7-2. 簡単な点検・部品交換

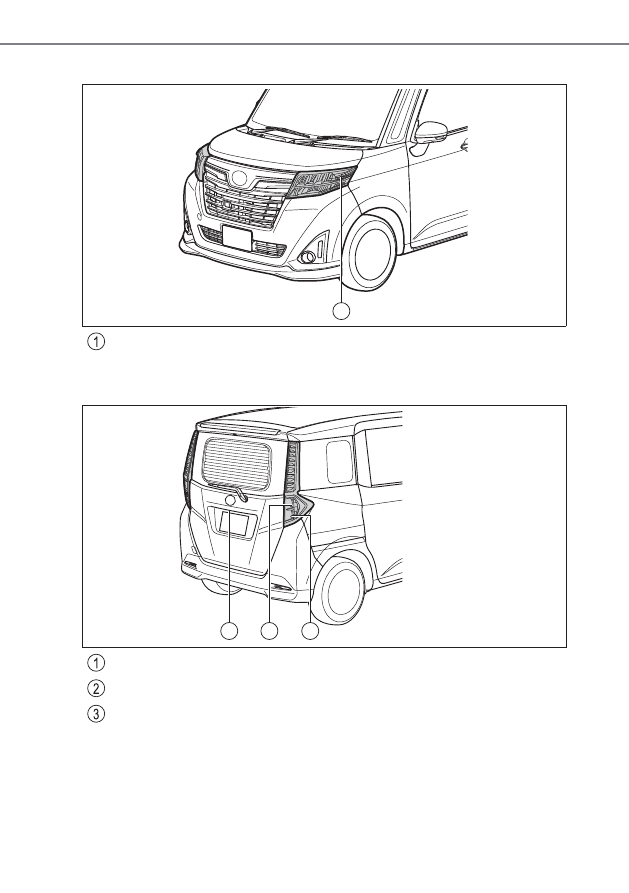

X

LED ヘッドランプ装着車

リヤ

1

KBTH720831

フロント方向指示/非常点滅灯

3

2

1

KBTH720803

後退灯

リヤ方向指示/非常点滅灯

番号灯

365

7-2. 簡単な点検・部品交換

7

お手入れのしかた

ヘッドランプ、車幅灯、フロント方向指示兼非常点減灯はボンネットを
開けてから作業してください。

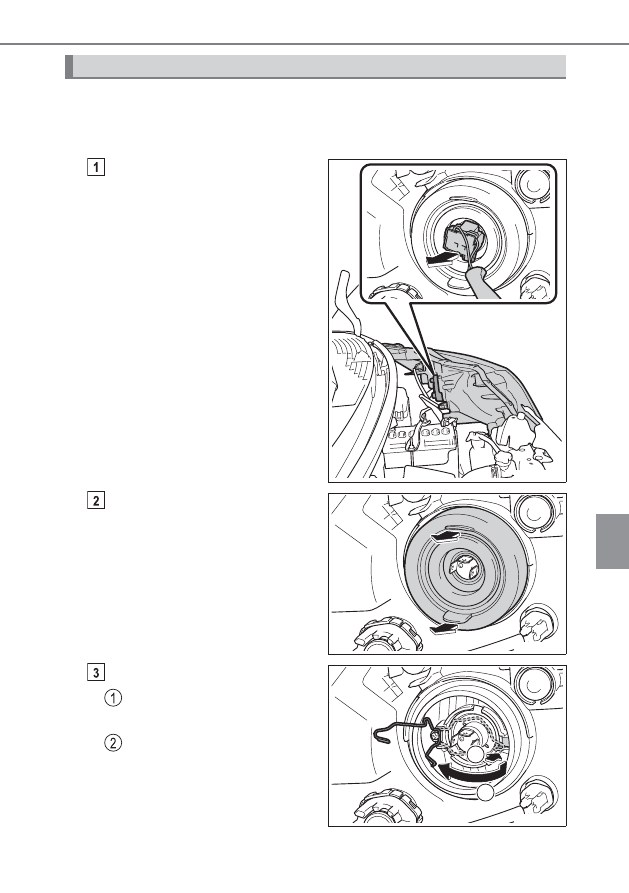

ヘッドランプハイビーム/ロービーム(ハロゲンヘッドランプ装着車)

ボンネットを開けて、コネク
ターを取りはずす

ゴムカバーを取りはずす

留め金をはずす

留め金を押してフックから
はずす

留め金を起こす

電球交換のしかた

KBTH720804

KBTH720805

2

1

KBTH720806

366

7-2. 簡単な点検・部品交換

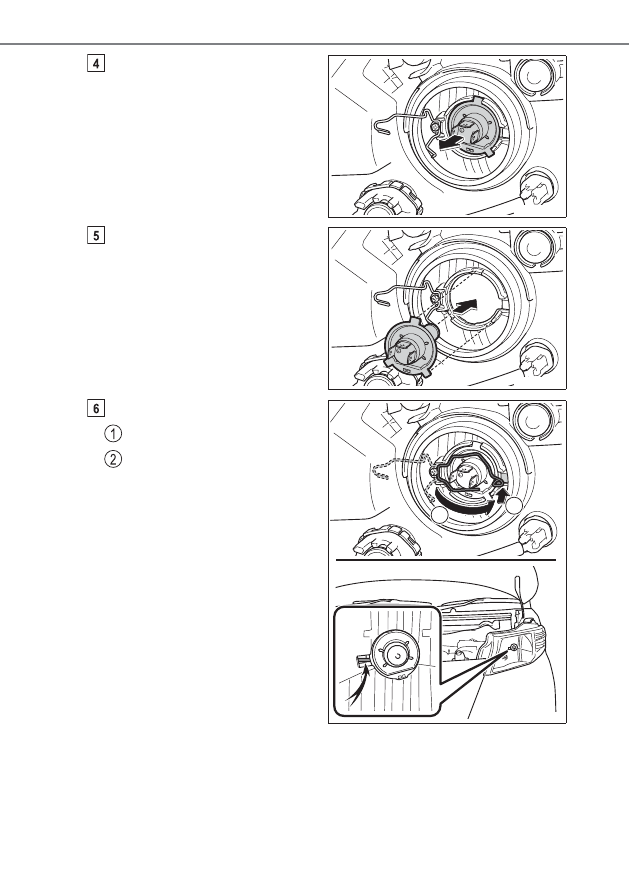

電球を取りはずす

電球を交換し取り付ける

取り付け部と電球のツメ (3ヶ所 ) を
合わせて挿し込み、固定します。

留め金を取り付ける

留め金を倒す

留め金を押しフックにひっ
かけて固定する

バルブの固定状態は、車両前側のレ
ンズ面からも確認できます。

確実に固定されている場合は、留め
金が見えます。

KBTH720807

KBTH720808

2

1

KBTH720809
