装備の取扱い/オーディオ

5-41

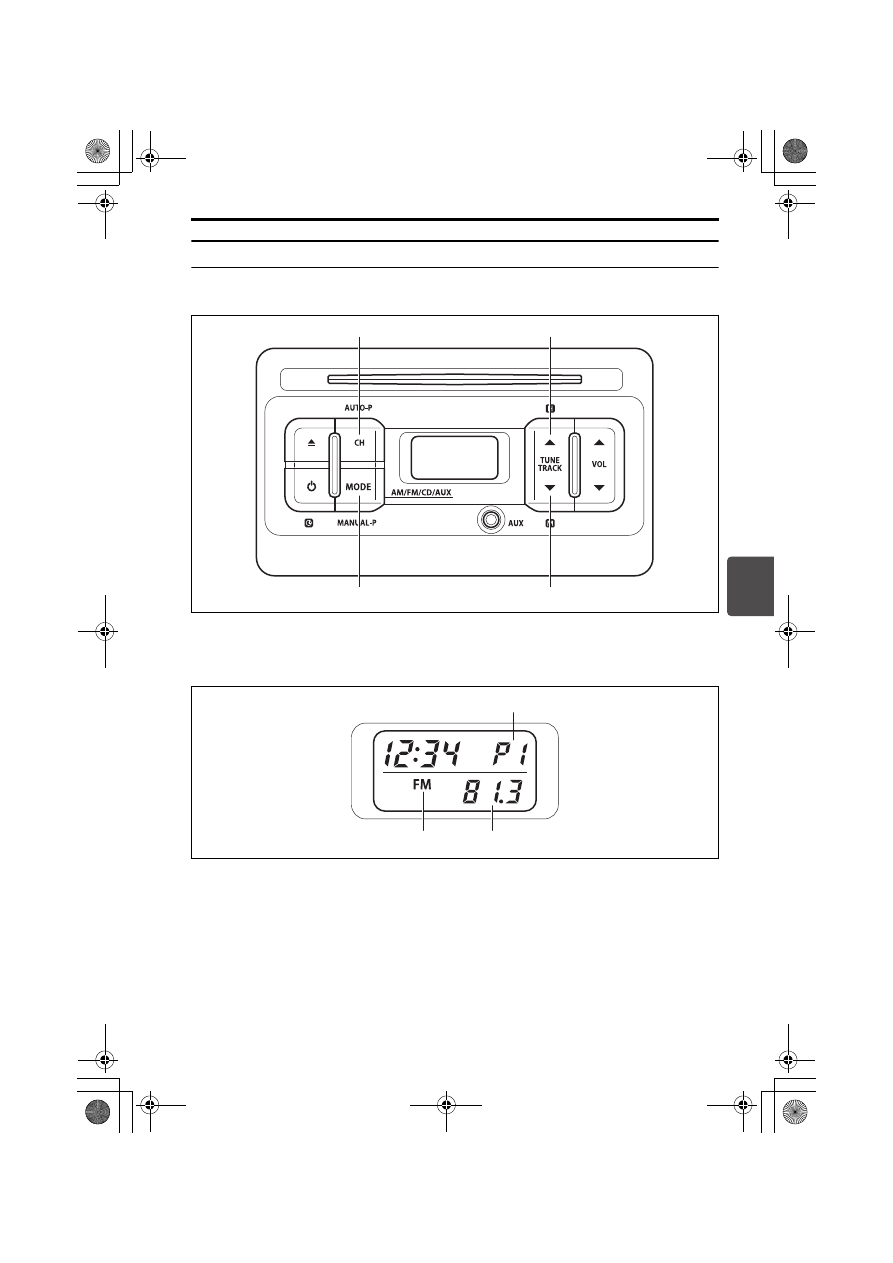

ラジオ放送を聴く

※イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。

63R50580

63R50590

(1) モードボタン

(2) アップボタン

(3) ダウンボタン

(4) CHボタン

(5) バンド表示

(6) 周波数

(7) プリセットチャンネル番号

(2)

(3)

(4)

(1)

〈ディスプレイ〉

(5)

(6)

(7)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-42

5

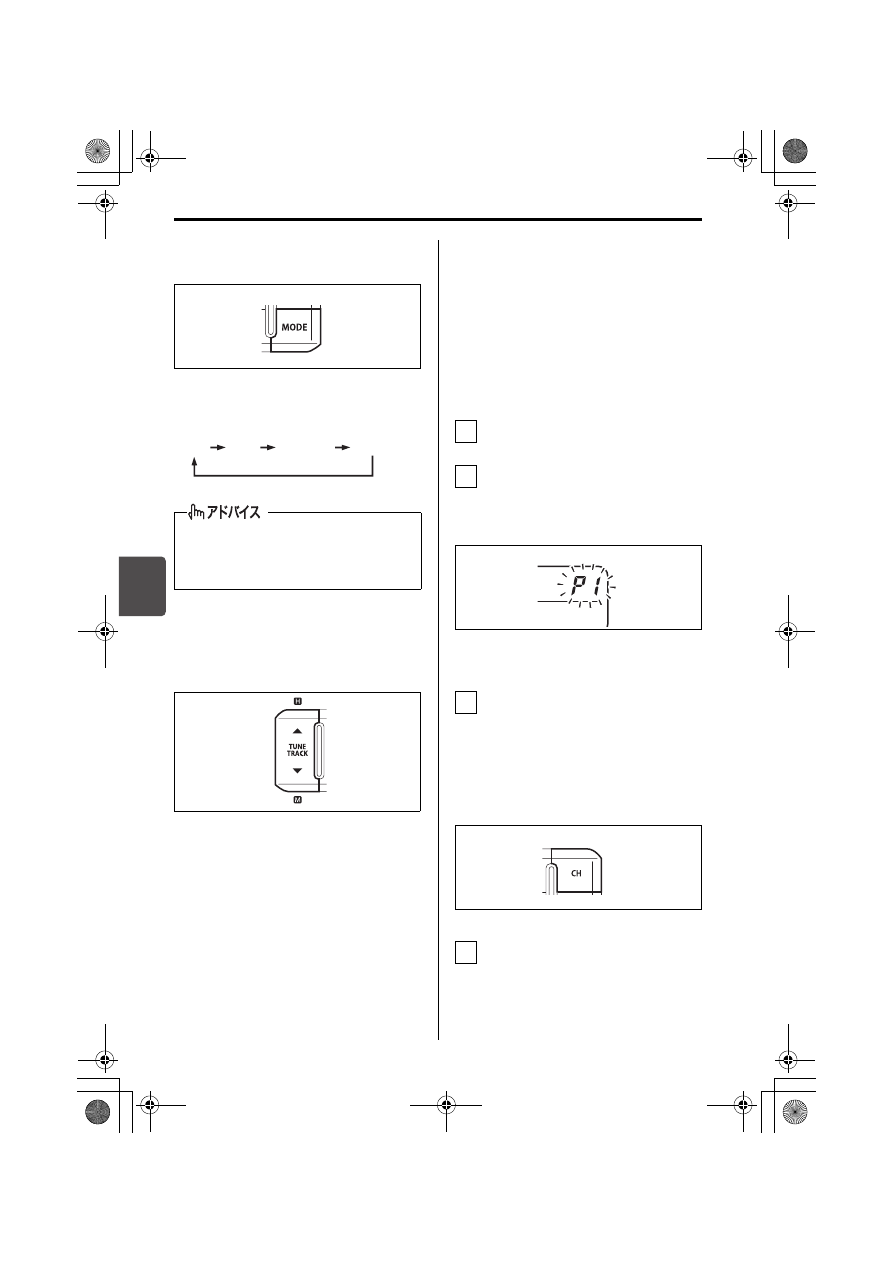

■ バンドを選ぶ

モードボタン(1)を押します。

63R50600

押すたびに、ディスプレイの表示が次
のように切り替わります。

■ 自動選局する(シーク選局)

アップ/ダウンボタンを約 1 秒間長押し
します。

63R50620

放送局のあるところで、自動的に選局
が止まります。

受信電波が弱いところでは、自動選局
ができないことがあります。

自動選局を取り消したいときは、いず
れかのボタンをもう一度押してくださ
い。

■ 手動選局する

(マニュアル選局)

アップ/ダウンボタンを短押しします。

受信している周波数がディスプレイに
表示されます。

■ 放送局をメモリーする

(プリセットメモリー)

メモリーしたい放送局を選びます。

モードボタン(1)を約 2 秒間長押
しします。

ディスプレイのプリセットチャン
ネル番号が点滅します。

63R50630

CH ボタン(4)を短押しして、登
録したいチャンネル番号を選択しま
す。

チャンネル番号は P1 ∼ P6 の 6 種
類です。

プリセットメモリーできるのは、
AM、FM各6局、計12局です。

63R50640

メモリーしたいチャンネル番号が点
滅しているときにモードボタン(1)
を押すと、放送局がメモリーされま
す。

※ 印のモードは、CD が入っていな
い、または外部機器が接続されていな
いときは表示されません。

(2) アップボタン

(3) ダウンボタン

(1)

FM

AM

CD(※)

AUX(※)

(2)

(3)

(7) プリセットチャンネル番号

1

2

(7)

3

(4)

4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-43

5

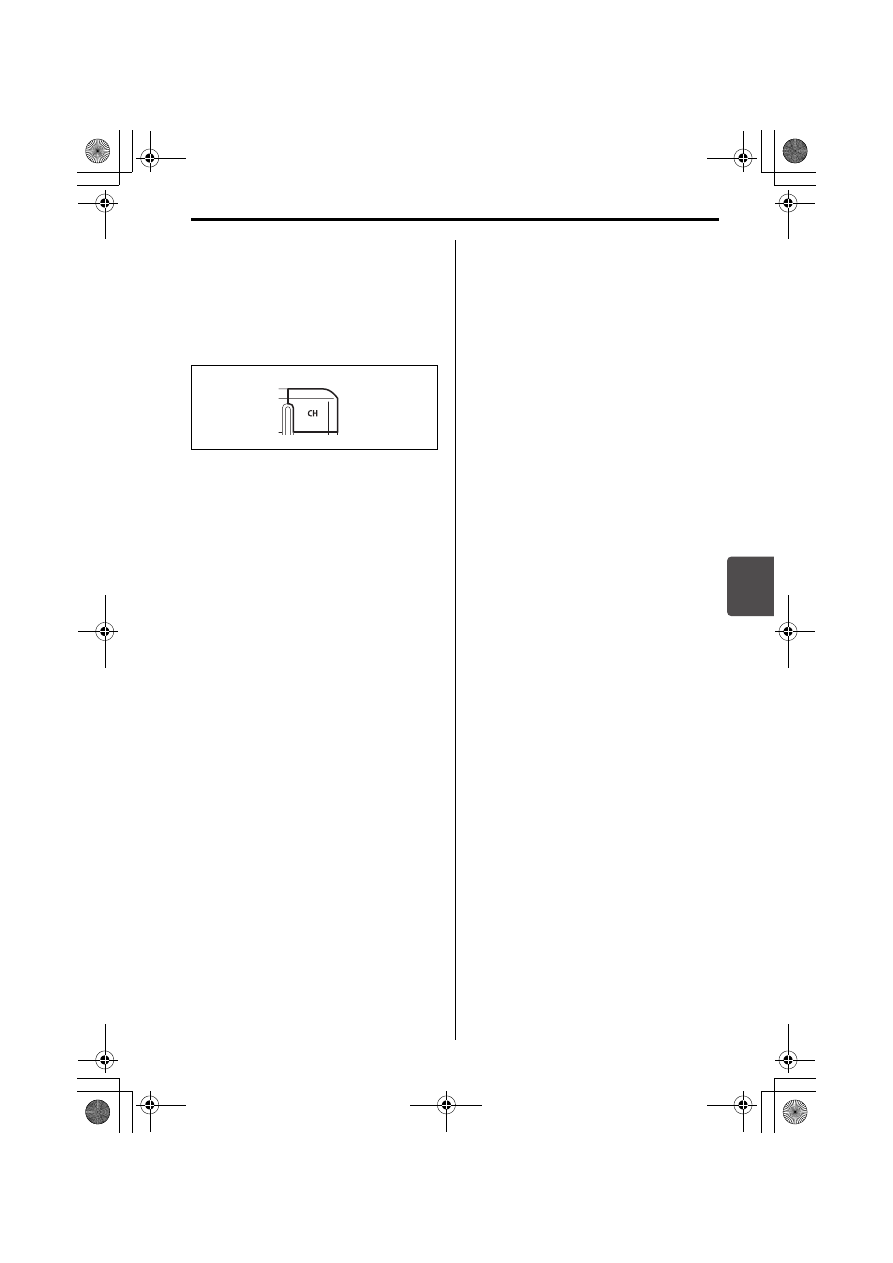

■ 放送局を自動的にメモリーす

る(オートストア)

自動受信した放送局を、自動的にプリ
セットメモリーします。

CH ボタン(4)を約 2 秒間長押ししま
す。

63R50640

ビープ音が鳴り、オートストアが開始
します。

オートストアをした場合、受信感度の
良い 6 局が、周波数の低い順序にプリ
セットメモリーにメモリーされます。

■ メモリーした放送局を聞く

CHボタン(4)を押します。

押すごとにチャンネル番号が
P1…P6、P1…の順に切り替わります。

(4)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/オーディオ

5-44

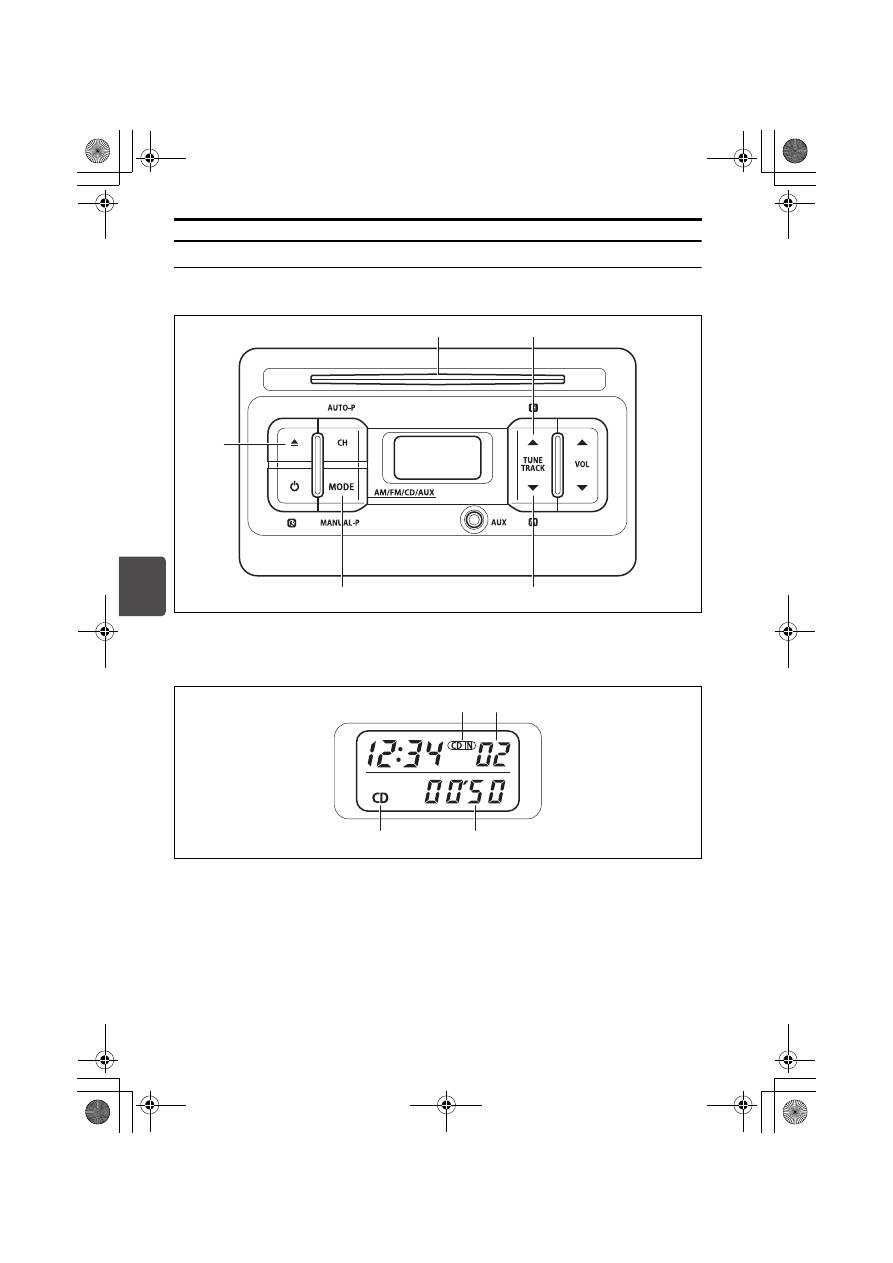

CDを聴く

※イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。

63R50650

63R50660

(1) CD挿入口

(2) CDイジェクトボタン

(3) モードボタン

(4) アップボタン

(5) ダウンボタン

(6) ディスクインジケーター

(7) トラック番号

(8) CDモード表示

(9) 演奏時間

(4)

(5)

(1)

(3)

(2)

〈ディスプレイ〉

(9)

(8)

(7)

(6)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-45

5

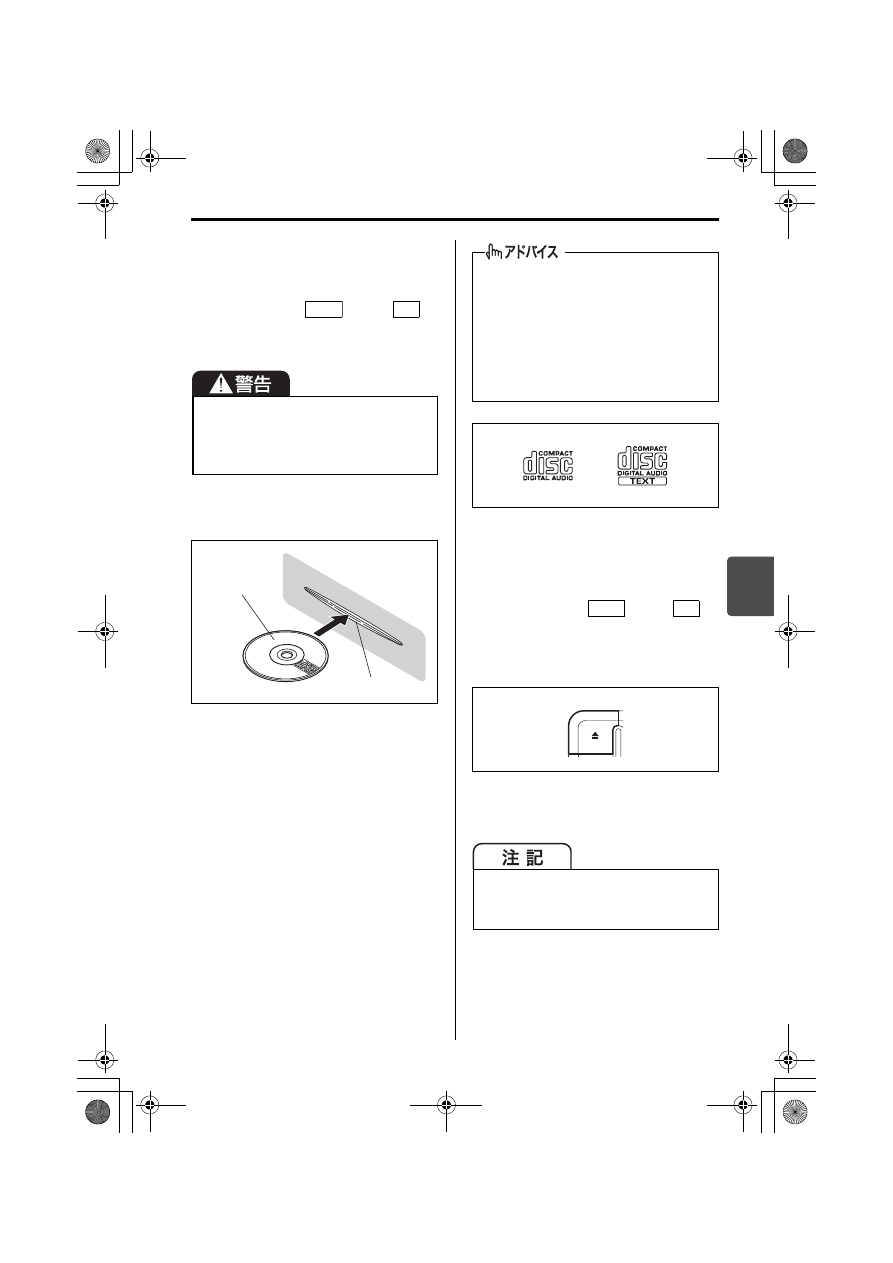

■ ディスクを入れる

ディスク・イン・プレイ機能とは

本機の電源が入っていない状態でも、エ
ンジンスイッチが

 または

 で

あれば、CD を入れると自動的に電源が
入って演奏が始まります。

CD 挿入口(1)に CD を図のようにして
入れます。

72M00530

CDを入れると、自動的に演奏が始まり
ます。

82KC012

■ ディスクを取り出す

本機の電源が入っていない状態でも、エ
ンジンスイッチが

 または

 の

ときは、イジェクトボタンを押すと、CD
を取り出せます。

CDイジェクトボタン(2)を押します。

63R50670

CDがイジェクトされますので、取り出
してください。

CD 挿入口に手、指、異物を入れない
でください。けがをしたり、火災や感
電の原因となったりするおそれがあり
ます。

ACC

ON

(1)

印刷面を上に
して入れる

CD-R、CD-RW、各種コピーコント
ロールCDは、再生できない場合があ
ります。

下記マークのないCDやCD-ROMは、
使用できません。

CD-TEXT のタイトル表示はできませ
ん。

イジェクト中に無理に CD を押し込む
と、ディスク表面に傷がつくおそれが
あります。

ACC

ON

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

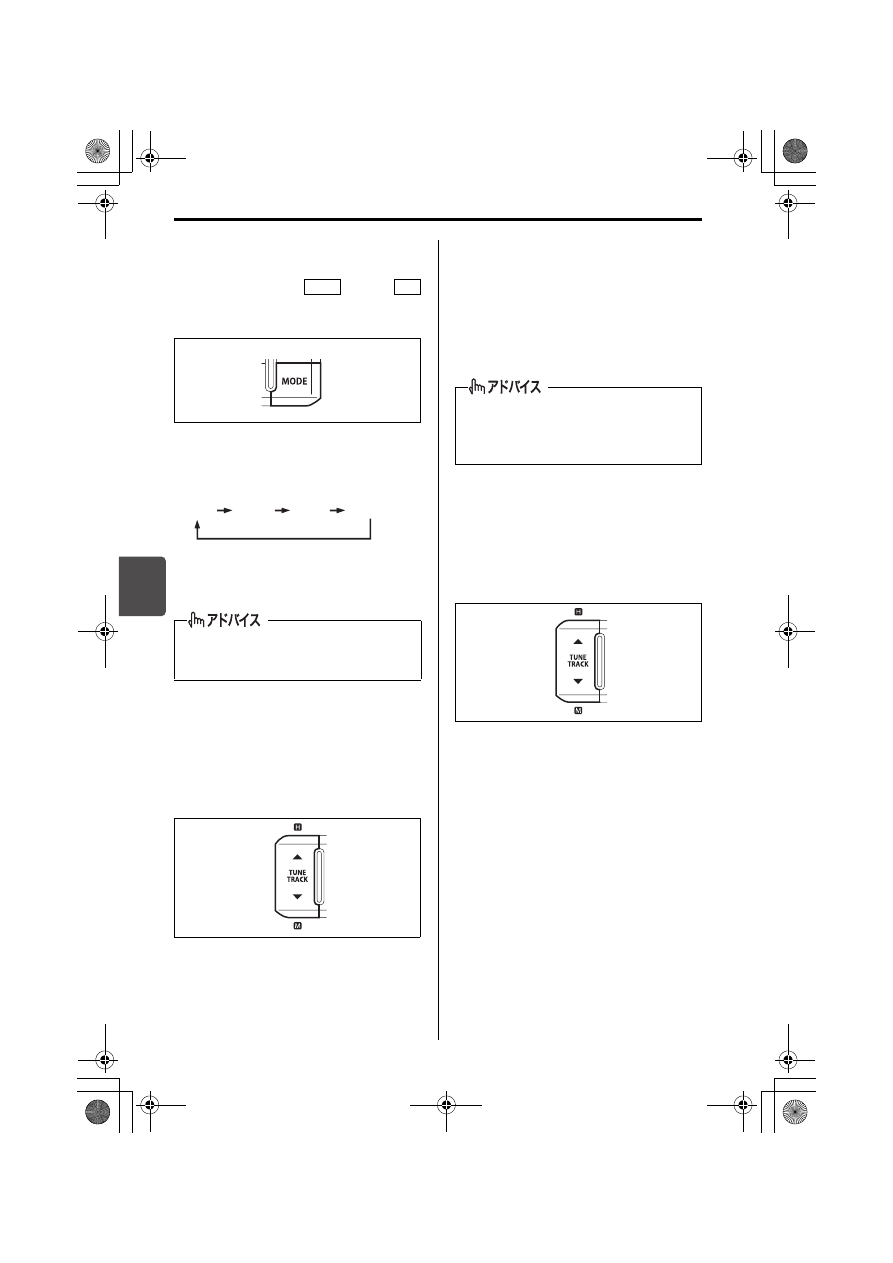

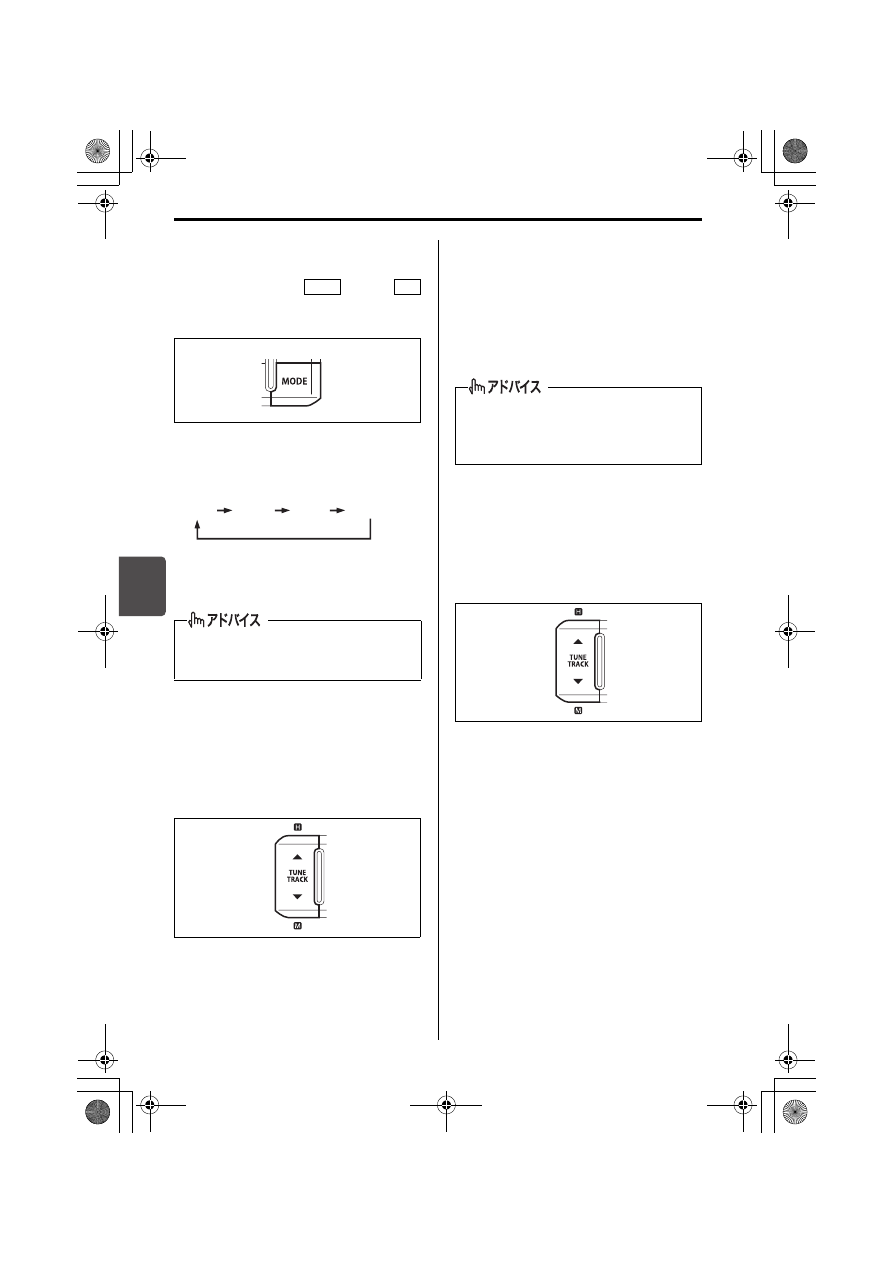

装備の取扱い/オーディオ

5-46

5

■ すでに入っているディスクを

聴く

エンジンスイッチが

 または

のときに、モードボタン(3)を押しま
す。

63R50680

押すたびに、ディスプレイの表示が次
のように切り替わります。

CDモードになると、自動的に演奏が始
まります。

■ 曲を選ぶ

次の曲を聴くときは、アップボタンを押
します。
前の曲を聴くときは、ダウンボタンを 2
回押します。

63R50700

アップボタンを 1 回押すと、次の曲が
演奏されます。さらに押すと、押した
回数だけ先の曲が演奏されます。

ダウンボタンを 1 回押すと、演奏中の
曲が最初から演奏されます。さらに押
すと、押した回数だけ前の曲が演奏さ
れます。

■ 早送り、早戻しする

早送りするときは、アップボタンを押し
続けます。
早戻しするときは、ダウンボタンを押し
続けます。

63R50700

※印のモードは、外部機器が接続され
ていないときは表示されません。

(4) アップボタン(次の曲)
(5) ダウンボタン(前の曲)

ACC

ON

(3)

FM

AM

CD

AUX(※)

(4)

(5)

曲の頭部分が演奏されているときにダ
ウンボタンを 2 回押すと、2 曲前の曲
へもどることがあります。

(4) アップボタン(早送り)
(5) ダウンボタン(早戻し)

(4)

(5)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/オーディオ

5-47

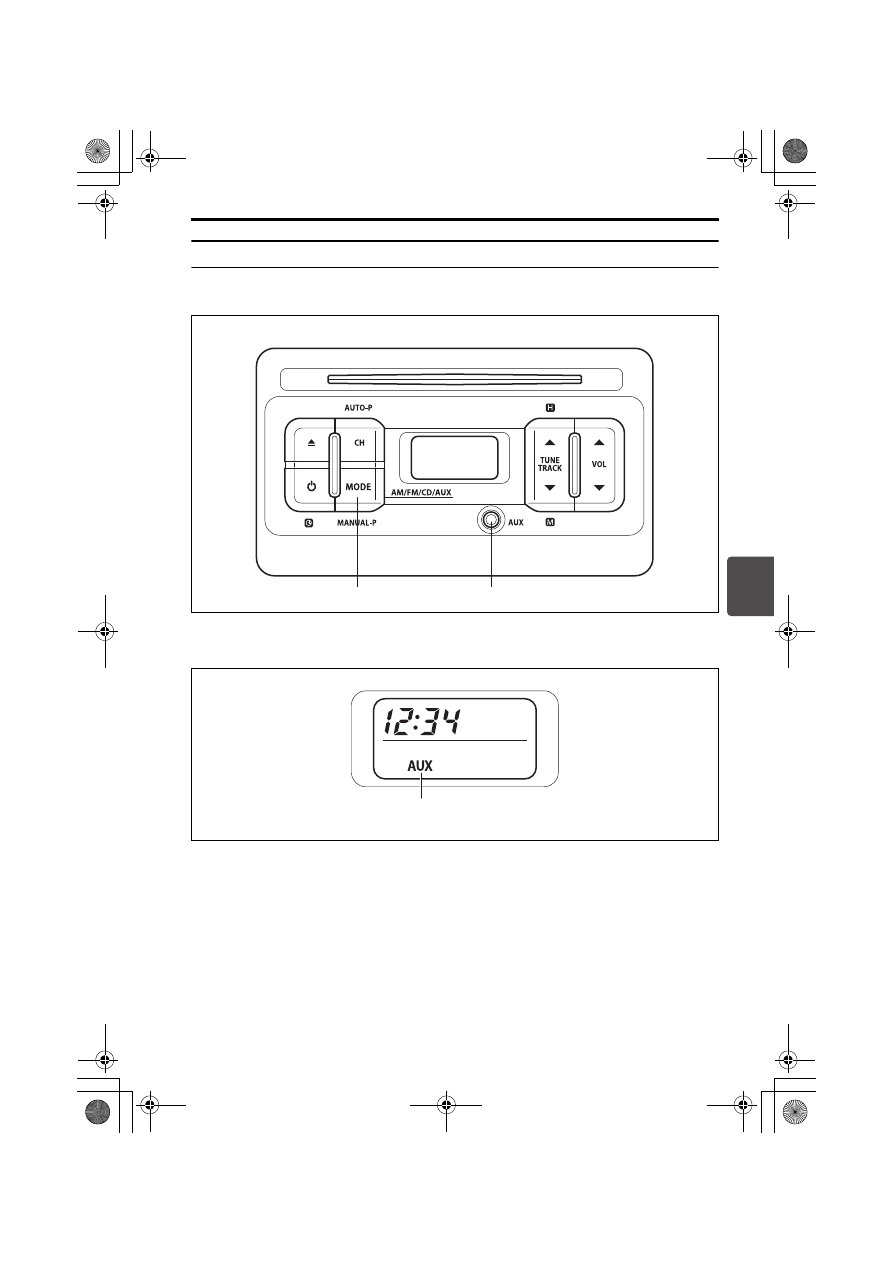

AUX端子を使用する

※イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。

63R50710

63R50720

(1) AUX端子

(2) モードボタン

(3) AUXモード表示

(1)

(2)

〈ディスプレイ〉

(3)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

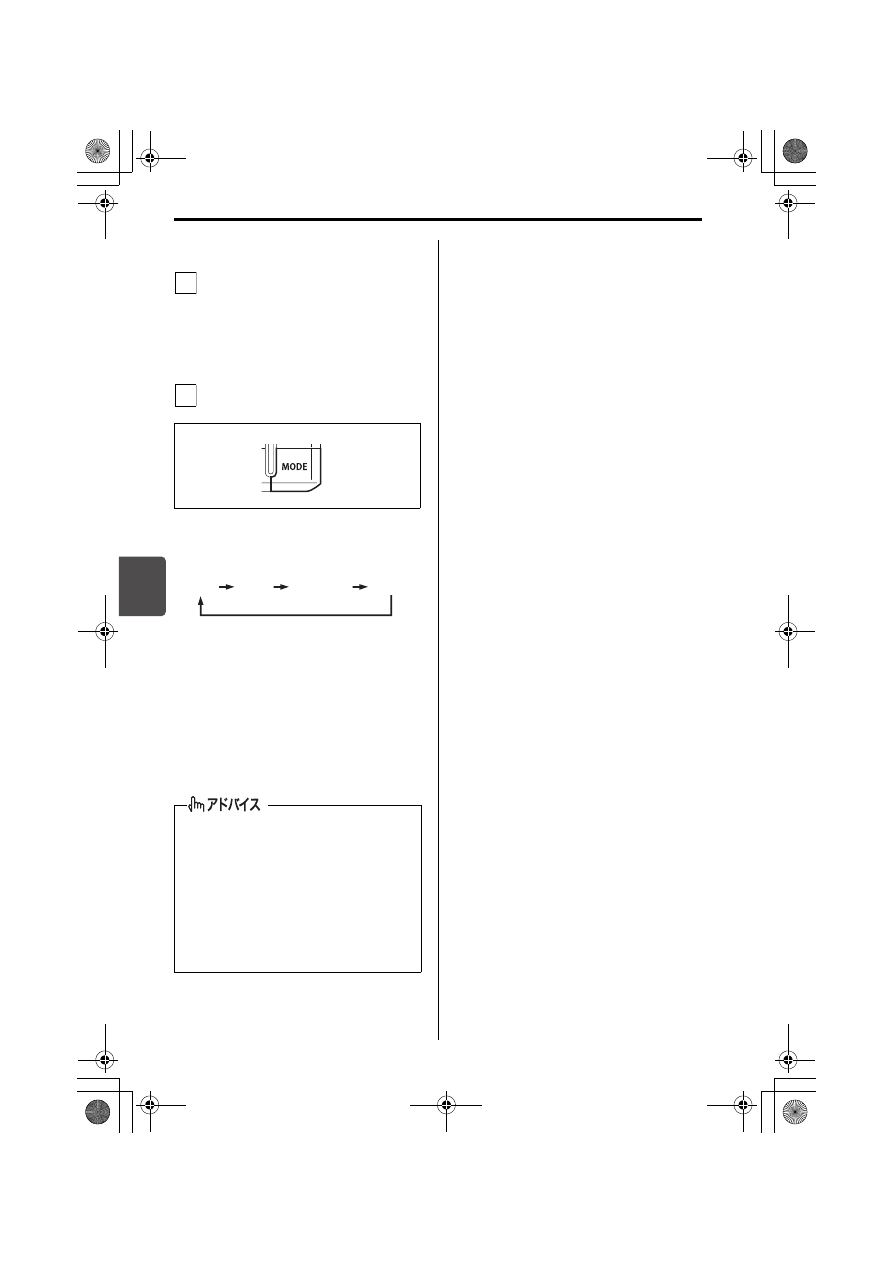

装備の取扱い/オーディオ

5-48

5

■ 外部機器の音声を聞く

AUX端子(1)に外部機器(市販品)
を接続します。

市販のステレオミニプラグ(端子
部の直径 3.5 mm、抵抗なし)を
使用してください。

モードボタン(2)を押します。

63R50730

押すたびに、ディスプレイの表示が次
のように切り替わります。

AUXモードにすると、接続した外部機
器の音声を車のスピーカーで聞くこと
ができます。

AUXモード中の再生、停止、選曲など
は、接続した外部機器で行なってくだ
さい。

音量調節は、本機で行ないます。
→ 5-40ページ(音量を調節する)

外部機器を接続していないと、モー
ドボタン(2)を押しても AUX モー
ドに切り替わりません。

AUX モード中に外部機器を取り外す
と、接続する前に選択していたモー
ドに切り替わります。

※ 印のモードは、CD が入っていない
ときは表示されません。

1

2

(2)

FM

AM

CD(※)

AUX

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/オーディオ

5-49

故障かなと思ったら

次のような症状は、故障ではなく、次のような原因による場合があります。修理を依頼
される前に、もう一度次のことをお調べください。

症状

原因

処置


電源が入らない/
音が出ない

配線が不完全

スズキ販売店またはスズキ代理
店にご相談ください



雑音が多い

放送局の周波数にあって
いない

正しい周波数にあわせてくださ

自 動 選 局 で 選 局 で
きない

受信電波が弱い

手動選局で選局してください

C
D

音飛びする/
ノイズなどが入る

CDが汚れている

CDをやわらかい布でふいてくだ
さい

CDに傷やソリがある

傷やソリのないCDと交換してく
ださい

電 源 を 入 れ た 直
後、音が良くない

湿気の多いところに駐車
す る と、内 部 の レ ン ズ に
水滴がつくことがある

電源を入れた状態にして、約 1
時間乾燥させてください

CDが入らない

本機の中に CD などが入っ
ている

イジェクトボタンを押して取り
出してからCDを入れてください

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/オーディオ

5-50

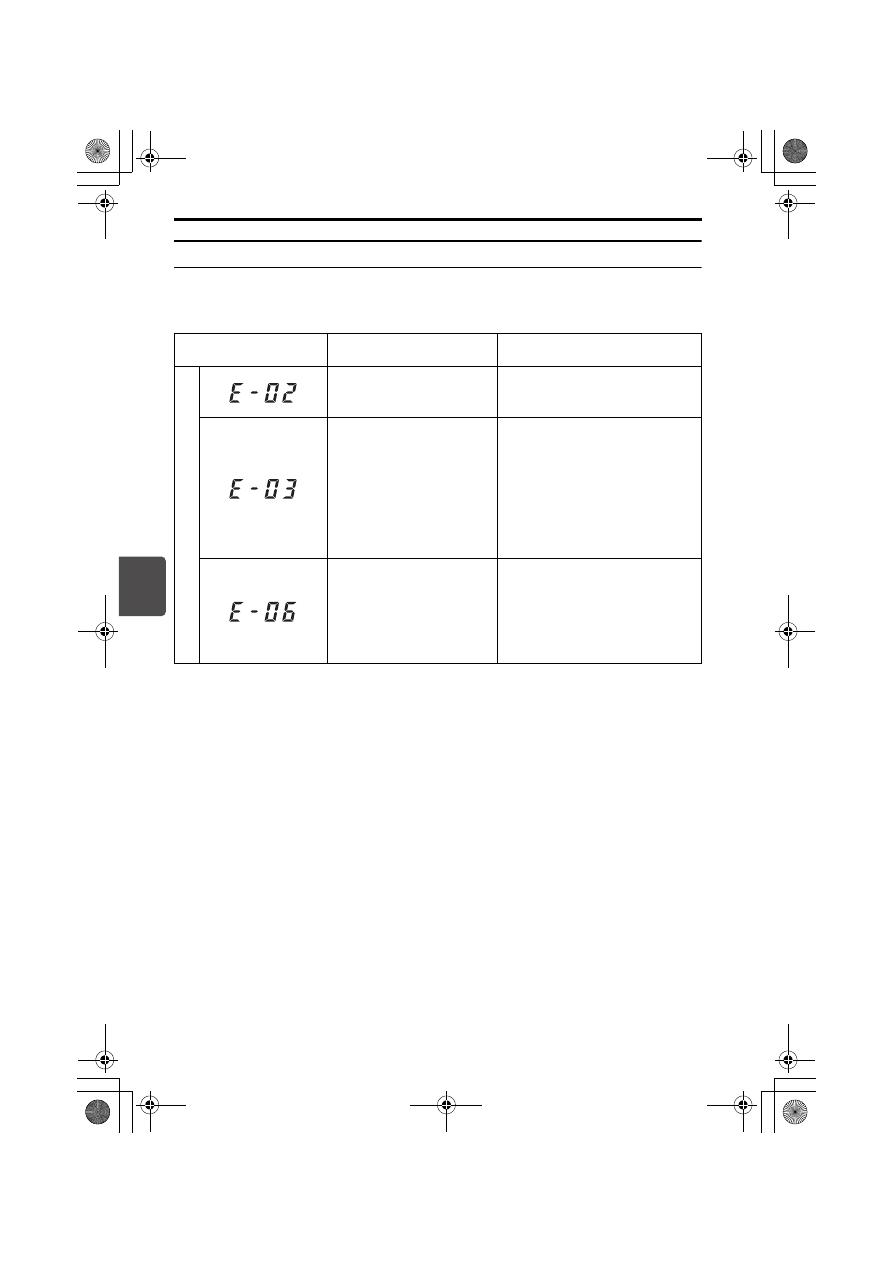

エラー表示について

本機は、システム保護のため、各種の自己診断機能を備えています。次のようなエラー
が表示されたときは、それぞれの対処方法にしたがってください。

※上記の対処方法にしたがってもエラーが解消されない場合は、本機の電源を切り、ス

ズキ販売店またはスズキ代理店にご相談ください。

エラー表示

原因

対処方法

C
D

機器側の異常が考えられ
ます。

スズキ販売店またはスズキ代理
店にご連絡ください。

CD が汚れているか、傷や
ソリがあります。または、
機器側の異常が考えられ
ます。

汚れをやわらかい布でふき取っ
てください。傷やソリがあると
きは、傷やソリのないCDと交換
し て く だ さ い。交 換 し て も エ
ラーが表示される場合は、スズ
キ販売店またはスズキ代理店に
ご連絡ください。

再生可能なトラックが存
在しません。CD の向きが
裏側の状態で挿入されて
いる可能性などが考えら
れます。

CDの向きを確認し、印刷面を上
にして挿入してください。正し
い向きでもエラーが表示される
場合は、スズキ販売店またはス
ズキ代理店にご連絡ください。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

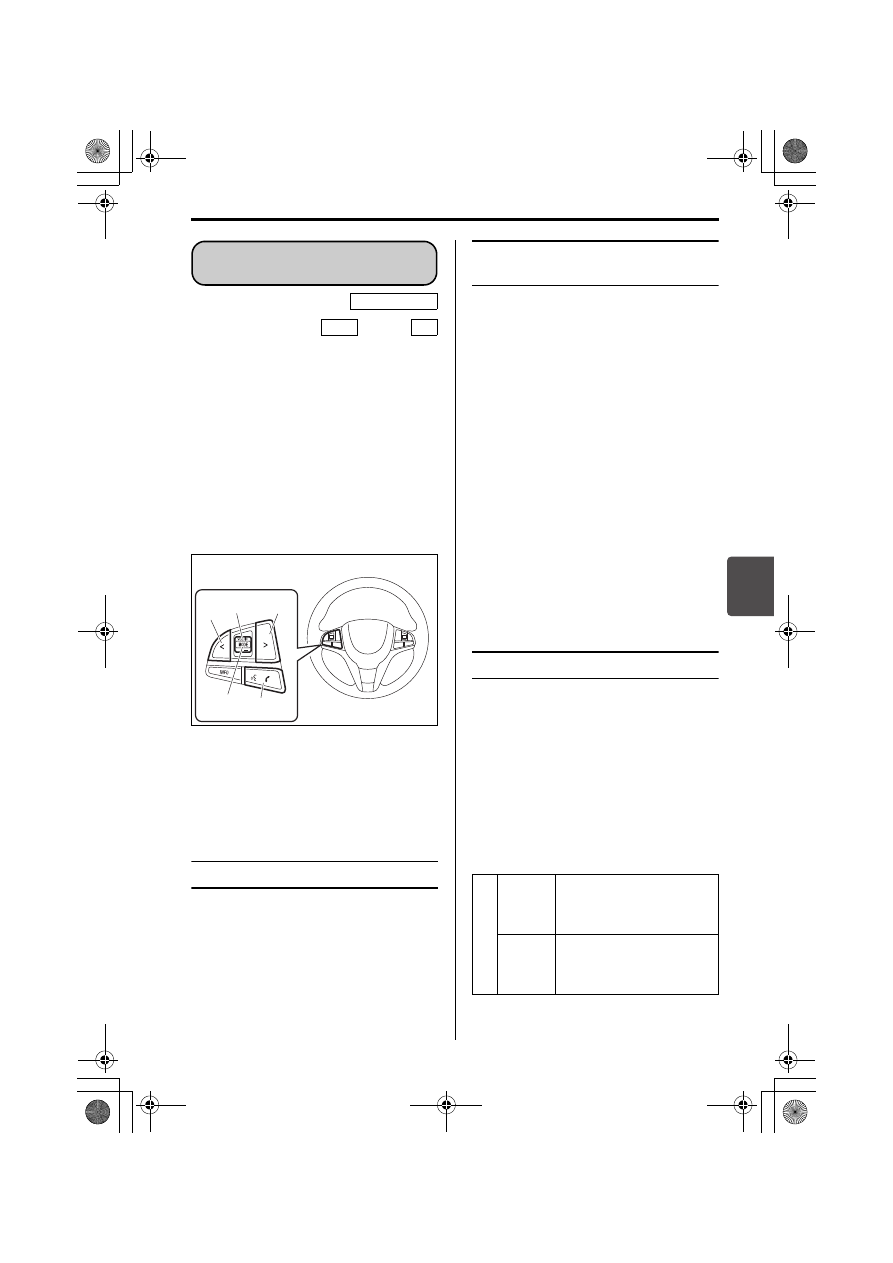

装備の取扱い/オーディオ

5-51

5

エンジンスイッチが

 または

のときに、手元でナビゲーションまたは
オーディオの操作ができます。

メモリーナビゲーション(タイプ別装
備)による操作については、別冊のメ
モリーナビゲーションマニュアルをお
読みください。

メモリーナビゲーション(タイプ別装
備)以外の機器の場合、ステアリング
オーディオスイッチの機能は、実際の
機能と異なることがあります。付属の
取扱説明書をお読みください。

63R50750

音量調節スイッチ(1)

音量が調節できます。

大きくするときは+側へ押し上げます

小さくするときは−側へ押し下げます

連続調節するときは、+または−側へ
長押しします

ハンズフリー/ 音声認識
スイッチ(2)

次の機能の操作ができます。

マイクは、前席室内灯の近くにありま
す。

■ ハンズフリー機能

ハンズフリー機能がある機器で使用でき
ます。機能を使用するにはお使いの機器
にあわせた設定が必要となります。付属
の取扱説明書をお読みください。

■ 音声認識機能

スイッチを長押しすると音声認識機能を
使用できます。
音声認識機能については、別冊のメモ
リーナビゲーションマニュアルをお読み
ください。

モードスイッチ(3)

スイッチを押すたびに、順番にオーディ
オ(ラジオや CD など)のモードを切り
替えます。

ご使用のナビゲーションまたはオー
ディオによっては、機器本体の電源が
切れているときにスイッチを押すと、
電源を入れることもできます。

メモリーナビゲーション(タイプ別装
備)は次表のように操作できます。

(1) 音量調節スイッチ
(2) ハンズフリー/音声認識スイッチ
(3) モードスイッチ
(4) 選局(選曲)スイッチ

ステアリング

オーディオスイッチ

タイプ別装備

ACC

ON

(2)

(1)

(4)

(4)

(3)

短押し

モード切替え

(ラジオからオーディオへ

など)

長押し

画面切替え

(ナビゲーション画面から

オーディオ画面へなど)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-52

5

選局(選曲)スイッチ(4)

スイッチを押すたびに、使用中のモード
にあわせて、放送局の選局や再生する曲
の選曲などができます。

メモリーナビゲーション(タイプ別装
備)は次表のように操作できます。

※1 プリセットメモリー(放送局のメ

モリー)については、付属の取扱
説明書をお読みください。

※2 受信電波が弱いところでは、自動

選局ができないことがあります。
自動選局を取り消したいときは、
選局スイッチをもう一度押してく
ださい。

※3 CD-DA以外

使用モード

スイッチの
短押し

スイッチの
長押し

チューナー

プリセット
チャンネルの
アップ/ダウン

(※1)

自動選局

(SEEK)
(※2)

CD-DA/
USB

トラック

(ファ

イル)

のアップ

/ダウン

フォルダー
のアップ/
ダウン

(※3)

iPod/
Bluetooth

ファイルの
アップ/ダウン

DVD

チャプターの
アップ/ダウン

テレビ

チャンネルの
アップ/ダウン

AUX

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/オーディオ

5-53

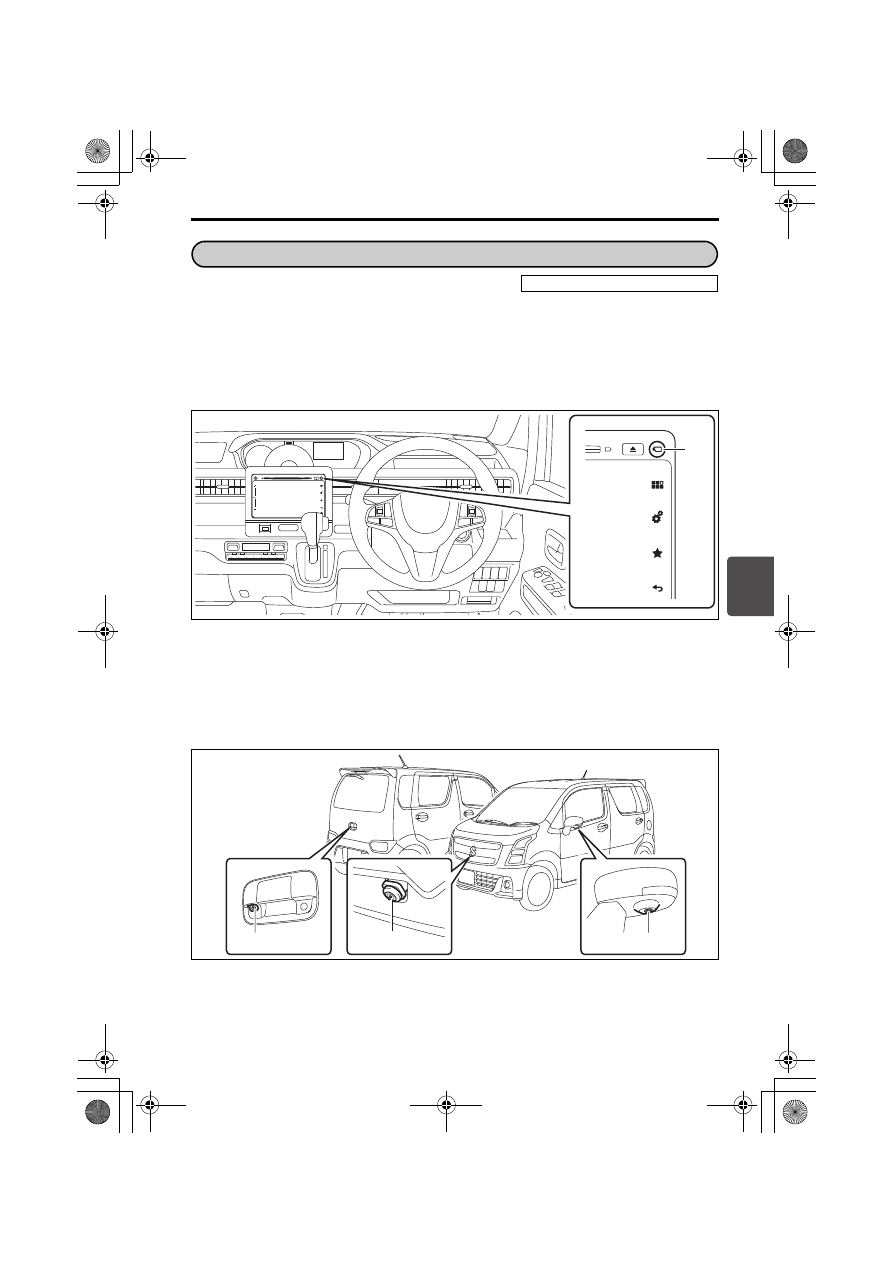

全方位モニターはフロントカメラ、サイドカメラ(左右)およびバックカメラを使用し
て、車両周辺の映像をメモリーナビゲーションの画面に表示する機能です。駐車時や狭
い道でのすれ違い、左右の見通しが悪い場所からの発進時などに運転者を補助します。

メモリーナビゲーション本体の機能や操作方法については、別冊のメモリーナビゲー
ションマニュアルをお読みください。

63R50760

上図のインパネは代表例です。お車のタイプにより異なります。

■ カメラの位置

63R50770

上図は代表例です。お車のタイプにより異なります。

(1) カメラスイッチ

(2) バックカメラ

(4) サイドカメラ(左右ドアミラー下部)

(3) フロントカメラ

全方位モニター

メモリーナビゲーション装備車

(1)

(3)

(2)

(4)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/オーディオ

5-54

使いかた

■ 前方を確認するときは

エンジンスイッチを

 にします。

→ 4-9ページ(エンジンのかけかた)

カメラスイッチを押します。

「トップ映像+前方映像」が画面に映し出されます。

全方位モニターは、運転者の注意義務を軽減するものではありません。運転の補助
としてご使用ください。

画面に表示される範囲には限界があり、人や障害物が映らないことがあります。後
方および周囲の安全は、直接目視やミラーで確認しながら、ゆっくりと運転してく
ださい。画面だけを見て運転すると、思わぬ事故につながるおそれがあります。

カメラは精密機械ですので、強い衝撃をあたえたり、分解や改造をしたりしないで
ください。また、カメラに付着して固まった泥や凍り付いた雪などをお湯をかけた
り、棒などついたりして落とさないでください。破損して火災や故障の原因となり
ます。

車幅目安線は実際の車幅より広く表示されます。運転するときは必ず周囲の安全を
直接確認しながら運転してください。
→ 5-57ページ(画面の見かた)

ドアミラーが収納された状態、および前席ドア、バックドアが確実に閉まっていな
い状態で全方位モニターを使用しないでください。周囲の映像が正しく映し出され
ず、思わぬ事故につながるおそれがあります。
→ 3-25ページ(格納)

エンジン停止中に、長時間使用しないでください。バッテリーあがりの原因となり
ます。

1

ON

2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/オーディオ

5-55

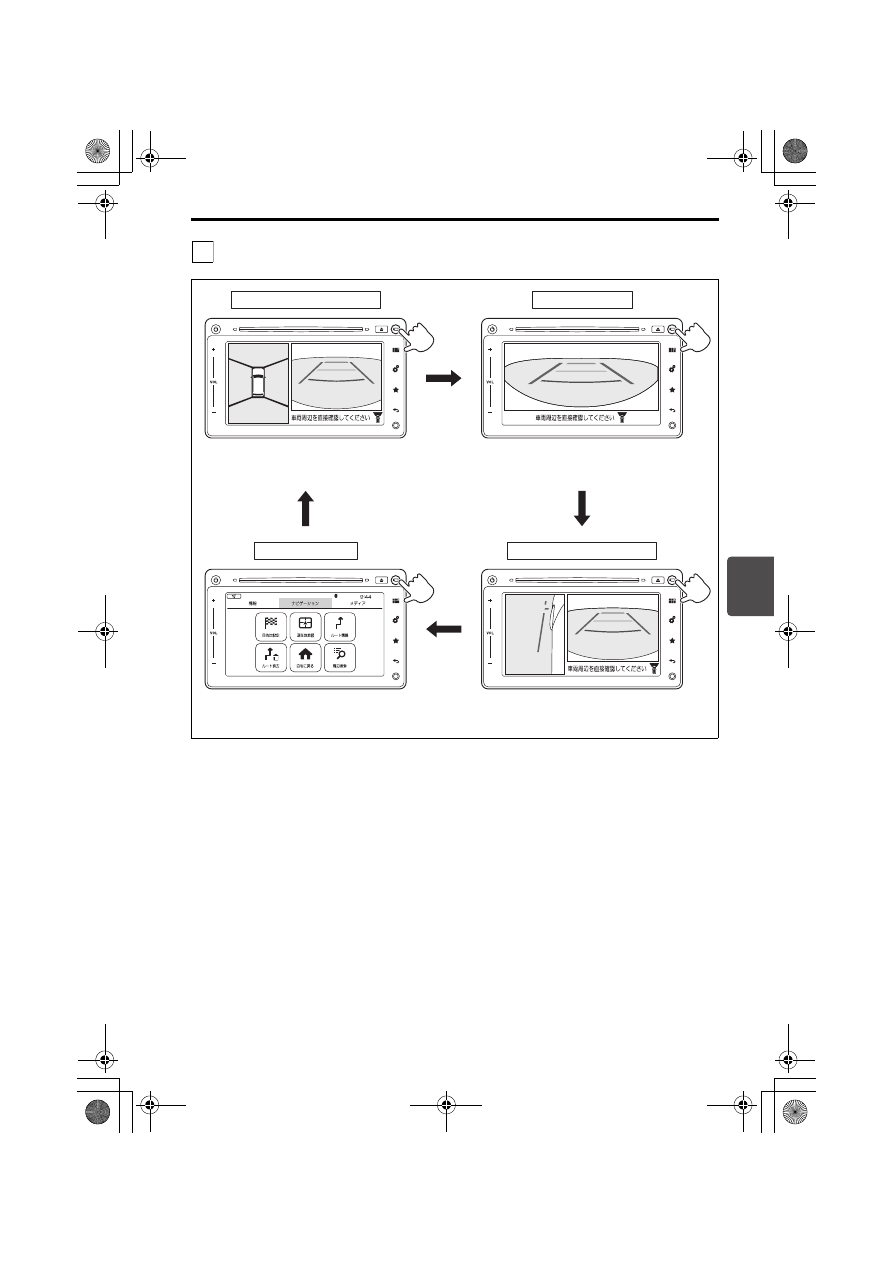

カメラスイッチを押すたびに、次のように画面が切り替わります。

65P50570

カメラスイッチを押す以外にも次のようなときに、もとの表示画面にもどります。
・カメラスイッチを押してから3分経過したとき
・メモリーナビゲーションの操作を行なったとき
・車速が約10 km/h以上になったとき

車速が約 10  km/h 以上のときにカメラスイッチを押すと左側画面にサイド映像のみ
表示させることができます。約10 km/h以下となると前方映像が表示されます。

3

トップ映像 + 前方映像

車両周囲および前方の映像を
表示します。

カメラスイッチを押す前の

画面を表示します。

前方ワイド映像

車両前方の映像を広範囲に
表示します。

もとの表示画面

車両助手席側下方、

および

前方の映像を表示します。

サイド映像 + 前方映像

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/オーディオ

5-56

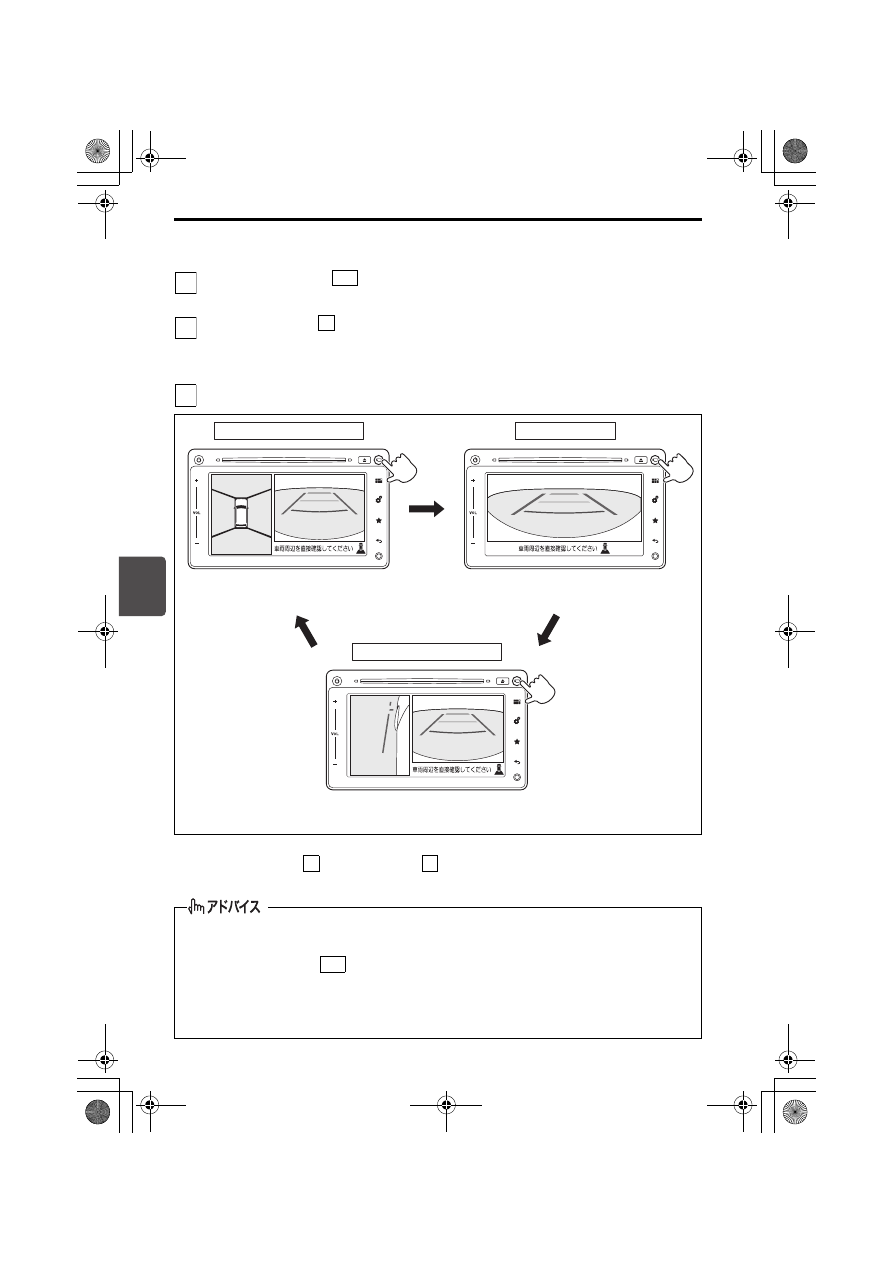

■ 後方を確認するときは

エンジンスイッチを

 にします。

→ 4-9ページ(エンジンのかけかた)

セレクトレバーを

 に入れます。

→ 4-16ページ(セレクトレバーの操作)

自動的に、「トップ映像+後方映像」が画面に映し出されます。

カメラスイッチを押すたびに、次のように画面が切り替わります。

65P50580

セレクトレバーを

  以外にすると、

  に入れる直前に表示されていた画面にもど

ります。

全方位モニター後方の映像は、どの画面表示よりも優先して映し出されます。ただ
し、メモリーナビゲーション本体の起動中は映し出されません。

エンジンスイッチが

  のときは、メモリーナビゲーション本体の電源が切れて

いる状態でも全方位モニターは作動します。

カメラ映像表示中は画質調整が可能です。詳しくは別冊のメモリーナビゲーション
マニュアルを読みください。

1

ON

2

R

3

トップ映像 + 後方映像

車両周囲および後方の映像を
表示します。

後方ワイド映像

車両後方の映像を広範囲に
表示します。

車両助手席側下方、

および

後方の映像を表示します。

サイド映像 + 後方映像

R
