5

装備の取扱い/オーディオ

5-57

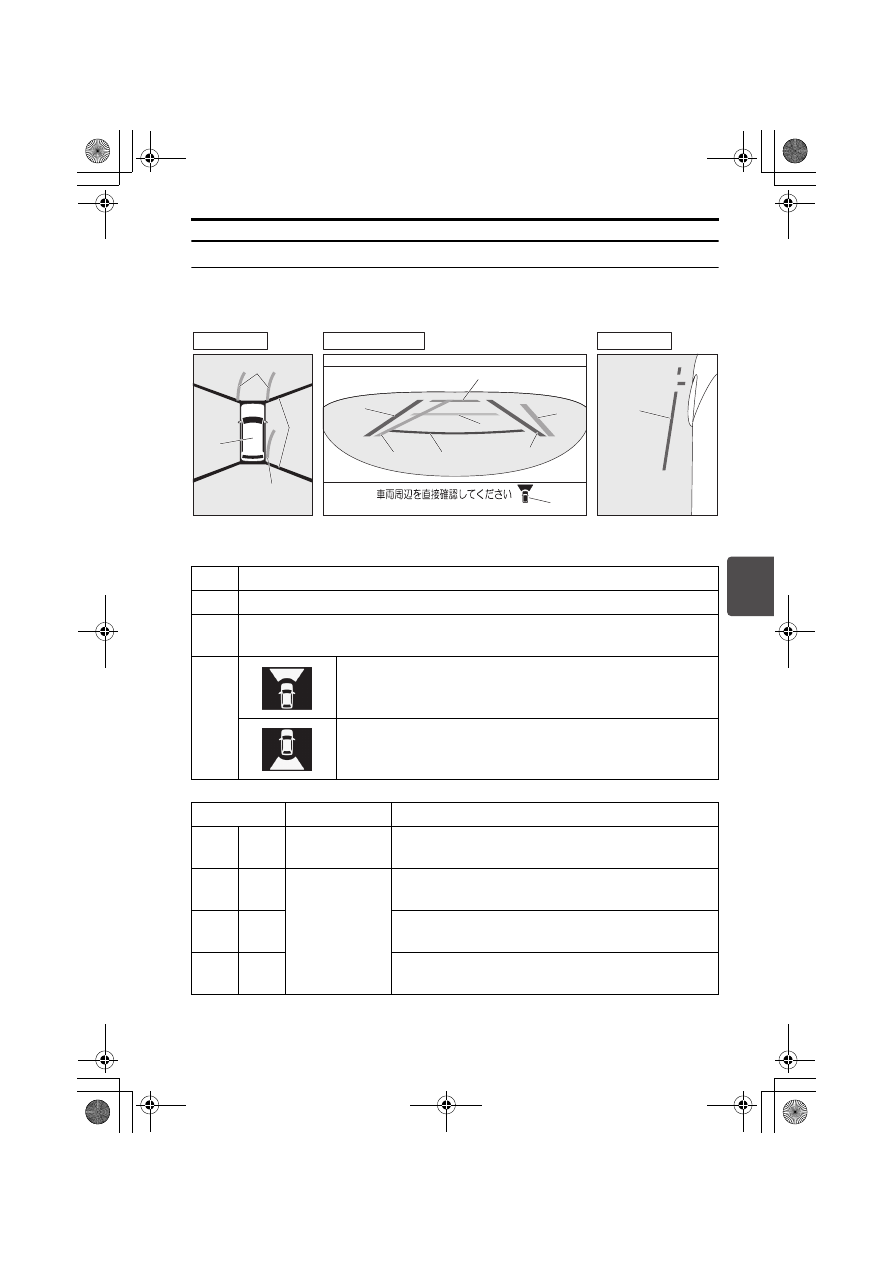

画面の見かた

画面には周囲の映像とともに、次のようなガイド線が表示されます。
ガイド線は運転操作の目安として使用できます。

80P0377

上図のイラストは代表例です。

表示

表示内容

(1) 自車の位置を示します。

(2)

画面に表示できない範囲(カメラの死角)を示します。
→ 5-61ページ(画面に映る範囲)

(3)

車両の前方が表示されていることを示します。

車両の後方が表示されていることを示します。

表示色

ガイド線の名称

表示内容

(4)

進路目安線

ハンドル操作と連動して、前進/後退時の予想進路
を目安として示します。(※)

(5)

距離目安線

バンパー前端/後端の中央部から約 0.5 m 前方/後
方の位置を目安として示します。

(6)

バンパー前端/後端の中央部から約 1 m 前方/後方
の位置を目安として示します。

(7)

水色

バンパー前端/後端の中央部から約 2 m 前方/後方
の位置を目安として示します。

※ハンドルが中立(まっすぐ)の状態になるとトップ映像、前方/後方映像の進路目

安線は非表示になります。

ʒʍʡ஭Ѕ

Ұ஁ˁऻ஁஭Ѕ

ɿɮʓ஭Ѕ

(1)

(4)

(2)

(4)

(3)

(5)

(8)

(4)

(6)

(7)

(4)

(8)

(8)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/オーディオ

5-58

ガイド線は路面に対して表示されているため、自車の周囲にある駐車車両などの障害
物との距離を正確に表示するものではありません。また、トップ映像は平らな路面を
基準に画像処理して表示しているため、路面より高い位置にある障害物(他車のバン
パーなど)の位置を正確に表示するものではありません。

画面上に表示される台形状の距離・車幅ガイド線は目安であり、実際の距離間隔・車
幅間隔とは異なる場合があります。

サスペンションを改造したり、指定サイズ以外のタイヤに交換するとガイド線とトッ
プ映像が正しく表示されないことがあります。

カメラスイッチを 6 秒以上押し続けると、はなしたときに進路目安線の ON/OFF を切
り替えることができます。エンジンスイッチをOFFにしても設定内容は保存されます。

(8)

車幅目安線

(縦線)

車幅(ドアミラーの張り出し分を含む)の少し外側
の位置を目安として示します。

車幅目安線

(横線)

車両最前端の位置を目安として示します。

トップ映像は、ドアミラー、車両前方、車両後方に装着されているカメラからの映像
を組み合わせ処理した擬似的な映像のため、次のように表示されることがあります。
・立体物が倒れているように表示される
・路面より高い位置にある立体物が実際より遠くに見える、もしくは見えない
・立体物が映像の継ぎ目で消える、または位置がずれる

前方映像または後方映像に表示されている立体物がトップ映像には表示されないこ
とがあります。

トップ映像上で路上の線は映像の継ぎ目でずれたり、曲がって見えたりすることが
あります。ずれは車両から遠ざかるにつれて大きくなります。

カメラの位置がずれると、映像やガイド線がずれることがあります。スズキサービ
ス工場で点検を受けてください。

雪道や滑りやすい路面では、進路目安線と実際の進路が異なる場合があります。

トップ映像に表示される車両アイコンはコンピューターグラフィックによる画像を
表示しているため、実際の車両とは色や形状、大きさなどが異なります。このた
め、路面・障害物との位置関係は実際の位置とは異なります。

トップ映像は照度条件により、カメラごとの映像の明るさにばらつきが出る場合が
あります。

映像の切り替わり後は、映像の表示が遅れることがあります。全方位モニターが完
全に表示されるまでは、映像が一時的にゆがむことがあります。

全方位モニターのカメラは特殊なレンズを使用しています。そのため、画像上の距
離と実際の距離が異なってみえたり、対象物が変形して表示されることがありま
す。車両から離れるほど、その傾向は強くなります。

ワイド映像は広い範囲を映すため、画像は大きくゆがんで表示されます。また、距
離も実際とは異なる見えかたをします。

表示色

ガイド線の名称

表示内容

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-59

5

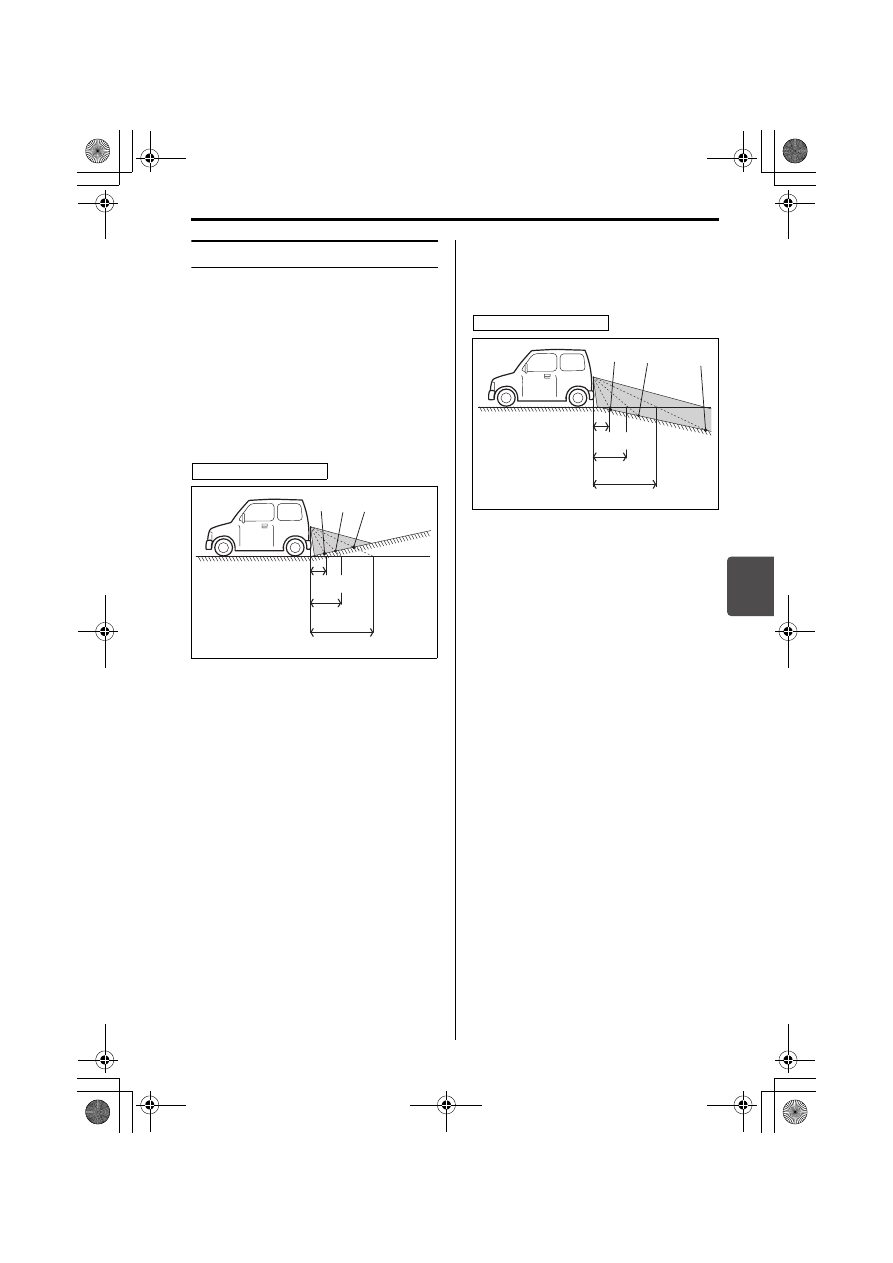

映像と実際の路面との誤差

乗員人数、積載量、路面の勾配や状況な
どにより、画面のガイド線の示す位置、
距離は変わります。運転するときは必ず
周囲の安全を直接確認してください。

■ 進行方向に上り坂がある場合

実際の距離より手前に、距離目安線が見
えます。

80P0238

■ 進行方向に下り坂がある場合

実際の距離より後ろに、距離目安線が見
えます。

80P0239

(1) 赤色 距離目安線(約0.5 m)の示す地点
(2) 黄色 距離目安線(約1.0 m)の示す地点
(3) 水色 距離目安線(約2.0 m)の示す地点

後方映像(代表例)

(1) (2) (3)

約0.5 m

約1.0 m

約2.0 m

(1) 赤色 距離目安線(約0.5 m)の示す地点
(2) 黄色 距離目安線(約1.0 m)の示す地点
(3) 水色 距離目安線(約2.0 m)の示す地点

後方映像(代表例)

(1)

(3)

(2)

約0.5 m

約1.0 m

約2.0 m

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-60

5

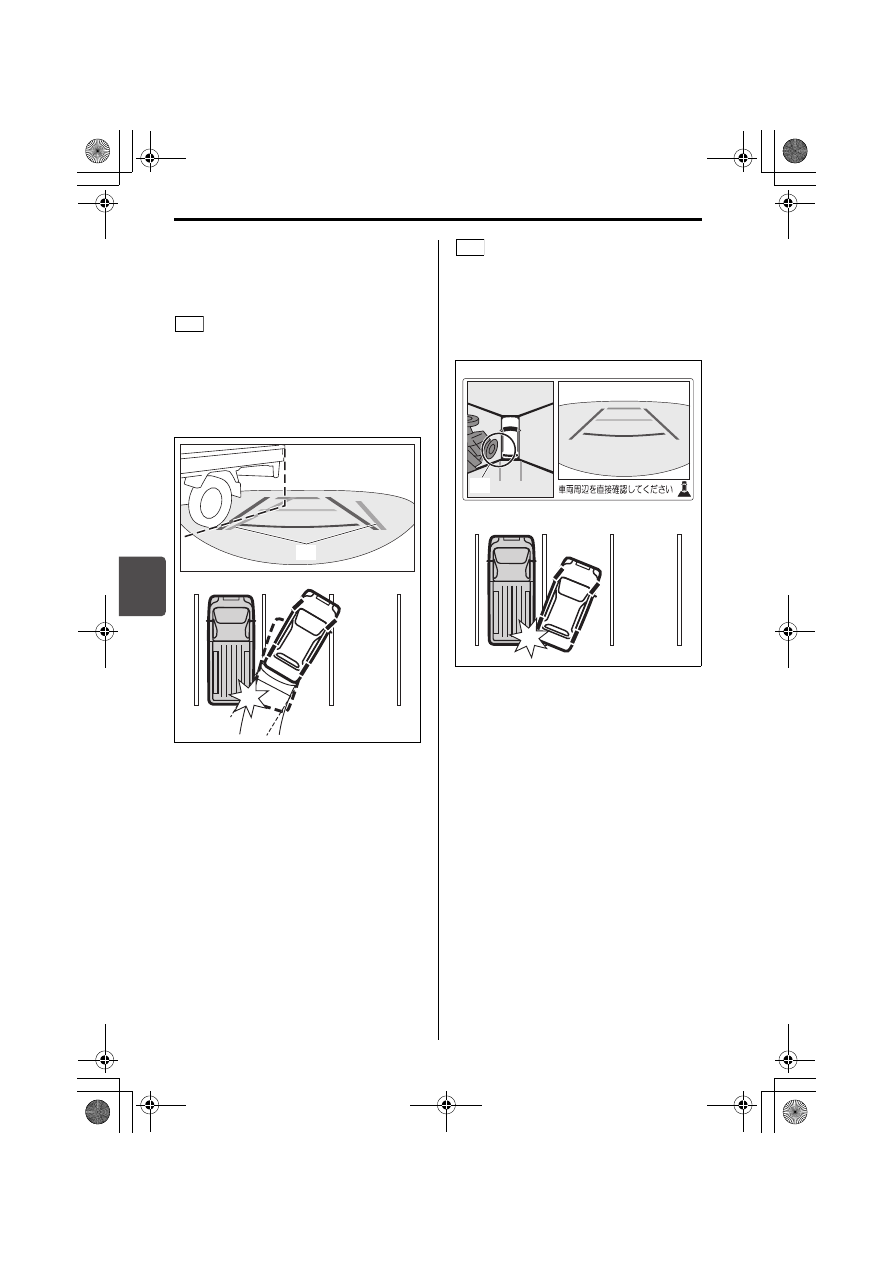

■ 立体物が近くにあるとき

立体物が近くにある場合、実際の距離と
異なって表示されることがあります。

次の図の進路目安線(1)は、表示され
ているトラックの車体に触れていません
が、トラックの車体が実際の進路上に張
り出している場合、ぶつかることがあり
ます。

81M50590

次の図のトップ映像(2)では、自車と
トラックの車体間に、わずかな距離があ
るように見えますが、実際の距離は表示
されているよりも短く、トラックの車体
にぶつかることがあります。

81M50600

例1

(1)

例2

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-61

5

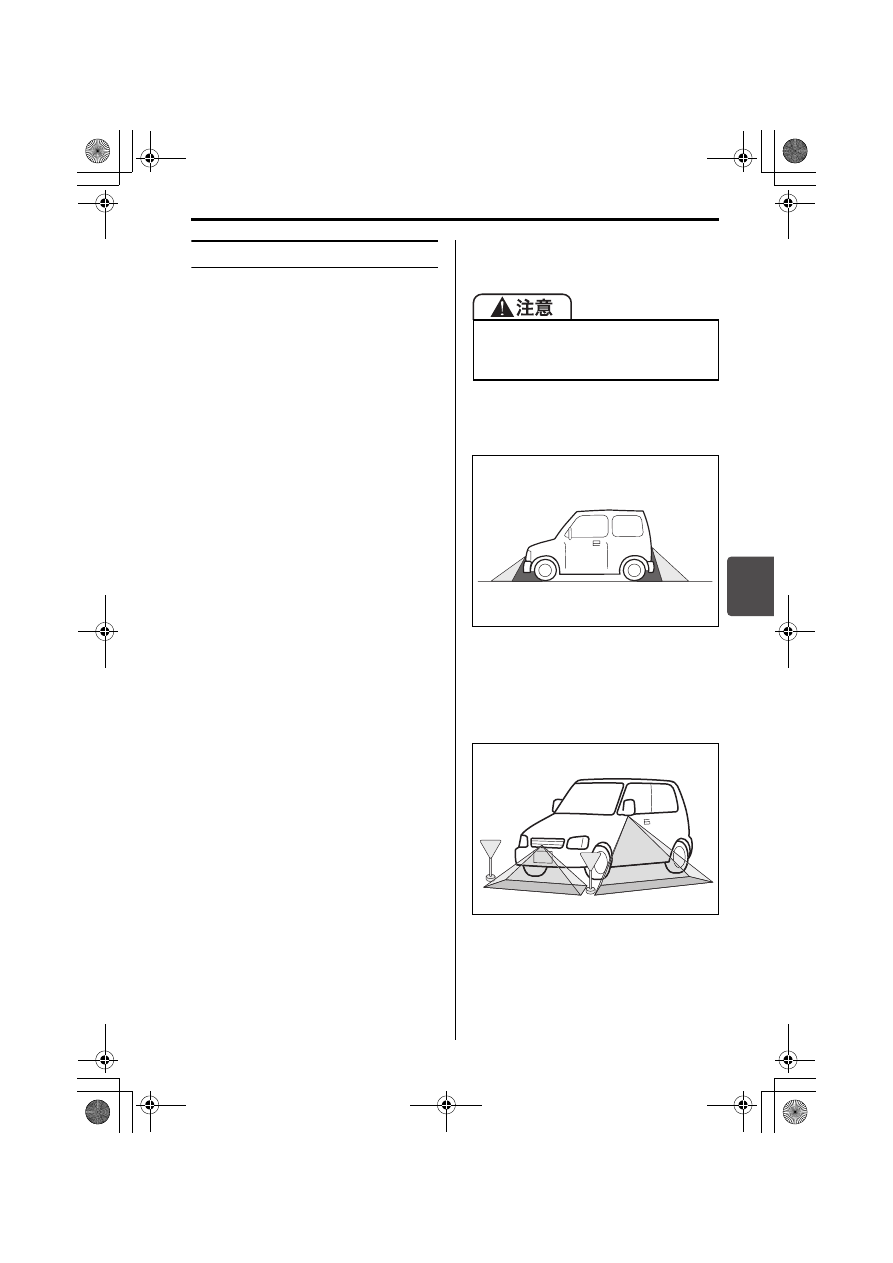

画面に映る範囲

次の図の範囲がナビ画面に映しだされ
ます。ただし、前後バンパー付近やバ
ンパー下にあるものは映りません。

カメラより上の部分は映し出されませ
ん。標識などの背が高く上部が張り出
している障害物は、画面上では上部ま
で確認できません。

全方位モニターの映像の距離感覚は、
実際の距離とは異なります。

画面に映し出される範囲に駐車車両な
どの障害物があると、実際の距離と異
なって画面に表示されることがありま
す。

後方の映像は、ルームミラーやドアミ
ラーで見る場合と同じように、左右が
反転して映し出されます。

フロントカメラおよびバックカメラ
は、車両中心よりずれた位置に取り付
けられています。そのため、前方映像
および後方映像は、多少中心よりずれ
て映し出されます。

■ 全方位モニターの視野範囲イ

メージ

バンパー下側または地上面の部分は表
示されないことがあります。

81M50610

トップ映像ではカメラの映し出す範囲
の境目付近にあるもの、路面より高さ
のあるものは表示されないことがあり
ます。

52R50390

特定の領域は、カメラに映し出されな
い死角となります。
必ず目視で安全を確認してください。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-62

5

カメラの取扱い

ワックスをかけるときは、カメラに付着
しないよう気をつけてください。
→ 5-63 ページ(全方位モニターの映

像の映りが悪い)

全方位モニターの映像は、実際の色
味とは多少異なることがあります。

移動物が映像に映っているときは、移
動物の残像がでることがあります。

次のような場合は、全方位モニター
の映像が見づらくなることがありま
すが、故障ではありません。
・夜間や雨の日、および暗い場所
・炎天下や寒冷時にカメラ付近が熱

いときや冷たいとき、または雨天
などで湿度が高いとき(カメラレ
ンズがくもる場合があります)

・直 接 カ メ ラ に 強 い 光 が 入 る と き

(映像に白い縦線などが入る場合
があります)

・蛍光灯などの照明の下(映像にち

らつきが出る場合があります)

・外気温が低いとき(画面が暗くな

る場合があります)

・カ メ ラ の レ ン ズ が 汚 れ て い る と

き、または雪、水滴がついている
とき
→ 5-63 ページ(全方位モニター

の映像の映りが悪い)

高圧洗浄機を使うときは、カメラ周
辺部にノズルを向けないでください。
カメラに水が入るなどして、火災や
故障、結露などの原因となります。

カメラは精密機械ですので、強い衝
撃をあたえないでください。また、カ
メラに付着して固まった泥や凍り付
いた雪などは、棒などで突くなどし
て落とさないでください。破損して
火災や故障の原因となります。

カ メ ラ や そ の 周 辺 を ぶ つ け た と き
は、画面の映像が正しく表示されな
いことがあります。スズキサービス
工場で点検を受けてください。

カメラを交換したときは調整が必要
です。スズキ販売店またはスズキ代
理店にご相談ください。

カメラの作動をさまたげるものを、
カメラ部分およびカメラ周辺に取り
付 け な い で く だ さ い。字 光 式 ナ ン
バープレートを装着した場合、全方
位モニターの映像が一部遮られる可
能性があります。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-63

5

故障かなと思ったら

■ 全方位モニターの映像の映り

が悪い

カメラのレンズが汚れていると、映像
が見づらくなる場合があります。レン
ズに水滴、雪、泥などの汚れが付着し
ているときは水洗いし、やわらかい布
でふき取ってください。汚れがひどい
ときや、レンズにワックスなどが付着
したときは、中性洗剤を使ってくださ
い。

太陽の強い反射光や後続車のヘッドラ
イトの強い光が直接カメラに当たる
と、映像に白い縦線などが入り映像が
見づらくなる場合がありますが、異常
ではありません。

■ 画像やガイド線がずれている

次のような場合には、画像やガイド線が
ずれることがありますが、異常ではあり
ません。

乗車人数や荷物などの影響で車両が傾
いている

タイヤチェーンの装着やタイヤ空気圧
の変化などにより、車高が変化してい

路面が傾斜しているところで使用して
いる

前席ドア、バックドアが開いている

上記以外の場合は、カメラの位置がずれ
ている可能性があります。スズキサービ
ス工場で点検を受けてください。

■ ハンドルが直線状態だが進路

目安線が曲がっている

カメラシステムの異常が考えられます。
スズキサービス工場で点検を受けてくだ
さい。

カメラをふくときは、アルコール、
ベンジン、シンナーなどを使用しな
いでください。レンズが損傷する原
因となります。

カメラのレンズは傷がつきにくいよ
うハードコート仕様になっています
が、傷つきには十分気をつけてくだ
さい。洗車ブラシなどは使用しない
でください。全方位モニターの映像
が見づらくなる場合があります。
→ 6-2ページ(外装のお手入れ)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5-64

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/お手入れ

6-2

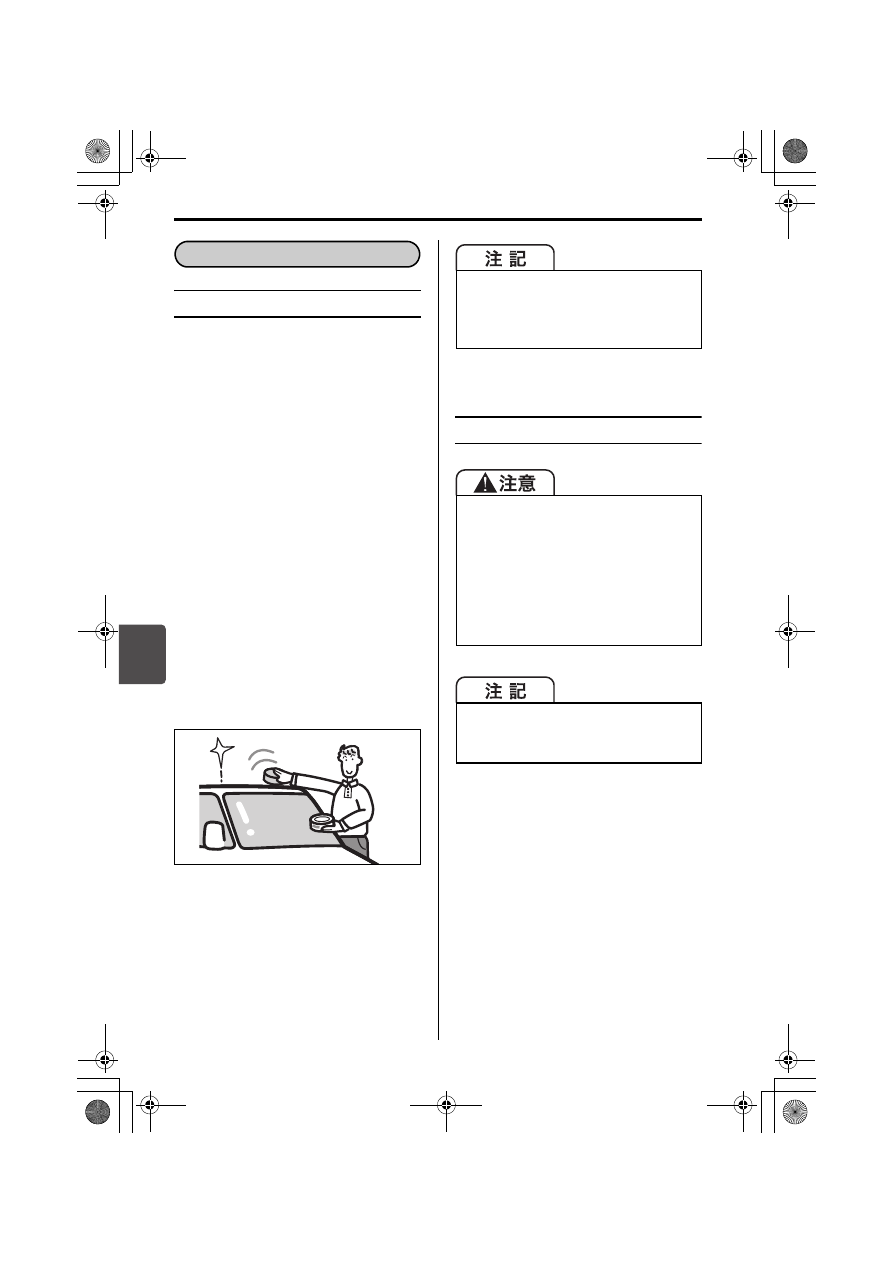

塗装面を美しく保つために

お車をいつまでも美しく保つためには、
日頃のお手入れが大切です。

駐車、車の保管は風通しの良い車庫や
屋根のある場所をおすすめします。

次のようなときはサビや塗装の変色な
どの原因となります。すみやかに洗車
をしてください。
・海岸地帯や凍結防止剤を散布した道

を走行したとき。とくに車体の下ま
わり、足まわりを洗車してください。

・鳥 の ふ ん、虫 の 死 が い、樹 液、鉄

粉、ばい煙、コールタールなどが付
着したり、酸性雨に濡れたりしたと
き。

・ほこりや泥でひどく汚れたとき。

ワックスがけは月に 1 回程度、または
水のはじきが悪くなったら行なってく
ださ い。ワ ッ クス が け のし か た は、
ワックス(別売り)の容器に書かれて
いる取扱説明にしたがってください。

80J302

飛び石の傷や、引っかき傷などはサビ
の原因となります。見つけたら早めに
補修してください。

洗車のときのご注意

お手入れ

外装のお手入れ

塗装面の傷を補修するときは、スズキ
販売店またはスズキ代理店にご相談く
ださい。不適切な塗料を使用すると、
塗装がはがれる原因となります。

車体の下まわりや足まわりを洗うと
きは、けがをしないように気をつけ
てください。

洗車したあとはブレーキの効きが悪
くなることがあります。
→ 2-20ページ(水たまりを走行し

たあとや洗車後はブレーキの効
きを確認)

エンジンルームに水などをかけないで
ください。エンジンの始動不良や電気
部品が故障する原因となります。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/お手入れ

6-3

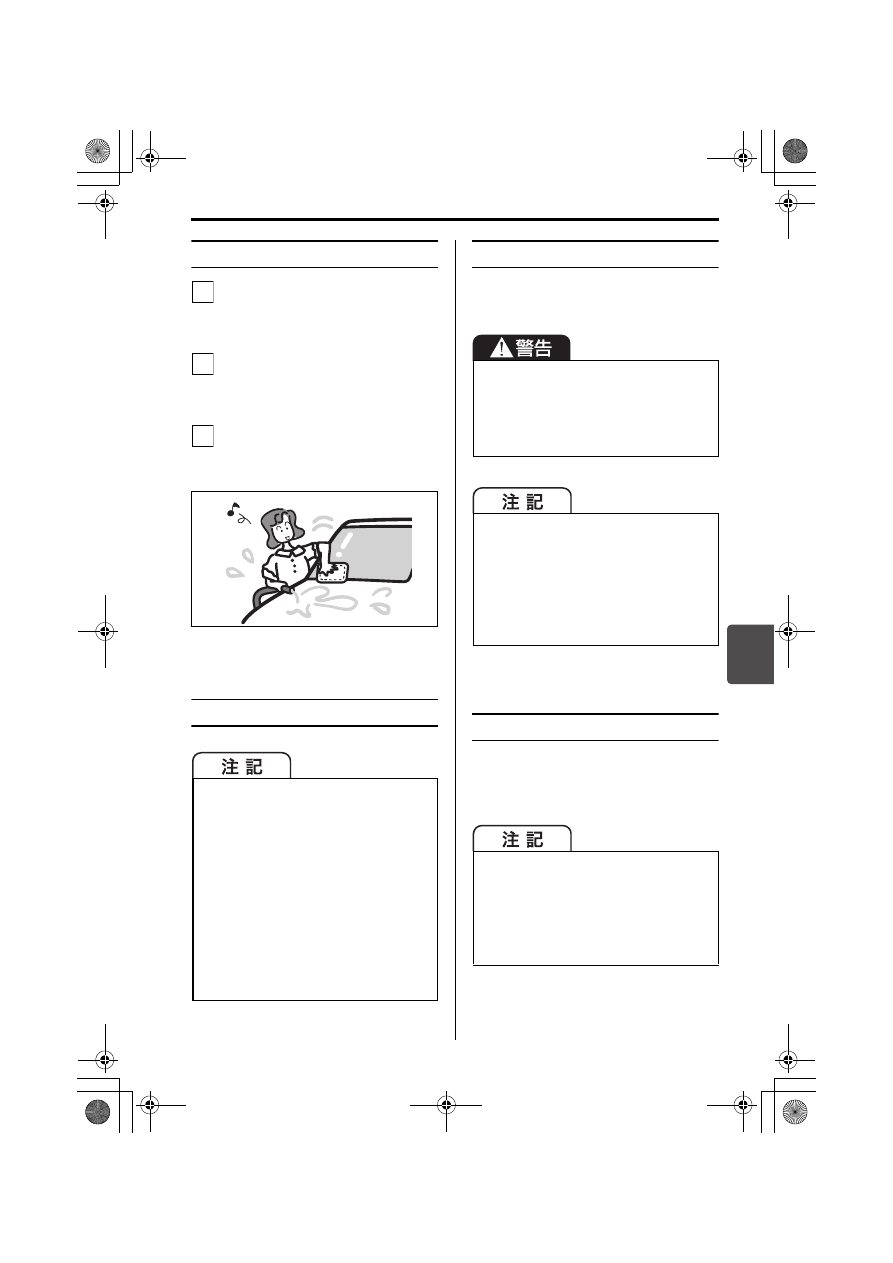

手洗い洗車をするときは

十分に水をかけながら、スポンジや
セーム皮のようなやわらかいものを
使って汚れを洗い落とします。

汚れがひどいところは中性洗剤を
使って洗い、さらに真水で洗って洗
剤を落とします。

やわらかい布で水をよくふき取り、
水滴のあとが残らないようにしま
す。

80J303

自動洗車機を使うときは

高圧洗浄機を使うときは

洗車ノズルを車体から十分に離してくだ
さい。

フロントガラスの手入れ

油膜などが付着してワイパーのふき残し
が出たときは、ガラスクリーナー(別売
り)で汚れを取ってください。

ドアミラーを格納し、アンテナを収
納または取り外してください。洗車
機にひっかかり、ドアミラーやアン
テナを損傷するおそれがあります。

ルーフエンドスポイラー装備車は、
自動洗車機での洗車を避けてくださ
い。洗 車 機 に ひ っ か か り、ス ポ イ
ラーを損傷するおそれがあります。

自動洗車機によっては、ブラシで傷
が つ い て 塗 装 面 の 光 沢 が 失 わ れ た
り、塗装の劣化が早まったりするこ
とがあります。

1

2

3

高圧洗浄機を使うときは、全方位モニ
ターの各カメラ周辺部にノズルを向け
ないでください。カメラに水が入るな
どして、火災や故障、結露などの原因
となります。

洗 車 ノ ズ ル を 車 体 に 近 づ け す ぎ た
り、バンパーなどの開口部に向けた
りすると、車体や部品の変形や損傷
の原因となります。

洗車ノズルをドアガラスやドアまわ
りなどの開閉部分に向けると、車内
に水が入るおそれがあります。

フロントワイパーは運転席側から順に
起こし、助手席側から順にもどしてく
ださい。助手席側を先に起こす、また
は運転席側を先にもどすと、ワイパー
同士が当たって傷つきの原因となりま
す。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/お手入れ

6-4

アルミホイール(タイプ別装
備)の手入れ

6-3ページの「手洗い洗車をするときは」
をお読みください。

全方位モニター(タイプ別装
備)のカメラの手入れ

レンズ部分は水洗いし、やわらかい布で
ふき取ってください。汚れがひどいとき
は中性洗剤をご使用ください。

砂、ほこりなどは掃除機などで吸い取
るか、水またはぬるま湯を固くしぼっ
たやわらかい布でふき取ってくださ
い。そのまま放置すると、傷つきの原
因となります。

液体芳香剤やジュースなど液体類が付
着したときは、すみやかにティッシュ
ペーパーややわらかい布でふき取って
ください。こぼしたままにしておくと、
しみ、変色、ひび割れの原因となります。

酸性、アルカリ性の洗剤、石油系溶
剤を含むクリーナーを使用しないで
ください。塗装のしみ、変色、ひび
割れ、およびセンターキャップの損
傷の原因となります。

硬いブラシや砂入り石けんを使用し
ないでください。傷つきの原因とな
ります。

カメラは精密機械ですので、強い衝撃
をあたえないでください。また、カメ
ラに付着して固まった泥や凍り付いた
雪などは、棒などで突くなどして落と
さないでください。破損して火災や故
障の原因となります。

カメラをふくときは、アルコール、
ベンジン、シンナーなどを使用しな
いでください。レンズが損傷する原
因となります。

カメラのレンズは傷がつきにくいよ
うハードコート仕様になっています
が、傷つきには十分気をつけてくだ
さい。洗車ブラシなどは使用しない
ください。全方位モニターの映像が
見づらくなる場合があります。

車内に水などをかけないでください。
ナビゲーション、またはオーディオ
やスイッチ類、フロア下の配線や電
気部品などにかかると、火災や故障
につながったり、SRS エアバッグシ
ステムが正常に作動しなくなったり
するおそれがあります。

マイルドハイブリッド装備車の助手
席下(シートアンダーボックス下)に
は、リチウムイオンバッテリーがあ
ります。バッテリーを水などで濡ら
さないでください。火災や感電など
を起こしたり、故障の原因となった
りするおそれがあります。

内装のお手入れ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/お手入れ

6-5

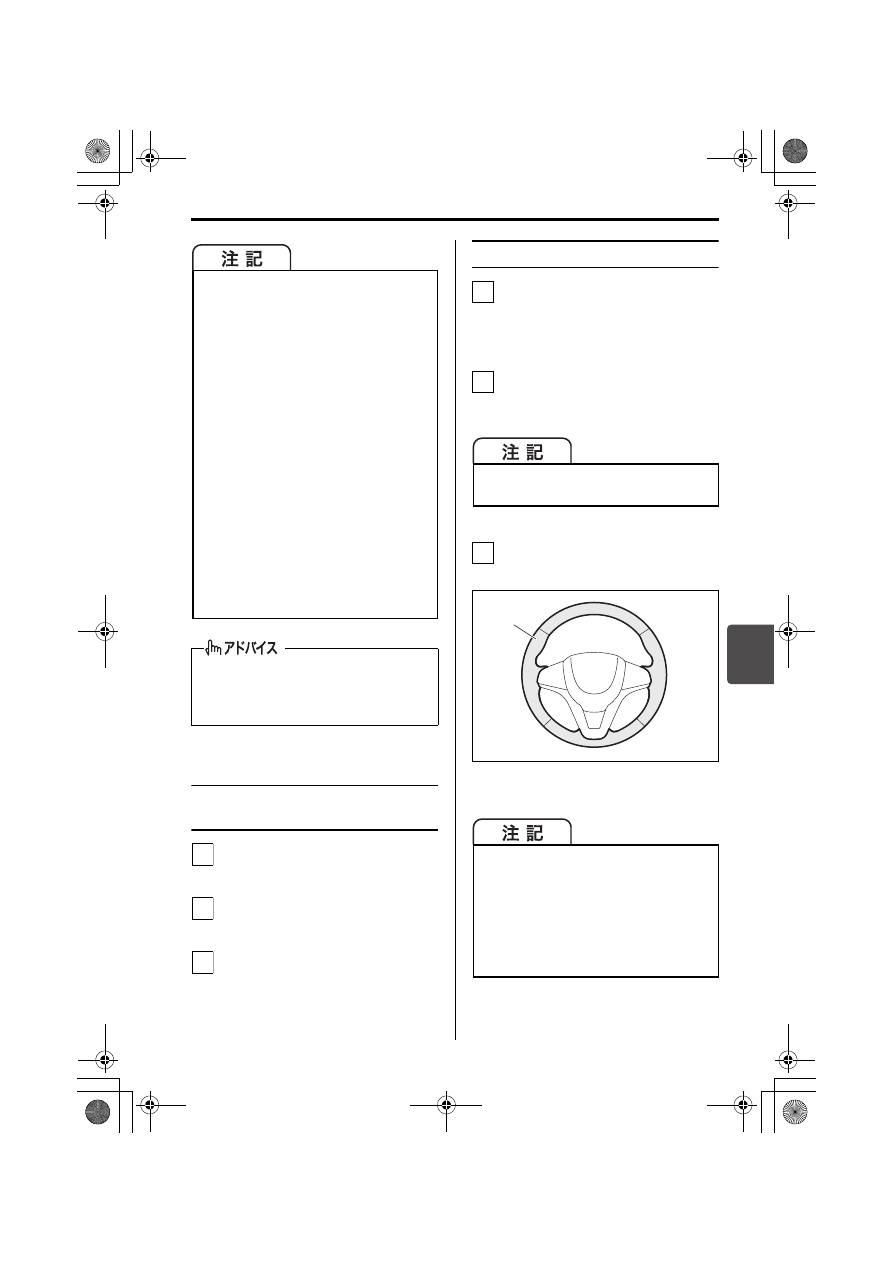

布地、ビニールレザー、樹脂
部品などの手入れ

中性洗剤の水溶液をやわらかい布に
軽く含ませ、汚れをふき取ります。

真水を含ませたやわらかい布で、
残った洗剤分をふき取ります。

残った水分をふき取り、風通しの良
い日陰で乾燥させます。

本革ハンドルの手入れ

ウール用中性洗剤を次の比率でうす
めたものをやわらかい布に軽く含ま
せ、汚れをふき取ります。
ウール用中性洗剤:水=1:20

真水を含ませたやわらかい布を固く
しぼり、残った洗剤分をふき取りま
す。

乾いたやわらかい布で乾ぶきし、風
通しの良い日陰で乾燥させます。

63R60010

次のような成分が含まれているケミ
カル用品は使用しないでください。
しみ、変色、変形、強度低下などの
原因となります。
・ベンジン、ガソリン、シンナー、

ステッカーはがし剤などの溶剤

・酸性、アルカリ性の洗剤
・漂白剤や染料

エアコン、オーディオまたはナビゲー
ションなどの電装品や各種スイッチ
およびこれら周辺の清掃にはシリコ
ンを含むケミカル用品を使用しない
でください。シリコンが付着した場
合、故障の原因となるおそれがあり
ます。

色物の革製品・毛皮・ビニールなどを
長時間、放置しないでください。内装
の変色や変質の原因となります。

液体芳香剤はこぼさないように容器を
固定するか、固形タイプのもののご使
用をおすすめします。

1

2

3

洗剤のふき残しがあると、本革部分を
傷めるおそれがあります。

(1)本革部分

化粧液やハンドクリームなどに含まれ
るオレイン酸は変色、しみの原因とな
ります。万一、ハンドクリームなどが
ハンドルの本革部分に付着した際は、
すみやかにティッシュペーパーや、や
わらかい布でふき取り、前記手順でお
手入れをしてください。

1

2

3

(1)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/お手入れ

6-6

リヤクォーターガラス/バック
ドアガラスの室内側の手入れ

ヘッドアップディスプレイ
(タイプ別装備)の手入れ

ディスプレイは表面がコーティングされ
ているため、メガネふきのようなやわら
かい布で汚れをふき取ってください。

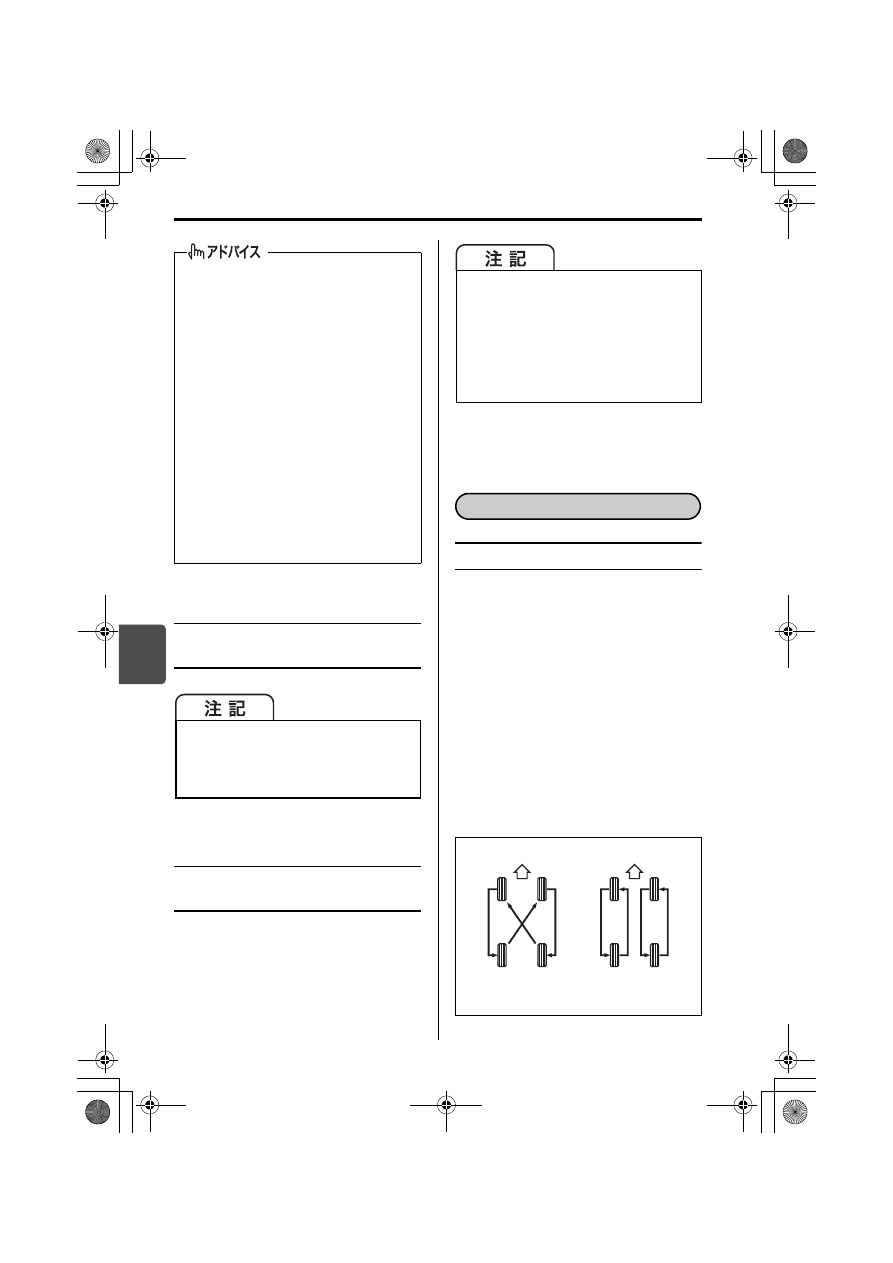

タイヤのローテーション

タイヤのかたよった摩耗を防止して寿命
をのばすために、約5,000 km走行ごと
に行なってください。(次の図参照)

車載ジャッキでタイヤのローテーショ
ンを行なうときは、応急用スペアタイ
ヤ(別売り)などを使用して 1 輪ずつ
交換します。
→ 7-11ページ(ジャッキアップ)

タイヤパンク応急修理セット装備車に
は、応急用スペアタイヤが装備されて
いないため、スズキ販売店またはスズ
キ代理店にご相談ください。

80J305

外観品質を長く保つため、年に2回程
度は定期的にお手入れをしてくださ
い。

水 が 付 着 し た と き は、す み や か に
ティッシュペーパーややわらかい布
でふき取ってください。ぬれたまま
にしておくと、硬くなって縮むこと
があります。

炎天下に駐車するときは、日よけな
どを使用してください。直射日光に
長時間さらすと、色あせや縮みの原
因となります。

天然素材のため、シボ(皮革表面肌
の凹凸)の不均一や、皮革本来の傷
などがあっても、皮革としての物性
に影響はありません。

アンテナ線や熱線、端子を傷つけない
ように、水を含ませたやわらかい布で
アンテナ線または熱線に沿ってふいて
ください。

ディスプレイが破損したり、表面の
コーティングが傷ついたりするおそ
れがありますので、硬い布や洗剤な
どは使用しないでください。

ディスプレイやミラーをふくときは、
力をかけすぎないようにしてくださ
い。破損するおそれがあります。

タイヤの交換

回転方向指定の
ないタイヤ

回転方向指定の
あるタイヤ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/お手入れ

6-7

上図のタイヤは代表例です。

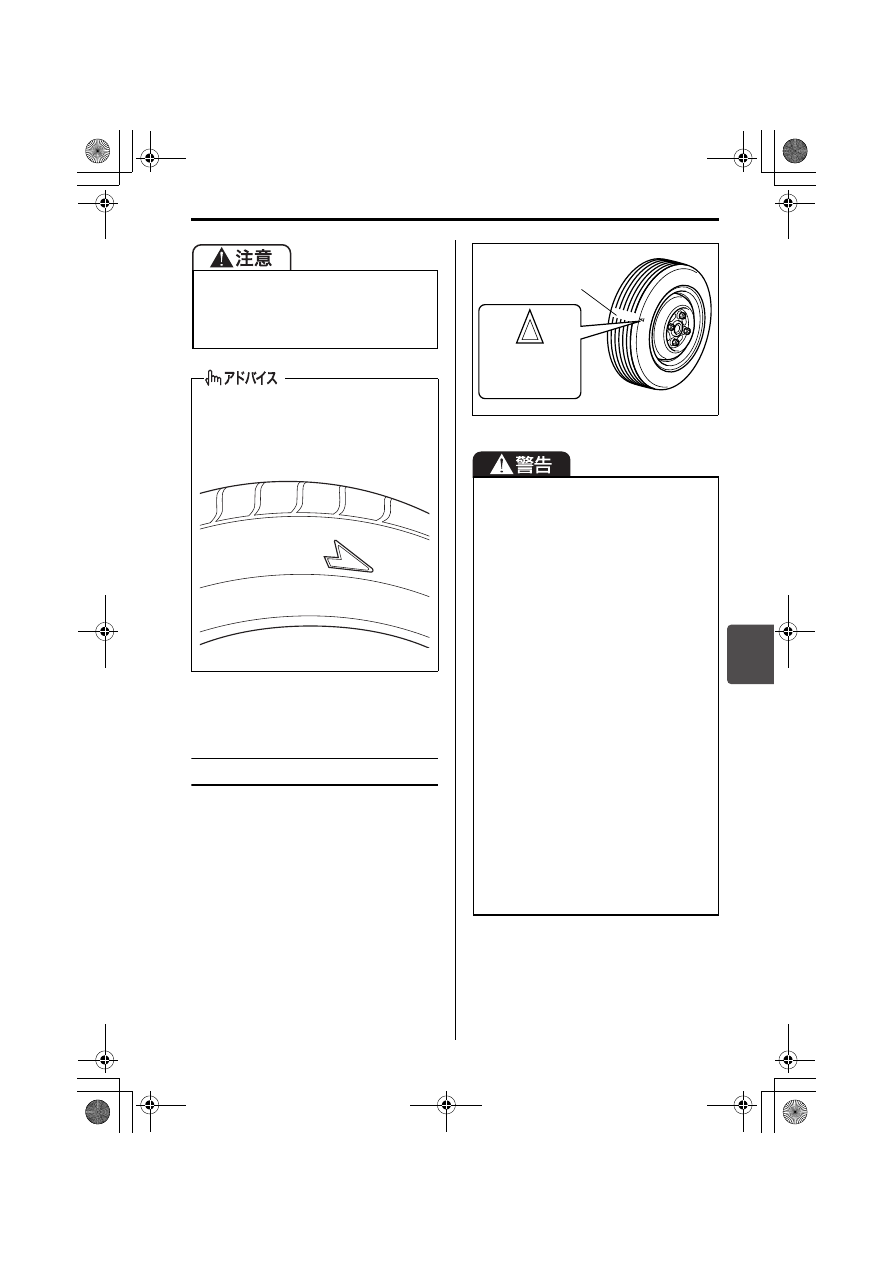

タイヤ交換するときは

指定タイヤのサイズと空気圧は、お車
のタイプにより異なります。運転席ド
アの開口部に貼付してある「空気圧ラ
ベル」で確認してください。

走行中にハンドルや車体に振動が出る
場合は、タイヤのバランスを点検して
ください。

取り付ける前にタイヤの摩耗状態を点
検してください。ウェアインジケー
ター(溝の深さが 1.6mm 浅い部分)
が現れて溝の一部が消えていたら、ほ
かのタイヤと交換してください。

82K135

回転方向指定のあるタイヤをローテー
ションするときは、回転方向を逆にし
ないでください。走行に悪影響をおよ
ぼすおそれがあります。

回転方向指定のあるタイヤは、側面に
図のような ROTATION の文字と、
回転方向を示す矢印が刻印されていま
す。

72M00185

ROTATION

指定のサイズで、4 輪ともサイズ、銘
柄、トレッドパターン(溝模様)が同
一のタイヤを装着してください。ま
た、摩耗状態が著しく異なるタイヤを
使用しないでください。燃費や走行安
定性が悪化するだけでなく、思わぬ事
故につながるおそれがあります。ま
た、故障の原因となります。

(冬用タ

イヤも同様です)

正確なタイヤ回転速度が検出できな

くなって、次の機能が正常に作動し
ない場合があります。
・ABS
・エマージェンシーストップシグナ

ル(ESS)

・ESP

®

・誤発進抑制機能(タイプ別装備)
・デュアルセンサーブレーキサポー

ト(タイプ別装備)

4WD 車では、その性能が十分に発
揮できないばかりでなく、駆動系部
品に悪影響をあたえるおそれがあり
ます。

ウェアインジケーター

(摩耗限度表示)

ウェアインジ
ケーター位置
を示すマーク

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/お手入れ

6-8

ターボなし車

■ 外しかた

ボンネットを開けます。
→ 5-3ページ(ボンネット)

エアクリーナーのフック(1)を 2
か所外します。

ふたを持ち上げ、手前に引き、奥の
つ め(2)2 か 所 を 外 し て エ ア ク
リーナーのふたを浮かせます。

エアクリーナーのふたは取り外さ
ず、フィルターの交換を行ないま
す。

63R60020

浮かせたふたのすきまから、エアク
リーナーフィルター(3)を引き抜
いて取り外します。

63R60030

エアクリーナーフィルターを取り付け
るときは、ゴムパッキン(1)が確実
にはまっていることを確認してくださ
い。ゴムパッキンが損傷するおそれが
あります。ゴムパッキンが確実には
まっていなかったり損傷したりする
と、エンジン内部にほこりなどが侵入
しエンジンの不具合や破損につながる
おそれがあります。

74P60070

上図のエアクリーナーフィルターは
代表例です。お車のタイプにより異
なります。

エ ア ク リ ー ナ ー フ ィ ル タ ー 交 換 の
際、フィルターや車両の部品を損傷
するおそれがありますので、スズキ
販売店またはスズキ代理店での交換
(有料)をおすすめします。

交換フィルターはスズキ純正フィル
ターのご使用をおすすめします。

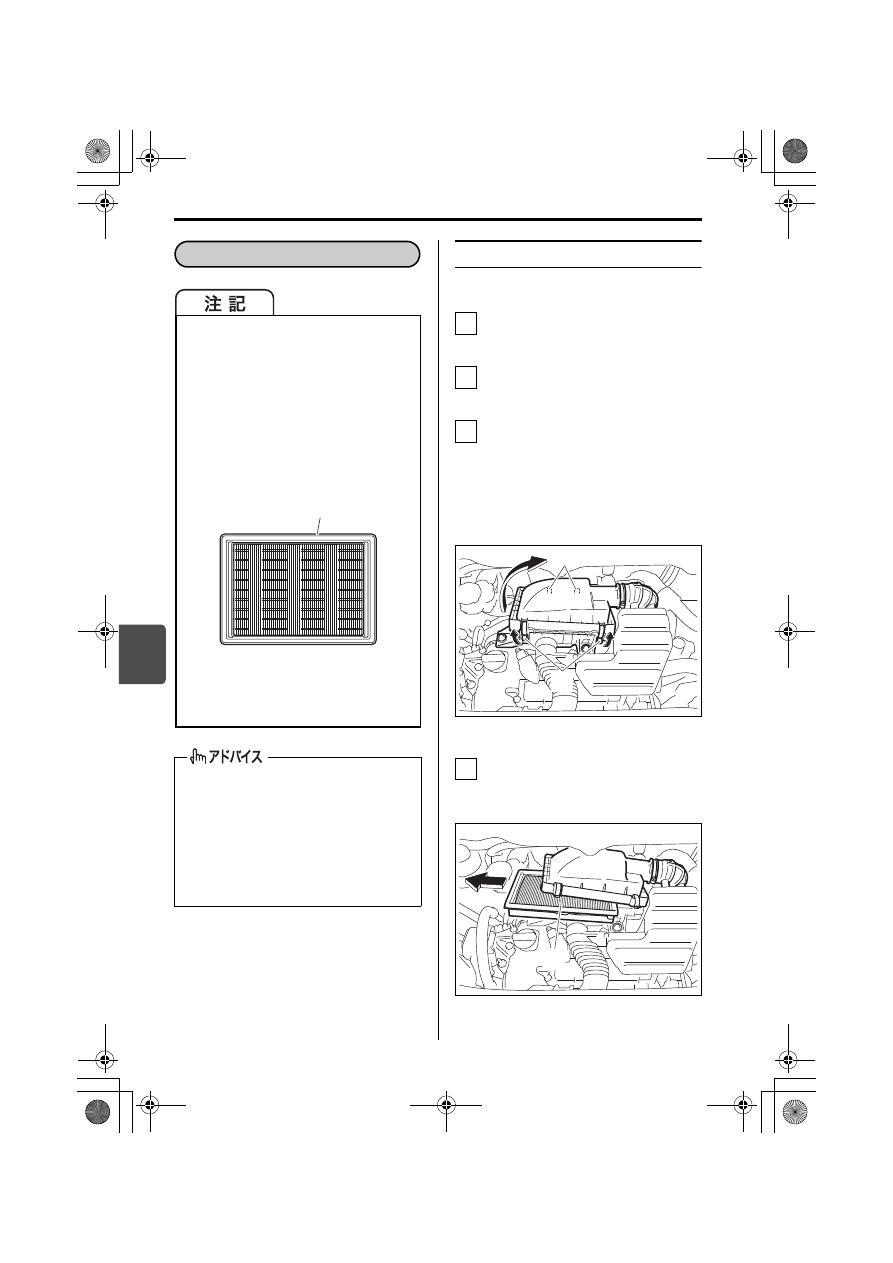

エアクリーナーフィルターの交換

(1)

1

2

3

(1)

(2)

4

(3)

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     19      20      21      22     ..
