Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 192





5AT(diag)-4

Опросный лист клиента

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

2. Опросный лист клиента

A: ПРОВЕРКА

При возникновении неисправности, заполните приведенную ниже анкету.

ПРИМЕЧАНИЕ:
Используйте копии данной страницы для опроса клиентов.

Имя клиента





Дата приобретения



Дата ремонта



Модель трансмиссии

Трансмиссия

V.I.N.

Показания одометра

км (миль)

Симптом

 Передачи не переключаются вверх

 Передачи не переключаются вниз

 Не включается режим “кик-даун”

 Автомобиль не движется (

 Любое положение



 Конкретное положение)

 Неисправность блокировки

 Шум или вибрация

 Рывок при переключения передачи или пробуксовка

 Рычаг селектора не движется

 Другие

(

)

Частота

 Постоянно

 Периодически (

 раз в день)

Погодные условия

 Ясная

 Облачно

 Дождь

 Снег

 Другие

(

)

Место

 Высокогорье

 Пригород

 Городская черта

 Подъем

 Неровная

дорога

 Другие

(

)

Температура окружающего воздуха

 Жарко

 Тепло

 Прохладно

 Холодно

Скорость автомобиля

км/ч (миль/ч)

Предупреждающая лампа AT (конт-
рольная лампа SPORT)

 Постоянно мигает

 Не мигает

Положение рычага селектора

 P

 R

 N

 D

 Ручной режим

Условия движения

 Не влияют
 Во время движения
 При замедлении

 В момент запуска
 При ускорении
 При повороте

(

 вправо/

 влево)

 На холостом ходу
 При ровном движении

Режим ручного управления

 ВКЛ /

 ВЫКЛ

5AT(diag)-5

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

3. Общие сведения

A: ОСТОРОЖНО

• Вспомогательная система безопасности —
“Подушки безопасности”
Жгут проводки системы подушек безопасности
проложен рядом с TCM.

ОСТОРОЖНО:
• Все жгуты проводки и разъемы системы
подушек безопасности – желтого цвета. Не
допускается применять электроизмери-
тельные приборы для проверки этих цепей.
• Соблюдайте осторожность, чтобы не пов-
редить жгут проводки системы подушек бе-
зопасности при проведении диагностики
или сервисного обслуживания TCM.
• Измерения
Для измерения напряжения и сопротивления
ECM, TCM или любого датчика используйте ко-
нический щуп диаметром не более 0,64 мм
(0,025 дюймов), чтобы получить лучший кон-
такт. Не вставляйте щуп, диаметром более
0,65 мм (0,026 дюймов).

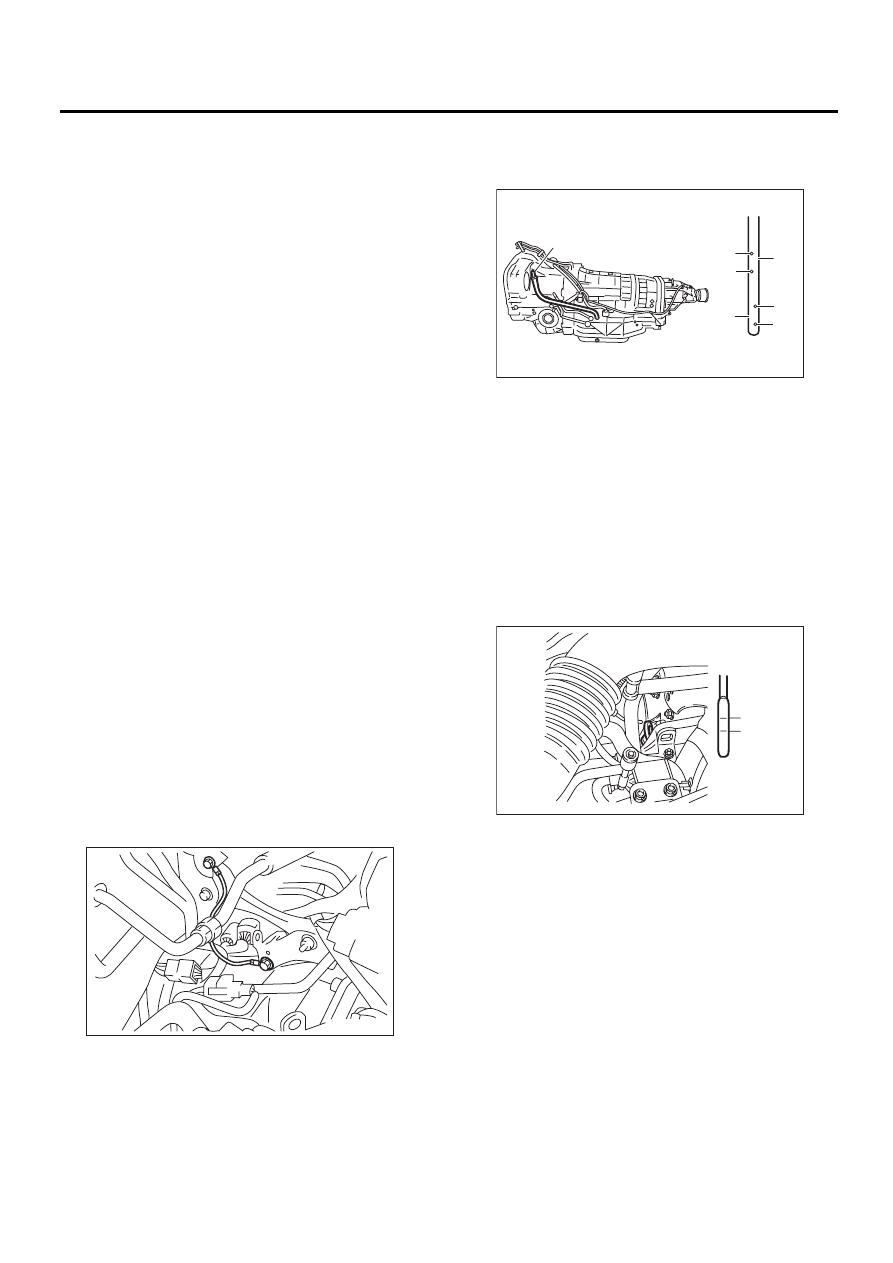

B: ПРОВЕРКА

1. АККУМУЛЯТОР

Измерьте напряжение аккумулятора и относи-
тельную плотность электролита.

Стандартное напряжение: 12 В или более

Относительная плотность электролита:
1,260 или выше

2. МАССА ТРАНСМИССИИ

Убедитесь, что болт клеммы массы надежно
затянут.

Момент затяжки:

13 Нм (1,3 кгс-м, 9,4 фунт-сила-фут)

3. УРОВЕНЬ ATF

Убедитесь, что уровень ATF соответствует
норме. <См. 5AT-30
, ПРОВЕРКА, ATF.>

4. УРОВЕНЬ МАСЛА ПЕРЕДНЕГО
ДИФФЕРЕНЦИАЛА

Убедитесь, что уровень масла переднего диф-
ференциала соответствует норме. <См. 5AT-

32, ПРОВЕРКА, Трансмиссионное масло диф-
ференциала.>

AT-03293

(A) Щуп уровня

(B) Проверка в состоянии “HOT”

(C) Верхний уровень

(D) Нижний уровень

(E) Проверка в состоянии “COLD”

(A) Верхний уровень

(B) Нижний уровень

AT-03276

COLD

LF

HOT

LF

(C)

(D)

(C)

(D)

(E)

(B)

(A)

AT-00317

(A)

(B)

L

F

5AT(diag)-6

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

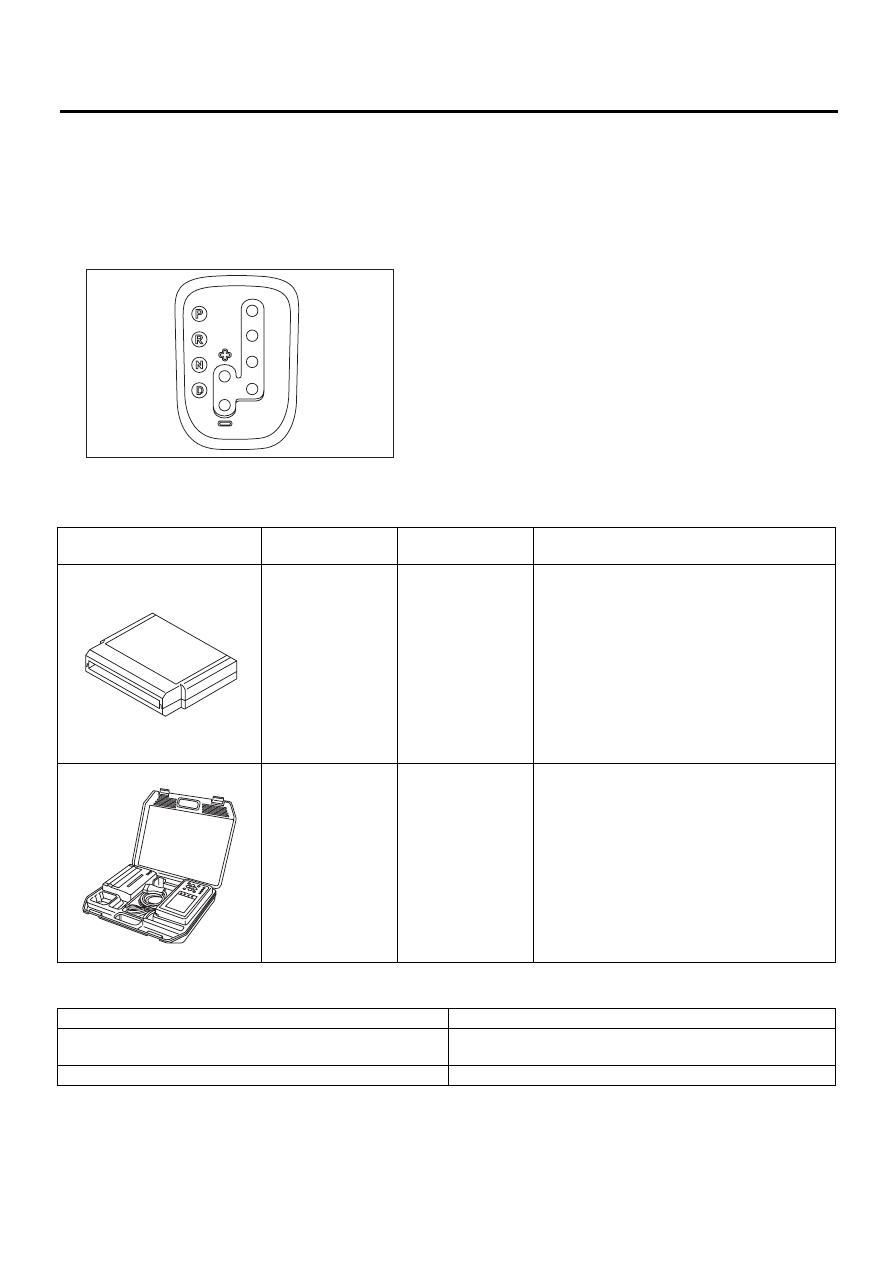

5. РАБОТА РЫЧАГА СЕЛЕКТОРА

Проверьте отсутствие шума, трения или отпе-
чатка контакта в каждом положении рычага
селектора.

ВНИМАНИЕ:
При проверке работы рычага селектора за-
глушите двигатель.

C: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

AT-03277

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

18482AA080

(Новый инстру-

мент)

КАРТРИДЖ

Используется для поиска и устранения неис-
правностей в электрических системах.

22771AA030

КОМПЛЕКТ
SUBARU SELECT
MONITOR

Используется для поиска и устранения неис-
правностей в электрических системах.
• Английский: 22771AA030 (Без принтера)
• Немецкий: 22771AA070 (Без принтера)
• Французский: 22771AA080 (Без принтера)
• Испанский: 22771AA090 (Без принтера)

НАИМЕНОВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Измеритель цепей

Используется для измерения сопротивления, напряжения
и силы тока.

Осциллограф

Используется для измерения сигналов датчиков.

ST18482AA080

ST22771AA030

5AT(diag)-7

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

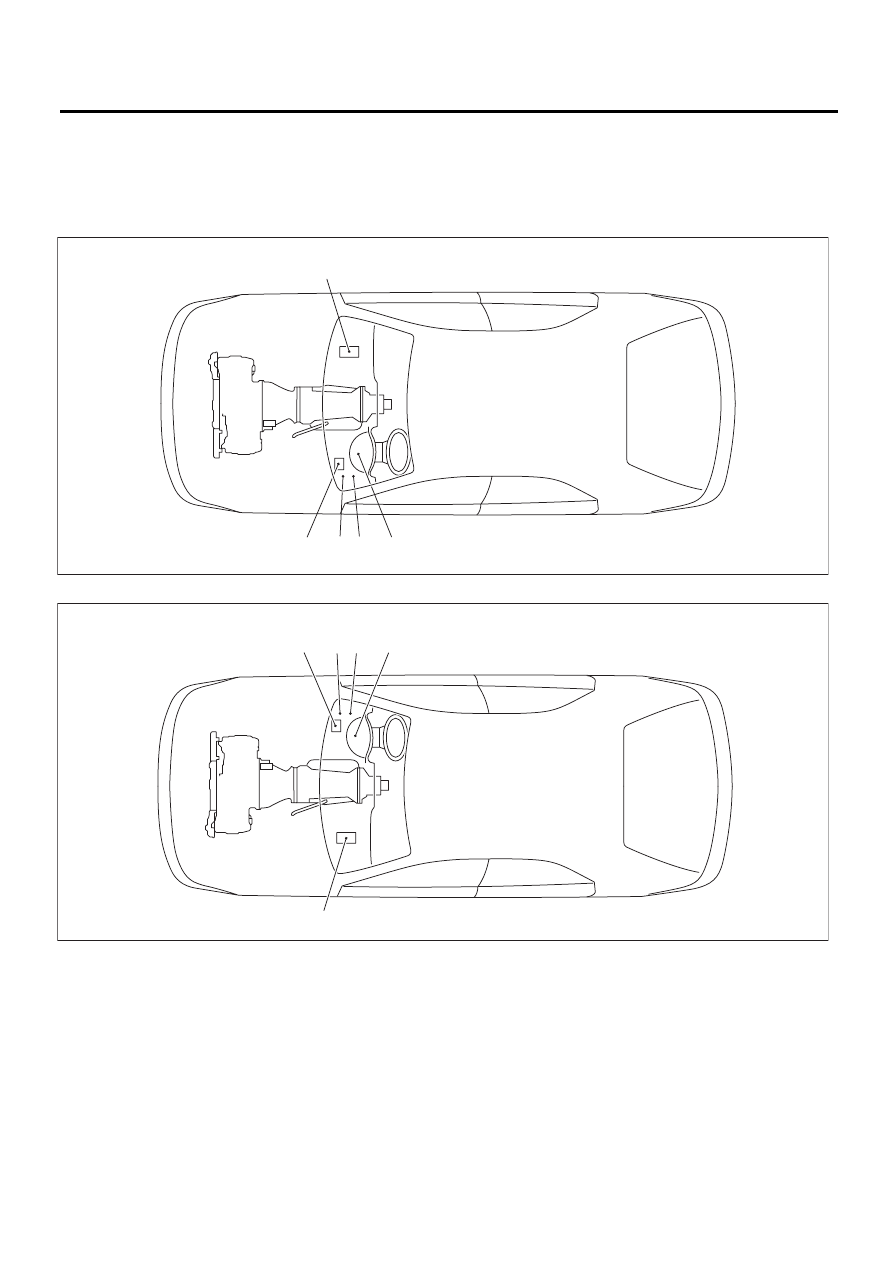

4. Расположение электрических компонентов

A: РАСПОЛОЖЕНИЕ

1. БЛОК УПРАВЛЕНИЯ

• Модель с левосторонним управлением

• Модель с правосторонним управлением

(1)

Блок управления двигателем
(ECM)

(3)

Блок управления трансмиссией
(TCM)

(5)

Центральный блок управления

(2)

Контрольная лампа SPORT
(предупреждающая лампа AT)

(4)

Разъем передачи данных





(1)

(3)

(4) (5)

(2)

AT-04101

(1)

(3) (4)

(2)

(5)

AT-04092
