Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 193





5AT(diag)-8

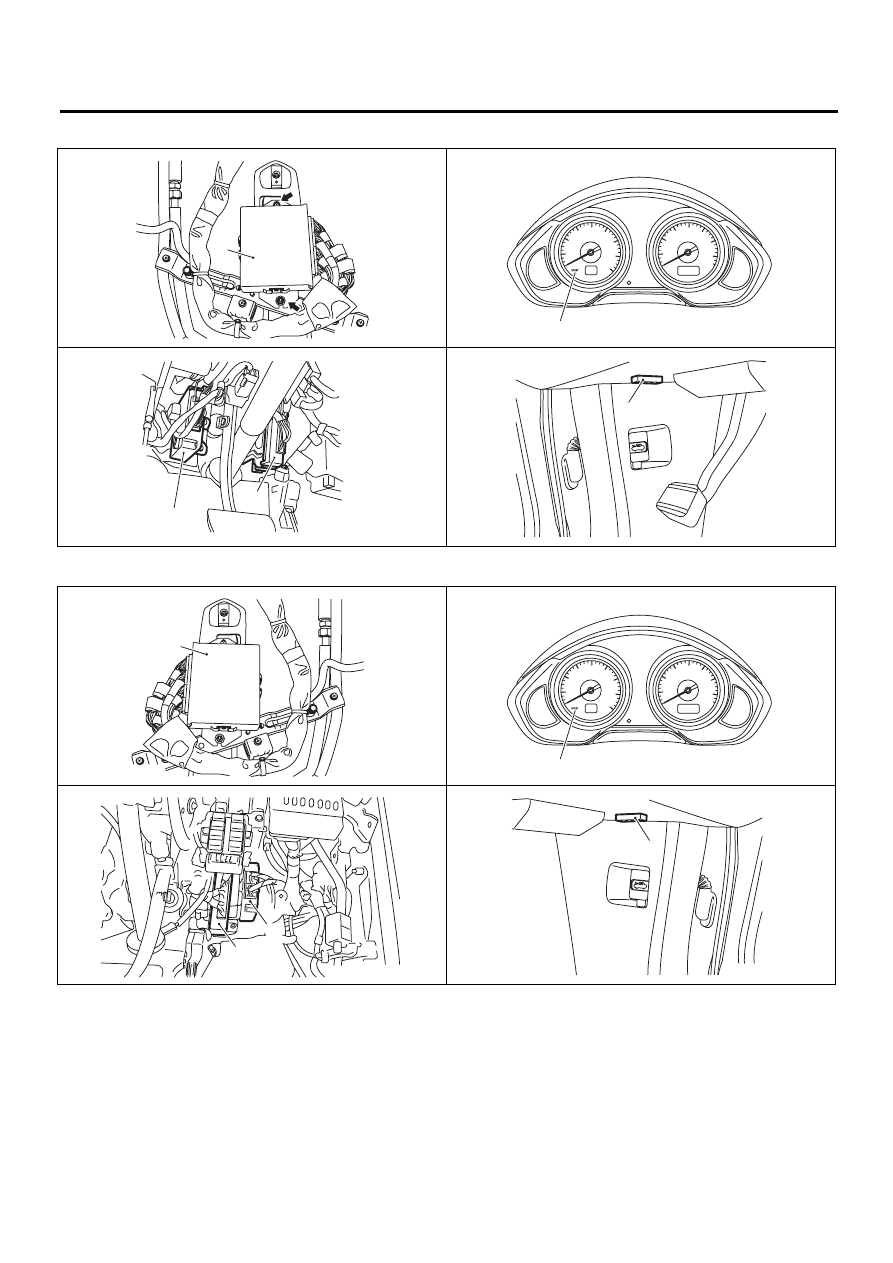

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

• Модель с левосторонним управлением

• Модель с правосторонним управлением

EN-03680

(1)

AT-03279

(2)

AT-03296

(3)

(5)

EN-03683

(4)

(1)

AT-04093

AT-03279

(2)

(5)

(3)

AT-04095

(4)

AT-04094

5AT(diag)-9

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

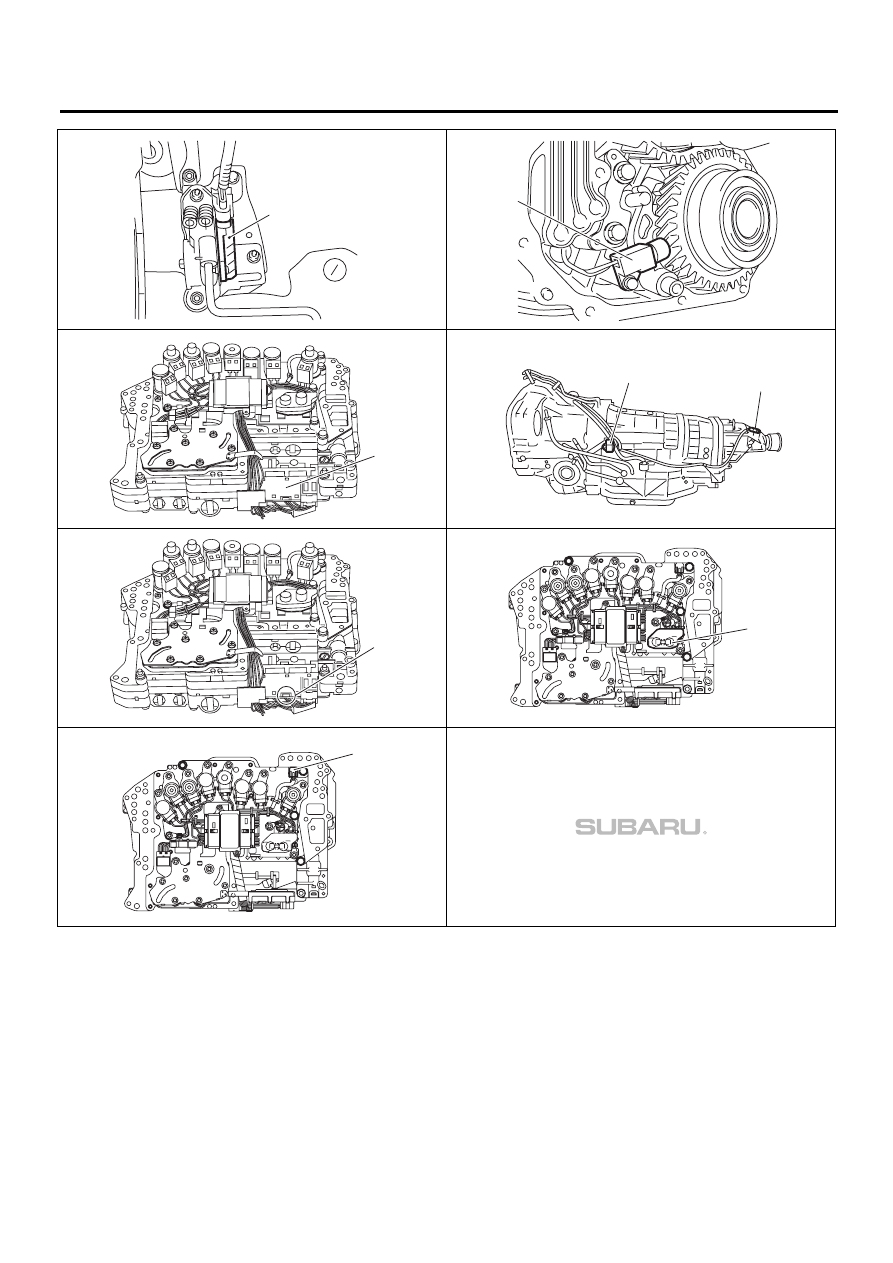

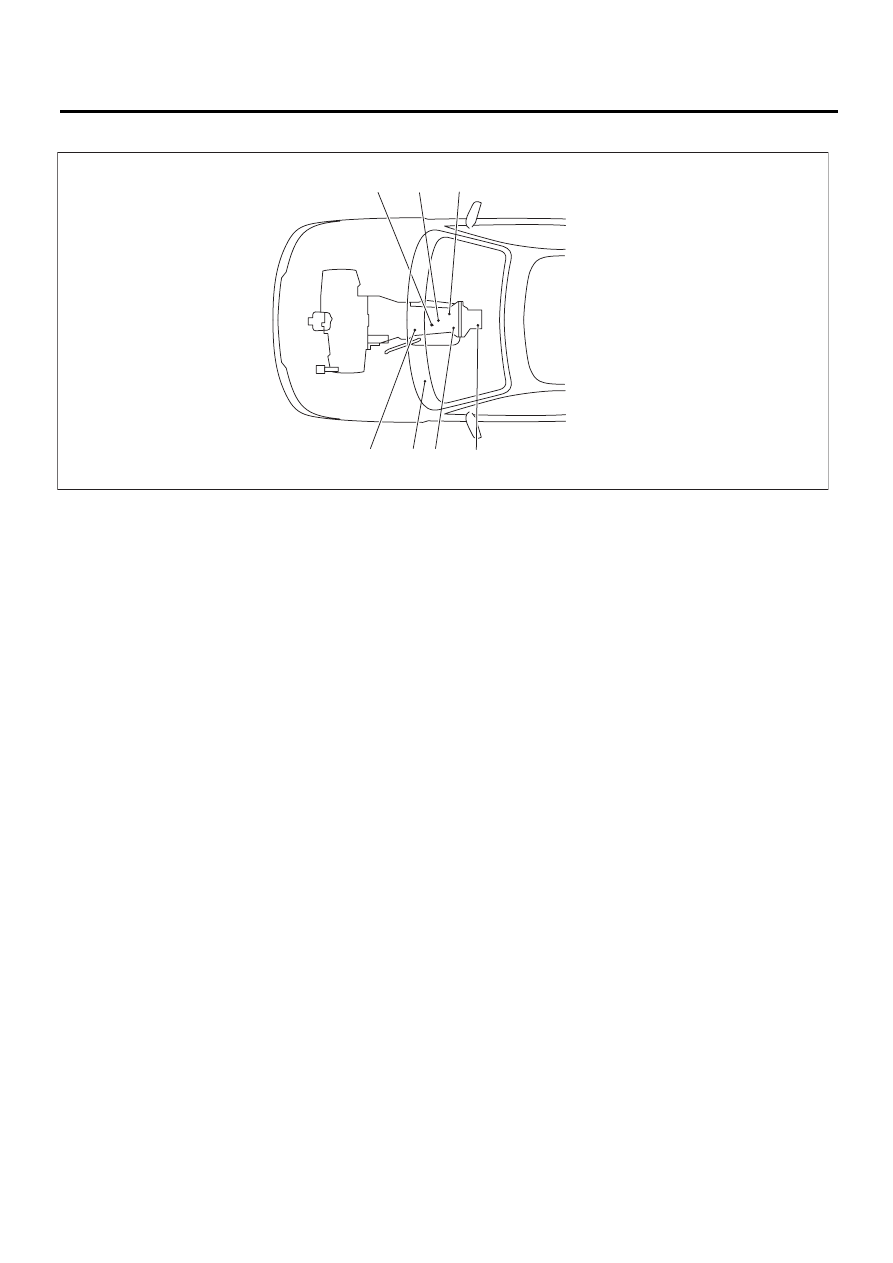

2. ДАТЧИК

(1)

Датчик положения педали аксе-
лератора

(4)

Задний датчик скорости авто-
мобиля

(7)

Датчик скорости вращения тур-
бины 2

(2)

Передний датчик скорости ав-
томобиля

(5)

Датчик скорости вращения тур-
бины 1

(8)

Датчик температуры ATF 2

(3)

Переключатель блокиратора

(6)

Датчик температуры ATF 1





(3)

(6)

(5),(8)

(2)

(4)

(7)

(1)

AT-04102

5AT(diag)-10

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

AT-00375

(1)

AT-03281

(2)

AT-01445

(3)

AT-03282

(4)

(5)

AT-01446

(6)

AT-03371

(7)

AT-03372

(8)

5AT(diag)-11

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

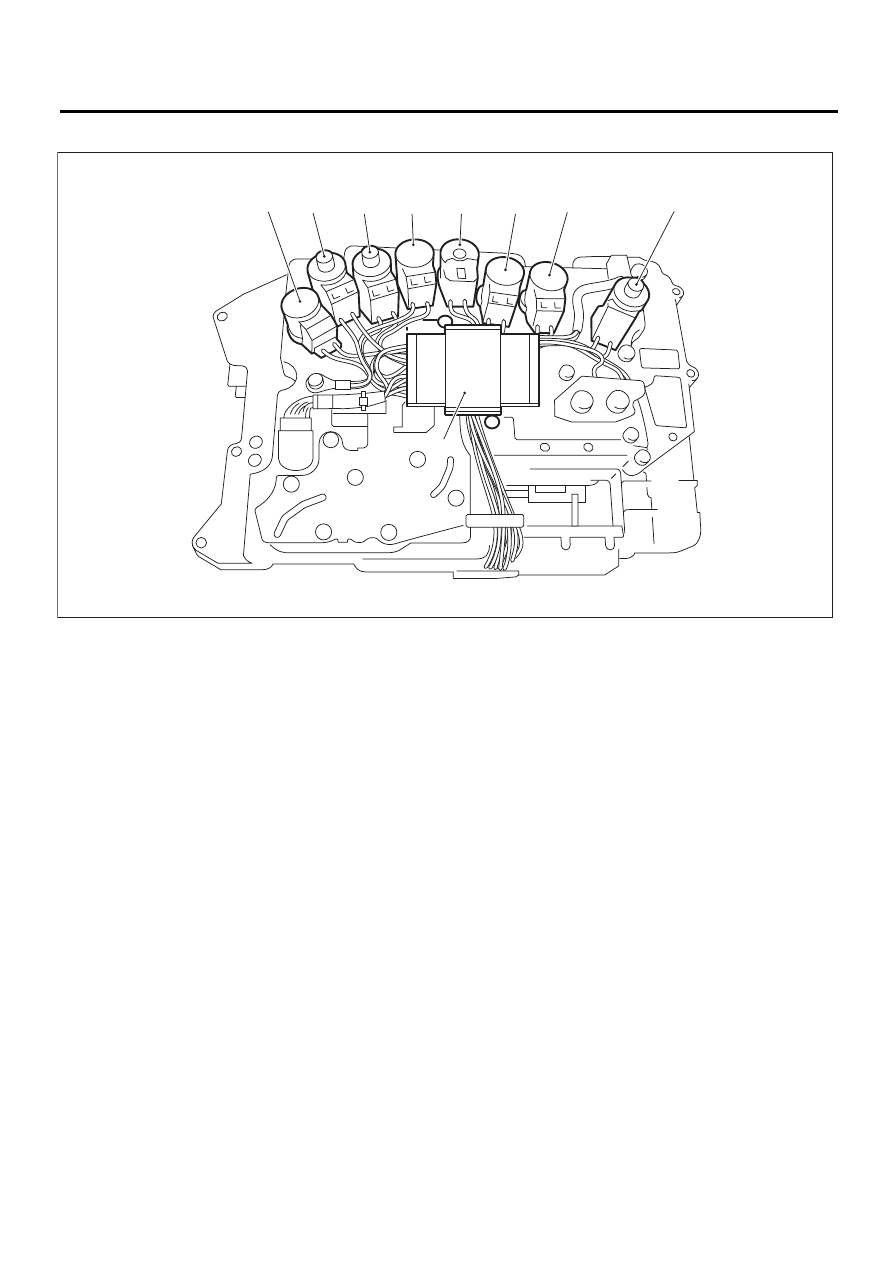

3. ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

(1) Электромагнитный клапан высших пе-

редач и низших передач и заднего хода

(4) Электромагнитный клапан

входной муфты

(7) Электромагнитный клапан муфты пе-

редачи

(2) Электромагнитный клапан муфты пря-

мой передачи

(5) Электромагнитный клапан

давления в магистрали

(8) Электромагнитный клапан тормоза

движения накатом на низкой передаче

(3) Электромагнитный клапан переднего

тормоза

(6) Электромагнитный клапан

блокировки

(9) Блок памяти

AT-01449

(8)

(6)

(5)

(1)

(7)

(9)

(4)

(2)

(3)
