5AT-106

Устройство управления трансмиссией

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

3) Вставьте ручную плату и стояночный шток.

4) Вставьте пружинный штифт в плату ручного
управления.

5) Установите поддон картера и узел корпуса
управляющего клапана. <См. 5AT-56
, УСТА-
НОВКА, Корпус управляющего клапана.>
6) Установите кронштейн стопора качания.

Момент затяжки:

41 Нм (4,2 кгс-м, 30,4 фунт-сила-фут)

7) Установите разъем проводки трансмиссии
на опору.
8) Установите вентиляционный шланг. <См.
5AT-63
, УСТАНОВКА, Вентиляционный
шланг.>
9) Установите узел гидротрансформатора.
<См. 5AT-65
, УСТАНОВКА, Узел гидротранс-
форматора.>
10) Установите узел трансмиссии на автомо-
биль. <См. 5AT-41, УСТАНОВКА, Узел автома-
тической трансмиссии.>

C: ПРОВЕРКА

Убедитесь, что рычаг ручного управления и
пружина фиксатора не изношены или иным об-
разом не повреждены.

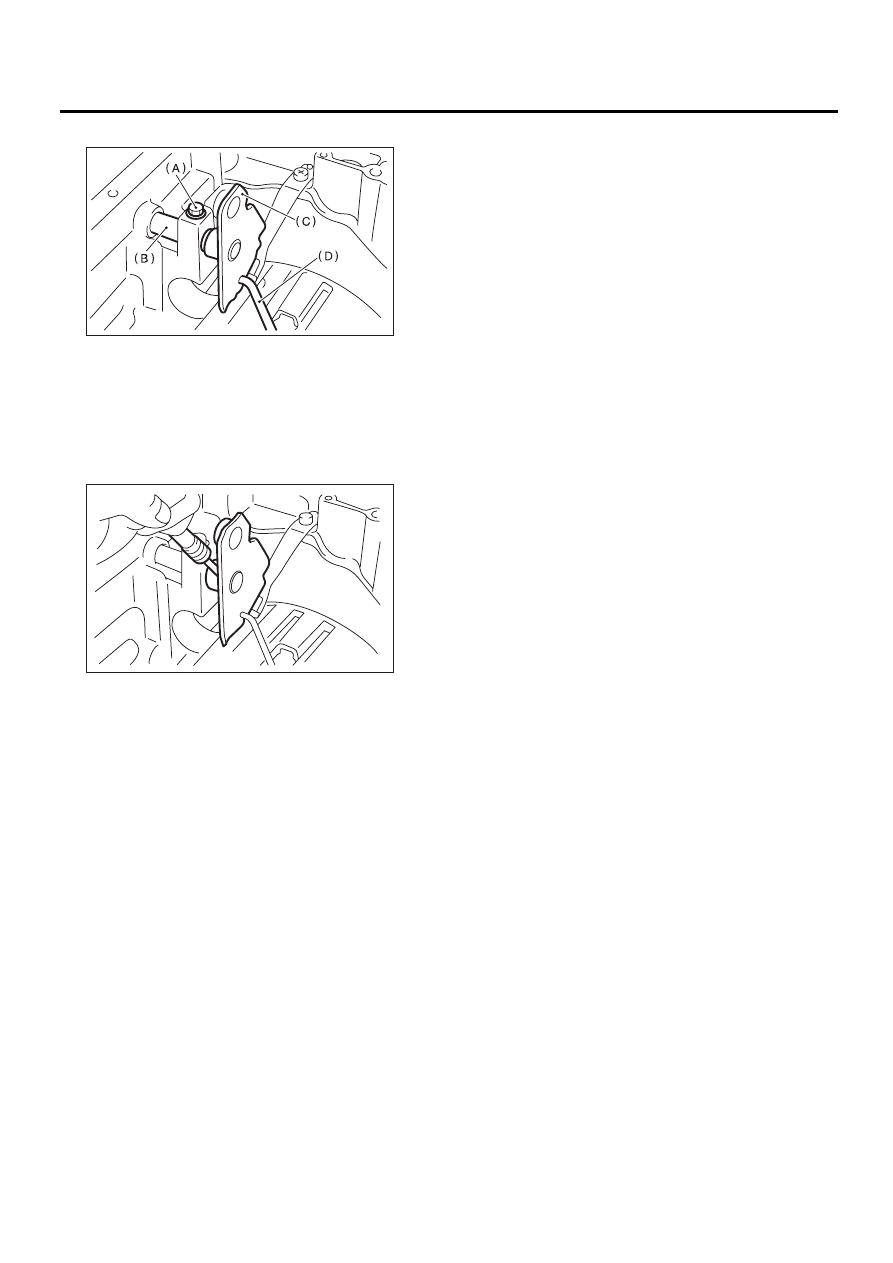

(A) Болт

(B) Рычаг селектора диапазонов

(C) Пластина ручного режима

(D) Шток парковки

AT-00306

AT-00305

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ
(ДИАГНОСТИКА)

5AT(diag)

Страница

1.

Базовая процедура диагностики ............................................................2

2.

Опросный лист клиента  ..........................................................................4

3.

Общие сведения .......................................................................................5

4.

Расположение электрических компонентов .........................................7

5.

Входные/выходные сигналы блока управления трансмиссии (TCM) 12

6.

Subaru Select Monitor ..............................................................................17

7.

Считывание кодов диагностики неисправности (КДН) ......................20

8.

Режим проверки .....................................................................................21

9.

Режим очистки памяти ..........................................................................22

10.

Обучение управления ............................................................................23

11.

Показания контрольной лампы SPORT ...............................................24

12.

Процедура диагностики связи Subaru Select Monitor  .........................27

13.

Список кодов диагностики неисправностей (КДН)  ............................31

14.

Процедура диагностики с использованием кодов диагностики
неисправностей (КДН)  ...........................................................................35

15.

Процедура диагностики без использования Кодов Диагностики
Неисправностей (КДН)  ........................................................................124

16.

Общая таблица диагностики ...............................................................132

5AT(diag)-2

Базовая процедура диагностики

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

1. Базовая процедура диагностики

A: ПРОЦЕДУРА

Шаг

Проверка

Да

Нет

1

ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА.
1) Опросите клиента, где и как случилась неисправ-
ность, используя опросный лист. <См. 5AT(diag)-4
, Оп-
росный лист клиента.>
2) Перед тем, как начать диагностику проверьте сле-
дующие узлы, которые могут оказывать влияние на не-
исправности автоматической трансмиссии.
• Общая проверка <См. 5AT(diag)-5, ПРОВЕРКА, Об-
щие сведения.>
• Утечка масла
• Тест стопового режима <См. 5AT-34, Тест стопового
режима.>
• Тест давления в магистрали <См. 5AT-36, Тест дав-
ления в магистрали.>
• Тест давления муфты передачи <См. 5AT-37, Тест
давления муты передачи.>
• Тест временной задержки <См. 5AT-35, Тест вре-
менной задержки.>
• Ходовые испытания <См. 5AT-33, Ходовые испыта-
ния.>
• Переключатель блокиратора <См. 5AT-49, Переклю-
чатель блокиратора.>

Все перечисленные
элементы, оказываю-
щие влияние на неис-
правности AT, работа-
ют нормально?

Переходите к ша-
гу 2.

Отремонтируйте
или замените
каждый узел

2

ПРОВЕРКА КОНТРОЛЬНОЙ ЛАМПЫ SPORT.
После установки выключателя зажигания в положе-
ние ON, подождите не меньше 2 секунд.

Включена ли конт-
рольная лампа
SPORT?

Переходите к ша-
гу 4.

Переходите к ша-
гу 3.

3

ПРОВЕРКА КОНТРОЛЬНОЙ ЛАМПЫ SPORT.
1) Поверните выключатель зажигания в положение
OFF.
2) Проверьте контрольную лампу SPORT. <См.
5AT(diag)-25, ПРОВЕРКА, Показан
ия контрольной
лампы SPORT.>
3) После установки выключателя зажигания в поло-
жение ON, подождите не меньше 2 секунд.

Мигает ли контрольная
лампа SPORT?

Переходите к ша-
гу 4.

Переходите к ша-
гу 5.

4

ПРОВЕРКА КДН.
Считайте КДН. <См. 5AT(diag)-20, ПОРЯДОК РАБОТЫ,
Считывание кодов диагностики неисправности
(КДН).>

ПРИМЕЧАНИЕ:
Если функция обмена данными Subaru Select Monitor
не может осуществляться нормально, проверьте цепь
передачи данных. <См. 5AT(diag)-27, ОБМЕН ДАННЫ
-
МИ ДЛЯ ИНИЦИАЛИЗАЦИИ НЕВОЗМОЖЕН, Процеду-
ра диагностики связи Subaru Select Monitor.>

Отображаются КДН?

Переходите к ша-
гу 6.

ПРИМЕЧАНИЕ:
Запишите все
КДН.

Переходите к ша-
гу 5.

5

ПРОВЕДЕНИЕ ОБЩЕЙ ДИАГНОСТИКИ.
1) Проведите проверку на основе “Процедуры диа-
гностики без использования кодов диагностики неис-
правности (КДН)”. <См. 5AT(diag)-124
, Процедура диа-
гностики без использования кодов диагностики неис-
правностей (КДН).>
2) Выполните режим очистки памяти.
3) Выполните режим проверки. <См. 5AT(diag)-21, Ре-
жим проверки.>
4) Выведите на дисплей КДН.

Отображаются КДН?

Переходите к ша-
гу 6.

Проведите про-
верку при помо-
щи “Общей таб-
лицы диагности-
ки”. <См.
5AT(diag)-132,
Общая таблица
диагностики.>

5AT(diag)-3

Базовая процедура диагностики

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

6

ВЫПОЛНЕНИЕ ДИАГНОСТИКИ.
1) Проведите проверку при помощи “Процедуры диа-
гностики с использованием кодов диагностики неис-
правностей (КДН)”. <См. 5AT(diag)-35
, Процедура диа-
гностики с использованием кодов диагностики неис-
правностей (КДН).>

ПРИМЕЧАНИЕ:
Таблица КДН приведена в разделе “Список кодов диа-
гностики неисправностей (КДН)”. <См. 5AT(diag)-31,
Список кодов диагностики неисправностей (КДН).>
2) Устраните причину неисправности.
3) Выполните режим очистки памяти.
4) Выполните режим проверки. <См. 5AT(diag)-21, Ре-
жим проверки.>
5) Выведите на дисплей КДН.

Отображаются КДН?

Проведите про-
верку при помо-
щи “Процедуры
диагностики с ис-
пользованием ко-
дов диагностики
неисправностей
(КДН)”. <См.
5AT(diag)-35

Процедура диа-
гностики с ис-
пользованием ко-
дов диагностики
неисправностей
(КДН).>

Проведите про-
верку при помо-
щи “Общей таб-
лицы диагности-
ки”. <См.
5AT(diag)-132,
Общая таблица
диагностики.>

Шаг

Проверка

Да

Нет
