EN(H6DO)(diag)-10

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

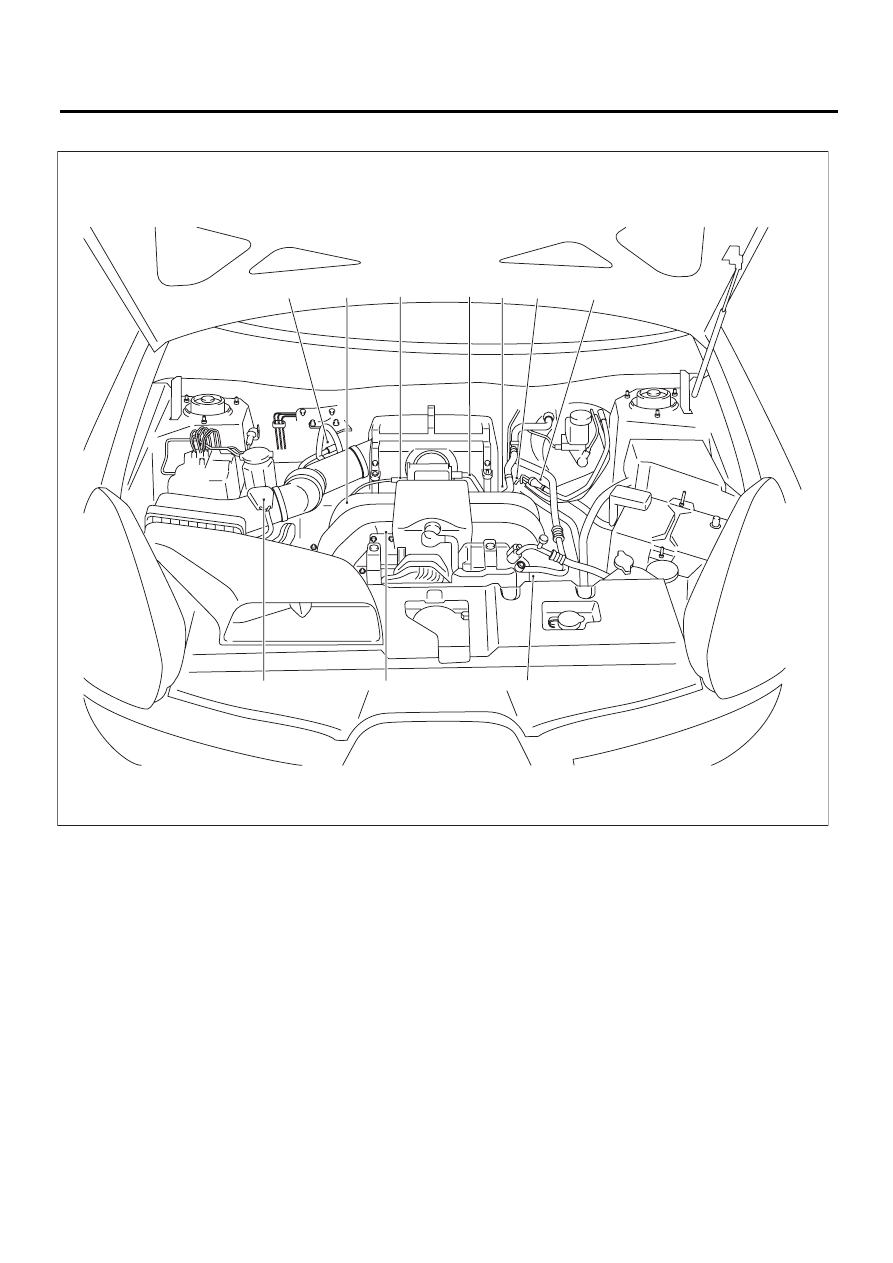

2. ДАТЧИК

(1)

(2)

Датчик массового расхода воз-
духа и температуры впускаемо-
го воздуха
Датчик абсолютного давления в
коллекторе

(3)

Датчик температуры охлаждаю-
щей жидкости двигателя

(6)

Датчик положения распредели-
тельного вала

(4)

Блок электронной дроссельной
заслонки

(7)

Датчик угла поворота коленча-
того вала

(5)

Датчик детонации

(8)

Датчик температуры масла

EN-03684

(6)

(6)

(8)

(3)

(2)

(7)

(1)

(4)

(5)

(5)

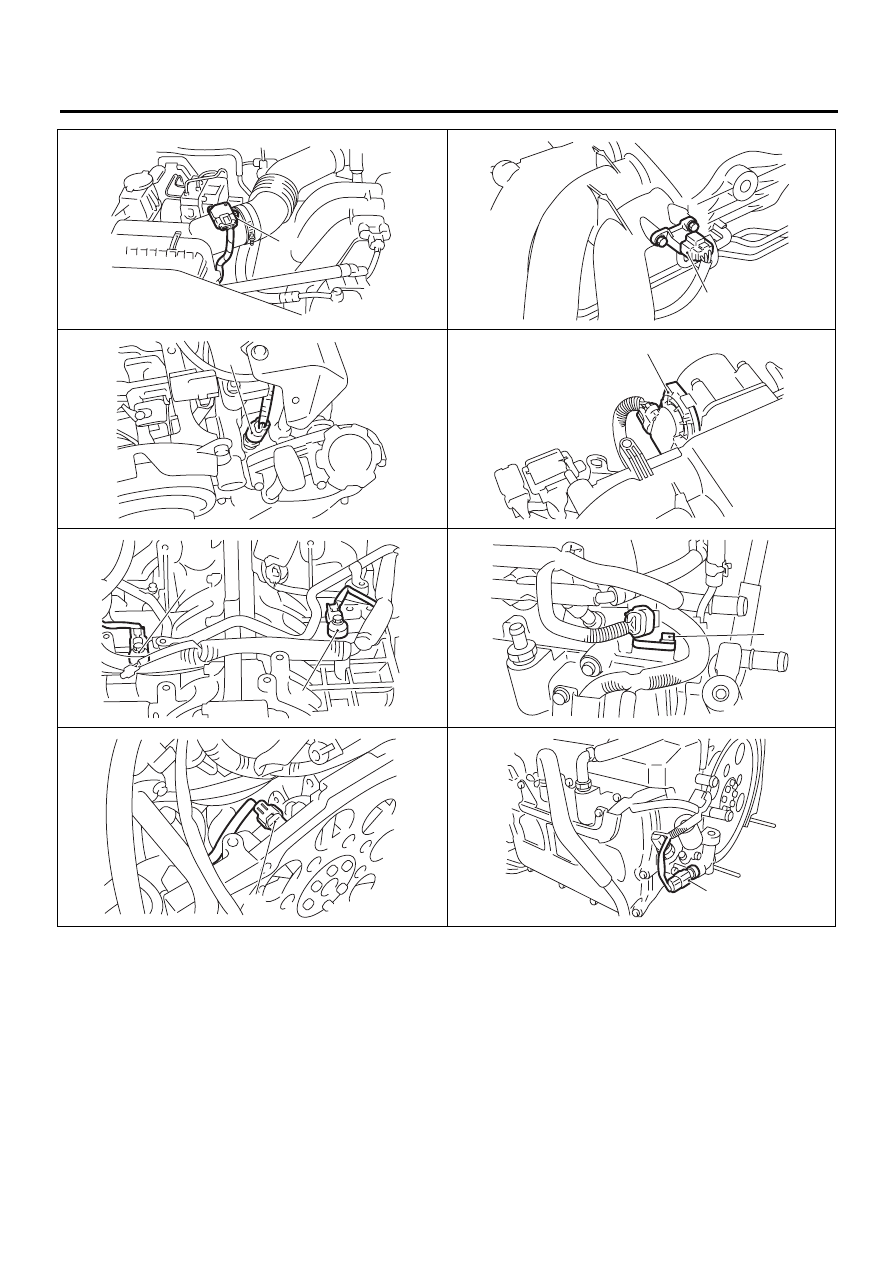

EN(H6DO)(diag)-11

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

EN-02479

(1)

EN-02535

(2)

EN-00895

(3)

EN-02536

(4)

EN-00897

(5)

(5)

EN-02537

(6)

EN-00899

(7)

EN-02538

(8)

EN(H6DO)(diag)-12

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

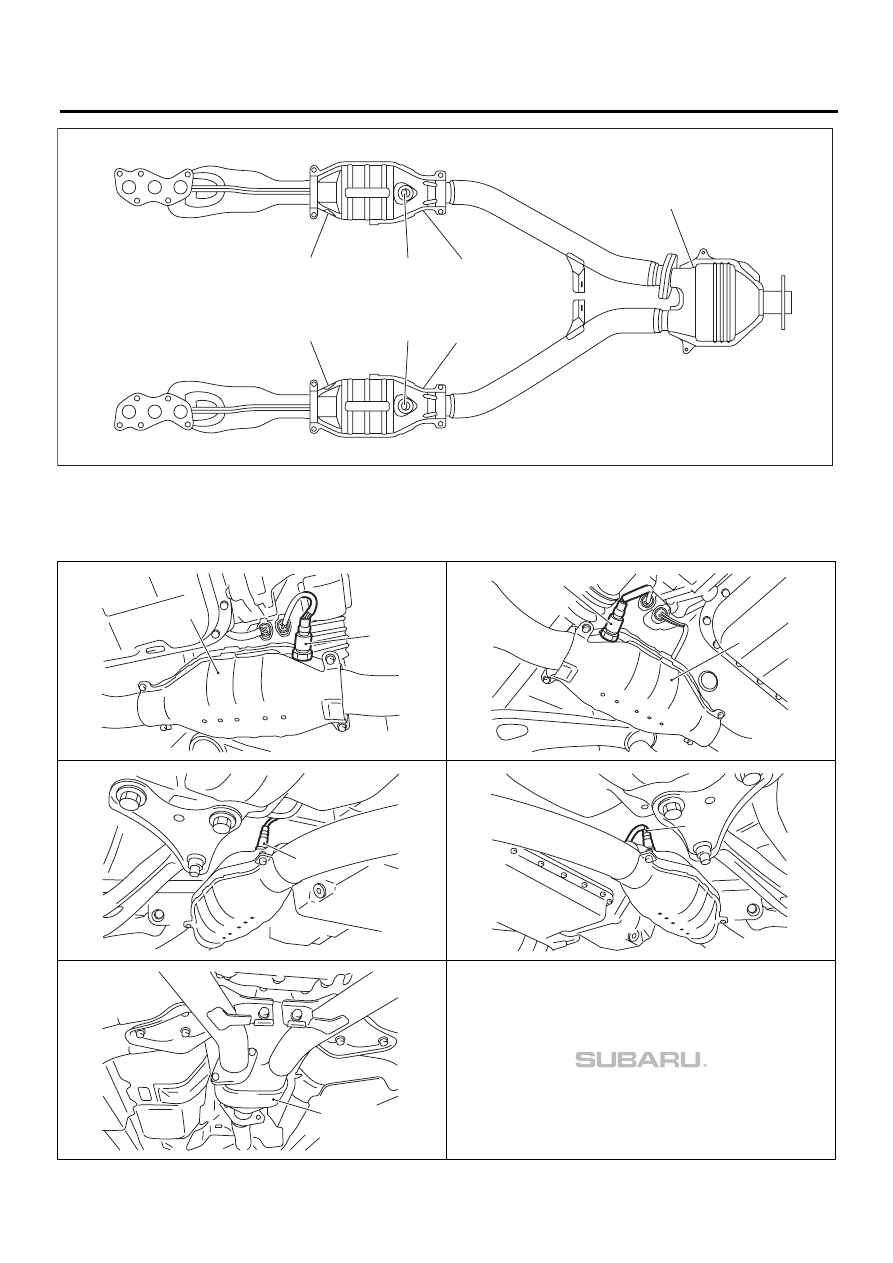

(1) Левый передний датчик кислорода

(качества топливовоздушной смеси)

(3)
(4)

Левый задний датчик кислорода
Правый задний датчик кислорода

(6)

Правый передний каталити-
ческий нейтрализатор

(2) Правый передний датчик кислорода

(качества топливовоздушной смеси)

(5)

Левый передний каталитический
нейтрализатор

(7)

Задний каталитический ней-
трализатор

EN-02480

(2)

(1)

(3)

(4)

(6)

(7)

(5)

EN-02539

(5)

(1)

EN-02540

(2)

(6)

EN-02541

(3)

EN-02542

(4)

EN-02543

(7)

EN(H6DO)(diag)-13

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

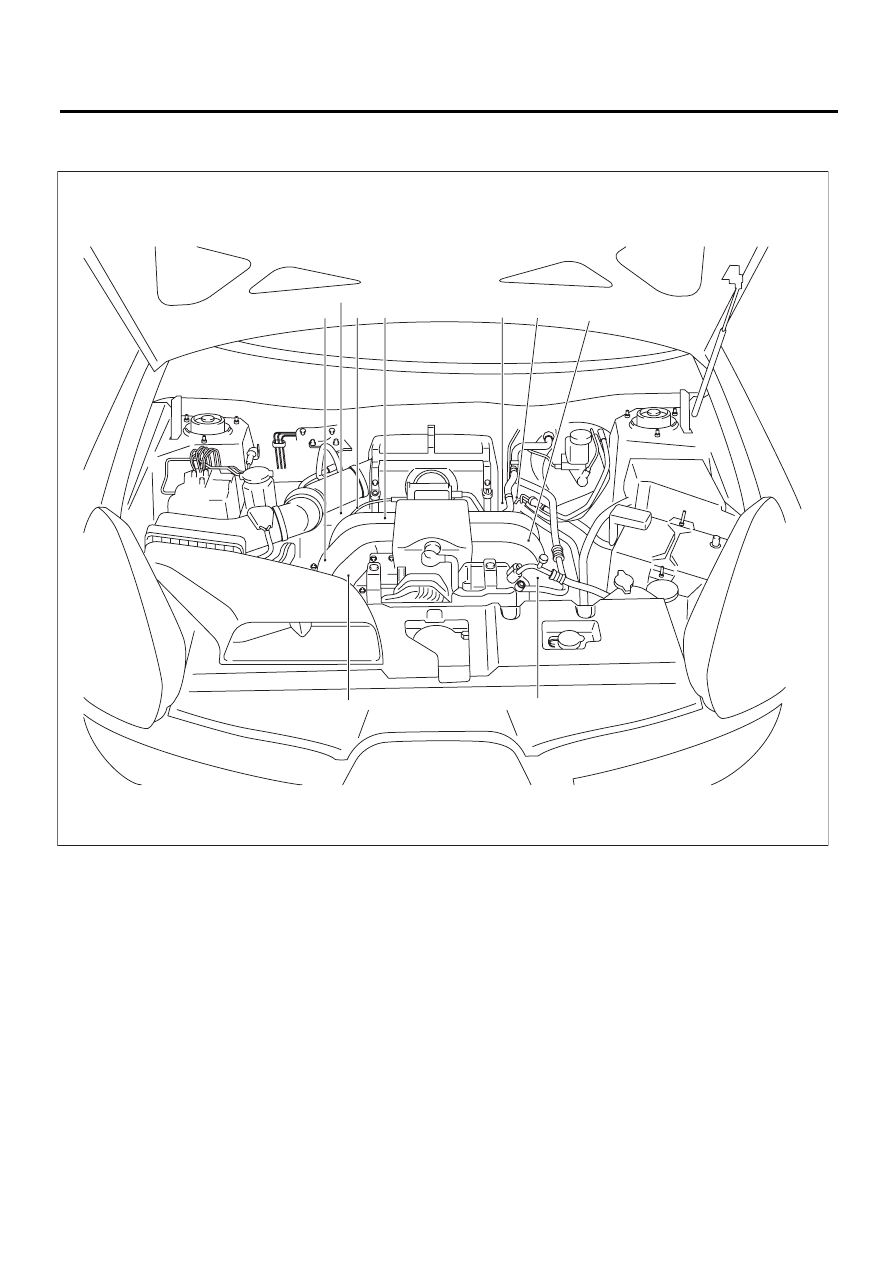

3. ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН, ПРИВОД, ДЕТАЛИ СИСТЕМЫ СНИЖЕНИЯ
ТОКСИЧНОСТИ ВЫХЛОПНЫХ ГАЗОВ И СИСТЕМЫ ЗАЖИГАНИЯ

(1)

Электромагнитный клапан управ-
ления продувкой адсорбера

(3)

Электромагнитный клапан
управления потоком масла

(5)

Диагностический датчик давле-
ния масла системы управления
изменением подъема клапанов

(2)

Катушка зажигания

(4)

Электромагнитный клапан
переключения потоков масла

EN-03688

(5)

(2)

(3)

(2)

(1)

(3)

(4)

(4)

(5)
