Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 71





CO(H6DO)-24

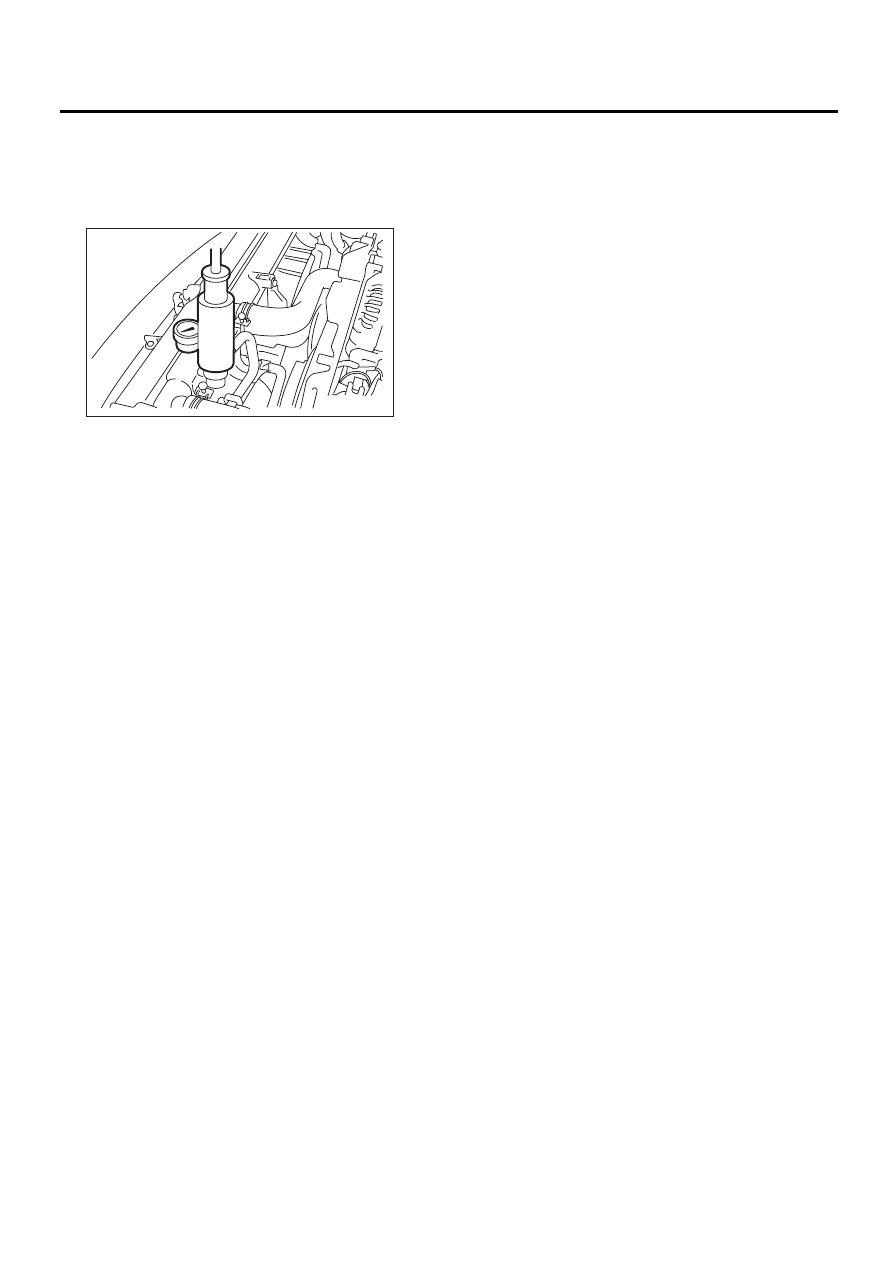

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

C: ПРОВЕРКА

1) Снимите крышку радиатора, заполните ра-
диатор охлаждающей жидкостью двигателя,
затем установите тестер на место установки
крышки.

2) Подайте давление 157 кПа (1,6 кгс/см

2

,

23 фунт/кв.дюйм) на радиатор, и проверьте
следующие позиции.
• Утечка из радиатора или из его окружения
• Утечка из шланга или соединений

ОСТОРОЖНО:
• Двигатель должен быть выключен.
• Заранее вытрите охлаждающую жид-
кость в местах проверки.
• Будьте осторожны, чтобы не пролить ох-
лаждающую жидкость, снимая тестер.
• Будьте осторожны, чтобы не деформиро-
вать заливную горловину радиатора при ус-
тановке и снятии тестера.

CO-00127

CO(H6DO)-25

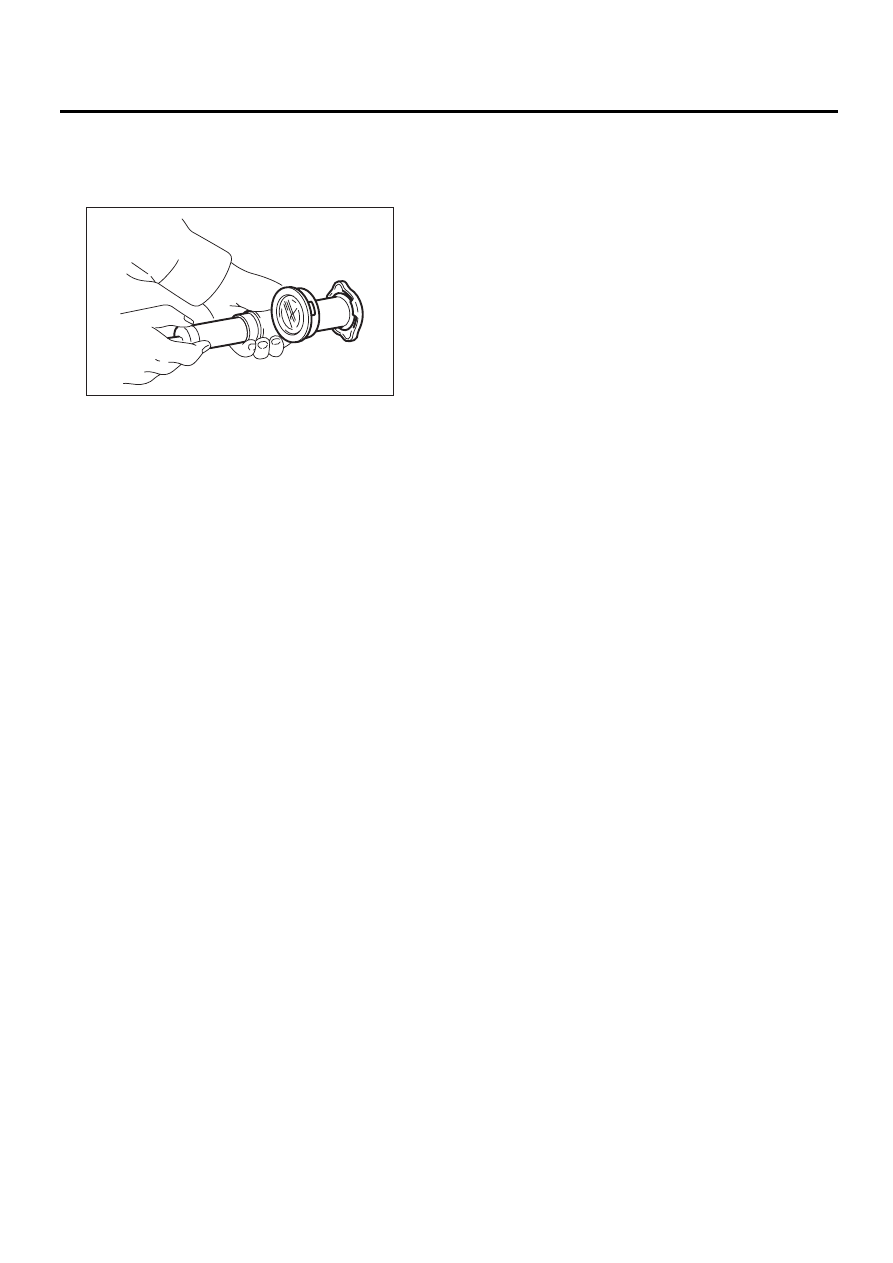

Крышка радиатора

СИСТЕМА ОХЛАЖДЕНИЯ

7. Крышка радиатора

A: ПРОВЕРКА

1) Присоедините крышку радиатора к тестеру.

2) Увеличивайте давление до остановки
стрелки измерителя тестера. Крышка радиато-
ра работает нормального, если она удержива-
ет давление на уровне нормативного предела в
течение 5 – 6 секунд. Замените крышку радиа-
тора, если ее клапан открывается при давле-
нии ниже нормативного предела.

Номинальное давление:

73,6 — 103,0 кПа (0,75 – 1,05 кгс/см

2

11 — 15 фунтов/кв. дюйм)

Нормативный предел давления:

63,6 кПа (0,65 кг/см

2

, 9 фунтов/кв. дюйм)

ОСТОРОЖНО:
Перед измерением тщательно удалите пос-
торонние материалы и ржавчину с крышки.
В противном случае, результаты проверки
будут неверными.

CO-00044

CO(H6DO)-26

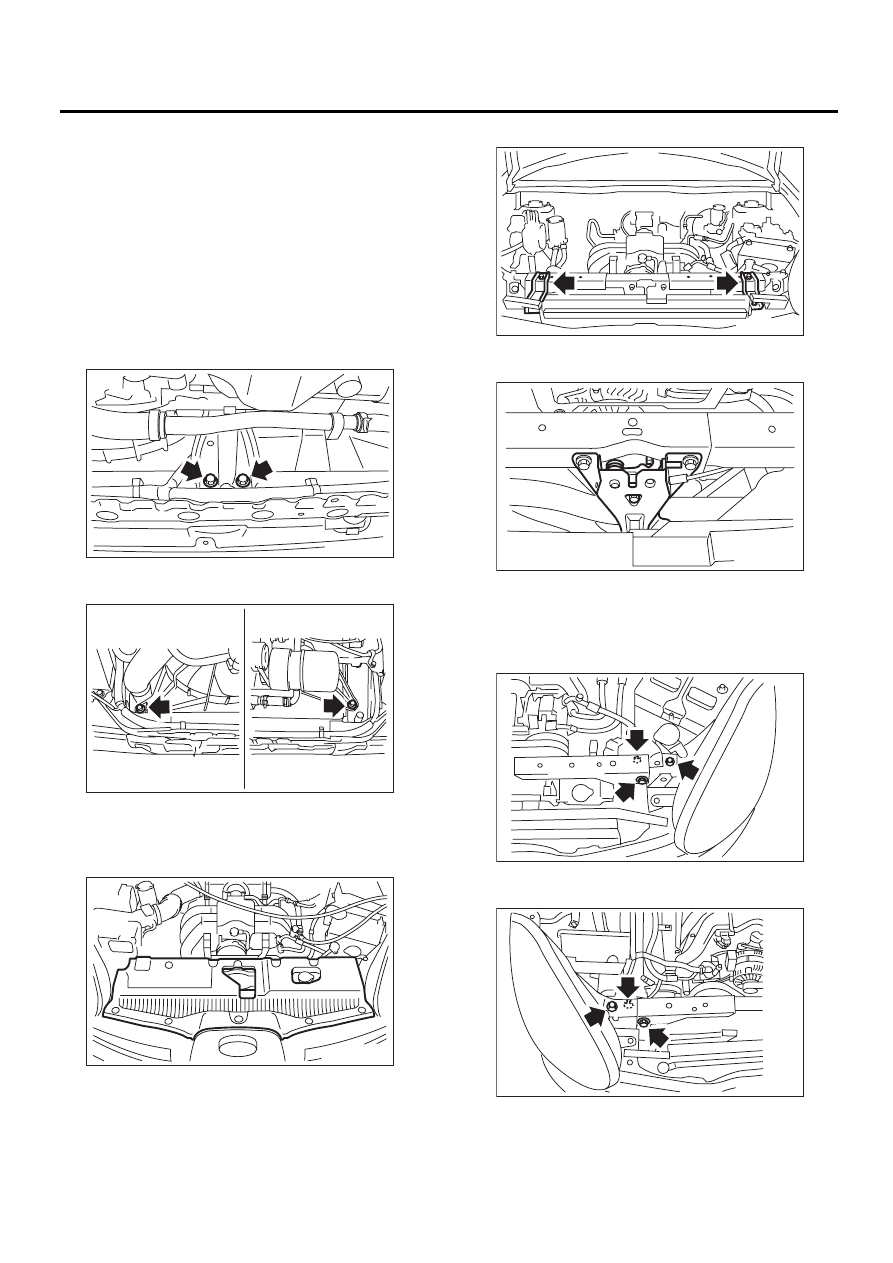

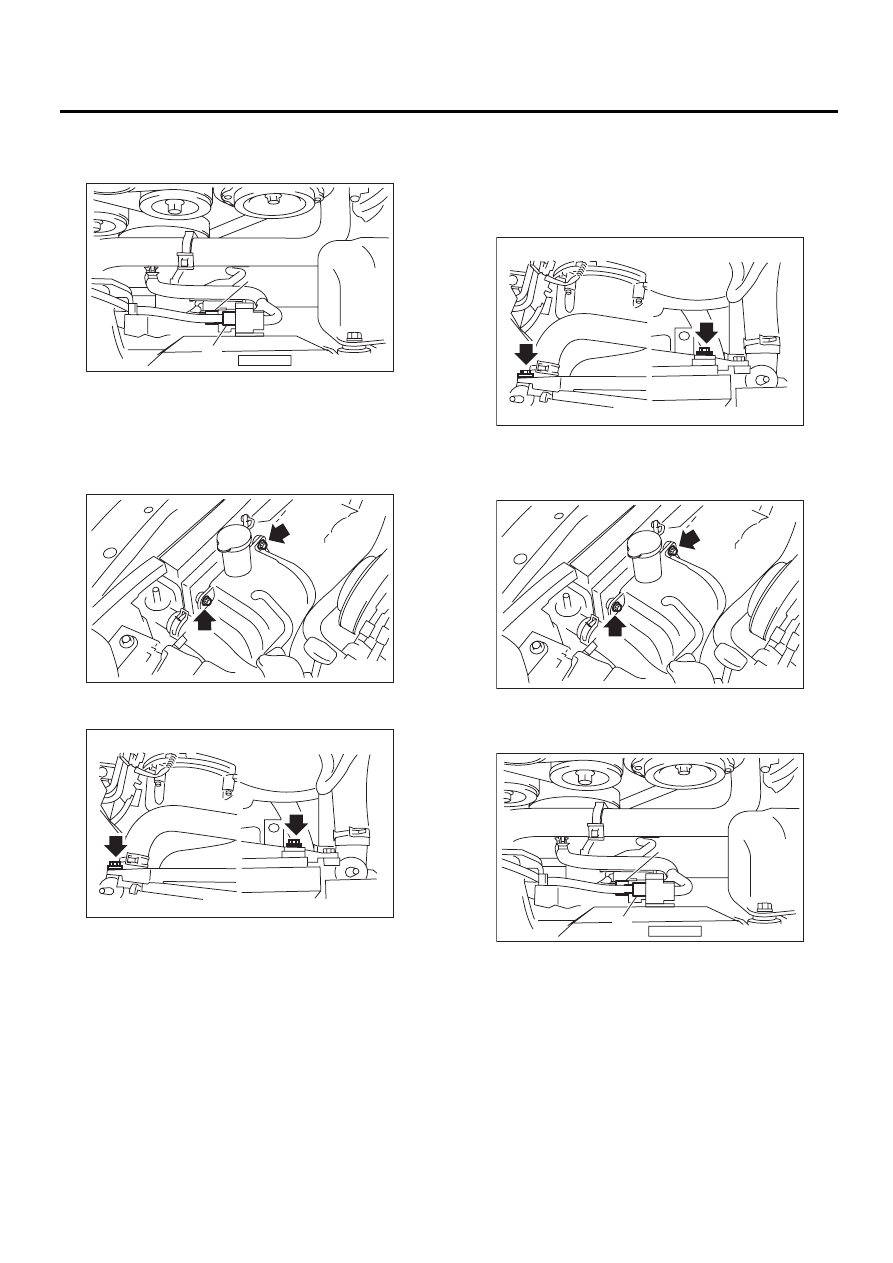

Основной вентилятор радиатора и двигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

8. Основной вентилятор

радиатора и двигатель
вентилятора

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Снимите крышку коллектора.
3) Отсоедините провод массы от аккумулятора.
4) Поднимите автомобиль на подъемнике.
5) Снимите нижний кожух.
6) Отверните болты на нижней части стойки
радиатора.

7) Отверните болты на нижней части кожуха
вентилятора радиатора.

8) Опустите автомобиль.
9) Снимите воздухозаборный короб. <См.
IN(H6DO)-7, СНЯТИЕ, Возд
ухозаборный короб.>
10) Снимите переднюю верхнюю крышку.

11) Снимите верхние кронштейны радиатора.

12) Снимите стойку радиатора.

(1) Снимите фиксатор.

(2) Снимите кронштейн шланга радиатора.
(3) Снимите зажим, удерживающий жгут про-
водки.
(4) Отверните болты на левой стороне стой-
ки радиатора.

(5) Отверните болты на правой стороне
стойки радиатора.

CO-02175

CO-02188

CO-02176

CO-02177

CO-02285

CO-02180

CO-02181

CO(H6DO)-27

Основной вентилятор радиатора и двигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

13) Отсоедините разъем от двигателя основно-
го вентилятора радиатора и от двигателя вспо-
могательного вентилятора радиатора.

14) Снимите расширительный бачок.

15) Отверните болты на верхней стороне кожу-
ха вентилятора радиатора.

16) Снимите кожух вентилятора радиатора.

ПРИМЕЧАНИЕ:
Поднимая кожух вентилятора радиатора вверх,
будьте осторожны, чтобы не ударить и не пов-
редить радиатор и шланги ATF.

B: УСТАНОВКА

1) Затяните болты на верхней стороне кожуха
вентилятора радиатора.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

2) Установите расширительный бачок.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

3) Присоедините разъем двигателя основного
вентилятора радиатора и разъем двигателя
вспомогательного вентилятора радиатора.

(A) Разъем двигателя основного вентилятора

радиатора

(B) Разъем двигателя вспомогательного венти-

лятора радиатора

CO-02286

(A)

(B)

CO-02287

CO-02189

(A) Разъем двигателя основного вентилятора

радиатора

(B) Разъем двигателя вспомогательного венти-

лятора радиатора

CO-02189

CO-02287

CO-02286

(A)

(B)
