Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 70





CO(H6DO)-20

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

6. Радиатор

A: СНЯТИЕ

ОСТОРОЖНО:
Радиатор находится под давлением. Перед
тем, как начать работать с радиатором, дож-
дитесь охлаждения двигателя.

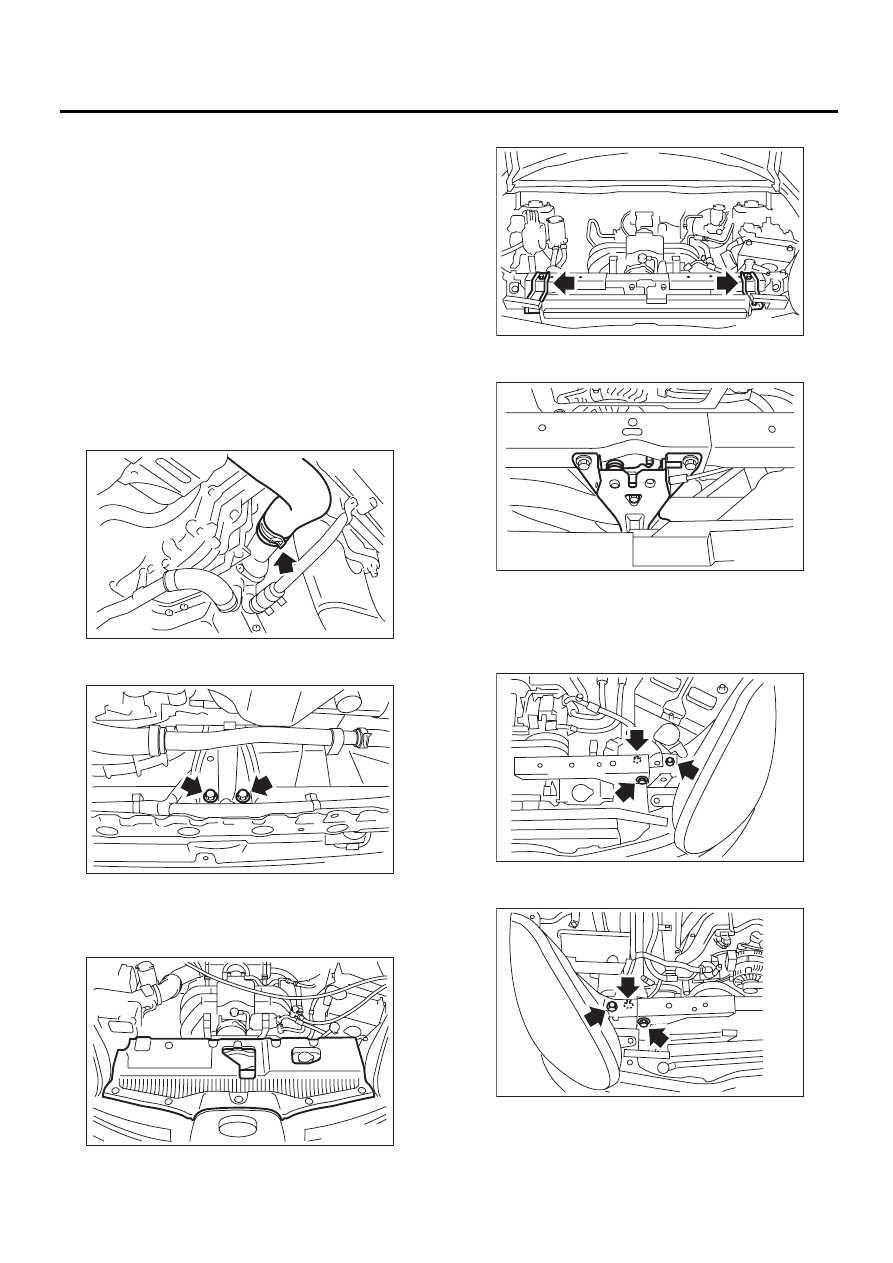

1) Установите автомобиль на подъемник.
2) Снимите крышку коллектора.
3) Отсоедините провод массы от аккумулятора.
4) Поднимите автомобиль на подъемнике.
5) Снимите нижний кожух.
6) Полностью слейте охлаждающую жидкость
двигателя. <См. CO(H6DO)-14
, СЛИВ ОХЛАЖ-
ДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА,
Охлаждающая жидкость двигателя.>
7) Отсоедините выпускной шланг от радиатора.

8) Отверните болты на нижней части стойки
радиатора.

9) Опустите автомобиль.
10) Снимите воздухозаборный короб. <См.
IN(H6DO)-7
, СНЯТИЕ, Воздухозаборный короб.>
11) Снимите переднюю верхнюю крышку.

12) Снимите верхние кронштейны радиатора.

13) Снимите стойку радиатора.

(1) Снимите фиксатор.

(2) Снимите кронштейн шланга радиатора.
(3) Снимите зажим, удерживающий жгут
проводки.
(4) Отверните болты на левой стороне стой-
ки радиатора.

(5) Отверните болты на правой стороне
стойки радиатора.

CO-02015

CO-02175

CO-02176

CO-02177

CO-02285

CO-02180

CO-02181

CO(H6DO)-21

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

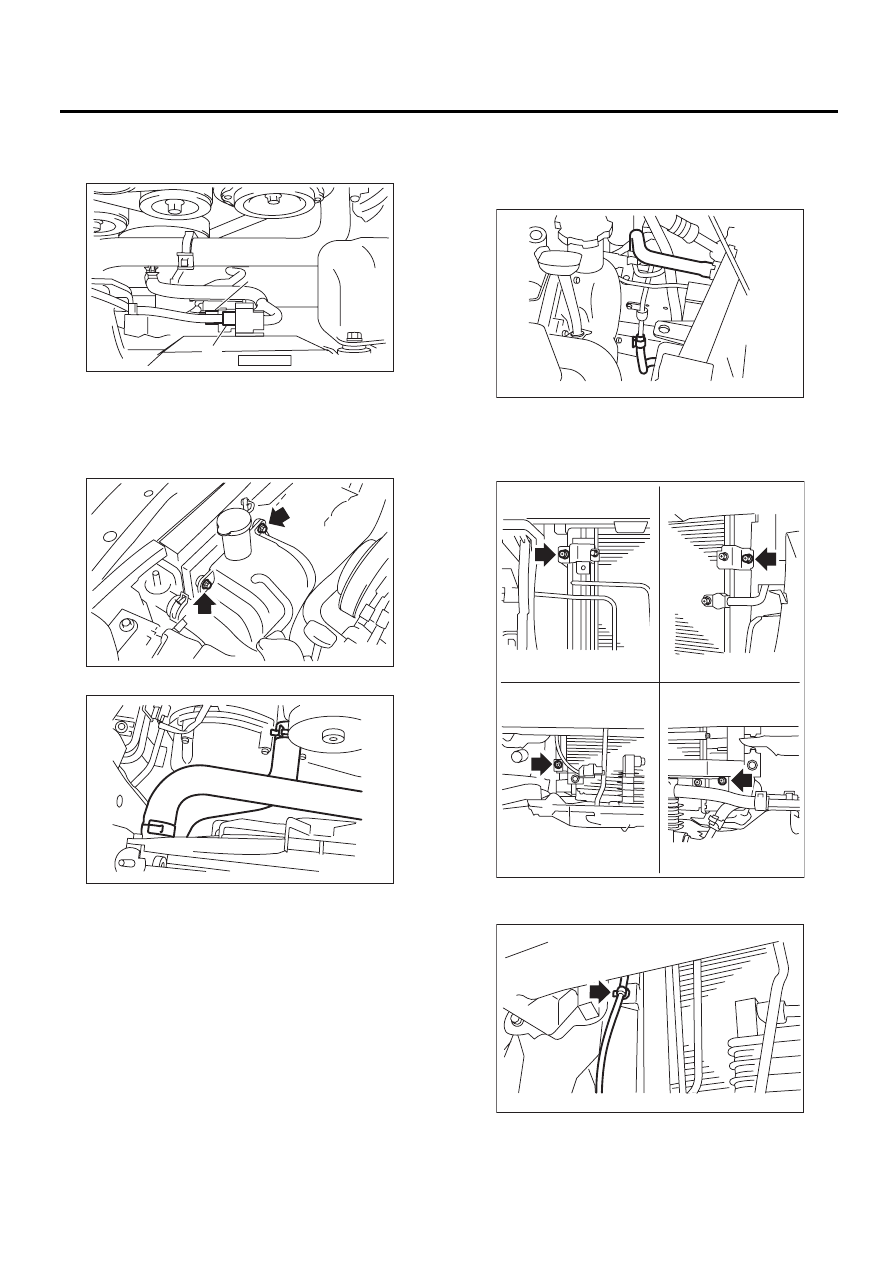

14) Отсоедините разъем от двигателя основно-
го вентилятора радиатора и от двигателя вспо-
могательного вентилятора радиатора.

15) Снимите расширительный бачок.

16) Отсоедините впускной шланг от радиатора.

17) Отсоедините шланг охладителя ATF от ра-
диатора.

ПРИМЕЧАНИЕ:
Заткните трубку ATF во избежание утечки ATF.

18) Снимите передний бампер. <См. EI-21, СНЯ-
ТИЕ, Передний бампер.>
19) Отверните болты, которые крепят радиа-
тор и конденсатор.

20) Снимите зажим, удерживающий жгут про-
водки датчика окружающей среды.

21) Поднимите радиатор вверх и снимите с ав-
томобиля.

(A) Разъем двигателя основного вентилятора радиатора

(B) Разъем двигателя вспомогательного вентилятора

радиатора

CO-02286

(A)

(B)

CO-02287

CO-02184

CO-02185

CO-02288

CO-02289

CO(H6DO)-22

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

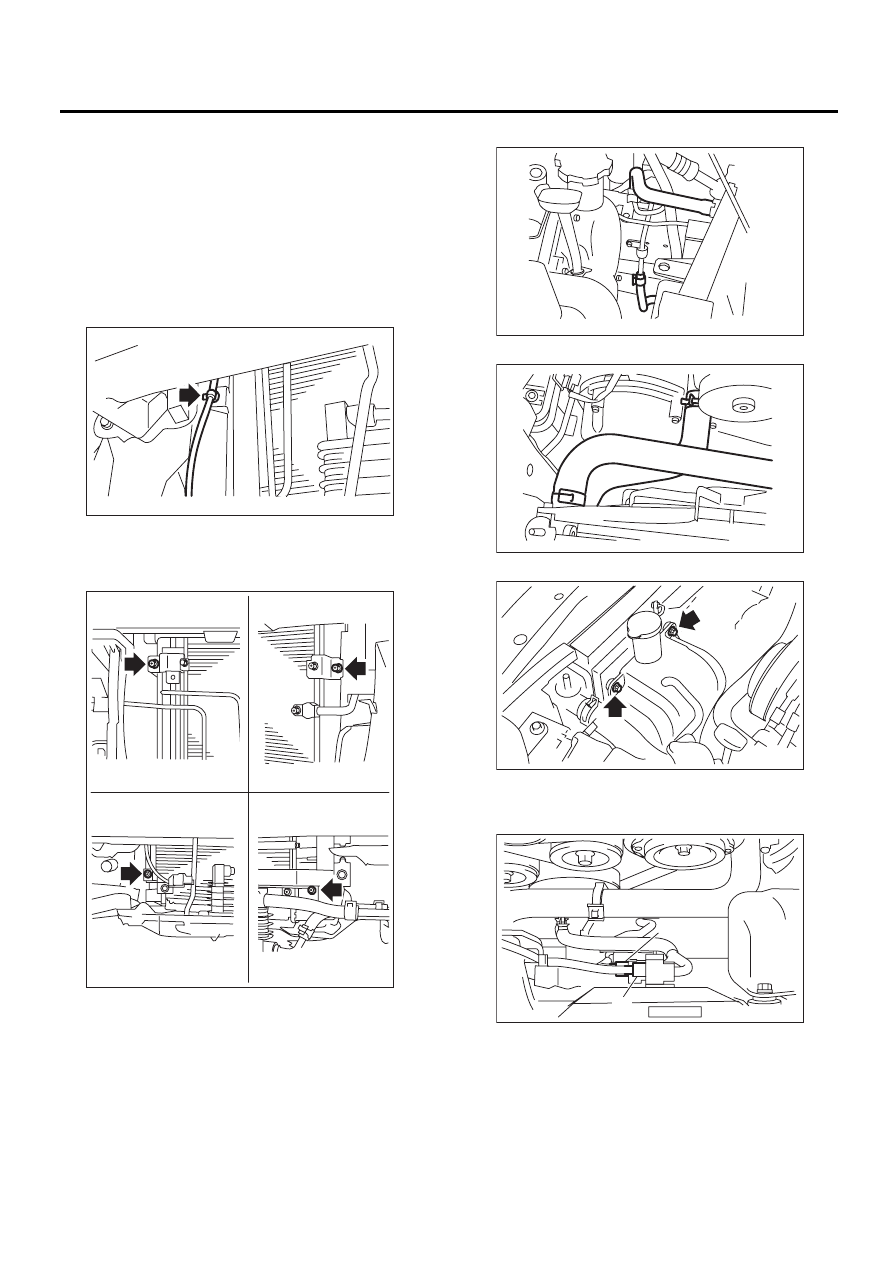

B: УСТАНОВКА

1) Установите нижнюю подушку радиатора на
автомобиль.
2) Установите радиатор на автомобиль.

ПРИМЕЧАНИЕ:
Вставьте штыри на нижней стороне радиатора
в нижнюю подушку радиатора со стороны ав-
томобиля.
3) При помощи зажима закрепите жгут прово-
дов датчика температуры окружающей среды.

4) Закрепите болтами радиатор и конденсатор.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

5) Установите передний бампер. <См. EI-22,
УСТАНОВКА, Передний бампер.>

6) Присоедините шланги охладителя ATF.

7) Присоедините впускной шланг радиатора.

8) Установите расширительный бачок.

9) Присоедините разъем двигателя основного
вентилятора радиатора и разъем двигателя
вспомогательного вентилятора радиатора.

CO-02289

CO-02288

(A) Разъем двигателя основного вентилятора

радиатора

(B) Разъем двигателя вспомогательного венти-

лятора радиатора

CO-02185

CO-02184

CO-02287

CO-02286

(A)

(B)

CO(H6DO)-23

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

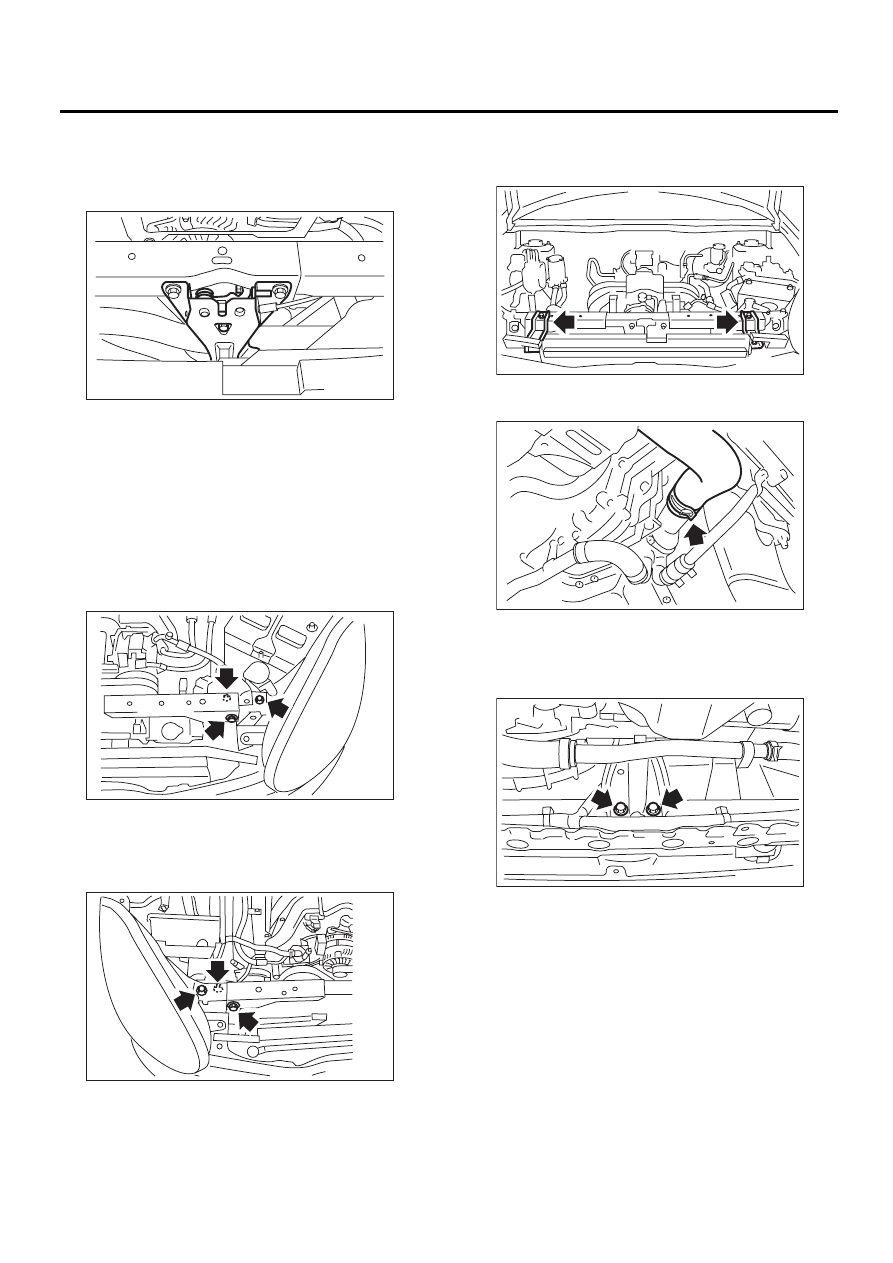

10) Установите стойку радиатора.

(1) Установите фиксатор.

Момент затяжки:

33 Нм (3,4 кгс-м, 25 фунт-сила-фут)

(2) Установите кронштейн шланга радиато-
ра.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

(3) Закрепите жгут проводки стойки радиа-
тора при помощи зажима.
(4) Затяните болты на левой стороне стойки
радиатора.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

(5) Затяните болты на правой стороне стой-
ки радиатора.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

11) Установите верхний кронштейн радиатора.
Момент затяжки:

12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

12) Поднимите автомобиль на подъемнике.
13) Присоедините выпускной шланг радиатора.

14) Затяните болты на нижней стороне стойки
радиатора.
Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

15) Установите нижний кожух.
16) Опустите автомобиль.
17) Присоедините провод массы к аккумулятору.
18) Залейте охлаждающую жидкость двигате-
ля. <См. CO(H6DO)-14, ЗАЛИВК
А ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Ох-
лаждающая жидкость двигателя.>
19) Проверьте уровень ATF и пополните его
при необходимости. <См. 5AT-30
, ПРОВЕРКА,
Жидкость автоматической трансмиссии.>
20) Установите переднюю верхнюю крышку.
21) Установите воздухозаборный короб. <См.
IN(H6DO)-7, УСТАНОВКА, Воздухозаборный
короб.>
22) Установите крышку коллектора.

CO-02285

CO-02180

CO-02181

CO-02177

CO-02015

CO-02175
