Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 72





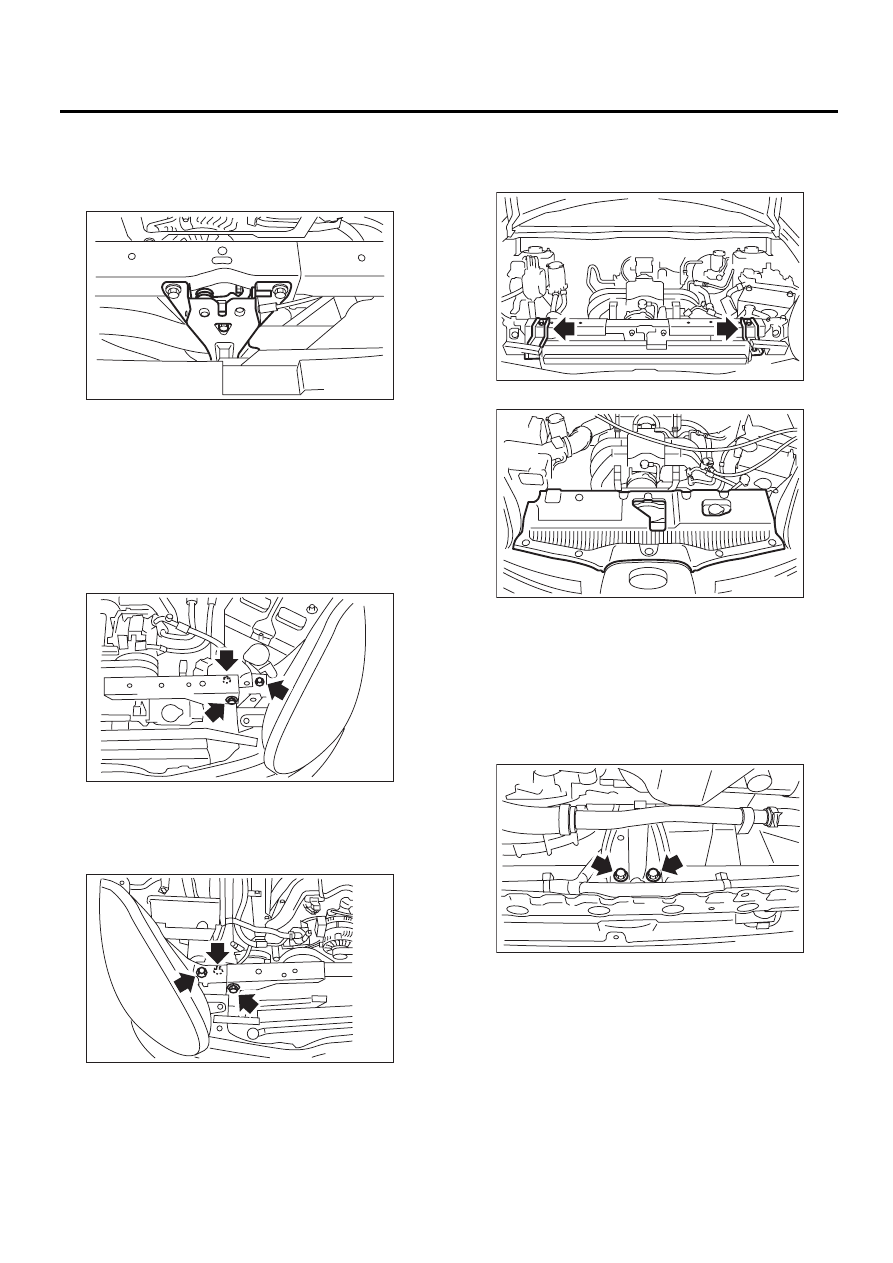

CO(H6DO)-28

Основной вентилятор радиатора и двигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

4) Установите стойку радиатора.

(1) Установите фиксатор.

Момент затяжки:

33 Нм (3,4 кгс-м, 25 фунт-сила-фут)

(2) Установите кронштейн шланга радиатора.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

(3) Закрепите жгут проводки стойки радиа-
тора при помощи зажима.
(4) Затяните болты на левой стороне стойки
радиатора.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

(5) Затяните болты на правой стороне стой-
ки радиатора.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

5) Установите верхний кронштейн радиатора.

Момент затяжки:

12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

6) Установите переднюю верхнюю крышку.

7) Установите воздухозаборный короб. <См.
IN(H6DO)-7, УСТАНОВКА, Воздухозаборный
короб.>
8) Поднимите автомобиль на подъемнике.
9) Затяните болты на нижней стороне стойки
радиатора.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

CO-02285

CO-02180

CO-02181

CO-02177

CO-02176

CO-02175

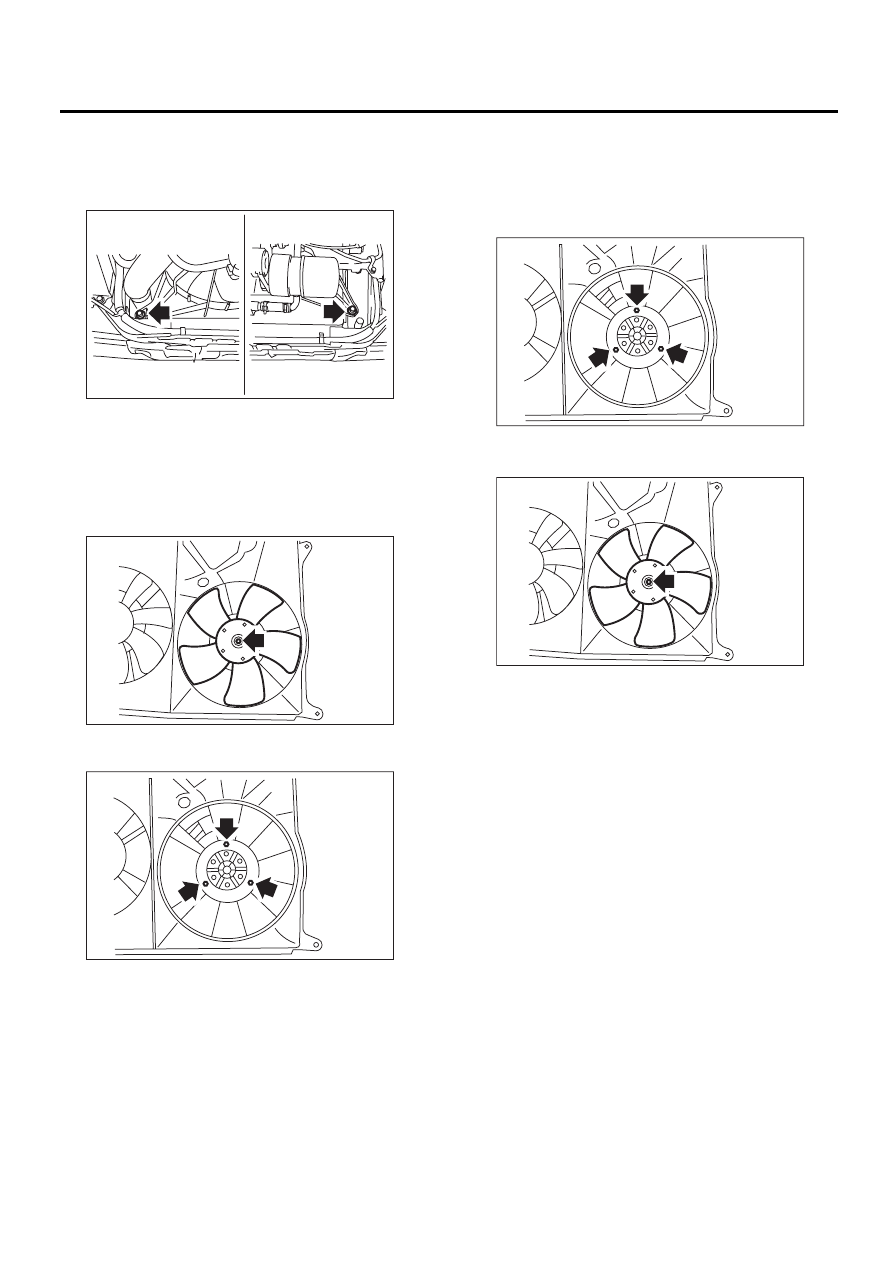

CO(H6DO)-29

Основной вентилятор радиатора и двигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

10) Затяните болты на нижней стороне кожуха
вентилятора радиатора.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

11) Установите нижний кожух.
12) Опустите автомобиль.
13) Присоедините провод массы к аккумулятору.
14) Установите крышку коллектора.

C: РАЗБОРКА

1) Снимите основной вентилятор радиатора.

2) Снимите двигатель основного вентилятора
радиатора.

D: СБОРКА

Производите сборку в порядке, обратном по-
рядку разборки.

Момент затяжки:

3,8 Нм (0,39 кгс-м, 2,8 фунт-сила-фут)

Момент затяжки:

6,3 Нм (0,64 кгс-м, 4,6 фунт-сила-фут)

CO-02188

CO-02283

CO-02200

CO-02200

CO-02283

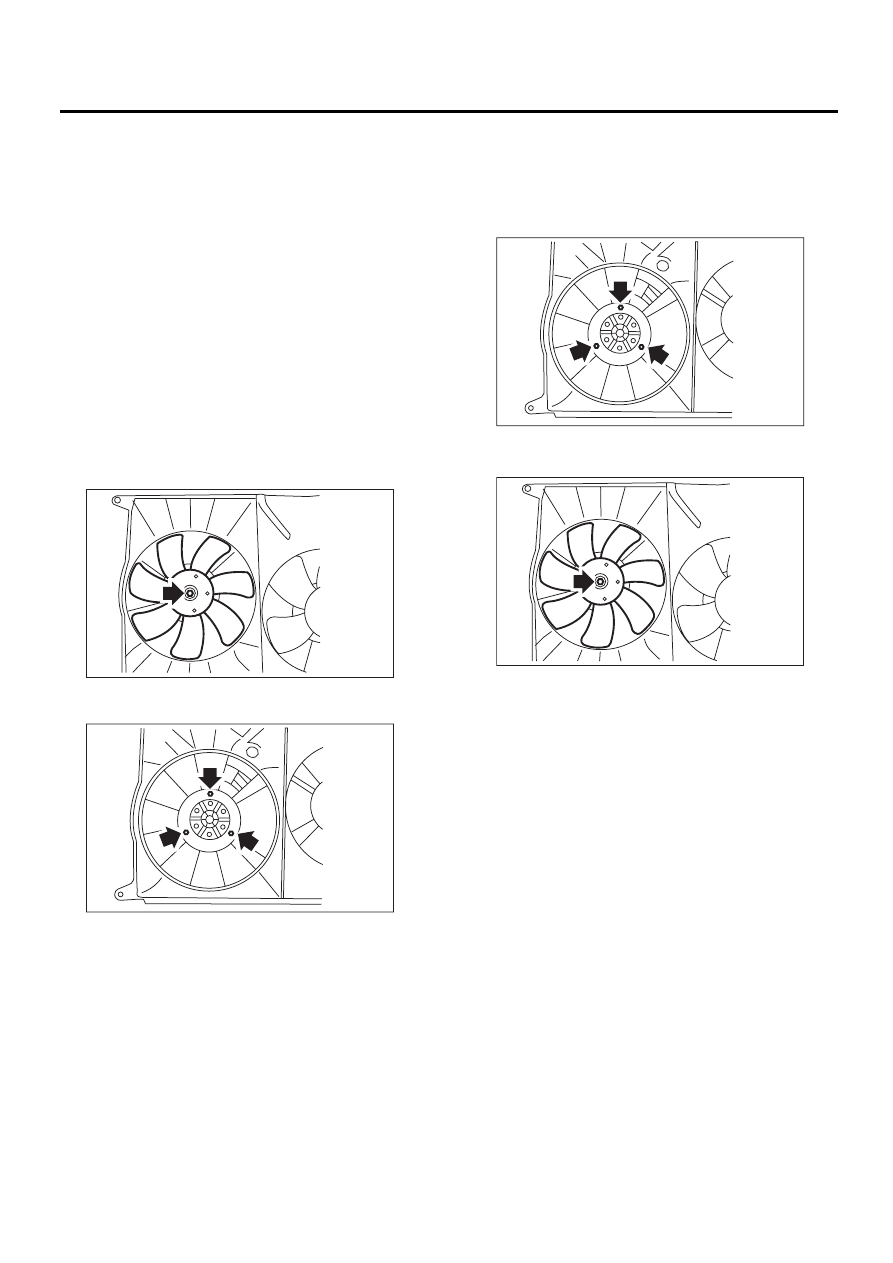

CO(H6DO)-30

Вспомогательный вентилятор радиатора и двигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

9. Вспомогательный

вентилятор радиатора и
двигатель вентилятора

A: СНЯТИЕ

Смотрите раздел “Основной вентилятор ради-
атора и двигатель вентилятора”. <См.
CO(H6DO)-26, СНЯТИЕ,
 Основной вентилятор
радиатора и двигатель вентилятора.>

B: УСТАНОВКА

Смотрите раздел “Основной вентилятор ради-
атора и двигатель вентилятора”. <См.
CO(H6DO)-27, УСТАНОВКА, Основно
й венти-
лятор радиатора и двигатель вентилятора.>

C: РАЗБОРКА

1) Снимите вспомогательный вентилятор ради-
атора.

2) Снимите двигатель вспомогательного венти-
лятора радиатора.

D: СБОРКА

Производите сборку в порядке, обратном по-
рядку разборки.

Момент затяжки:

3,8 Нм (0,39 кгс-м, 2,8 фунт-сила-фут)

Момент затяжки:

6,3 Нм (0,64 кгс-м, 4,6 фунт-сила-фут)

CO-02284

CO-02203

CO-02203

CO-02284

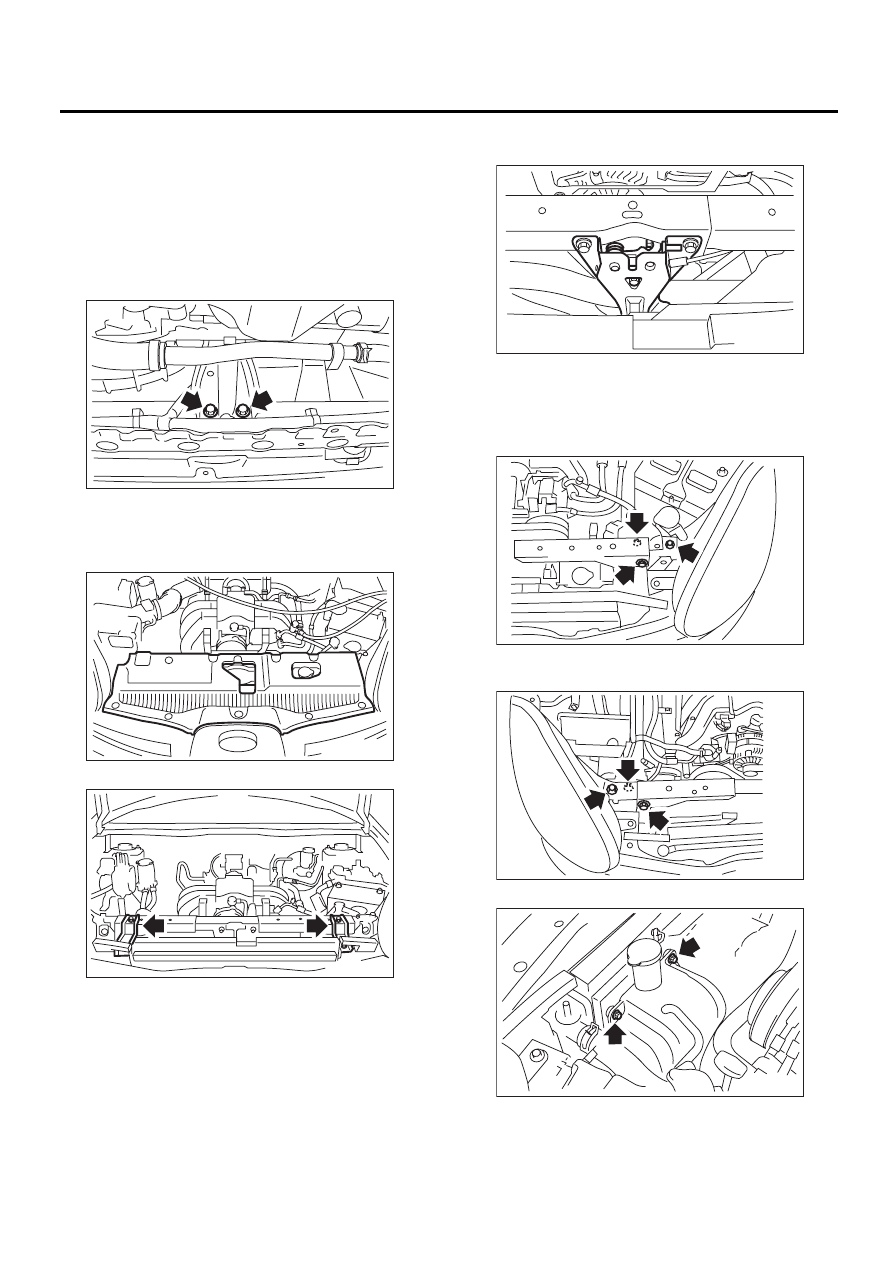

CO(H6DO)-31

Расширительный бачок

СИСТЕМА ОХЛАЖДЕНИЯ

10.Расширительный бачок

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Снимите крышку коллектора.
3) Поднимите автомобиль на подъемнике.
4) Снимите нижний кожух.
5) Отверните болты на нижней части стойки
радиатора.

6) Опустите автомобиль.
7) Снимите воздухозаборный короб. <См.
IN(H6DO)-7
, СНЯТИЕ, Воздухозаборный короб.>
8) Снимите переднюю верхнюю крышку.

9) Снимите верхние кронштейны радиатора.

10) Снимите стойку радиатора.

(1) Снимите фиксатор.

(2) Снимите кронштейн шланга радиатора.
(3) Снимите зажим, удерживающий жгут про-
водки.
(4) Отверните болты на левой стороне стой-
ки радиатора.

(5) Отверните болты на правой стороне
стойки радиатора.

11) Снимите расширительный бачок.

CO-02175

CO-02176

CO-02177

CO-02285

CO-02180

CO-02181

CO-02287
