Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 33





FU(H6DO)-42

Топливный насос

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

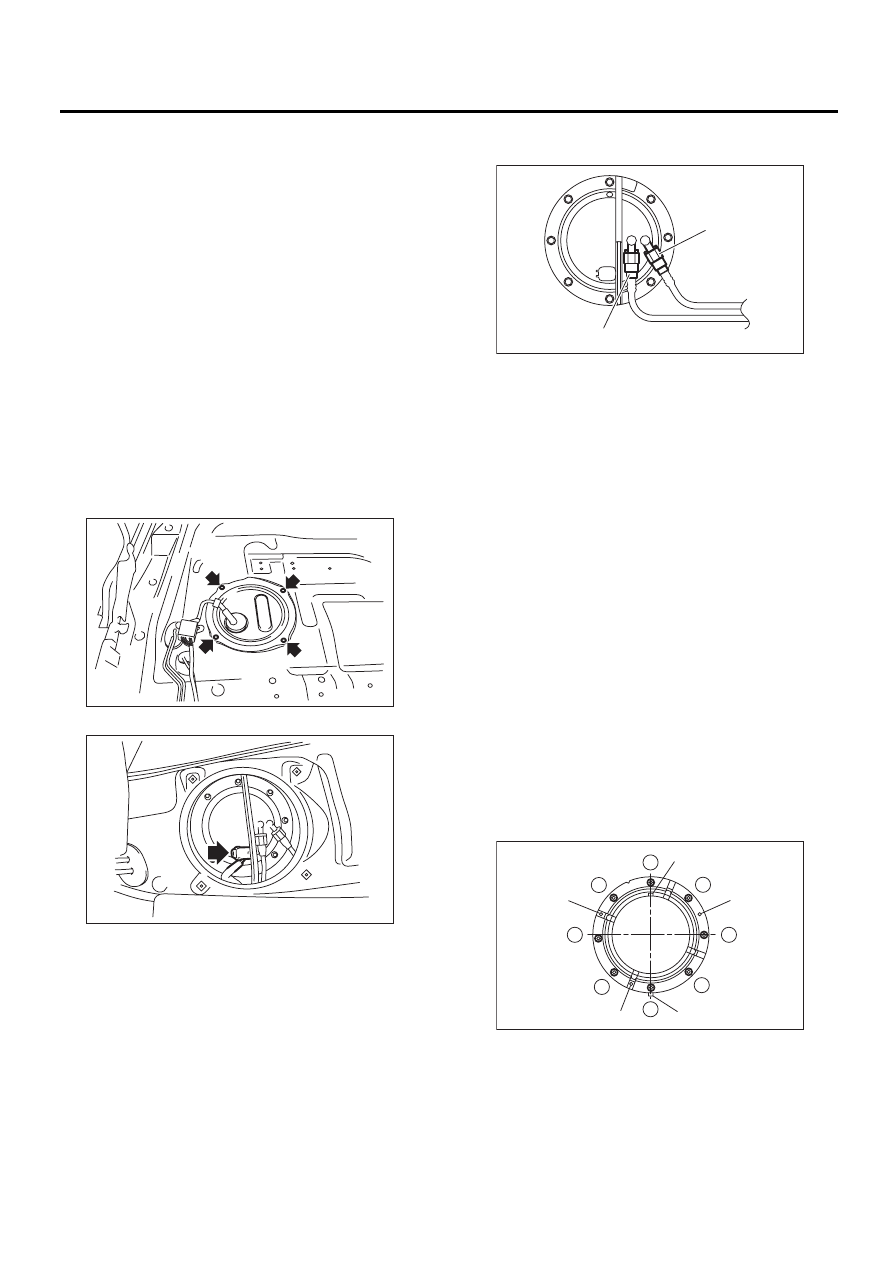

24.Топливный насос

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

ПРИМЕЧАНИЕ:
Узел топливного насоса состоит из топливного
насоса, топливного фильтра и датчика уровня
топлива.
1) Сбросьте давление в топливной системе.
<См. FU(H6DO)-37, С
НЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Слейте топливо. <См. FU(H6DO)-37, СЛИВ
ТОПЛИВА, ПРОЦЕДУРА, Топливо.>
3) Снимите второй ряд сидений. <См. SE-12,
СНЯТИЕ, Сиденья второго ряда.>
4) Снимите крышку сервисного отверстия.

5) Отсоедините разъем от топливного насоса.

6) Отсоедините быстроразъемное соединение,
затем отсоедините шланг подачи топлива и
шланг струйного насоса. <См. FU(H6DO)-47,
СНЯТИЕ, Магистрали подачи и отвода паров
топлива.>

7) Отверните гайки, которые крепят узел топ-
ливного насоса к топливному баку.

8) Снимите узел топливного насоса с топливно-
го бака.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия, обращая внимание на следую-
щее:
• Перед установкой убедитесь, что на сопря-
женных поверхностях нет топлива или инород-
ных частиц.
• Установите выступ (A) прокладки в направ-
лении передней части автомобиля.
• Вставьте выступ (B) прокладки в верхнюю
пластину. (3 места)
• Совместите выступ (C) узла топливного на-
соса и вырез на верхней пластине.
• Затяните гайки и болты на указанный мо-
мент затяжки в указанном на рисунке порядке.

ПРИМЕЧАНИЕ:
Используйте новую прокладку и фиксатор.

Момент затяжки:

4,4 Нм (0,45 кгс-м, 3,2 фунт-сила-фут)

FU-02681

FU-02669

(A) Шланг подачи топлива

(B) Шланг струйного насоса

FU-02670

(A)

(B)

1

2

3

4

5

6

7

8

(C)

(B)

(B)

(B)

(A)

FU-02835

FU(H6DO)-43

Топливный насос

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

C: ПРОВЕРКА

Подсоедините провода к клеммам разъема
топливного насоса и подайте питание от акку-
мулятора, чтобы убедиться, что насос работает.

ОСТОРОЖНО:
• Насухо вытрите топливо.
• Держите аккумулятор как можно дальше
от топливного насоса.
• Обязательно подавайте и отключайте пи-
тание только со стороны аккумулятора.
• Не допускайте продолжительной работы
топливного насоса в холостом режиме.

FU-01330

2
4
6

1
3
5

FU(H6DO)-44

Датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

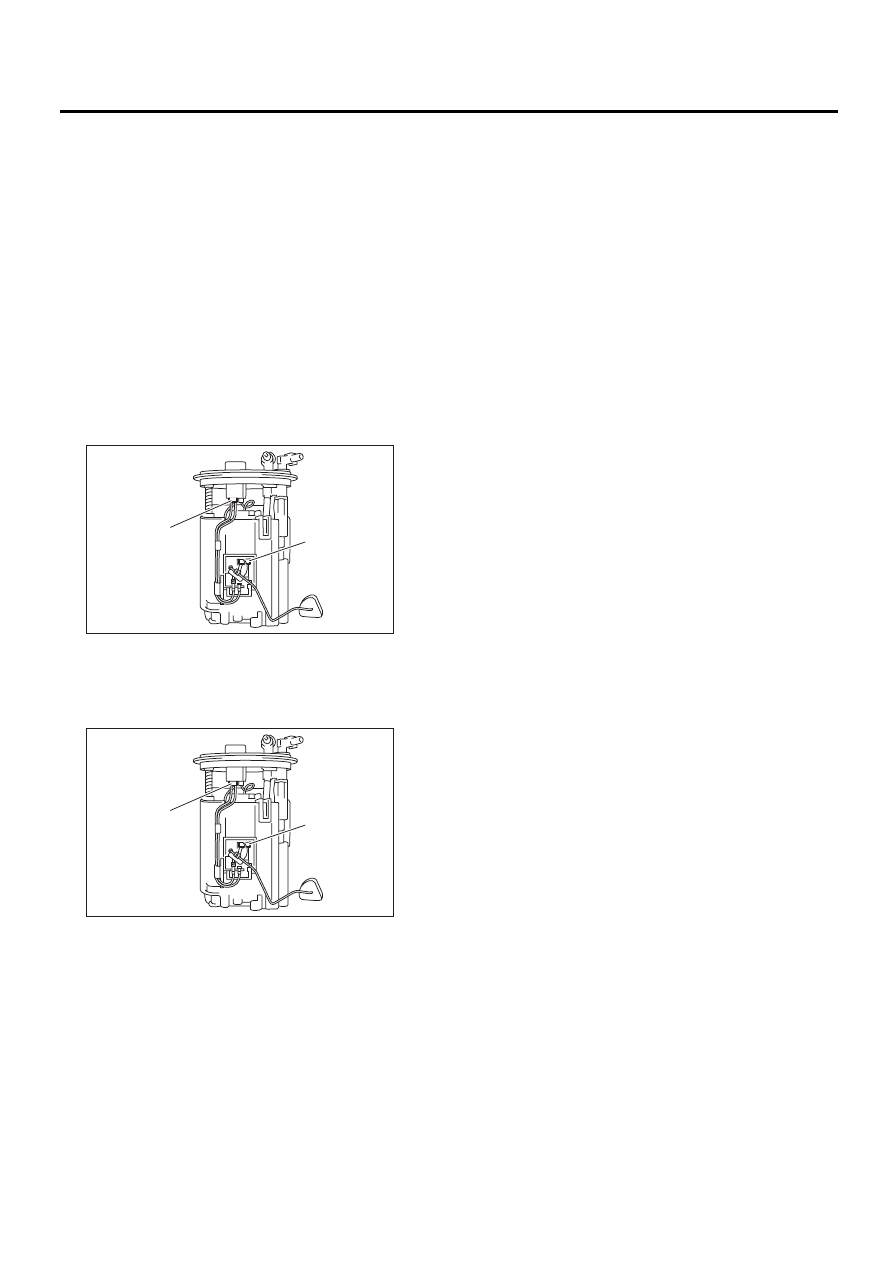

25.Датчик уровня топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

ПРИМЕЧАНИЕ:
Датчик уровня топлива встроен в узел топлив-
ного насоса.
1) Снимите узел топливного насоса. <См.
FU(H6DO)-42, СНЯТИЕ, Топлив
ный насос.>
2) Отсоедините разъем (A) от кронштейна топ-
ливного насоса.
3) Снимите датчик уровня топлива (B).

B: УСТАНОВКА

1) Установите датчик уровня топлива (B).
2) Присоедините разъем (A) к кронштейну топ-
ливного насоса.

3) Установите узел топливного насоса. <См.
FU(H6DO)-42
, УСТАНОВКА, Топливный насос.>

FU-03166

(A)

(B)

FU-03166

(A)

(B)

FU(H6DO)-45

Датчик подуровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

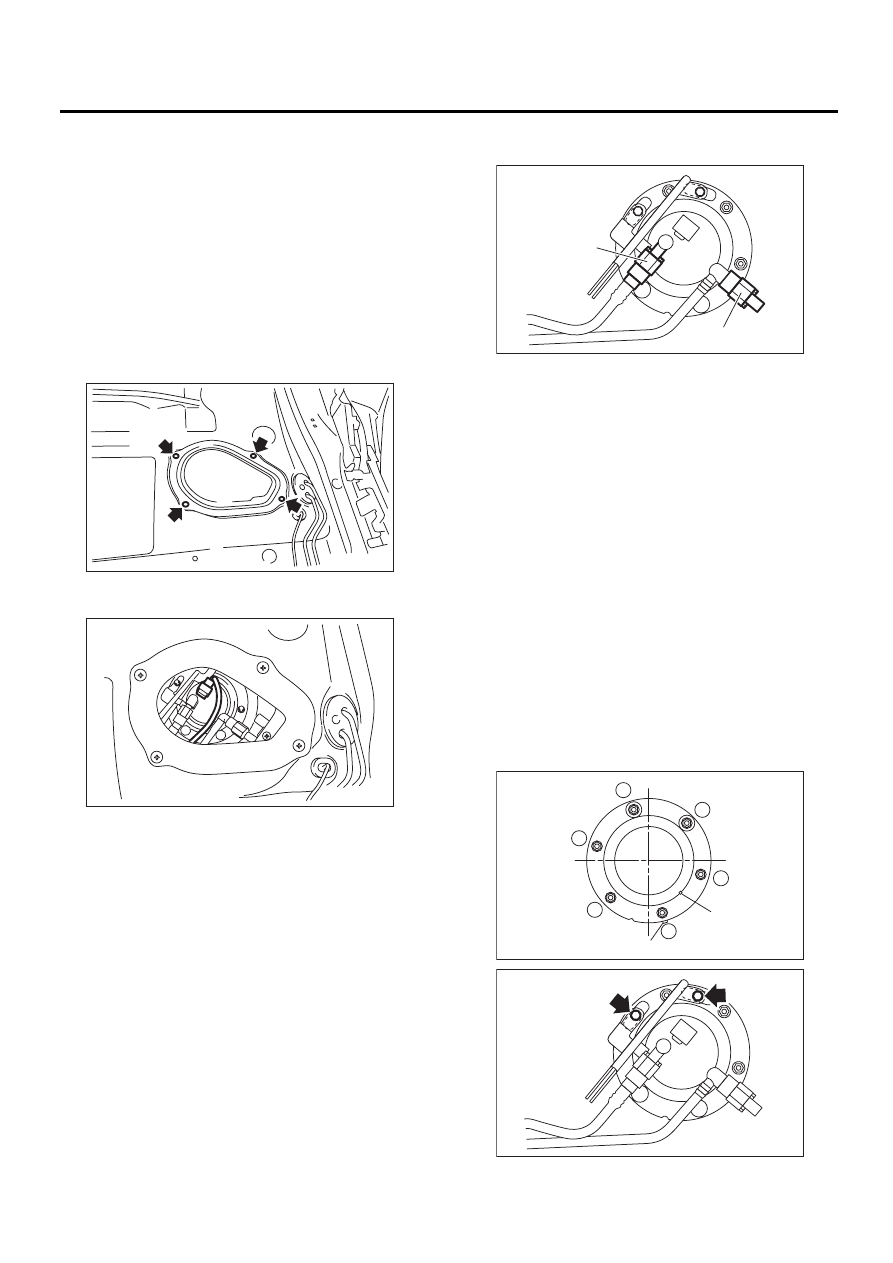

26.Датчик подуровня топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Слейте топливо. <См. FU(H6DO)-37, СЛИВ
ТОПЛИВА, ПРОЦЕДУРА, Топливо.>
2) Снимите второй ряд сидений. <См. SE-12,
СНЯТИЕ, Сиденья второго ряда.>
3) Снимите крышку сервисного отверстия.

4) Отсоедините разъем от датчика подуровня
топлива.

5) Отсоедините быстроразъемное соединение,
затем отсоедините шланг подачи топлива и
шланг струйного насоса. <См. FU(H6DO)-47,
СНЯТИЕ, Магистрали подачи и отвода паров
топлива.>

6) Отверните гайки и болты, которые крепят
датчик подуровня топлива к топливному баку.

7) Снимите датчик подуровня топлива.

B: УСТАНОВКА

Производите установку в порядке, обратном по-
рядку снятия, обращая внимание на следующее:
• Перед установкой убедитесь, что на сопря-
женных поверхностях нет топлива или инород-
ных частиц.
• Установите выступ прокладки (A) в положе-
ние, показанное на следующем рисунке.
• Совместите выступ (B) датчика подуровня
топлива с вырезом в верхней пластине датчи-
ка подуровня топлива.
• Затяните гайки и болты на указанный мо-
мент затяжки в указанном на рисунке порядке.

ПРИМЕЧАНИЕ:
Используйте новую прокладку и фиксатор.

Момент затяжки:

4,4 Нм (0,45 кгс-м, 3,2 фунт-сила-фут)

FU-02662

FU-02672

(A) Шланг струйного насоса
(B) Шланг подачи топлива

FU-02673

(B)

(A)

1

6

5

2

4

3

(B)

(A)

FU-02836

FU-02674
