FU(H6DO)-34

Реле топливного насоса

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

18.Реле топливного насоса

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите отделение для перчаток. <См. EI-37,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите крышку проводки (А).

4) Снимите реле топливного насоса.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

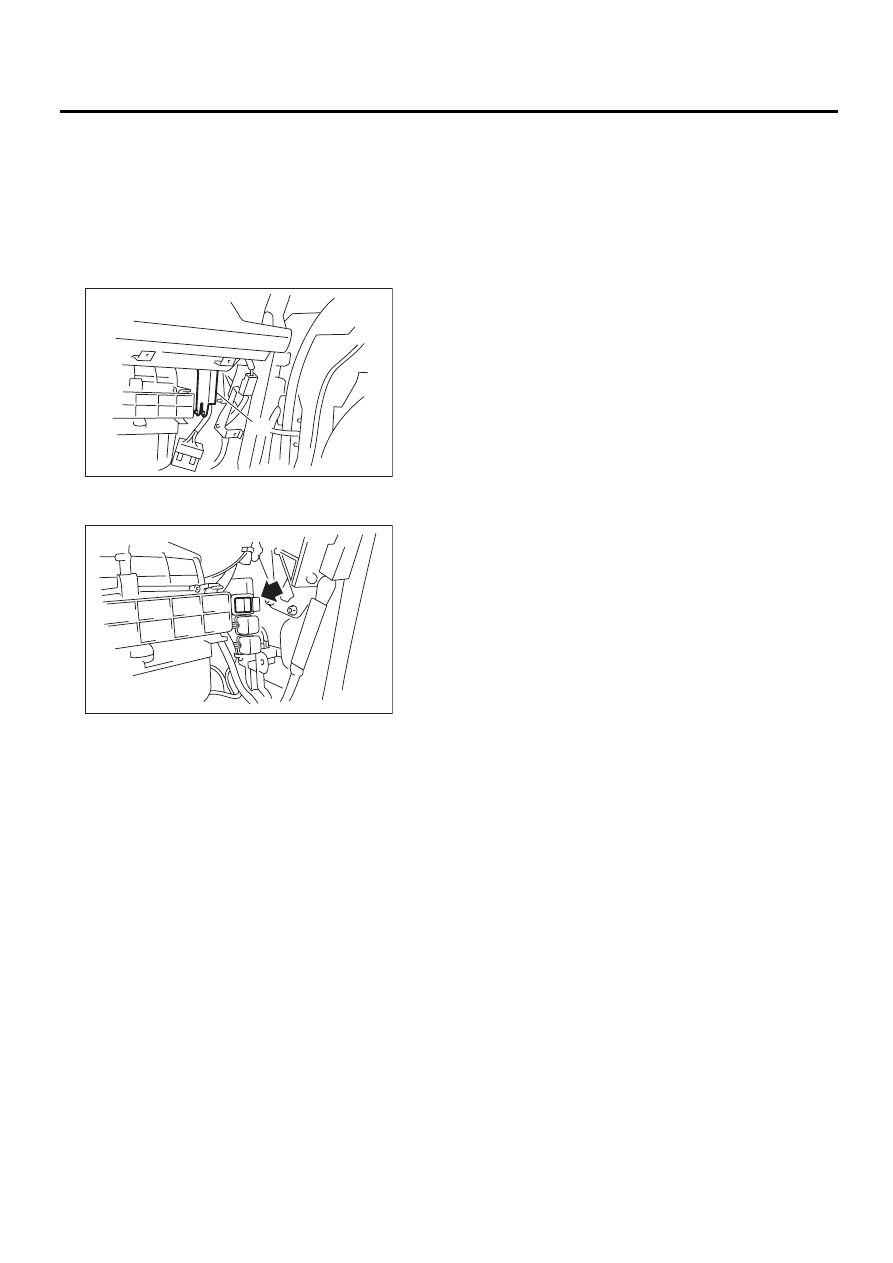

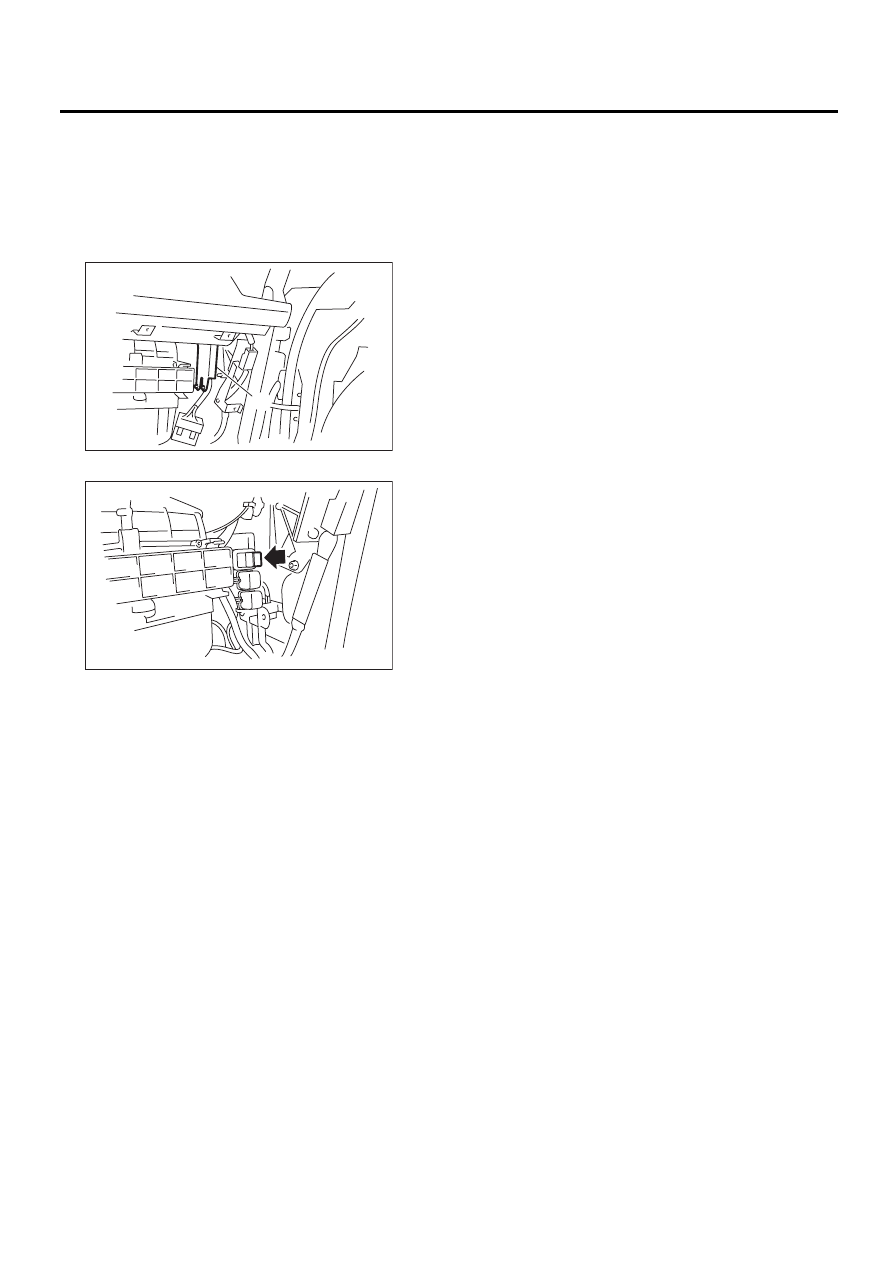

FU-02092

(A)

FU-02407

FU(H6DO)-35

Реле электронной дроссельной заслонки

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

19.Реле электронной

дроссельной заслонки

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите отделение для перчаток. <См. EI-37,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите крышку проводки (А).

4) Снимите реле электронной дроссельной за-
слонки.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

FU-02092

(A)

FU-02408

FU(H6DO)-36

Блок управления топливным насосом

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

20.Блок управления

топливным насосом

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку задней чет-
верти. <См. EI-45,
СНЯТИЕ, Отделка задней
четверти.>
3) Отсоедините разъем от блока управления
топливным насосом.
4) Снимите блок управления топливным насо-
сом.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

13 Нм (1,3 кгс-м, 9,6 фунт-сила-фут)

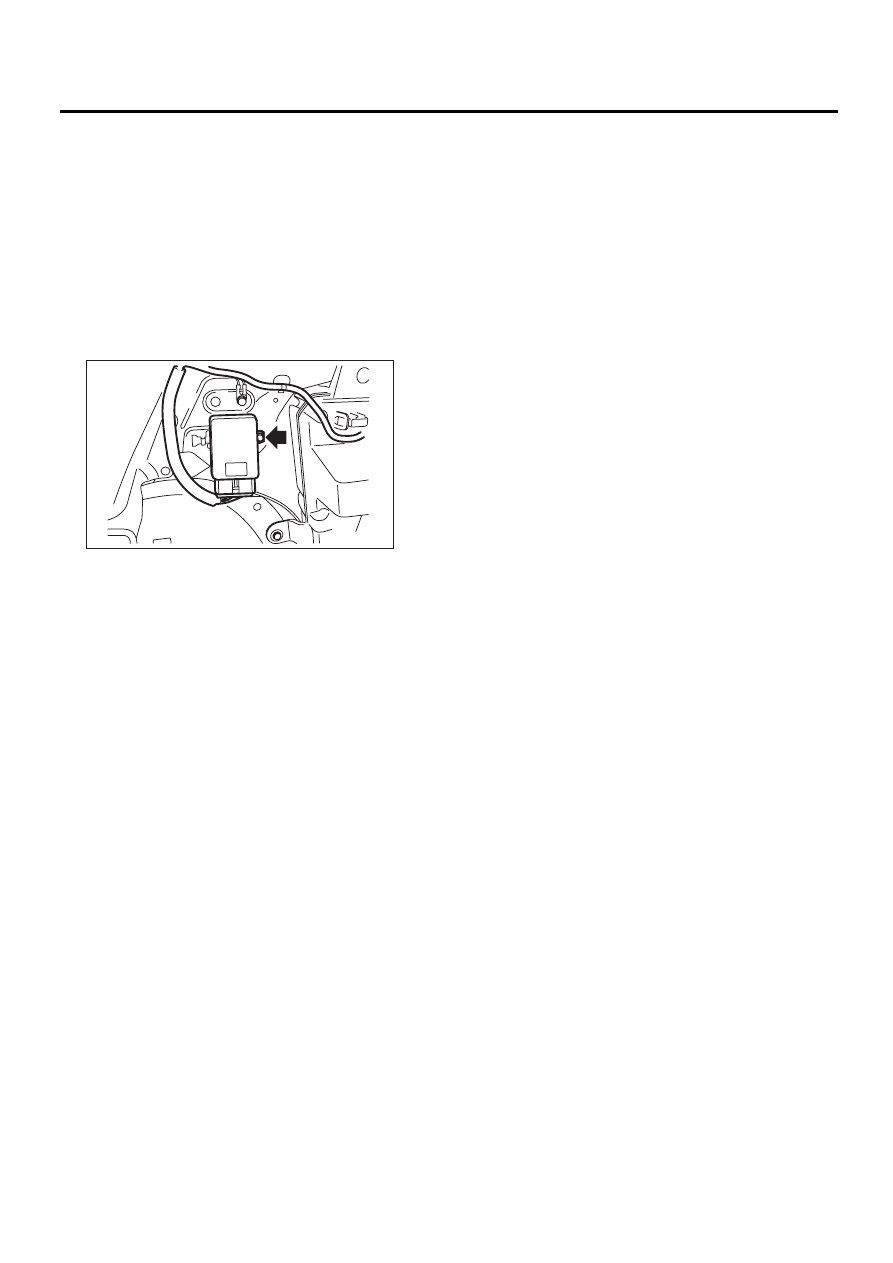

FU-02680

FU(H6DO)-37

Топливо

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

21.Топливо

A: ПРОЦЕДУРА

1. СНЯТИЕ ДАВЛЕНИЯ В ТОПЛИВНОЙ
СИСТЕМЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Извлеките предохранитель топливного на-
соса из главного блока предохранителей.

2) Запустите двигатель и оставьте его рабо-
тать пока он не заглохнет.
3) После того как двигатель заглохнет, провер-
ните коленчатый вал двигателя в течение еще
пяти секунд.
4) Поверните выключатель зажигания в поло-
жение OFF.

2. СЛИВ ТОПЛИВА

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.
3) Откройте люк заправочной горловины и сни-
мите крышку с горловины.
4) Поднимите автомобиль на подъемнике.
5) Снимите щиток топливного бака.

6) Установите емкость под автомобилем и от-
верните сливную пробку с топливного бака,
чтобы слить топливо.

7) Затяните пробку слива топлива.

ПРИМЕЧАНИЕ:
Установите новую прокладку.

Момент затяжки:

26 Нм (2,65 кгс-м, 19,2 фунт-сила-фут)

8) Установите щиток топливного бака.

ПРИМЕЧАНИЕ:
Установите новую гайку.

Момент затяжки:

Гайка

9 Нм (0,9 кгс-м, 6,6 фунт-сила-фут)

Болт

18 Нм (1,84 кгс-м, 13,3 фунт-сила-фут)

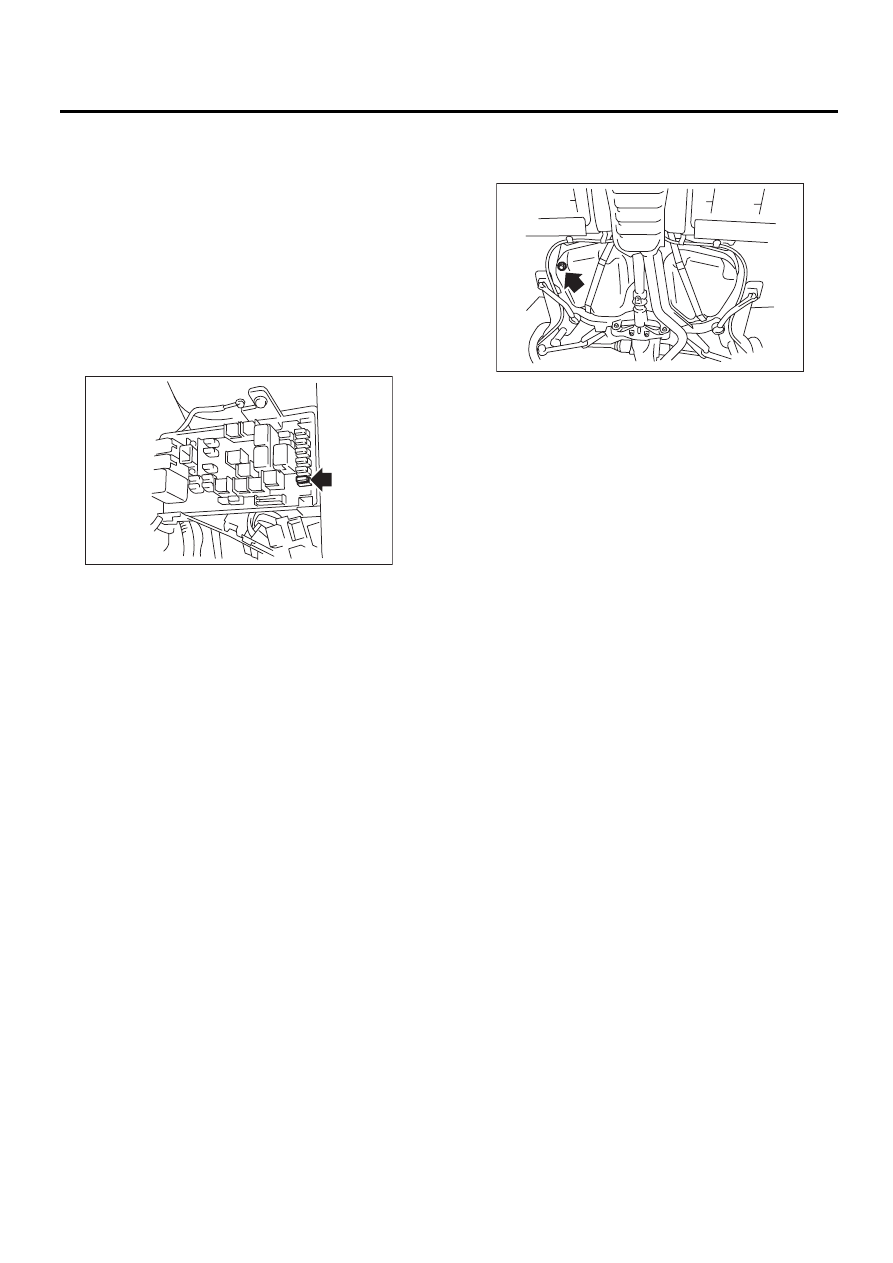

FU-01122

FU-02765
