Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 32





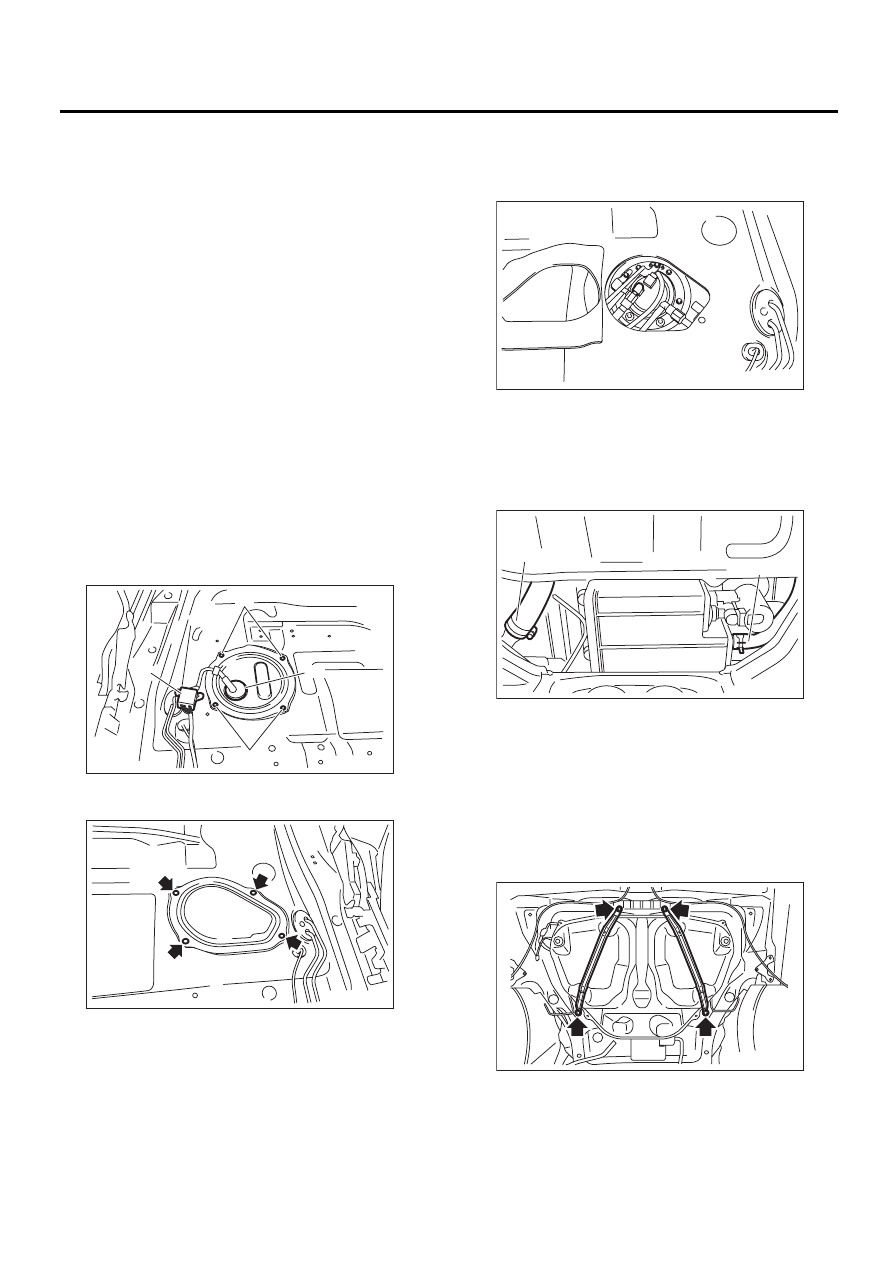

FU(H6DO)-38

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

22.Топливный бак

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Установите автомобиль на подъемник.
2) Сбросьте давление в топливной системе.
<См. FU(H6DO)-37
, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
3) Слейте топливо из топливного бака. <См.
FU(H6DO)-37,
СЛИВ ТОПЛИВА, ПРОЦЕДУРА,
Топливо.>
4) Снимите второй ряд сидений. <См. SE-12,
СНЯТИЕ, Сиденья второго ряда.>
5) Снимите крышку сервисного отверстия топ-
ливного насоса.

(1) Отсоедините разъем (C).
(2) Отверните болт (А).
(3) Протолкните проходную изолирующую
втулку (В) вниз и снимите крышку сервисно-
го отверстия.

6) Снимите крышку сервисного отверстия дат-
чика подуровня топлива.

7) Отсоедините быстроразъемное соединение
на магистрали подачи топлива. <См.
FU(H6DO)-47
, СНЯТИЕ, Магистрали подачи и
отвода паров топлива.>

8) Снимите задние колеса.
9) Поднимите автомобиль на подъемнике.
10) Снимите узел задней подвески. <См. RS-17,
СНЯТИЕ, Задний подрамник.>
11) Отсоедините шланг отвода паров топлива
(A) и шланг заливки топлива (B).

12) Снимите топливный бак с автомобиля.

ВНИМАНИЕ:
Для выполнения этой работы необходим по-
мощник.

(1) Подоприте топливный бак трансмисси-
онным домкратом.
(2) Снимите бандаж топливного бака, удер-
живающий топливный бак.
(3) Снимите топливный бак с автомобиля.

FU-02661

(A)

(A)

(B)

(C)

FU-02662

FU-02663

FU-03164

(A)

(B)

FU-02666

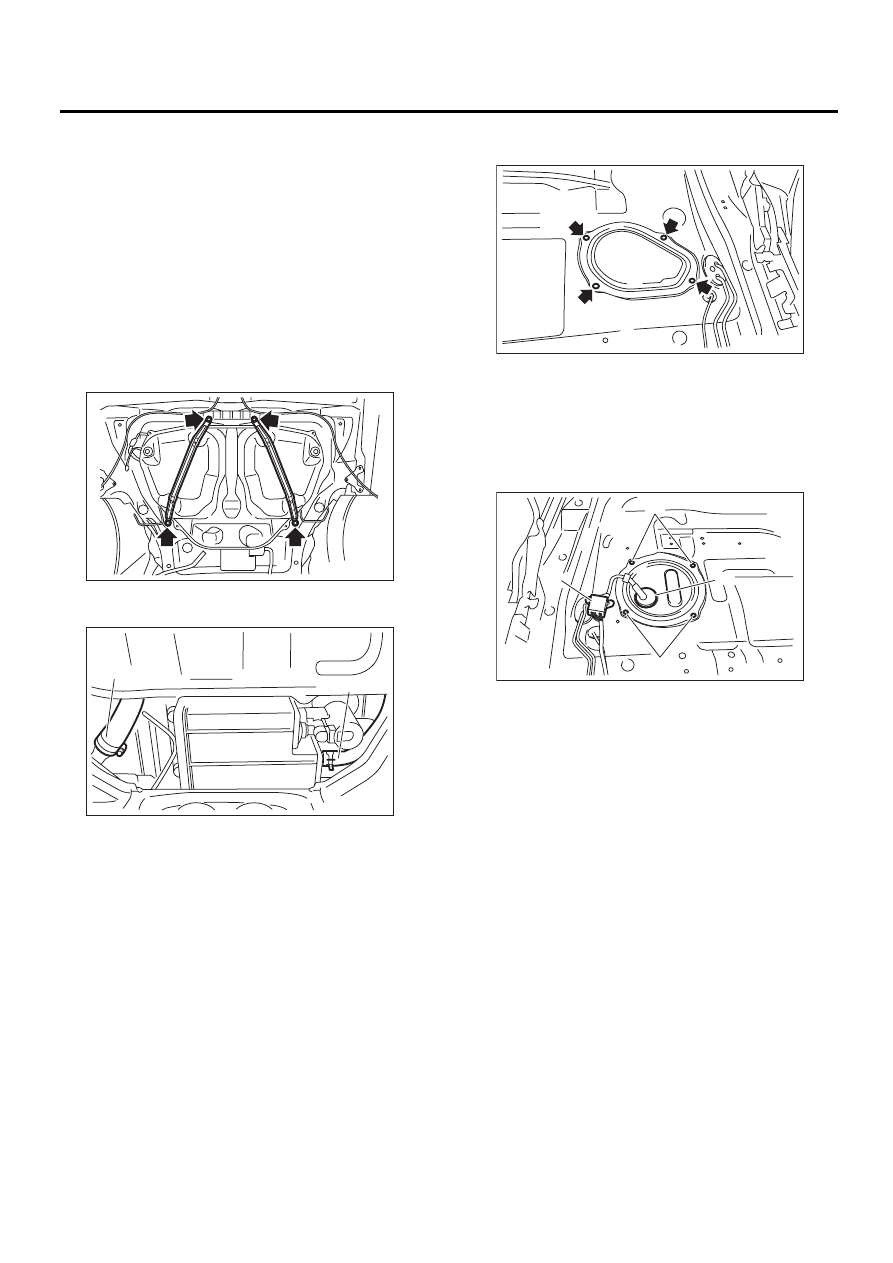

FU(H6DO)-39

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

1) Установите топливный бак на автомобиль.

ВНИМАНИЕ:
Для выполнения этой работы необходим
помощник.

(1) Поднимите топливный бак трансмисси-
онным домкратом.
(2) Установите топливный бак на автомо-
биль при помощи домкрата.
(3) Установите бандаж топливного бака,
удерживающий топливный бак.

Момент затяжки:

33 Нм (3,4 кгс-м, 25 фунт-сила-фут)

2) Присоедините шланг отвода паров топлива
(A) и шланг заливки топлива (B).

3) Установите узел задней подвески. <См. RS-

17, УСТАНОВКА, Задний подрамник.>
4) Опустите автомобиль.
5) Установите задние колеса.

Момент затяжки:

Колеса с хромированными дисками

150 Нм (15,3 кгс-м, 110,6 фунт-сила-фут)

Другие колеса

120 Нм (12,2 кгс-м, 88,5 фунт-сила-фут)

6) Соедините быстроразъемный соединитель
на шланге подачи топлива. <См. FU(H6DO)-48,
УСТАНОВКА, Магистрали подачи и отвода па-
ров топлива.>

7) Установите крышку сервисного отверстия
датчика подуровня топлива.

8) Установите крышку сервисного отверстия
топливного насоса.

(1) Нажмите на проходную изолирующую
втулку (B), чтобы установить ее на крышку
сервисного отверстия.
(2) Затяните болт (А).
(3) Присоедините разъем (C).

9) Установите сиденье второго ряда. <См. SE-

12, УСТАНОВКА, Сиденья второго ряда.>
10) Установите предохранитель топливного
насоса в главный блок предохранителей.
11) Присоедините провод массы к аккумулято-
ру.

C: ПРОВЕРКА

1) Проверьте, не имеются ли на топливном ба-
ке отверстия, трещины либо иные поврежде-
ния.
2) Убедитесь в отсутствии трещин на топлив-
ных шлангах и топливных трубках, а также про-
верьте, чтобы их соединения были затянуты.

FU-02666

FU-03164

(A)

(B)

FU-02662

FU-02661

(A)

(A)

(B)

(C)

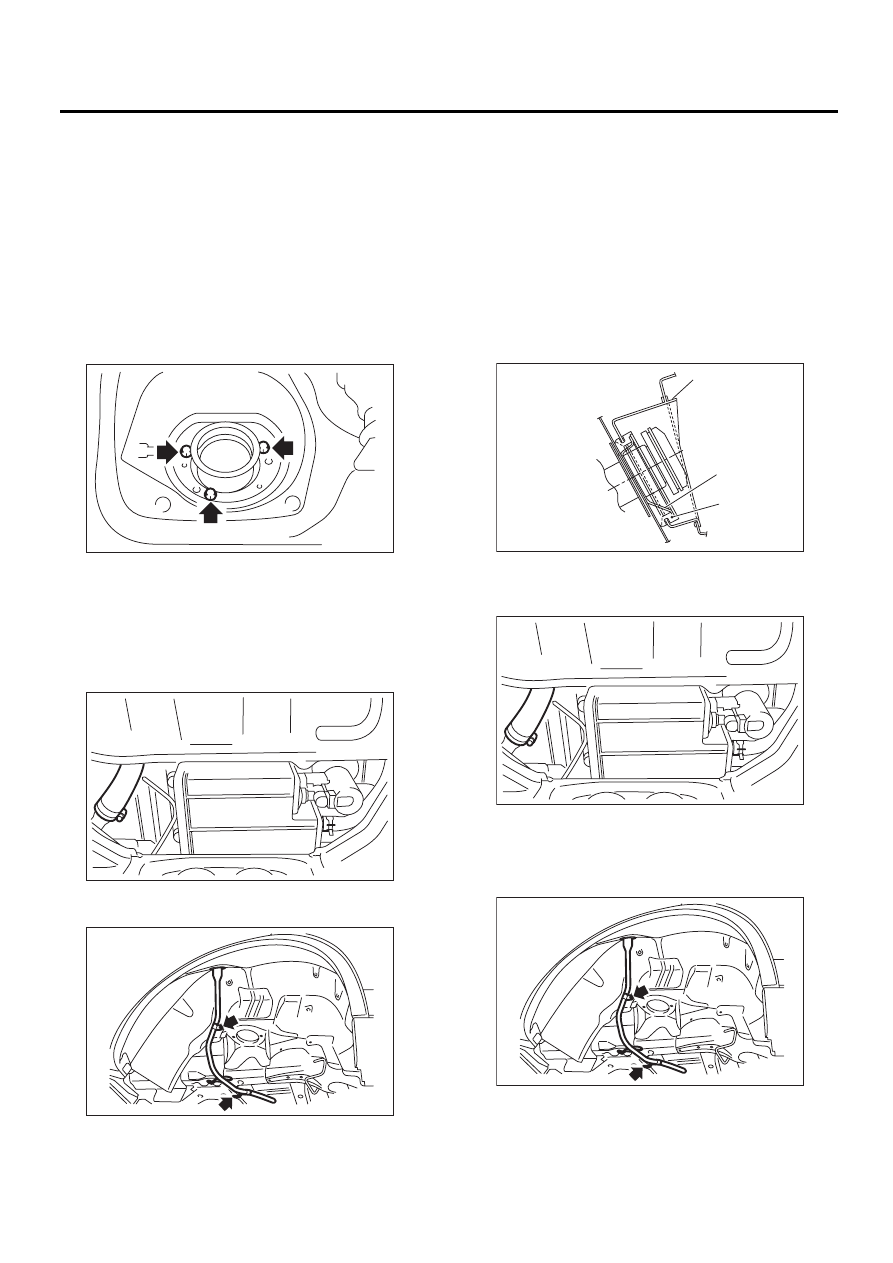

FU(H6DO)-40

Заправочная труба

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

23.Заправочная труба

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Слейте топливо из топливного бака. <См.
FU(H6DO)-37,
СЛИВ ТОПЛИВА, ПРОЦЕДУРА,
Топливо.>
2) Отверните винты, которые крепят прокладку.

3) Снимите правое заднее колесо.
4) Поднимите автомобиль на подъемнике.
5) Снимите брызговик. <См. EI-19, СНЯТИЕ,
Брызговик.>
6) Снимите узел задней подвески. <См. RS-17,
СНЯТИЕ, Задний подрамник.>
7) Отсоедините шланг заправки топлива.

8) Отверните болты, которые крепят кронш-
тейн заправочной трубы к кузову.

9) Снимите заправочную трубу, выводя ее под
автомобиль.

B: УСТАНОВКА

1) Откройте люк заправочной горловины.
2) Установите поддон (А) вместе с резиновым
уплотнением (C) и вставьте заправочную трубу
в отверстие с внутренней стороны фартука.
3) Совместите отверстия в горловине запра-
вочной трубы, установите манжету (В) и затя-
ните гайки.

ПРИМЕЧАНИЕ:
Если края резинового уплотнения загибаются
вовнутрь, то выправите их отверткой с плос-
ким жалом.

4) Правильно установите шланг заправки топ-
лива в нужном положении, а затем затяните
хомут.

5) Затяните болты, которые крепят кронштейн
заправочной трубы к кузову.

Момент затяжки:

17,5 Нм (1,78 кгс-м, 12,9 фунт-сила-фут)

6) Установите узел задней подвески. <См. RS-

17, УСТАНОВКА, Задний подрамник.>

FU-00095

FU-03165

FU-02667

FU-02766

(A)

(C)

(B)

FU-03165

FU-02667

FU(H6DO)-41

Заправочная труба

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

7) Установите брызговик. <См. EI-19, УСТА-
НОВКА, Брызговик.>
8) Опустите автомобиль.
9) Установите правое заднее колесо.

Момент затяжки:

Колеса с хромированными дисками

150 Нм (15,3 кгс-м, 110,6 фунт-сила-фут)

Другие колеса

120 Нм (12,2 кгс-м, 88,5 фунт-сила-фут)

10) Присоедините провод массы к аккумулято-
ру.
