Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 29





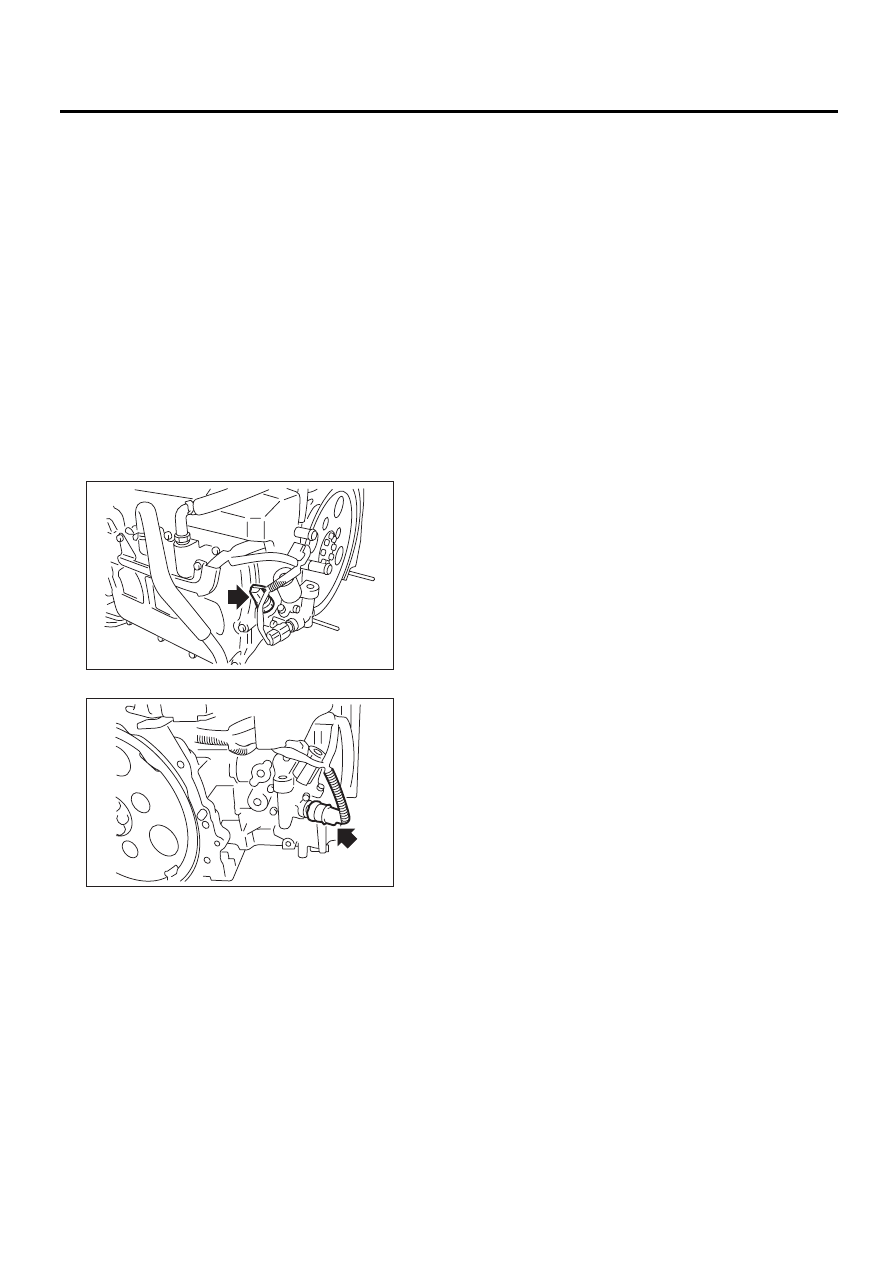

FU(H6DO)-26

Диагностический датчик давления масла системы управления изменением подъема клапанов

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

12.Диагностический датчик

давления масла системы
управления изменением
подъема клапанов

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.
3) Снимите воздухозаборную камеру. <См.
IN(H6DO)-6
, СНЯТИЕ, Воздухозаборная каме-
ра.>
4) Отсоедините разъем от диагностического
датчика давления масла системы управления
изменением подъема клапанов.
5) Снимите диагностический датчик давления
масла системы управления изменением подъ-
ема клапанов.
• Левая сторона

• Правая сторона

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Нанесите прокладочный герметик на резьбу
диагностического датчика давления масла
системы управления изменением подъема кла-
панов.

Прокладочный герметик:

THREE BOND 1324 (Деталь № 004403042)
или эквивалентный

Момент затяжки:

17 Нм (1,7 кгс-м, 12,5 фунт-сила-фут)

FU-02136

FU-02137

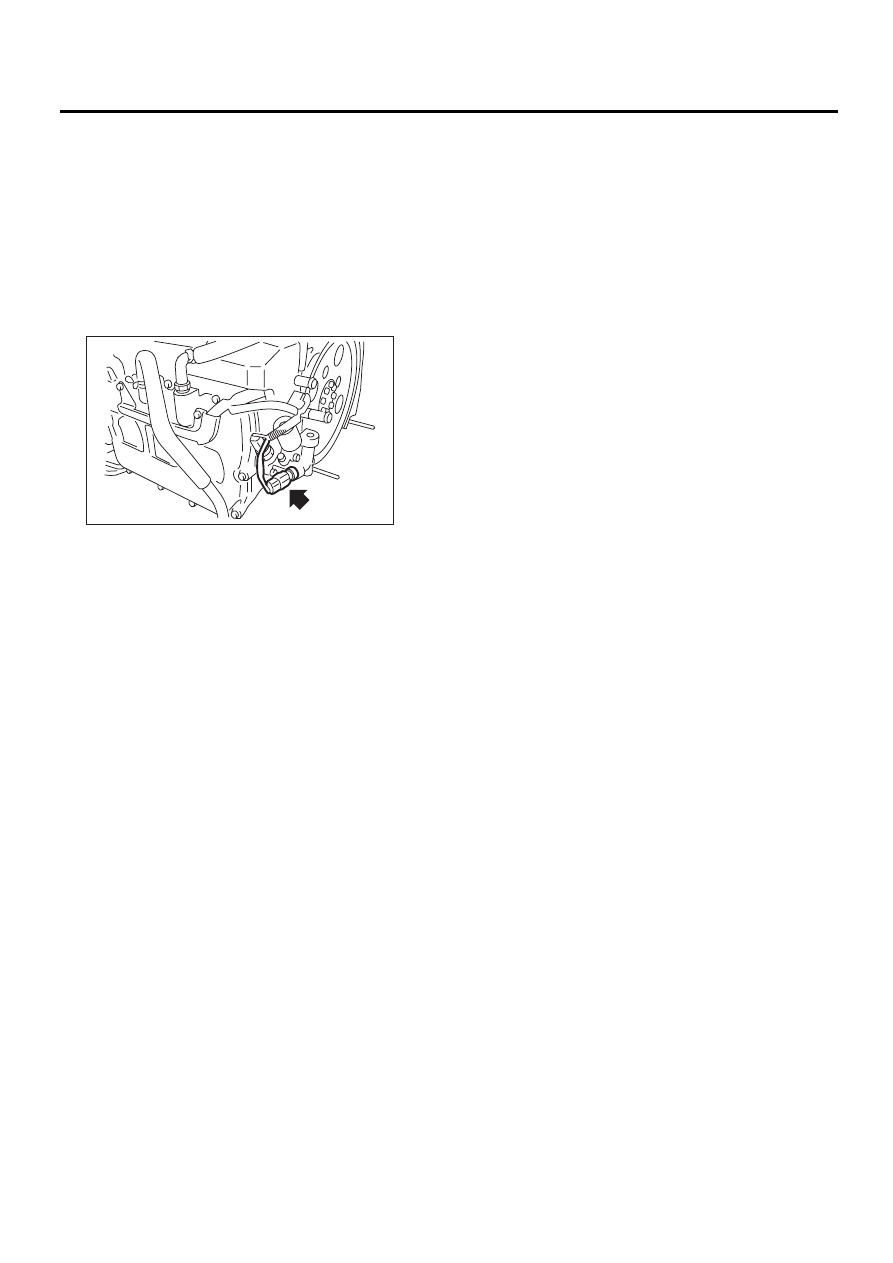

FU(H6DO)-27

Датчик температуры масла

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

13.Датчик температуры масла

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.
3) Снимите воздухозаборную камеру. <См.
IN(H6DO)-6
, СНЯТИЕ, Воздухозаборная каме-
ра.>
4) Отсоедините разъем от датчика температу-
ры масла.
5) Снимите датчик температуры масла.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

FU-02138

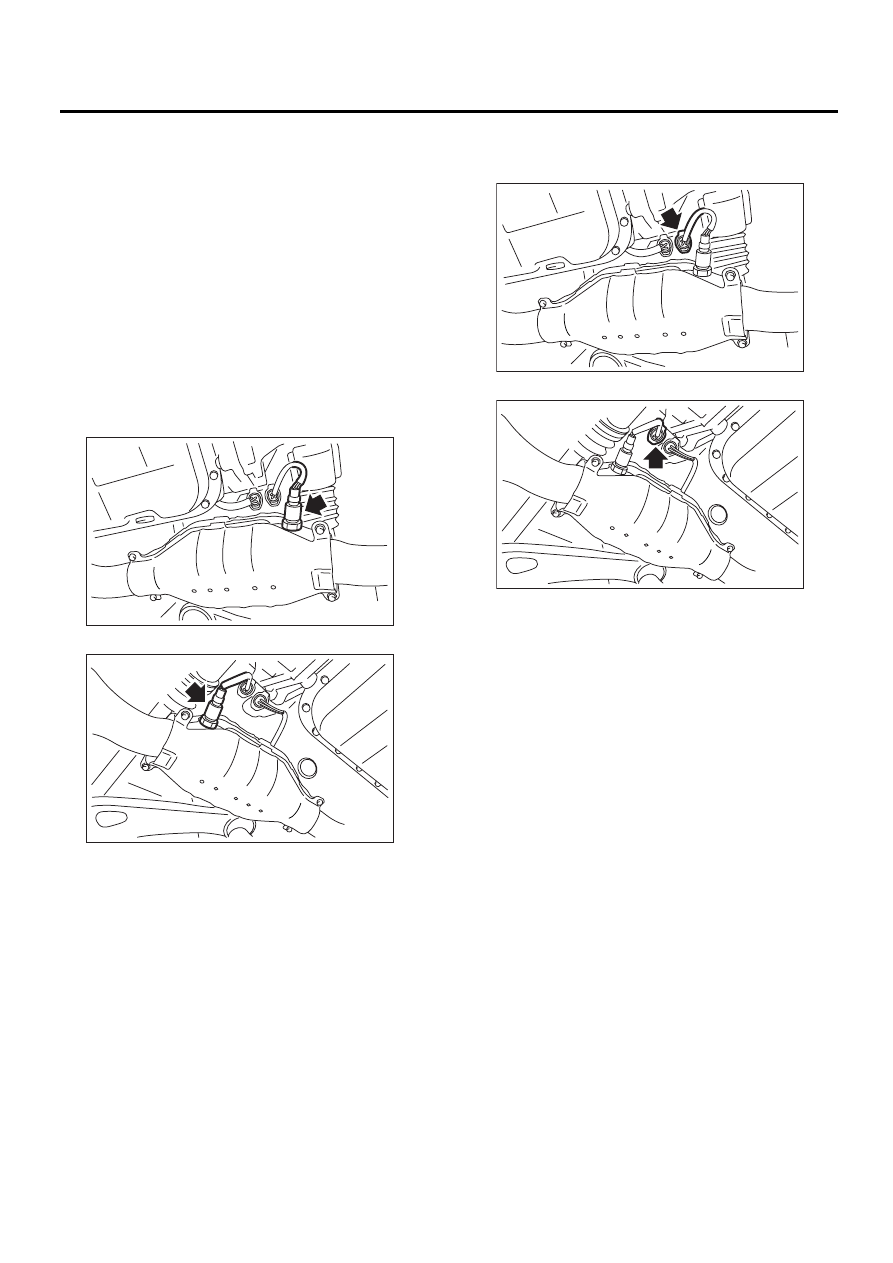

FU(H6DO)-28

Передний датчик кислорода (качества топливовоздушной смеси)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

14.Передний датчик

кислорода (качества
топливовоздушной смеси)

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.
3) Поднимите автомобиль на подъемнике.
4) Отсоедините разъем от переднего датчика
кислорода.
• Левая сторона

• Правая сторона

5) Нанесите аэрозольную смазку на резьбовую
часть переднего датчика кислорода и оставьте
его на минуту или более.

6) Снимите передний датчик кислорода.

ОСТОРОЖНО:
Перед снятием переднего датчика кислоро-
да необходимо дождаться остывания вы-
хлопной трубы, в противном случае это мо-
жет повредить выхлопную трубу.
• Левая сторона

• Правая сторона

FU-02139

FU-02140

FU-02141

FU-02142

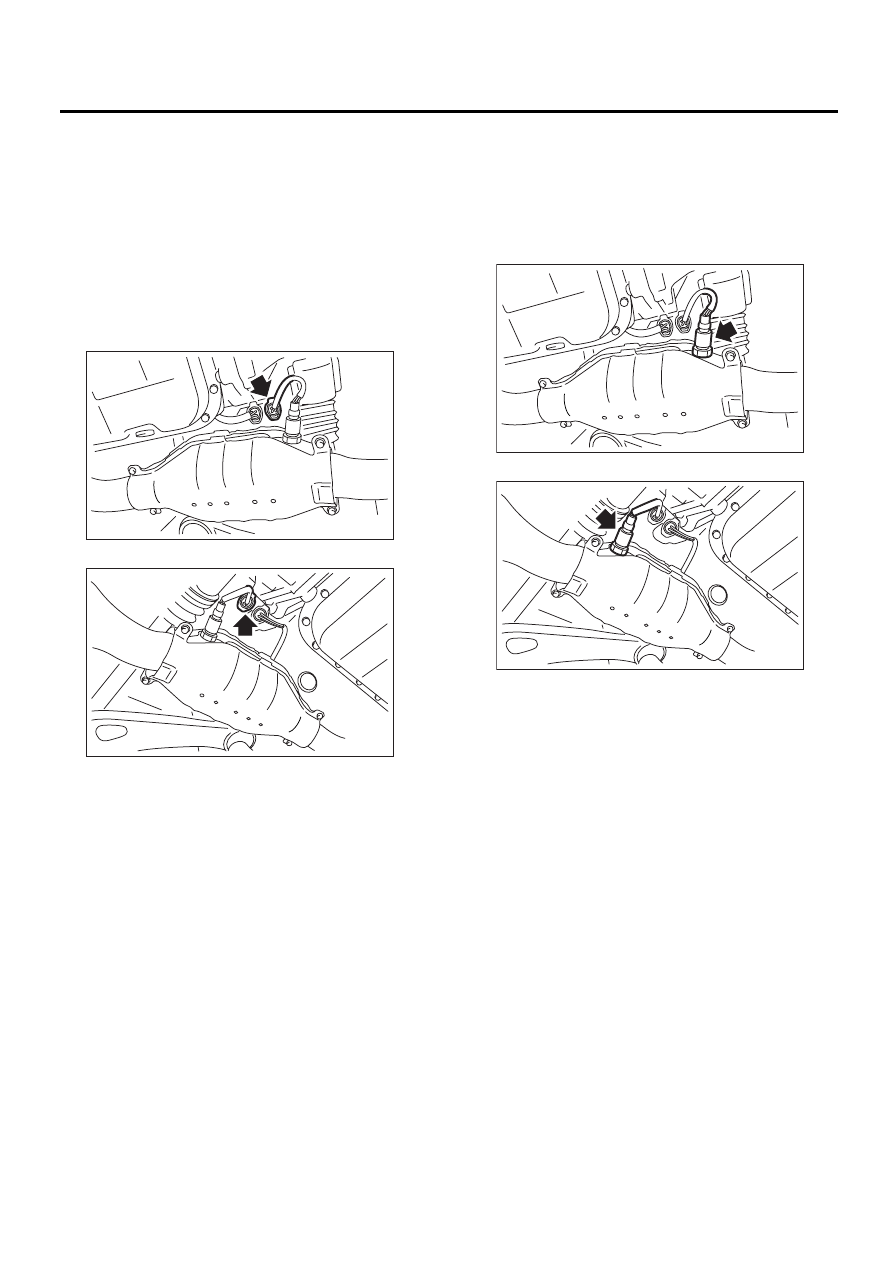

FU(H6DO)-29

Передний датчик кислорода (качества топливовоздушной смеси)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

1) Перед установкой переднего датчика кисло-
рода нанесите слой противозадирного состава
только на его резьбовую часть, чтобы облег-
чить следующее снятие датчика.

Противозадирный состав:

NEVER-SEEZ NSN, JET LUBE SS-30 или экви-
валентный

ОСТОРОЖНО:
Никогда не наносите противозадирный со-
став на щиток переднего датчика кислорода.
2) Установите передний датчик кислорода.

Момент затяжки:

21 Нм (2,1 кгс-м, 15,2 фунт-сила-фут)

• Левая сторона

• Правая сторона

3) Подключите разъем переднего датчика кис-
лорода.
• Левая сторона

• Правая сторона

4) Опустите автомобиль.
5) Присоедините провод массы к аккумулятору.

FU-02141

FU-02142

FU-02139

FU-02140
