Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 27





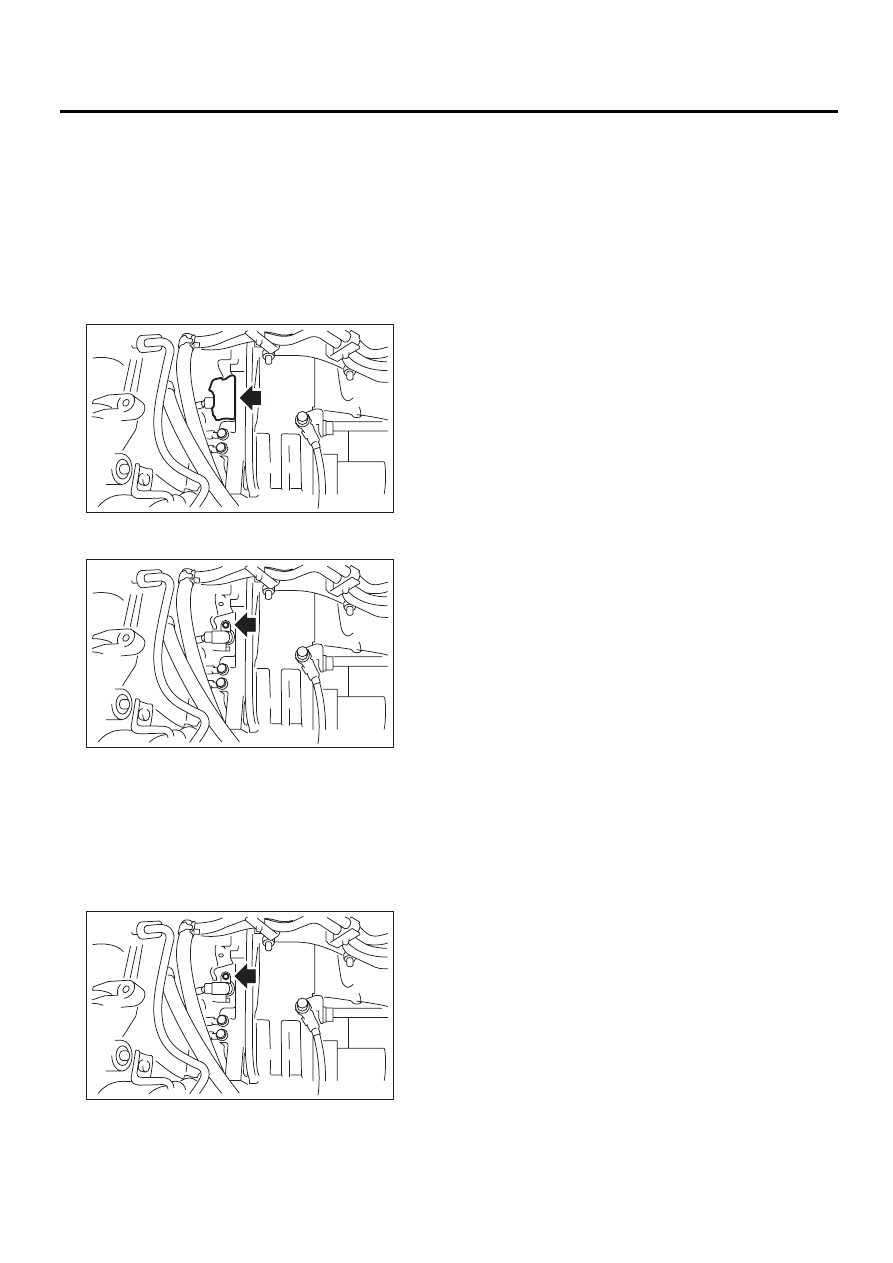

FU(H6DO)-18

Датчик угла поворота коленчатого вала

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

5. Датчик угла поворота

коленчатого вала

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.
3) Снимите воздухозаборную камеру. <См.
IN(H6DO)-6
, СНЯТИЕ, Воздухозаборная каме-
ра.>
4) Снимите крышку сервисного отверстия.

5) Снимите датчик угла поворота коленчатого
вала.

6) Отсоедините разъем датчика угла поворота
коленчатого вала.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

FU-02127

FU-02128

FU-02128

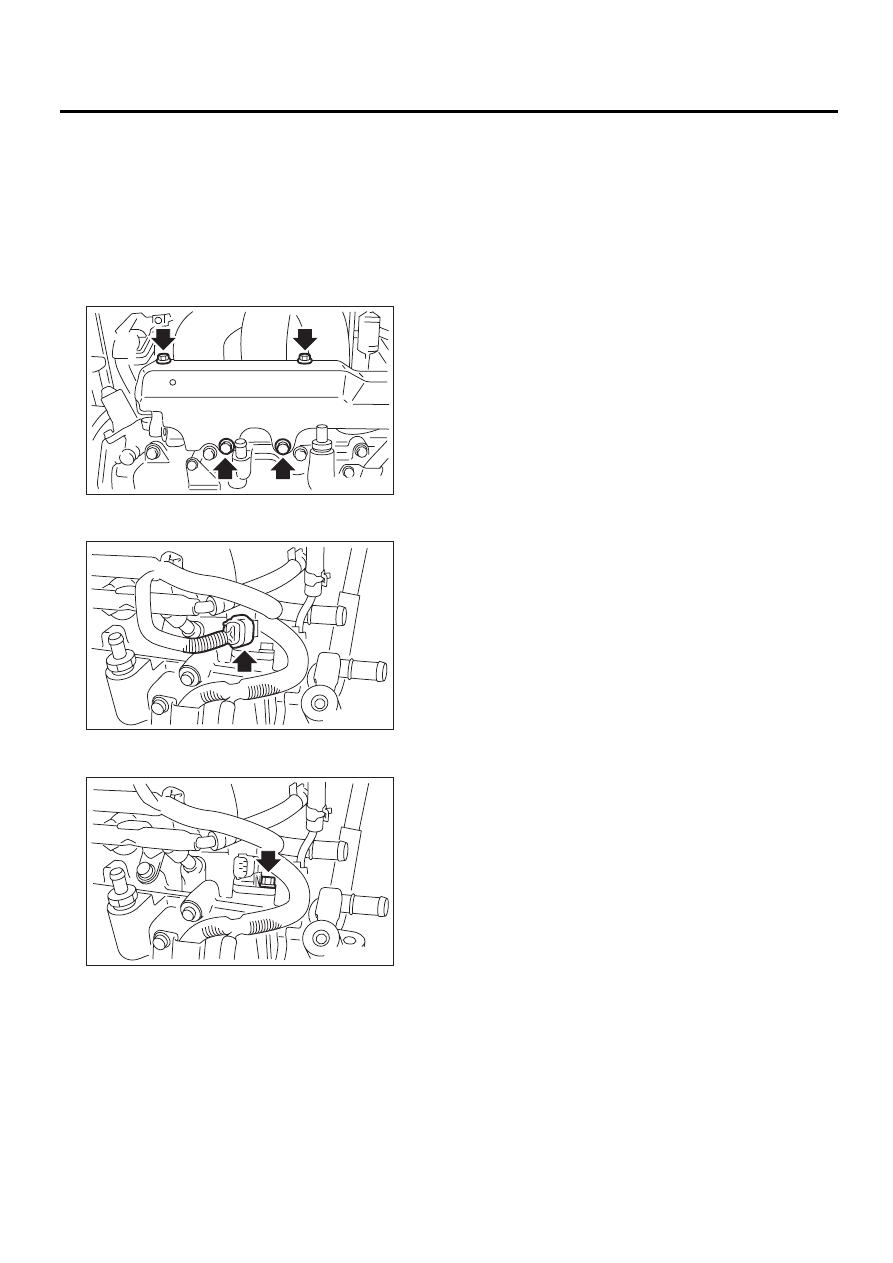

FU(H6DO)-19

Датчик положения распределительного вала

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

6. Датчик положения

распределительного вала

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.
3) Снимите жгут проводки генератора с левой
трубки топливного инжектора.
4) Снимите левый щиток топливной трубки.

5) Отсоедините разъем левого датчика поло-
жения распределительного вала.

6) Снимите левый датчик положения распре-
делительного вала.

7) Снимите правый датчик положения распре-
делительного вала аналогично левому.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

Датчик положения распределительного
вала

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

Щиток топливной трубки

19 Нм (1,9 кгс-м, 14 фунт-сила-фут)

FU-02117

FU-02129

FU-02130

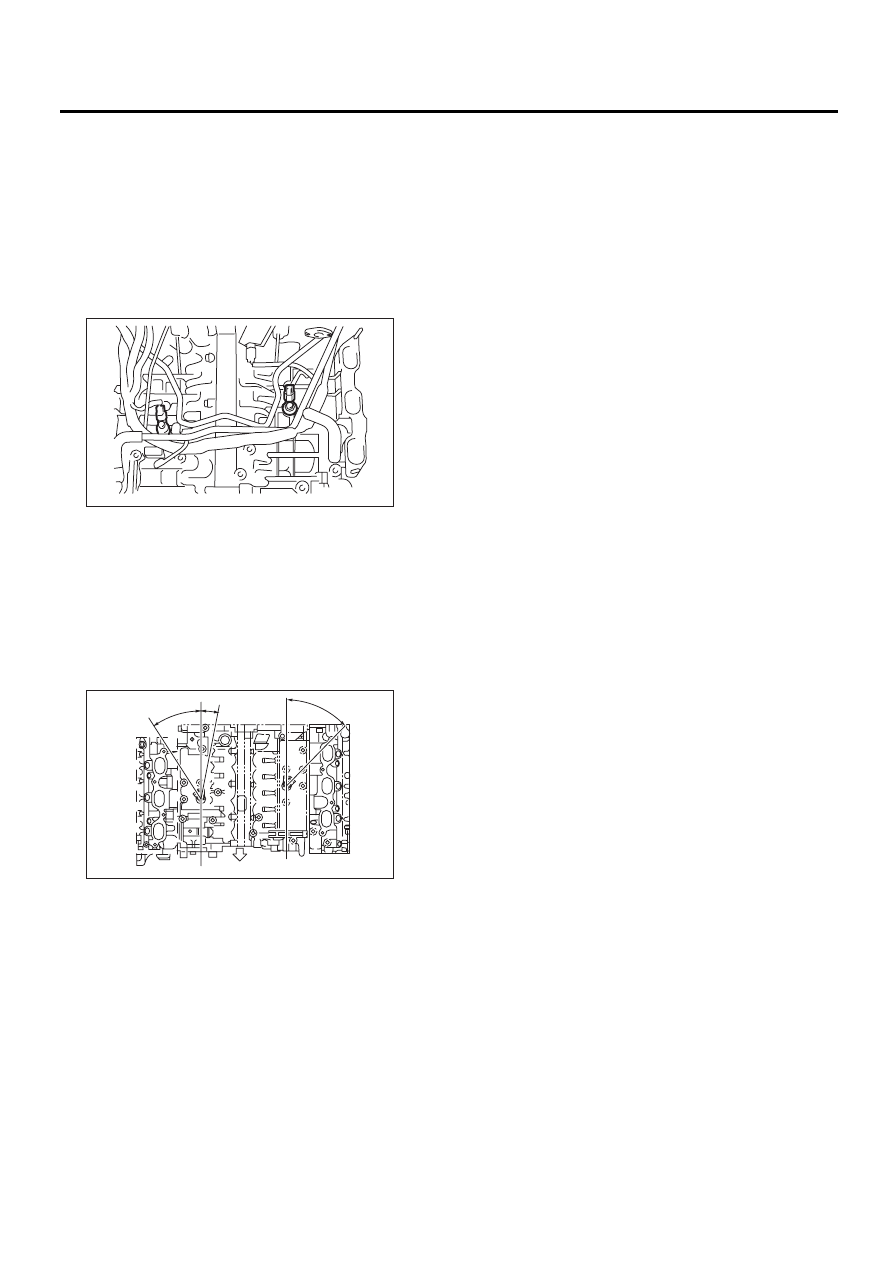

FU(H6DO)-20

Датчик детонации

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

7. Датчик детонации

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.
3) Снимите впускной коллектор. <См.
FU(H6DO)-12, СНЯТИЕ, Впускной
 коллектор.>
4) Отсоедините разъем датчика детонации.
5) Снимите датчик детонации с блока цилинд-
ров.

B: УСТАНОВКА

1) Установите датчик детонации на блок ци-
линдров.

Момент затяжки:

25 Нм (2,5 кгс-м, 18 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Угол установки датчика детонации показан на
рисунке ниже.

2) Подключите разъем к датчику детонации.
3) Установите впускной коллектор. <См.
FU(H6DO)-13, УСТАНОВКА, Впускной
коллек-
тор.>
4) Присоедините провод массы к аккумулятору.
5) Установите крышку коллектора.

(A) Передняя часть автомобиля

FU-00577

FU-00578

45˚

30˚

10˚

(A)
