Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 26





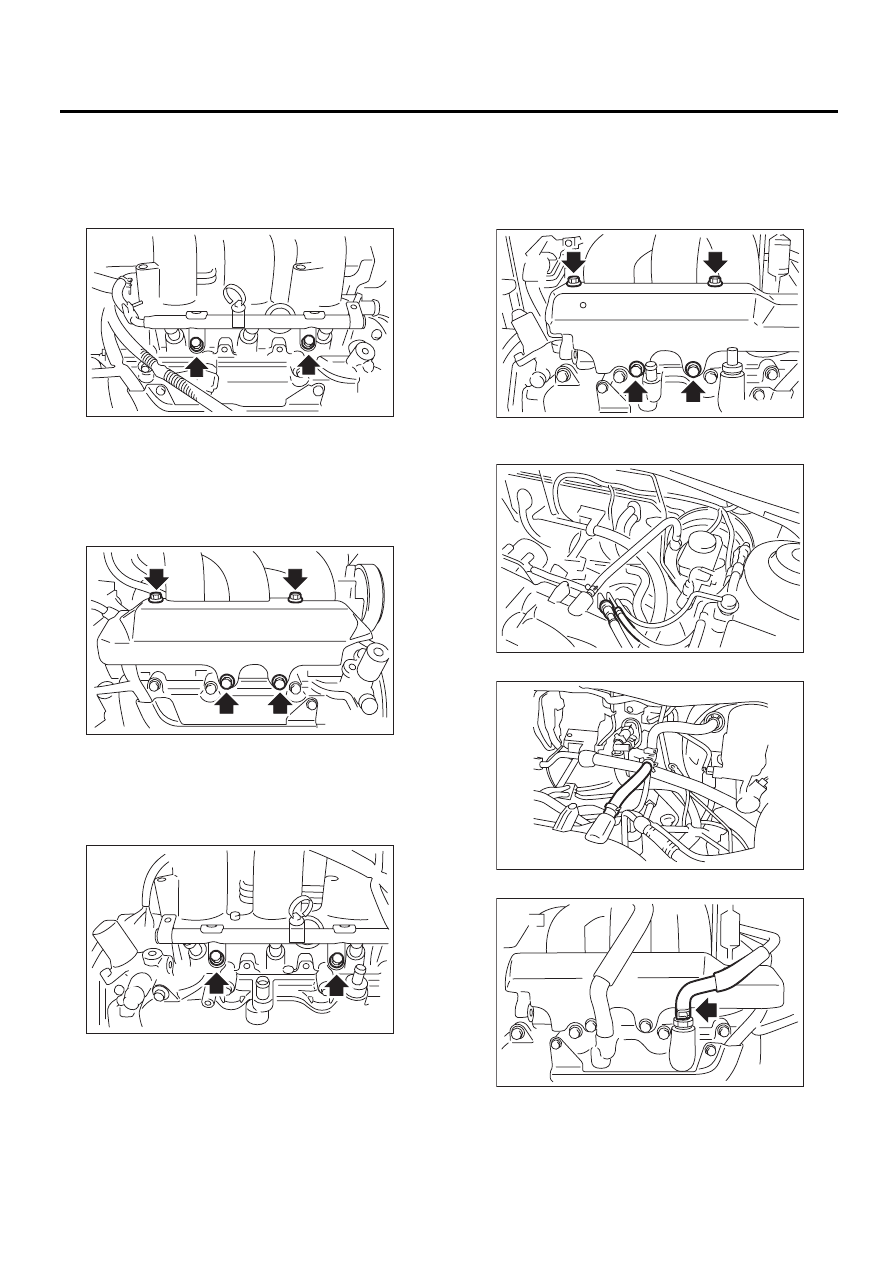

FU(H6DO)-14

Впускной коллектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

2) Заверните болты, которые крепят правую
трубку топливного инжектора к головке блока
цилиндров.

Момент затяжки:

19 Нм (1,9 кгс-м, 14 фунт-сила-фут)

3) Установите жгут проводки двигателя на
правую трубку топливного инжектора.
4) Установите правый щиток топливной труб-
ки.

Момент затяжки:

19 Нм (1,9 кгс-м, 14 фунт-сила-фут)

5) Заверните болты, которые крепят левую
трубку топливного инжектора к головке блока
цилиндров.

Момент затяжки:

19 Нм (1,9 кгс-м, 14 фунт-сила-фут)

6) Установите жгут проводки двигателя на ле-
вую трубку топливного инжектора.
7) Установите левый щиток топливной трубки.

Момент затяжки:

19 Нм (1,9 кгс-м, 14 фунт-сила-фут)

8) Присоедините топливные шланги к топлив-
ной трубке.

9) Присоедините шланг тормозного усилителя.

10) Присоедините шланг вентиляции картера.

FU-02120

FU-02119

FU-02118

FU-02117

ME-02384

ME-02655

EC-02133

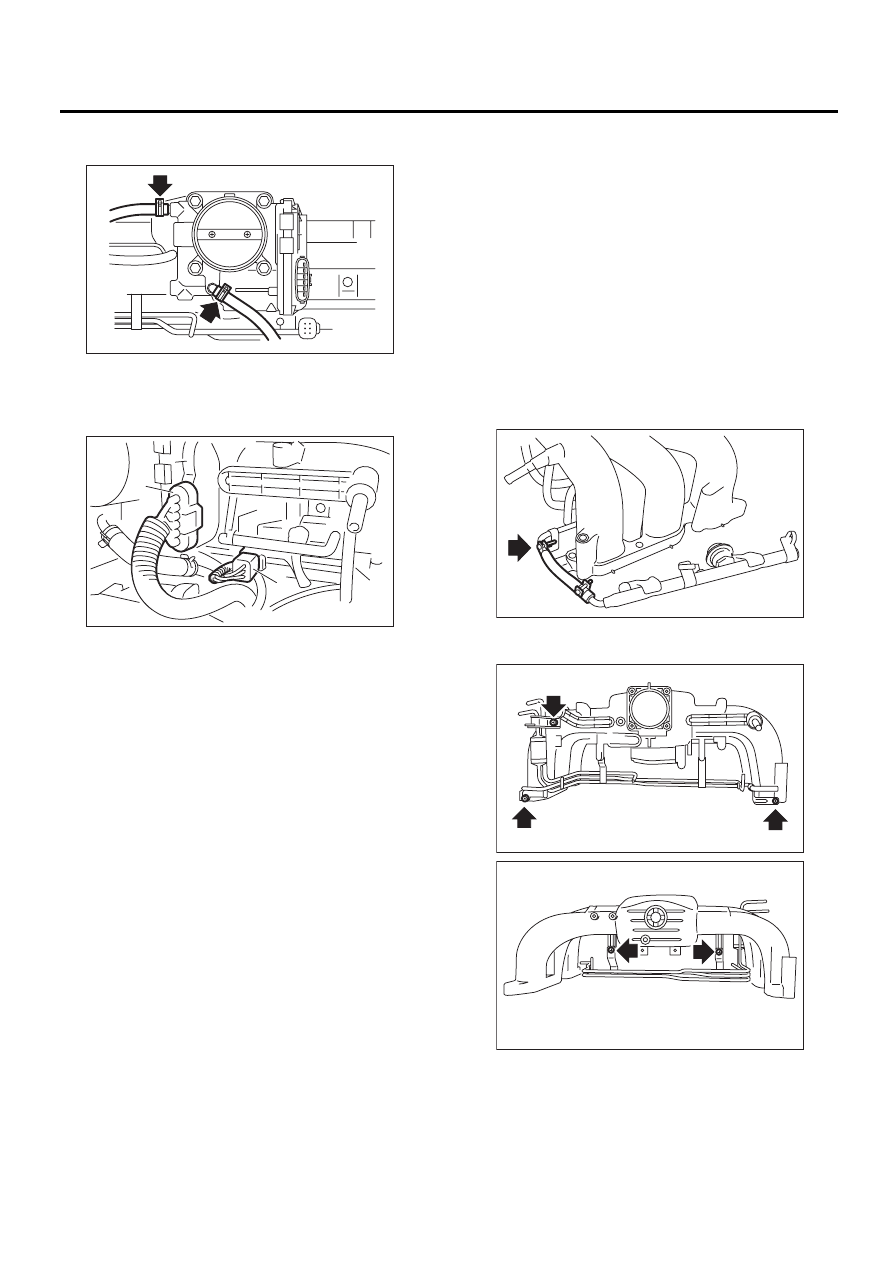

FU(H6DO)-15

Впускной коллектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

11) Присоедините шланги охлаждающей жид-
кости к корпусу дроссельной заслонки.

12) Присоедините разъем (А) к корпусу дрос-
сельной заслонки.
13) Присоедините разъем жгута проводки дви-
гателя (B).

14) Установите корпус воздушного фильтра и
воздухозаборную камеру. <См. IN(H6DO)-5
,
УСТАНОВКА, Корпус воздушного фильтра.>
<См. IN(H6DO)-6
, УСТАНОВКА, Воздухозабор-
ная камера.>
15) Установите предохранитель топливного
насоса в главный блок предохранителей.
16) Присоедините провод массы к аккумулято-
ру.
17) Установите крышку коллектора.

C: РАЗБОРКА

1) Снимите жгут проводки двигателя с впуск-
ного коллектора.
2) Снимите корпус дроссельной заслонки. <См.
FU(H6DO)-11
, СНЯТИЕ, Корпус дроссельной
заслонки.>
3) Снимите датчик абсолютного давления в
коллекторе. <См. FU(H6DO)-22, СНЯТИЕ, Д
ат-
чик абсолютного давления в коллекторе.>
4) Снимите электромагнитный клапан управле-
ния продувкой адсорбера. <См. EC(H6DO)-6,
СНЯТИЕ, Электромагнитный клапан управле-
ния продувкой адсорбера.>
5) Ослабьте хомут, который крепит трубку топ-
ливного инжектора к топливному шлангу, и от-
соедините трубку от топливного шланга.

6) Отверните болты, крепящие топливные
трубки на впускном коллекторе.

FU-02114

FU-02845

(A)

(B)

FU-02124

FU-02125

FU-02126

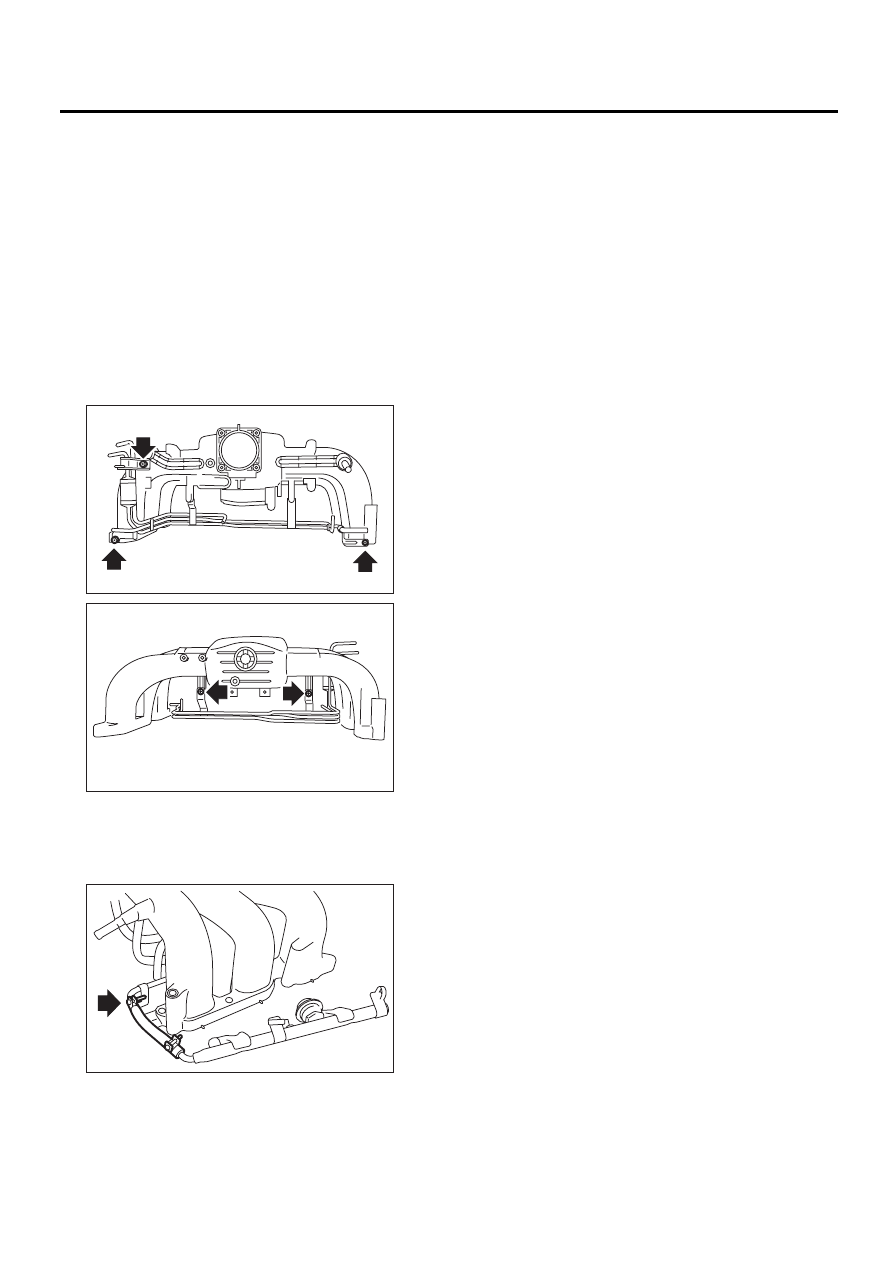

FU(H6DO)-16

Впускной коллектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

D: СБОРКА

ПРИМЕЧАНИЕ:
При установке штуцера нанесите прокладоч-
ный герметик.

Прокладочный герметик:

THREE BOND 1105 (Номер детали:
004403010)

Момент затяжки:

17 Нм (1,7 кгс-м, 12,5 фунт-сила-фут)

1) Затяните болты, крепящие топливные труб-
ки на впускном коллекторе.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

2) Присоедините трубку топливного инжектора
к топливному шлангу и затяните винт хомута.

Момент затяжки:

1,5 Нм (0,15 кгс-м, 1,1 фунт-сила-фут)

3) Установите электромагнитный клапан управ-
ления продувкой адсорбера. <См. EC(H6DO)-6,
УСТАНОВКА, Электромагнитный клапан уп-
равления продувкой адсорбера.>

4) Установите датчик абсолютного давления в
коллекторе. <См. FU(H6DO)-22, УСТАНОВКА,
Датчик абсолютного давления в коллекторе.>
5) Установите корпус дроссельной заслонки на
впускной коллектор. <См. FU(H6DO)-11, УСТА-
НОВКА, Корпус дроссельной заслонки.>
6) Установите жгут проводки двигателя на
впускной коллектор.

E: ПРОВЕРКА

Убедитесь в том, что топливная трубка и топ-
ливные шланги не имеют повреждений, а со-
единения плотно затянуты.

FU-02125

FU-02126

FU-02124

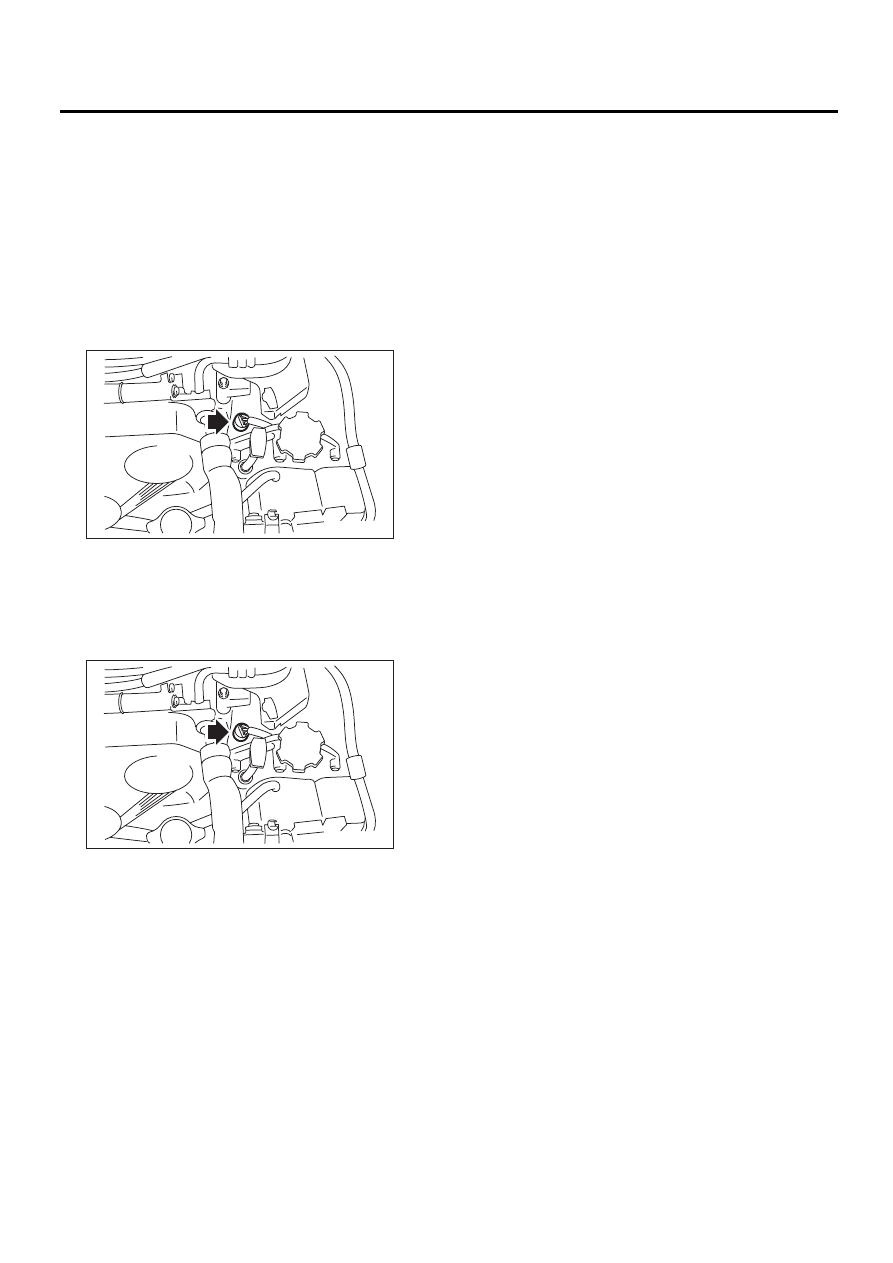

FU(H6DO)-17

Датчик температуры охлаждающей жидкости двигателя

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

4. Датчик температуры

охлаждающей жидкости
двигателя

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.
3) Отсоедините разъемы от датчика темпера-
туры охлаждающей жидкости двигателя.
4) Снимите датчик температуры охлаждающей
жидкости двигателя.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

FU-00572

FU-00572
