Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 28





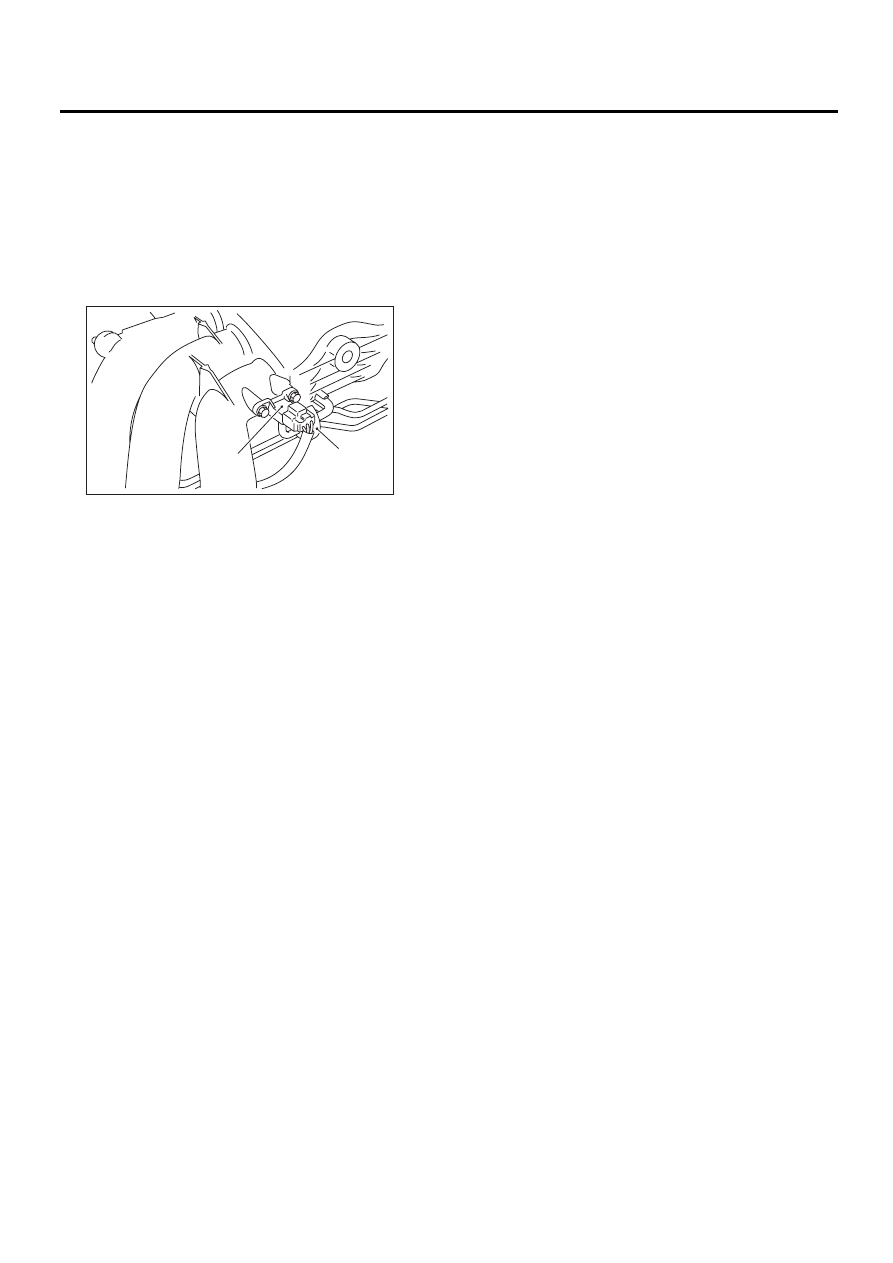

FU(H6DO)-22

Датчик абсолютного давления в коллекторе

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

9. Датчик абсолютного

давления в коллекторе

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.
3) Отсоедините разъем от датчика абсолютно-
го давления в коллекторе (А) и снимите узел
фильтра (В) с впускного коллектора.

4) Снимите датчик абсолютного давления кол-
лектора с впускного коллектора.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

FU-02131

(B)

(A)

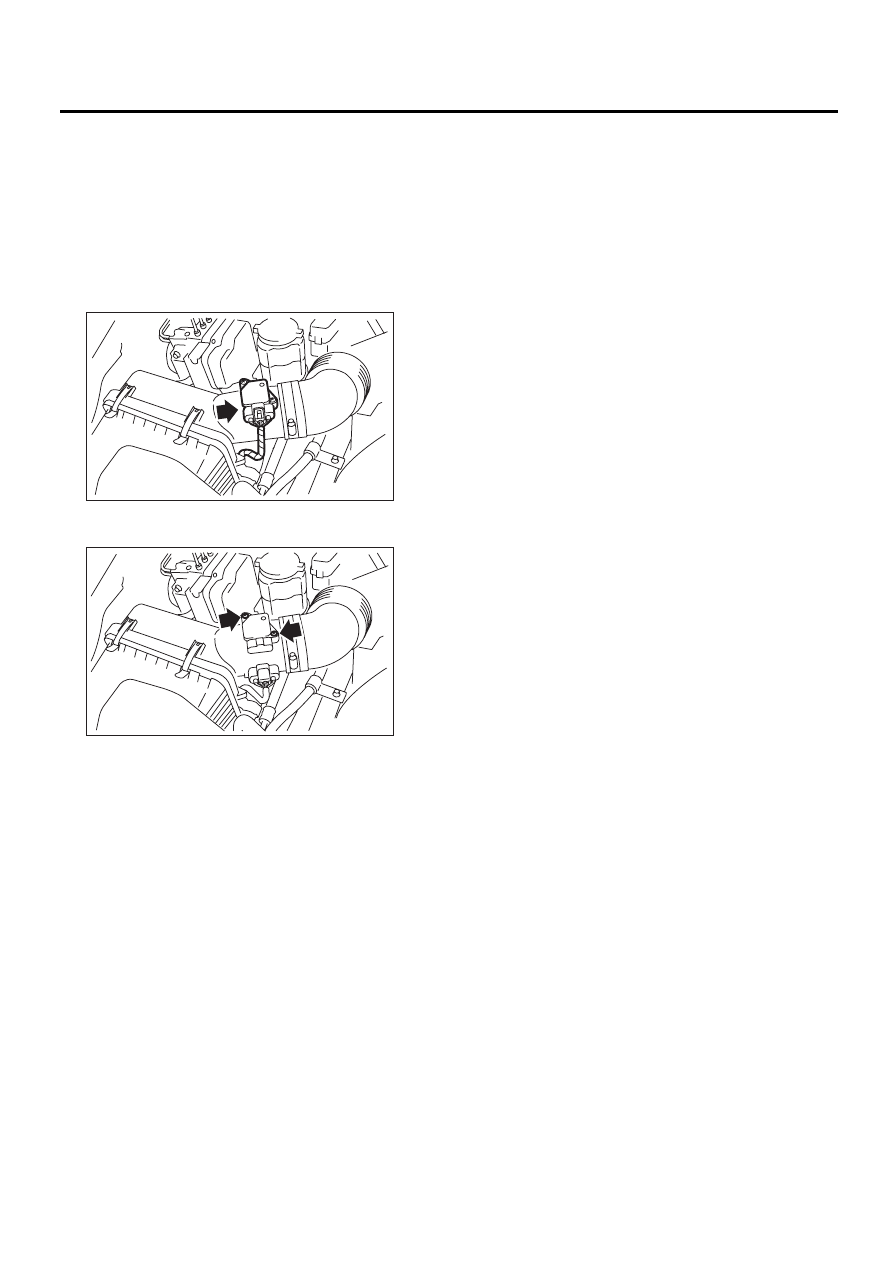

FU(H6DO)-23

Датчик массового расхода воздуха и температуры впускаемого воздуха

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

10.Датчик массового расхода

воздуха и температуры
впускаемого воздуха

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отсоедините разъем от датчика массового
расхода воздуха и температуры впускаемого
воздуха.

3) Снимите датчик массового расхода воздуха
и температуры впускаемого воздуха.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

1 Нм (0,1 кгс-м, 0,7 фунт-сила-фут)

IN-02143

FU-02764

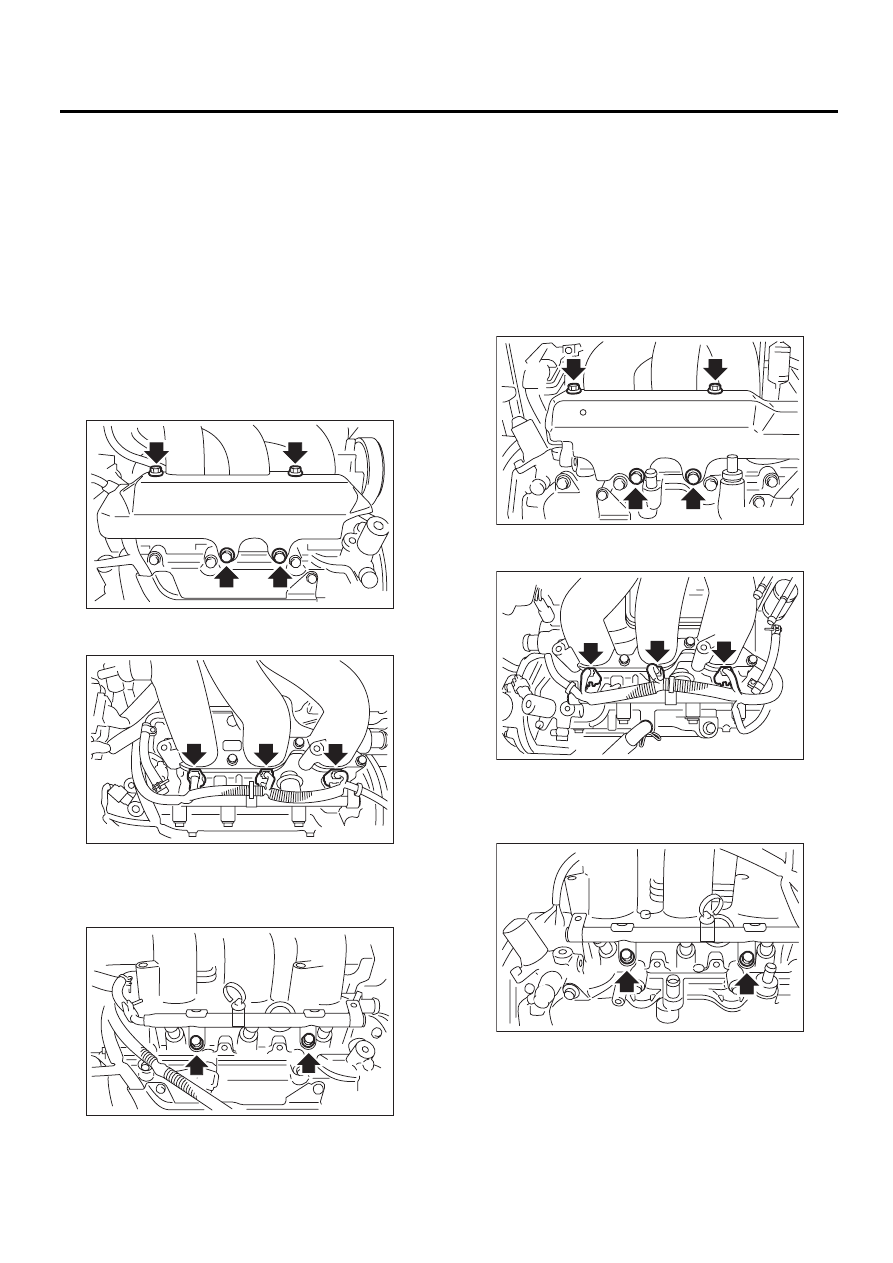

FU(H6DO)-24

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

11.Топливный инжектор

A: СНЯТИЕ

1. ПРАВАЯ СТОРОНА

1) Снимите крышку коллектора.
2) Сбросьте давление в топливной системе.
<См. FU(H6DO)-37, С
НЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
3) Отсоедините провод массы от аккумулятора.
4) Откройте люк заправочной горловины и сни-
мите крышку с горловины.
5) Снимите корпус воздушного фильтра. <См.
IN(H6DO)-5
, СНЯТИЕ, Корпус воздушного
фильтра.>
6) Снимите правый щиток топливной трубки.

7) Отсоедините разъем от топливного инжек-
тора.

8) Снимите жгут проводки двигателя с правой
трубки топливного инжектора.
9) Отверните болт, крепящий трубку топливно-
го инжектора к впускному коллектору.

10) Снимите топливный инжектор, приподняв
трубку инжектора.

2. ЛЕВАЯ СТОРОНА

1) Снимите крышку коллектора.
2) Сбросьте давление в топливной системе.
<См. FU(H6DO)-37,
СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
3) Снимите аккумулятор.
4) Откройте люк заправочной горловины и сни-
мите крышку с горловины.
5) Снимите жгут проводки генератора с левой
трубки топливного инжектора.
6) Снимите левый щиток топливной трубки.

7) Отсоедините разъем от топливного инжек-
тора.

8) Снимите жгут проводки двигателя с левой
трубки топливного инжектора.
9) Отверните болт, крепящий трубку топливно-
го инжектора к впускному коллектору.

10) Снимите топливный инжектор, приподняв
трубку инжектора.

FU-02119

FU-02134

FU-02120

FU-02117

FU-02135

FU-02118

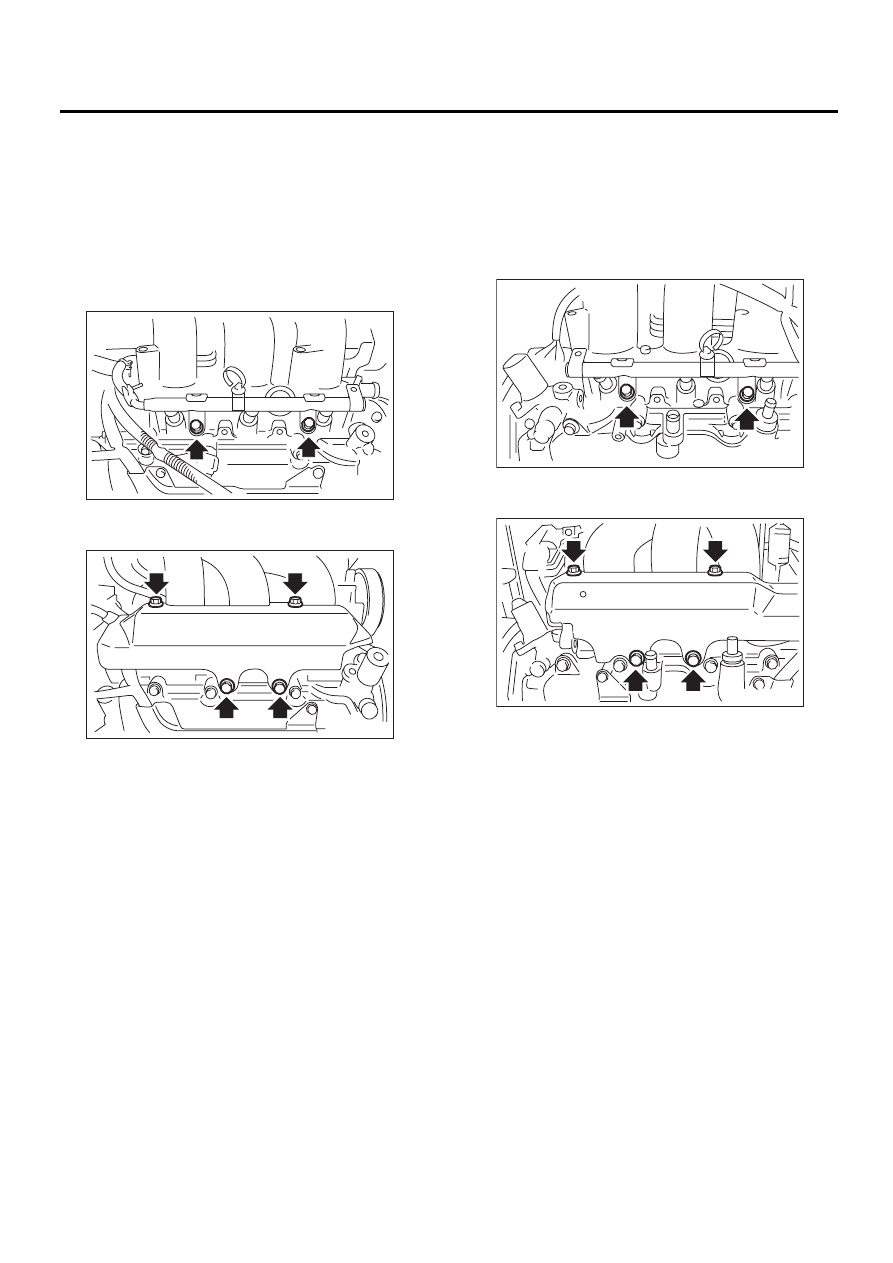

FU(H6DO)-25

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

1. ПРАВАЯ СТОРОНА

Производите установку в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

19 Нм (1,9 кгс-м, 14 фунт-сила-фут)

Момент затяжки:

19 Нм (1,9 кгс-м, 14 фунт-сила-фут)

2. ЛЕВАЯ СТОРОНА

Производите установку в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

19 Нм (1,9 кгс-м, 14 фунт-сила-фут)

Момент затяжки:

19 Нм (1,9 кгс-м, 14 фунт-сила-фут)

FU-02120

FU-02119

FU-02118

FU-02117
