Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 34





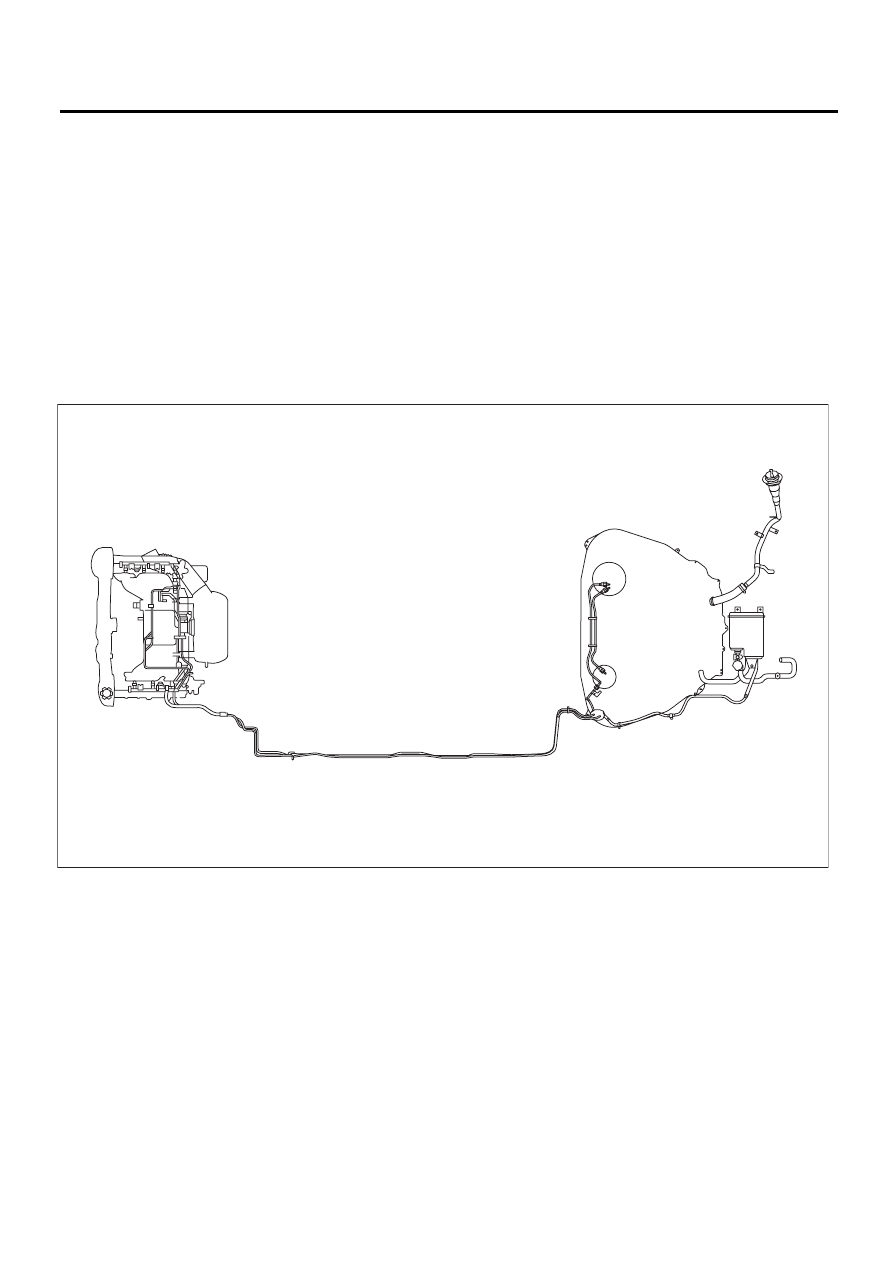

FU(H6DO)-47

Магистрали подачи топлива и отвода паров топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

28.Магистрали подачи топлива и отвода паров топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Топливо, вытекающее из шлангов, соберите в емкость или при помощи тряпки.
1) Установите автомобиль на подъемник.
2) Сбросьте давление в топливной системе. <См. FU(H6DO)-37, СНЯТИЕ ДАВЛЕНИЯ В ТОПЛИВ-
НОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
3) Откройте люк заправочной горловины и снимите крышку с горловины.
4) Снимите напольный коврик. <См. EI-47, СНЯТИЕ, Напольный коврик.>
5) Отсоедините трубку и шланг подачи топлива, и трубку и шланг отвода паров топлива.

FU-03167

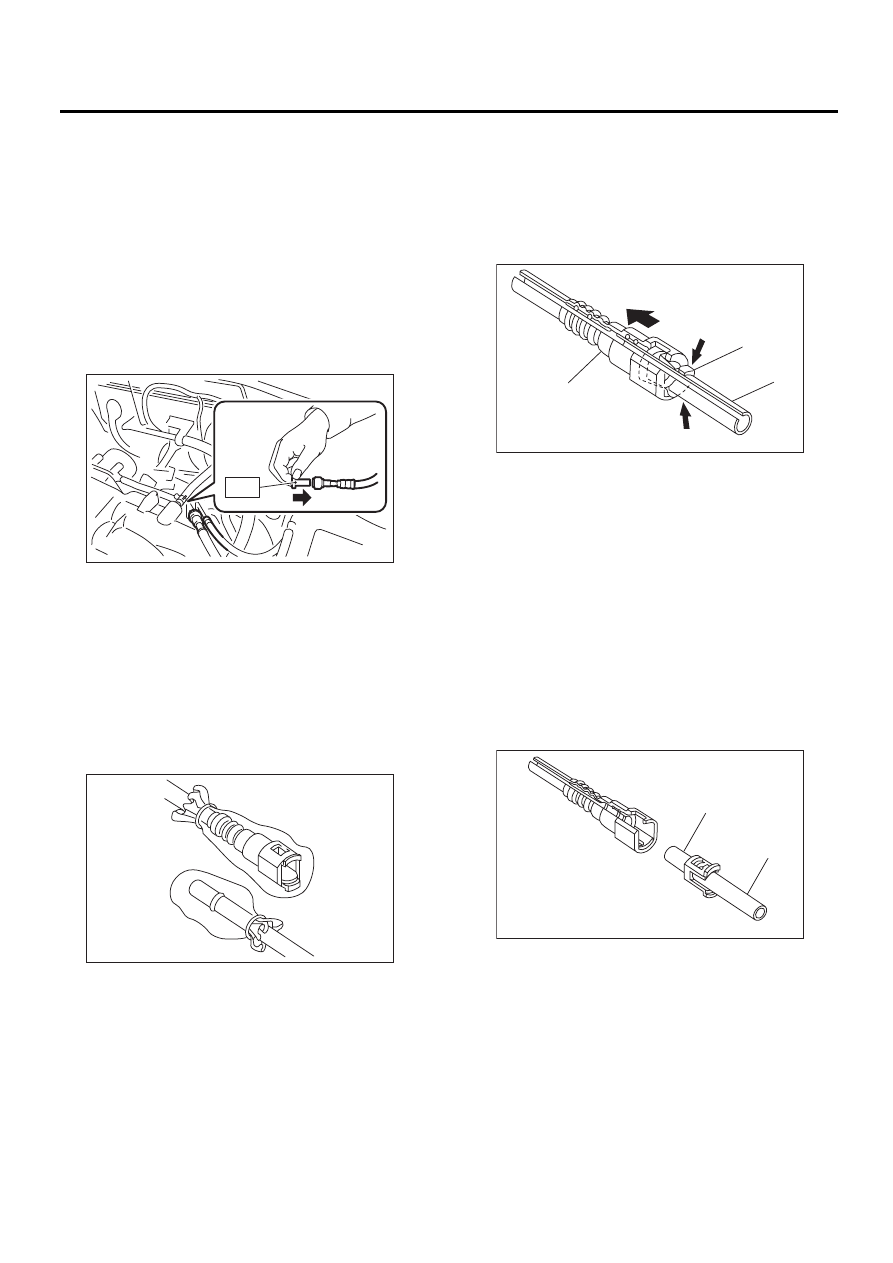

FU(H6DO)-48

Магистрали подачи топлива и отвода паров топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

6) В моторном отсеке отсоедините шланги по-
дачи топлива и шланг отвода паров топлива.

(1) Отсоедините быстроразъемный соеди-
нитель магистрали подачи топлива, нажав
специальным инструментом в направлении
стрелки.

ST

42099AE000

СЪЕМНИК СОЕДИНИТЕЛЯ

(2) Снимите зажим и отсоедините шланг от-
вода паров топлива от трубки.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Топливо, вытекающее из шлангов, собе-
рите в емкость или при помощи тряпки.

7) Поднимите автомобиль на подъемнике.
8) Снимите топливный бак. <См. FU(H6DO)-38,
СНЯТИЕ, Топливный бак.>
9) Отсоедините быстроразъемный соедини-
тель топливной магистрали.

(1) Очистите трубку и соединитель, если
они загрязнены.
(2) Во избежание повреждения или попада-
ния инородных веществ в трубки и соедини-
тели, оберните их полиэтиленовыми паке-
тами и т.п.

(3) Удерживая соединитель (A) сдвиньте
вниз фиксатор (B).
(4) Вытащите соединитель (A) из фиксатора
(B).

ПРИМЕЧАНИЕ:
Всегда устанавливайте новый фиксатор, за ис-
ключением используемого в моторном отсеке.

B: УСТАНОВКА

1) Соедините быстроразъемный соединитель
на магистрали подачи топлива.

ОСТОРОЖНО:
Убедитесь, что соединительная часть не
повреждена и не покрыта пылью. При необ-
ходимости, очистите поверхность трубки.

ПРИМЕЧАНИЕ:
Всегда устанавливайте новый фиксатор, за ис-
ключением используемого в моторном отсеке.

FU-02676

ST

FU-01333

(A) Соединитель

(B) Фиксатор

(C) Трубка

(A) Сопряженная поверхность

(B) Трубка

FU-00124

( A )

( B )

( C )

FU-00125

( A )

( B )

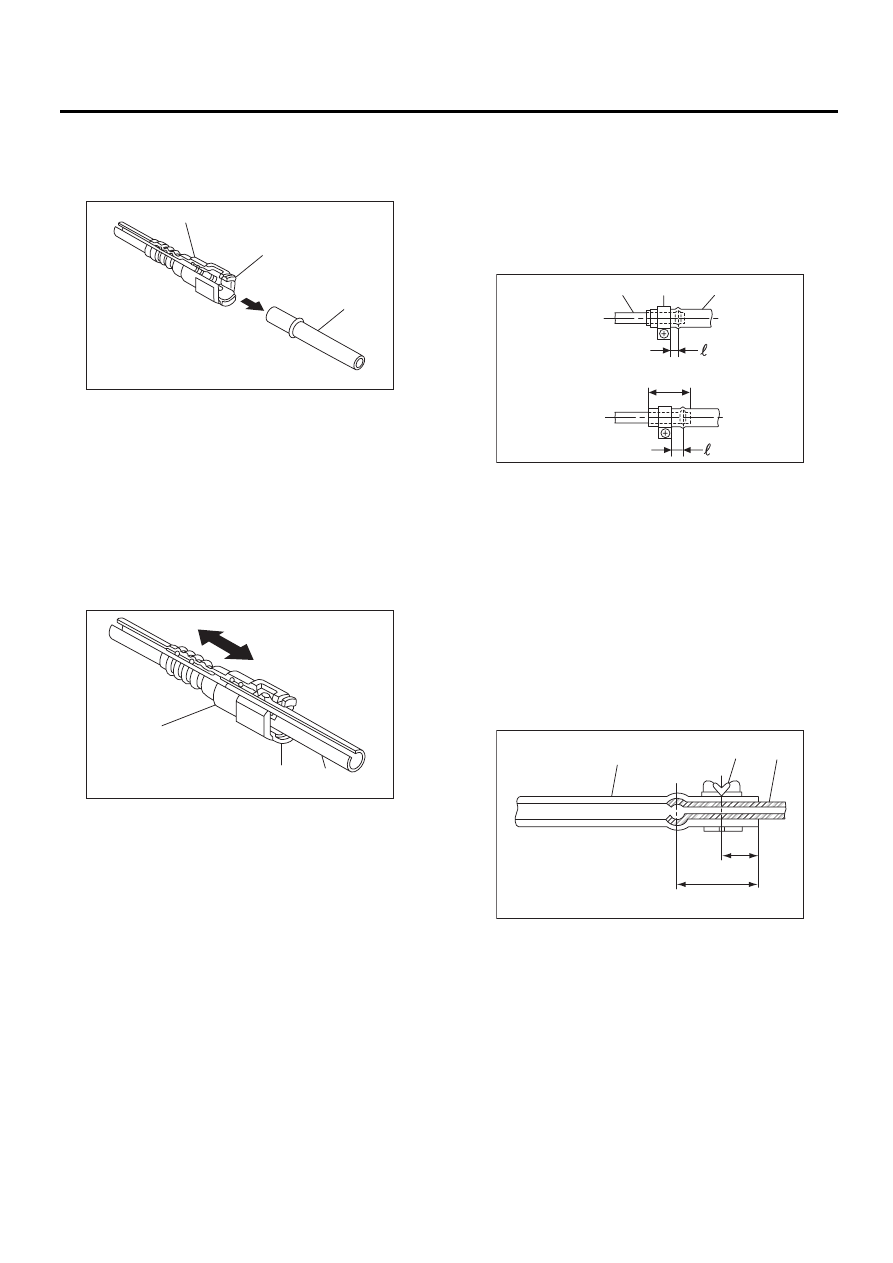

FU(H6DO)-49

Магистрали подачи топлива и отвода паров топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1) Установите новый фиксатор (B) на со-
единитель (A).
(2) Полностью вставьте трубку в соедини-
тель.

ОСТОРОЖНО:
• Потяните соединитель, чтобы убедиться
в надежном соединении.
• Убедитесь, что обе защелки фиксатора
встали на свое место в соединителе.
• Внимательно проверьте шланги и их со-
единения на предмет утечек топлива.

2) Подсоедините шланг подачи топлива к трубке
с перекрытием в 20 — 25 мм (0,79 — 0,98 дюй-
ма).
Тип А: Когда длина вставки указана.
Тип В: Когда длина вставки не указана.

l: 2,5

±

1,5 мм (0,098

±

0,059 дюйма)

L: 22,5

±

2,5 мм (0,886

±

0,098 дюйма)

3) Подсоедините шланг отвода паров топлива
к трубке с перекрытием в 15 — 20 мм (0,59 —
0,79 дюйма).

L: 17,5

±

2,5 мм (0,689

±

0,098 дюйма)

ОСТОРОЖНО:
Внимательно проверьте шланги и их соеди-
нения на предмет утечек топлива.

C: ПРОВЕРКА

1) Убедитесь в отсутствии трещин на топлив-
ных трубках и шлангах.
2) Убедитесь, что соединения топливных тру-
бок и топливных шлангов затянуты.

(A) Соединитель

(B) Фиксатор

(C) Трубка

(A) Соединитель

(B) Фиксатор

(C) Трубка

FU-00126

( A )

( B )

( C )

FU-00127

( A )

( B )

( C )

(1) Тип А

(2) Тип В

(3) Трубка

(4) Хомут

(5) Шланг

(1) Шланг

(2) Зажим

(3) Трубка

FU-00128

(3)

(4)

(5)

L

(1)

(2)

FU-00129

(1)

(2)

L/2

L

(3)
