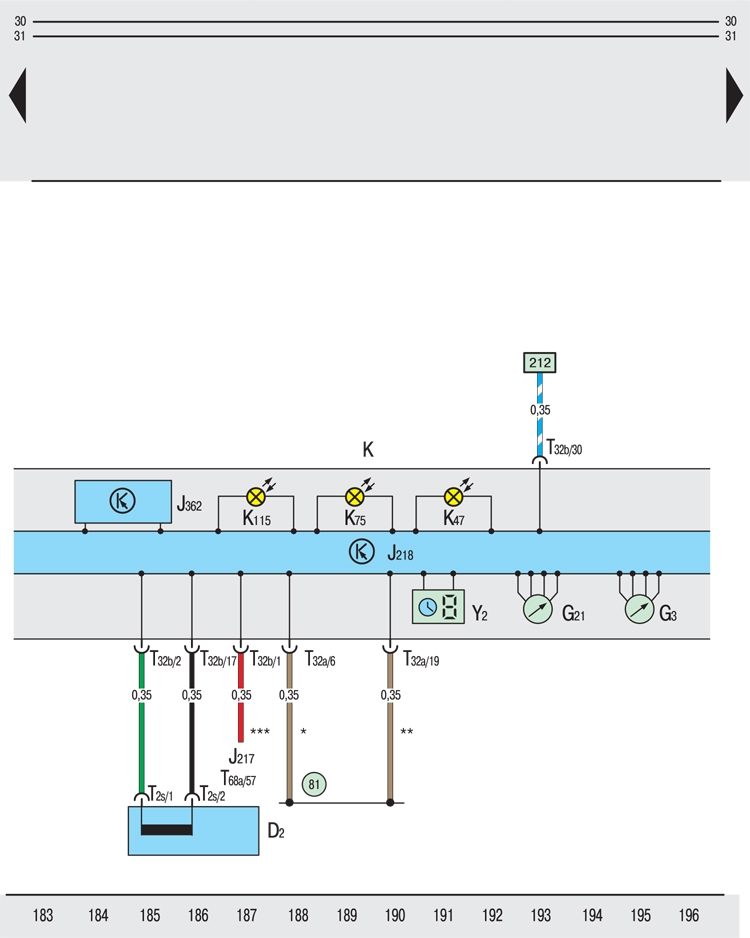

Шкода Октавия. Иммобилизатор, панель приборов, процессор, сигнализаторы, спидометр

D2 – обмотка считывания иммобилизатора (на замке-выключателе зажигания и приборов);

G3 – указатель температуры охлаждающей жидкости;

G21 – спидометр;

J217 – блок управления АКПП;

J218 – процессор панели приборов;

J362 – блок управления иммобилизатором;

K – панель приборов;

K47 – сигнализатор противоблокировочного устройства тормозной системы "ABS";

K75 – сигнализатор системы надувных подушек безопасности "Airbag";

K115 – сигнализатор иммобилизатора;

T2s – двухконтактный штекерный разъем, на обмотке считывания иммобилизатора;

T32a – 32-контактный штекерный разъем, на панели приборов (синий);

T32b – 32-контактный штекерный разъем, на панели приборов (зеленый);

T68a – 68-контактный штекерный разъем, на блоке управления АКПП;

Y2 – цифровые часы;

81 – соединение на "массу" ;

* автомобили без надувных подушек безопасности "Airbag";

** автомобили без противоблокировочного устройства "ABS";

*** лишь для автомобилей с АКПП
