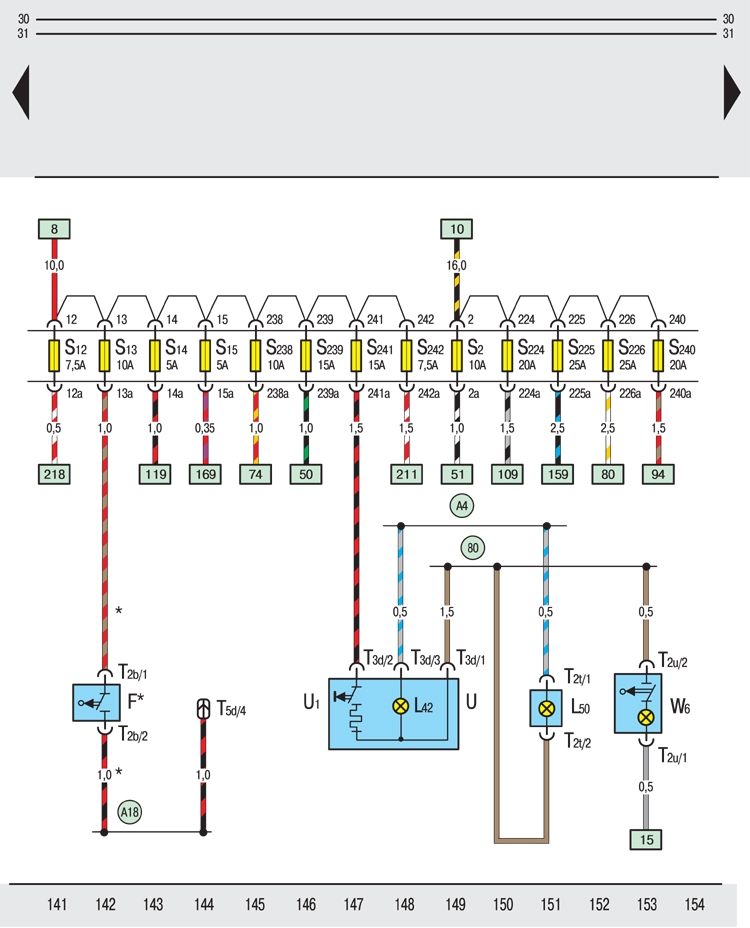

Шкода Октавия. Розетка, коробка предохранителей, сигнал торможения

F – выключатель сигнала торможения;

L42 – лампа накаливания для освещения штепсельной розеткаи;

L50 – лампа накаливания для освещения пепельницы сзади;

T2b – двухконтактный штекерный разъем, на выключателе сигнала торможения;

T2t – двухконтактный штекерный разъем, на лампе накаливания для освещения пепельницы сзади;

T2u – двухконтактный штекерный разъем, на фонаре освещения вещевого ящика;

T3d – трехконтактный штекерный разъем, на штепсельной розетке;

T5d – пятиконтактный штекерный разъем, на стойке С слева (черный);

U – штепсельная розетка;

U1 – прикуриватель;

W6 – освещение вещевого ящика;

80 – соединение на "массу" в жгуте проводов позади панели приборов;

A4 – соединение с положительным полюсом (58b) в жгуте проводов позади панели приборов;

A18 – соединение (54) в жгуте проводов позади щитка приборов слева;

* – лишь для автомобилей с бензиновыми двигателями
