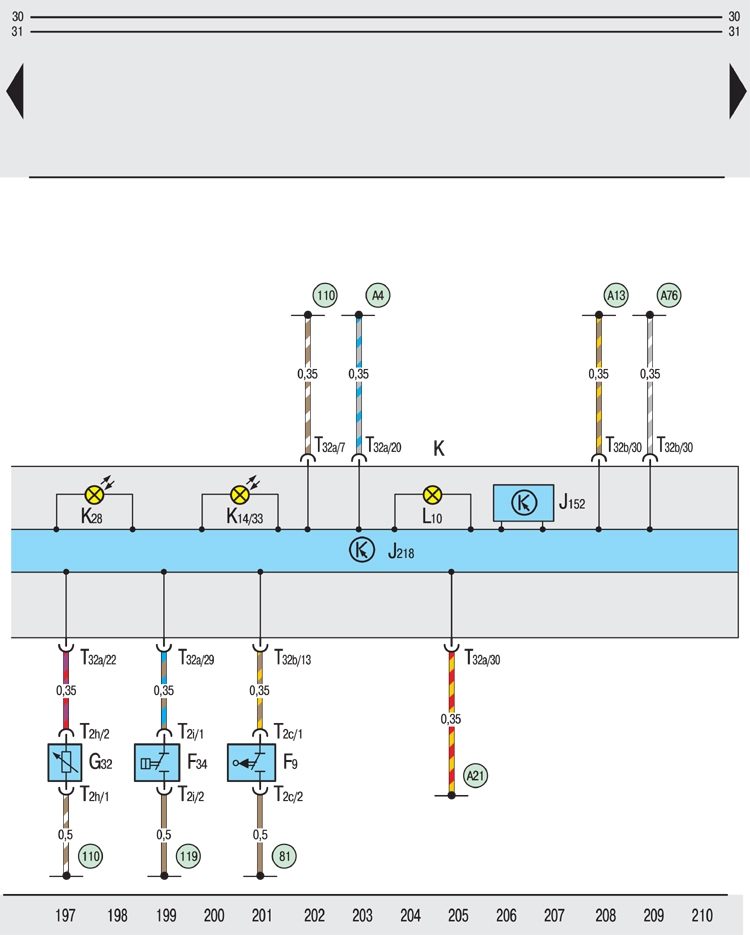

Шкода Октавия. Панель приборов, процессор, сигнализаторы, сигнал уровня тормозной жидкости

F9 – выключатель для сигнализатора включения стояночной тормозной системы;

F34 – контакт предупредительного сигнала при аварийном падении уровня тормозной жидкости;

G32 – датчик уровня охлаждающей жидкости;

J152 – звуковая сигнализация включения фар;

J218 – процессор панели приборов;

K – панель приборов;

K14/ 33 – сигнализатор включения стояночной тормозной системы/ уровня тормозной жидкости;

K28 – сигнализатор температуры и уровня охлаждающей жидкости;

L10 – лампа накаливания для освещения панели приборов;

T2c – двухконтактный штекерный разъем, на выключателе для сигнализатора включения стояночной тормозной системы;

T2h – двухконтактный штекерный разъем, на датчике уровня охлаждающей жидкости;

T2i – двухконтактный штекерный разъем, на контакте предупредительного сигнала при аварийном падении уровня тормозной жидкости;

T32a – 32-контактный штекерный разъем, на панели приборов (синий);

T32b – 32-контактный штекерный разъем, на панели приборов (зеленый);

81 – соединение на "массу" в жгуте проводов позади панели приборов;

110 – соединение на "массу" в жгуте проводов позади панели приборов;

119 – соединение на "массу" в кабельном жгуте впереди слева;

A4 – соединение с положительным полюсом (58b) в жгуте проводов позади панели приборов;

A13 – соединение (дверные выключатеи освещения в кузове) в жгуте проводов позади панели приборов;

A21 – соединение (86s) в жгуте проводов позади панели приборов;

A76 – соединение (диагностический провод K) в жгуте проводов позади панели приборов
