Шкода Октавия. Указатели поворота, аварийная сигнализация, выключатель стояночных фонарей

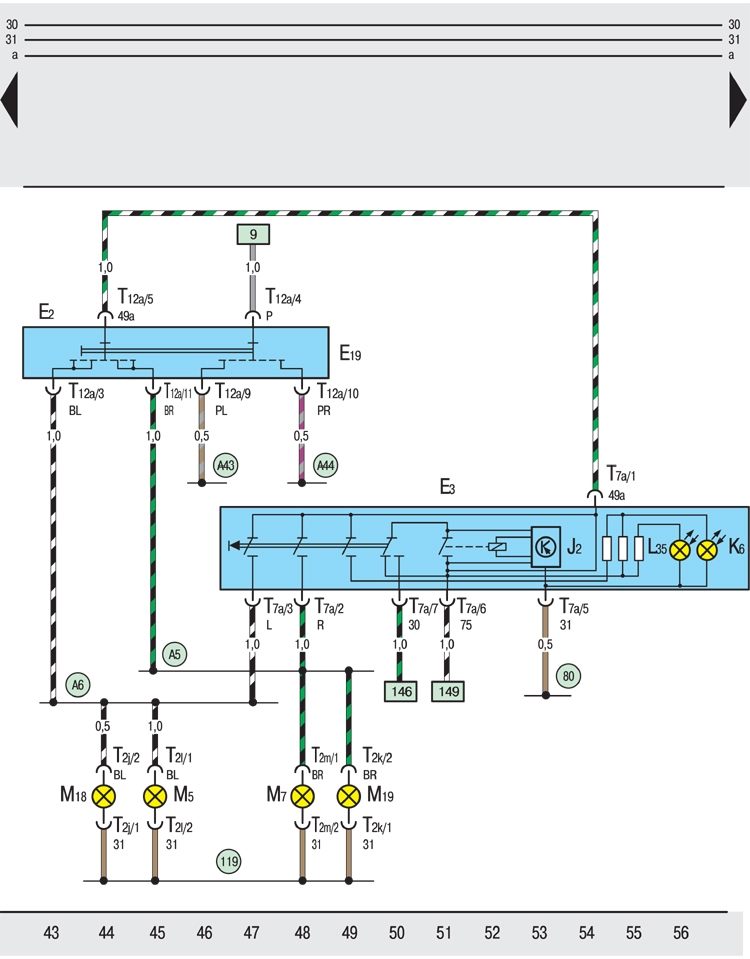

E2 – переключатель фонарей указателя поворота;

E3 – выключатель для системыаварийной светорой сигналазации;

E19 – включатель для стояночных фонарей;

J2 – прерыватель для фонарей системы аварийной световой сигнализации;

K6 – сигнализатор аварийной световой сигнализации;

L35 – лампа накаливания для освещения выключателя системы аварийной световой сигналазации;

M5 – лампа накаливания левого переднего фонаря указателя поворота;

M7 – лампа накаливания правого переднего фонаря указателя поворота;

M18 – лампа накаливания левого бокового повторителя указателя поворота;

M19 – лампа накаливания правого бокового повторителя указателя поворота;

T2j – двухконтактный штекерный разъем, на левом боковом повторителе указателя поворота;

T2k – двухконтактный штекерный разъем, на правом боковом повторителе указателя поворота;

T2l – двухконтактный штекерный разъем, на левом переднем фонаре указателя поворота;

T2m – двухконтактный штекерный разъем, на правом переднем фонаре указателя поворота;

T7a – семиконтактный штекерный разъем, на выключателе для системы аварийной световой сигнализации;

T12a – двенадцатиконтактный штекерный разъем, на переключателе фонарей указателя поворота;

80 – соединение на "массу" в жгуте проводов позади панели приборов;

119 – соединение на "массу" в кабельном жгуте впереди слева;

А5 – соединение с положительным полюсом (правый указатель поворота) в жгуте проводов позади панели щитка приборов слева;

А6 – соединение с положительным полюсом (левый указатель поворота) в жгуте проводов позади панели щитка приборов слева;

А43 – соединение (57L) в жгуте проводов позади панели приборов;

А44 – соединение (57R) в жгуте проводов позади панели приборов

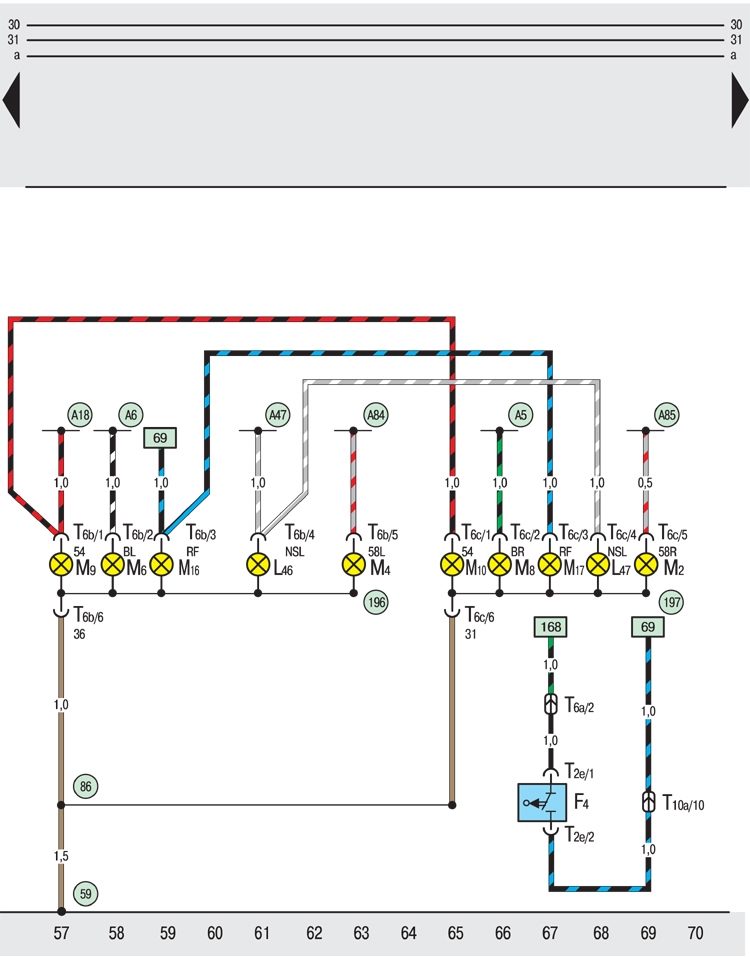

F4 – выключаель для фар заднего хода;

L46 – лампа накаливания левой задней противотуманной фары;

L47 – лампа накаливания правой задней противотуманной фары;

M2 – лампа накаливания правого заднего габаритного фонаря;

M4 – лампа накаливания левого заднего габаритного фонаря;

M6 – лампа накаливания левого заднего фонаря указателя поворота;

M8 – лампа накаливания правого заднего фонаря указателя поворота;

M9 – лампа накаливания левого фонаря сигнала торможения;

M10 – лампа накаливания правого фонаря сигнала торможения;

M16 – лампа накаливания левой фары заднего хода;

M17 – лампа накаливания правой фары заднего хода;

T2e – двухконтактный штекерный разъем, на выключателе для фар заднего хода;

T6a – шестиконтактный штекерный разъем, в водонепроницаемом кожухе (красный);

T6b – шестиконтактный штекерный разъем, на левом заднем габаритном фонаре;

T6c – шестиконтактный штекерный разъем, на правом заднем габаритном фонаре;

T10a – десятиконтактный штекерный разъем, в водонепроницаемом кожухе (белый);

59 – точка соединения на "массу" вблизи от левого заднего габаритного фонаря;

86 – соединение на "массу" в заднем жгуте проводов;

196 – соединение на "массу" в левом заднем группированном световом приборе;

197 – соединение на "массу" в правом заднем группированном световом приборе;

А5 – соединение с положительным полюсом (правый указатель поворота) в жгуте проводов позади панели приборов слева;

А6 – соединение с положительным полюсом (левый указатель поворота) в жгуте проводов позади панели приборов слева;

А18 – соединение (54) в жгуте проводов позади панели приборов слева;

А47 – соединение (55) в жгуте проводов позади панели приборов;

А84 – соединение (58L) в жгуте проводов позади панели приборов слева;

А85 – соединение (58R) в жгуте проводов позади панели приборов слева

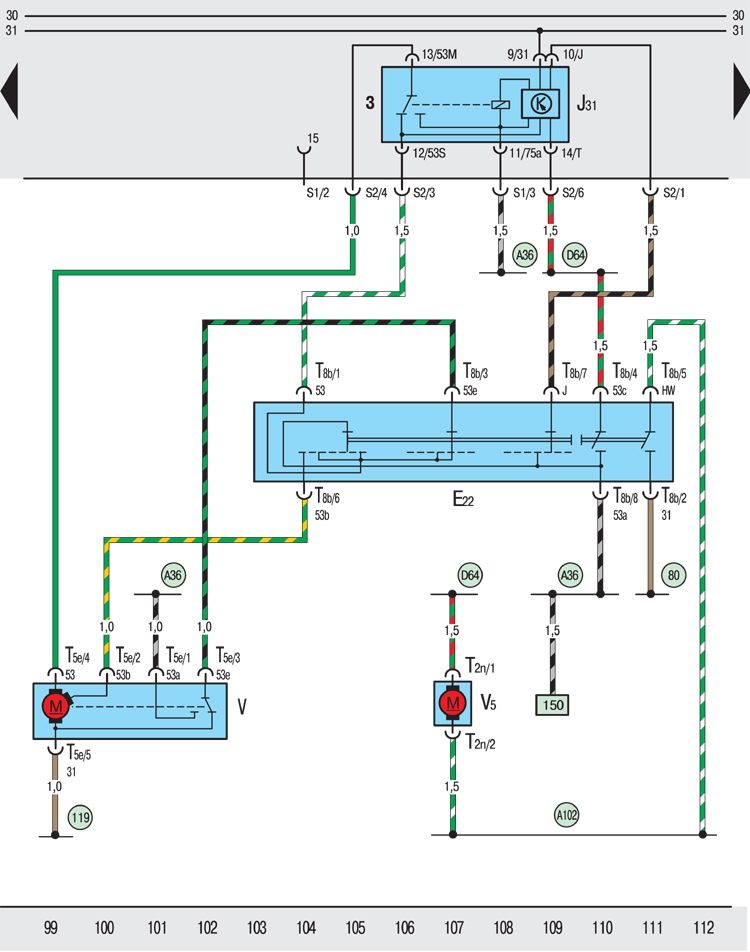

E22 – выключатель стеклоочистителей ветрового стекла;

J31 – выключатель двойного хода щеток стеклоочистителей;

T2n – двухконтактный штекерный разъем, на насосе стеклоочистителей переднего стекла;

T5e – пятиконтактный штекерный разъем, на электродвигателе стеклоочистителей;

T8b – восьмиконтактный штекерный разъем, на выключателе стеклоочистителей;

V – электродвигатель стеклоочистителей ветрового стекла;

V5 – насос стеклоочистителей переднего стекла;

80 – соединение на "массу" в жгуте проводов позади панели приборов;

119 – соединение на "массу" в жгуте проводов впереди слева;

A36 – соединение (53a) в жгуте проводов позади панели приборов слева;

A102 – соединение (стеклоочиститель) в жгуте проводов позади панели приборов;

D64 – соединение (53c) в жгуте проводов позади панели приборов
