3.Отверните
три болта крепления и снимите впускной патрубок

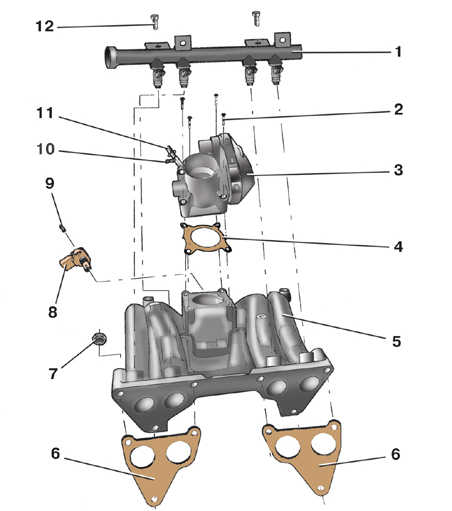

с корпуса 3 (см. рис.Впускная
труба бензиновых двигателей 1,0 л, 37 кВт и 1,4
л, 50 кВт) дроссельной заслонки.
4.Отсоедините
колодку с проводами от привода дроссельной
заслонки.
5.Отсоедините
от штуцера 10 шланг вентиляции картера.
6.Отсоедините
от штуцера 11 шланг продувки адсорбера.
7.Отсоедините
колодку с проводами от датчика 8.
8.Отсоедините
топливопровод от топливной рампы 1.
9.Отсоедините
колодки с проводами от форсунок.
10.Отверните
шесть гаек 7 крепления и снимите впускную трубу
5 с прокладками 6.
11.При
необходимости отверните болты 2 и снимите корпус
3 дроссельной заслонки, отверните болты 12 и
снимите топливную рампу 1, потянув ее вверх,
чтобы форсунки вышли из отверстий во впускной
трубе, отверните болт 9 и снимите датчик 8.
12.Установите
впускную трубу в обратном порядке. При этом
замените прокладки 6 и 4.
БЕНЗИНОВЫЕ ДВИГАТЕЛИ1,4 л,
55 И 74 кВт

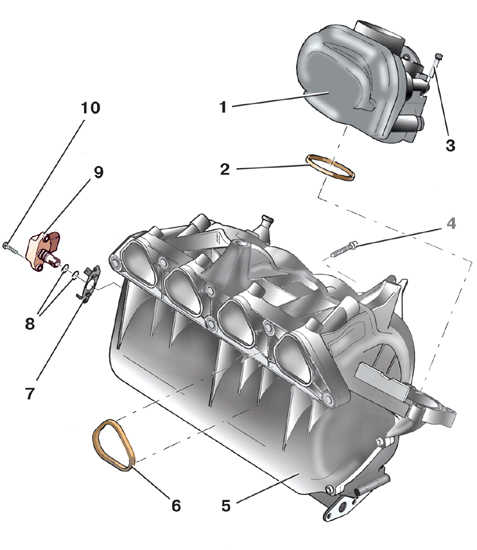

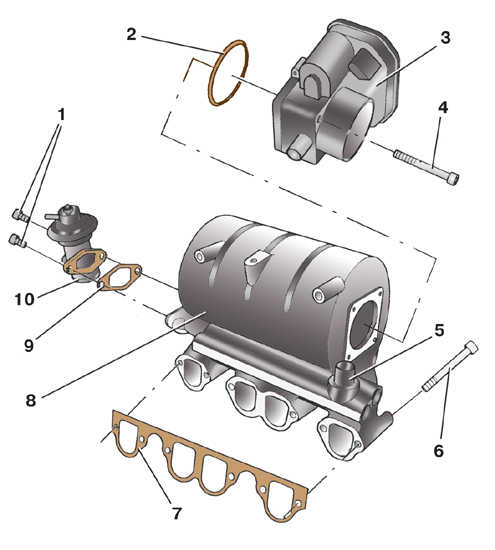

Впускная труба бензиновых двигателей 1,4 л, 55 и 74 кВт
6 – прокладка впускной трубы;
7 – направляющая пластина датчика;
8 – уплотнительные кольца датчика;
9 – датчик давления и температуры воздуха;
10 – болт крепления датчика
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
провод от клеммы «-» аккумуляторной батареи.
2.Снимите
верхний кожух двигателя (см.подраздел
2.1).
3.Отсоедините
от корпуса 1 (см. рис.Впускная
труба бензиновых двигателей 1,4 л, 55 и 74 кВт)
дроссельной заслонки воздуховод воздушного
фильтра.
4.Отсоедините
шланг продувки адсорбера от корпуса 1
дроссельной заслонки.
5.Отсоедините
от корпуса 1 дроссельной заслонки колодку с
проводами.
6.Отверните
два болта крепления и отсоедините от впускной
трубы 5 трубку рециркуляции отработавших газов.
7.Отсоедините
колодку с проводами от датчика 9 давления и
температуры воздуха.
8.Отсоедините
колодки жгута форсунок от жгута проводов.
9.Отсоедините
топливопровод от топливной рампы.
10.Отверните
шесть болтов 4 крепления и снимите впускную
трубу 5.
11.При
необходимости отверните болты крепления и
снимите с впускной трубы топливную рампу, корпус
1 дроссельной заслонки и датчик 9 давления и
температуры воздуха.
12.Установите
впускную трубу в обратном порядке. При этом
замените уплотнительное кольцо 2 корпуса
дроссельной заслонки независимо от его состояния
и в случае повреждения – прокладки 6,
уплотнительные кольца 8 и направляющую пластину
7 датчика.
