Шкода Фабия. Замена топливного радиатора двигателя

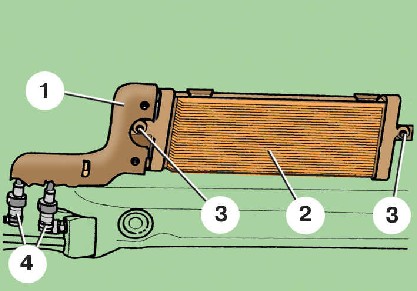

Топливный радиатор

1 – защитный кожух;

2 – топливный радиатор;

3 – гайка крепления радиатора;

4 – топливные трубки

Топливный радиатор служит для охлаждения излишков топлива, сливаемого в бак из двигателя на автомобилях с дизельными двигателями.

Радиатор установлен снизу автомобиля в топливопроводе обратного слива топлива.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите защитный кожух 1.

2. Отсоедините топливные трубки 4 от радиатора 2, нажав на кнопки фиксаторов трубок.

3. Отверните гайки 3 крепления и снимите радиатор 2.

4. Установите новый радиатор в обратном порядке. Момент затяжки гайки крепления топливного радиатора 15 Н·м.
