Шкода Фабия. Замена адсорбера системы улавливания паров топлива

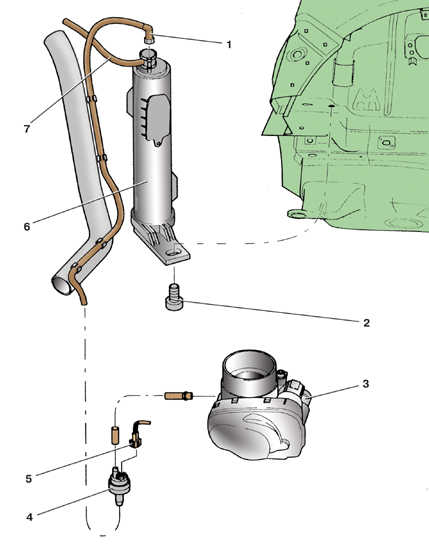

Детали системы улавливания паров топлива

4.9 Замена адсорбера системы улавливания паров топлива Шкода Фабия 2000-2007 года



1 – шланг продувки адсорбера;
2 – болт крепления адсорбера;
3 – корпус дроссельной заслонки;
4 – электромагнитный клапан;
5 – соединительная колодка клапана;
6 – адсорбер;
7 – шланг к гравитационному клапану

Системой улавливания паров топлива оборудованы автомобили с бензиновыми двигателями. Адсорбер установлен в нише правого заднего колеса.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите правое заднее колесо.
2. Отсоедините от адсорбера 6 шланги 1 и 7.
3. Отверните болт 2 крепления и снимите адсорбер 6, вынув его из кронштейна на кузове.
4. Установите новый адсорбер в обратном порядке. Момент затяжки болта крепления адсорбера – 10 Н·м.
