ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АВТОМОБИЛЕЙ РАФ-2203-01, РАФ-22031-01, РАФ-22035-01
Модификации:

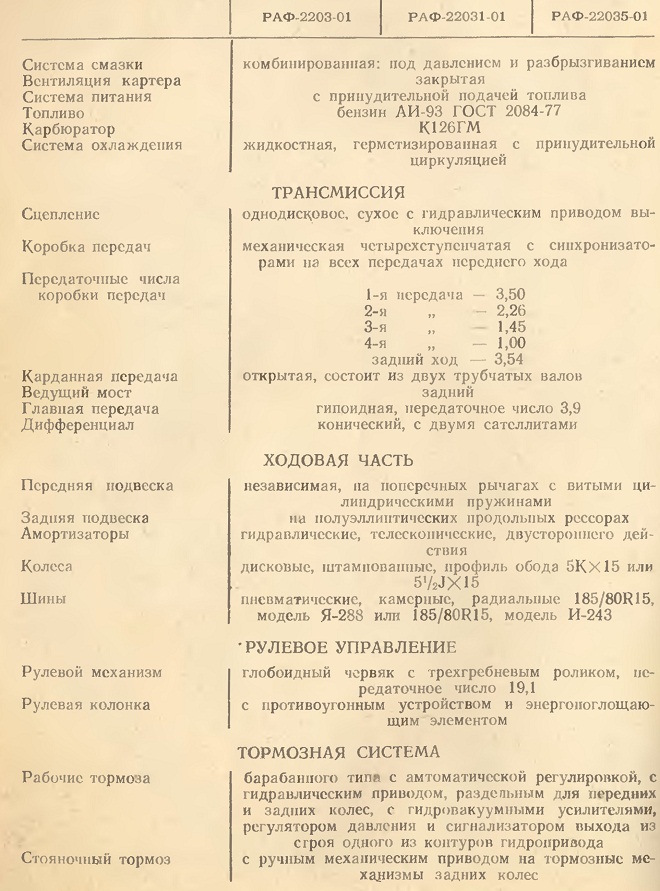

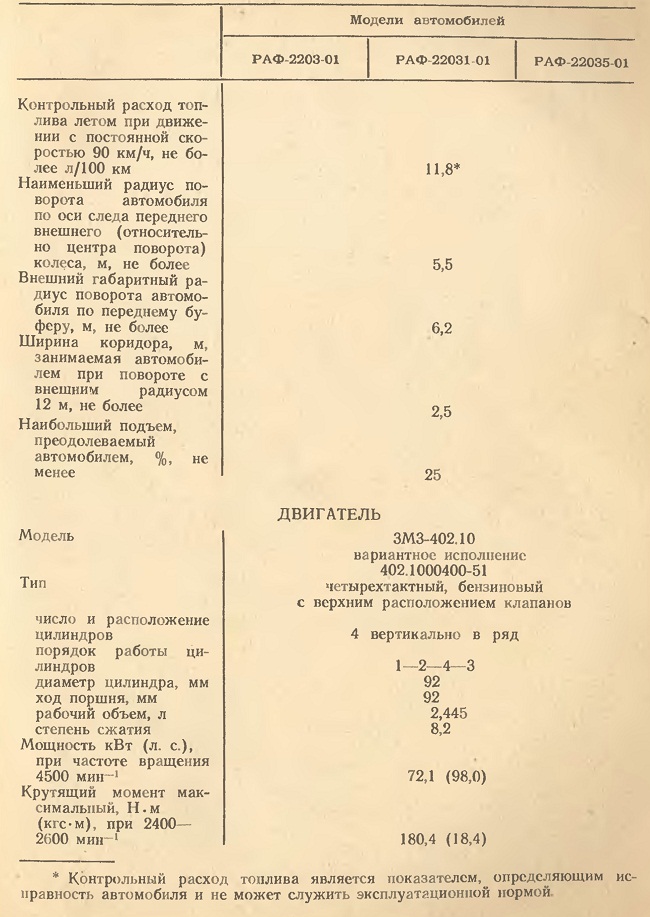

РАФ-22031-01 - линейный автомобиль скорой медицинской помощи; РАФ-2203-02 - работающее на сжиженном газе. Двигатель.Мод. ЗМЗ-402.10, бензиновый, рядный, 4-цил., 92x92 мм, 2,445 л, степень сжатия 8,2, порядок работы 1-2-4-3, мощность 72,1 кВт (98 л.с.) при 4500 об/мин, крутящий момент 180,4 Н-м (18,4 кгс-м) при 2400-2600 об/мин; карбюратор К-126ГМ; воздушный фильтр - инерционно- масляный.Трансмиссия.Сцепление - однодисковое, привод выключения - гидравлический. Коробка передач 4-ступ., передат. числа: I-3,50; II-2,26; III-1,4 5; IV-1,00; ЗХ-3,54; синхронизаторы на всех передачах переднего хода. Карданная передача состоит из двух валов с промежуточной опорой. Главная передача - одинарная, гипоидная, передат. число 3,9.Колеса и шины.Колеса - дисковые, ободья 5К-15 или 5 1/2J-15, крепление на 5 шпильках. Шины 185/82Р15 мод. Я-288, рисунок протектора - дорожный, давление в шинах передних колес 3,2-3,3, задних - 3,7-3,8 кгс/см. кв. Число колес 4+1.Подвеска.Передняя - независимая, пружинная, с поперечными рычагами, два амортизатора, задняя подвеска - зависимая, на полуэллиптических рессорах, два амортизатора.Тормоза.Рабочая тормозная система - двух контурная, с гидравлическим приводом с двумя вакуумными усилителями, барабанными механизмами (диаметр 280 мм, ширина колодок 50 мм), разжим кулачковый. Стояночный тормоз - на тормоза задних колес, с механическим приводом.Рулевое управление.Рулевой механизм - глобоидальный червяк и трехгребневый ролик, передат. число 19.1.Электрооборудование.Напряжение 12 В, ак. батарея 6СТ-60ЭМ, генератор Г16.3701 с регулятором напряжения 13.3702, стартер СТ230-Б1, датчик-распределитель 19.3706, катушка зажигания Б116, свечи А14-В.Заправочные объемы и рекомендуемые эксплуатационные материалы.Топливный бак - 55л, бензин АИ-93;система охлаждения - 13л, вода или тосол А-40; система смазки - 6л, всесезонно М-6/10Г, летом M-12Г, зимой М-8Г; картер рулевого механизма - 0,40 л, ТАП-15В или ТАД-17 И; коробка передач - 0,95 л, ТАД-17 И или ТАП-15В; картер ведущего моста - 1,20 л, ТАД-17И или ТСп-гип; гидропривод тормозов и сцепления - 0,95 л, тормозная жидкость БСК; амортизаторы: передние - 2x0,14, задние - 2x0,2 1 л, масло веретенное АУ; бачок омывателя ветрового стекла - 2 л, вода или жидкость НИИСС-4 в смеси с водой. Масса агрегатов (в кг).двигатель с оборудованием и сцеплением - 185,коробка передач - 26,5; карданный вал - 12; задний мост - 85,5; кузов - 890; колесо в сборе с шиной - 25; радиатор - 12,6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
