Митсубиси Каризма. Отопитель и радиатор отопителя
Снятие
Для снятия отопителя и
радиатора отопителя выполните следующие операции.
1. Отсоедините провод
от отрицательной клеммы аккумуляторной батареи.
2. Слейте охлаждающую
жидкость из системы охлаждения двигателя.
3. Снимите панель
приборов.
4. Снимите испаритель.
|
ПРЕДУПРЕЖДЕНИЕ
При снятии и
установке напольной консоли на автомобилях с системой
SRS не допускайте ударов консоли о блок управления SRS и
другие элементы системы.
|
 |

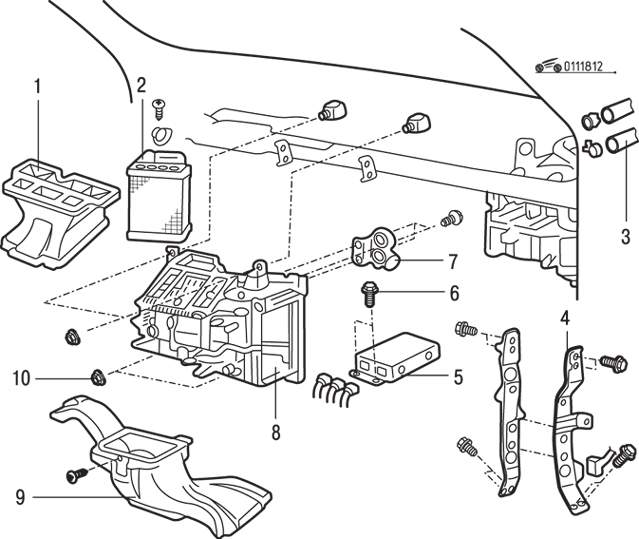

Рис. 18.12.
Отопитель и радиатор отопителя: 1 – центральный
воздуховод; 2 – радиатор отопителя; 3 – соединение
шлангов отопителя; 4 – центральный усилитель; 5 –
электронный блок управления автоматической коробкой
передач; 6 – болт (9 Н•м); 7 – пластина; 8 – отопитель;
9 – нижний распределительный воздуховод; 10 – фланцевая
гайка (25 Н•м) или гайка и шайба (11 Н•м)
|
5. Снимите центральный
воздуховод 1 (см. рис.
18.12).
6. Отверните болты и
снимите центральный усилитель 4.
7. Отверните болты,
отсоедините электрические разъемы и снимите электронный блок управления
5 автоматической коробкой передач.
8. Отверните винт и
снимите нижний распределительный воздуховод 9.
9. Ослабьте хомуты и
отсоедините шланги 3 отопителя.
10. Отверните гайки и
снимите отопитель 8.
11. Отверните болты и
снимите пластину 7 с отопителя.
12. Отверните винт и
снимите радиатор 2 отопителя.
Установка
Установка проводится в
последовательности, обратной снятию, с учетом следующего.
1. Залейте охлаждающую
жидкость в систему охлаждения двигателя.
2. Установите панель
приборов.
3. Установите
испаритель
