Митсубиси Каризма. Панель управления отопителем и выключатель кондиционера с ручным управлением







Снятие
Для снятия панели управления отопителем в сборе и выключателя кондиционера выполните следующие операции.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.


Панель управления отопителем в сборе и выключатель кондиционера

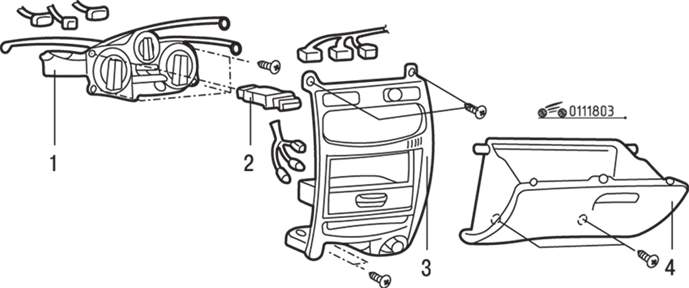

Рис. 18.3. Панель управления отопителем в сборе и выключатель кондиционера: 1 – блок управления отопителем; 2 – выключатель кондиционера; 3 – панель центральной консоли; 4 – вещевой ящик




2. Используя лезвие отвертки как рычаг, освободите фиксаторы и снимите панель 3 (рис. 18.3) центральной консоли.
3. Отверните винты и снимите вещевой ящик 4.
4. Отверните винты, отсоедините тросы и электрические разъемы и снимите блок 1 управления отопителем.
5. Используя лезвие отвертки как рычаг, извлеките выключатель 2 кондиционера.


Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Установите ручку управления температурным режимом отопителя в положение «МАХ НОТ».

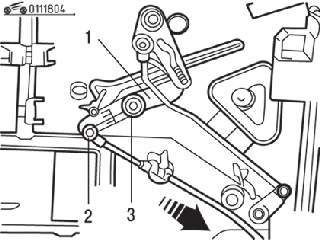

Рис. 18.4. Положение ручек управления температурным режимом и привода заслонки смешения воздуха при установке: 1 – рычаг привода заслонки смешения воздуха; 2 – положение «МАХ НОТ» (тепло); 3 – положение «МАХ COOL» (холодно)




2. Установите ручку привода заслонки смешивания воздуха в положение «МАХ НОТ», как показано на рис. 18.4, и затем прикрепите тягу к оси рычага.
3. Переместите тягу в направлении стрелки, показанной на рис. 18.4, чтобы выбрать люфт, и затем закрепите ее зажимом.

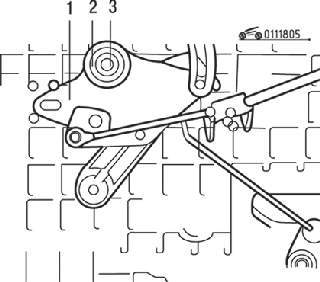

Рис. 18.5. Положение ручки и рычага привода заслонки подачи воздуха: 1 – рычаг привода заслонки подачи воздуха; 2 – положение «DEF» (обдув стекол); 3 – положение «FACE» (обдув лица)




4. Установите ручку привода заслонки подачи воздуха блока управления отопителем в положение «DEF» (рис. 18.5).
5. Установите рычаг привода заслонки подачи воздуха в положение «DEF» и затем прикрепите тягу к оси рычага.
6. Переместите тягу в направлении стрелки, показанной на рис. 18.5, так, чтобы выбрать люфт, и затем закрепите ее зажимом.
7. Установите ручку управления впуском воздуха на панели управления отопителем в положение «INSIDE».
8. Установите рычаг привода управления впуском воздуха в отопитель в положение «INSIDE» и затем прикрепите тягу к оси рычага.

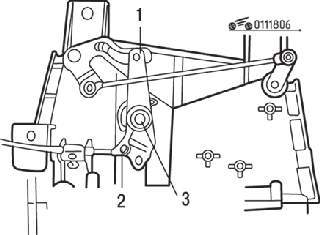

Рис. 18.6. Положение ручки и рычаг привода управления впуском воздуха: 1 – звено привода заслонки управления подачей и отводом воздуха; 2 – положение «INSIDE» (внутренняя рециркуляция); 3 – положение впуска наружного воздуха




9. Переместите тягу в направлении стрелки, показанной на рис. 18.6, так, чтобы выбрать люфт, и затем закрепите ее зажимом
