Митсубиси Каризма. Разборка и сборка панели приборов
Разборка
Для разборки
выполните следующие операции.
1. Отверните
винты, отсоедините электрические разъемы и снимите динамики 5 (рис.
17.57).
2. Используя

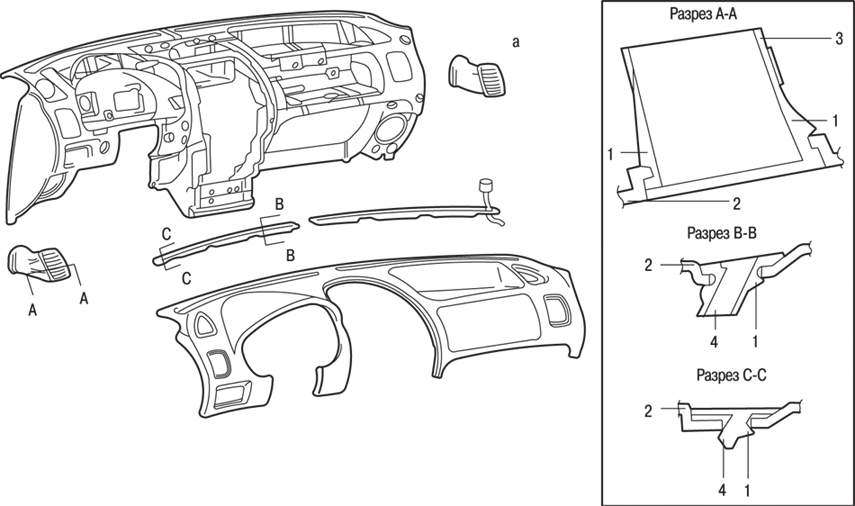

лезвие отвертки как рычаг, отожмите защелки (рис.
17.58) и
извлеките отводящие патрубки 3 (см. рис.
17.57)
обогрева боковых стекол из панели приборов.
3. Отверните винты
и снимите усиление 14 панели приборов.
4. Отверните винты
и снимите раму 15 вещевого ящика.
5. Снимите
фотоэлемент 12.
6. Используя
лезвие отвертки как рычаг, извлеките накладку 13 обогрева ветрового
стекла.
7. Отверните винты
и снимите накладку 11 панели приборов.
8. Используя
лезвие отвертки как рычаг, извлеките дефлекторы 1 обогрева ветрового
стекла.
9. Отверните винты
и снимите распределительный воздуховод 2.
10. Снимите жгут
19 проводов панели приборов.
11. Отверните
шесть винтов, отсоедините электрический разъем и снимите модуль
подушки безопасности 17.
12. Отверните
винты и снимите блок управления круиз-контроля и кронштейн в сборе
8.
13. Отверните винт
и снимите реле 9 управления двигателем.
14. Отверните
винты и снимите центральный усилитель 6 панели приборов.
15. Отверните
гайки и снимите нижний боковой кронштейн 4 со стороны водителя.
16. Отверните
гайки и снимите нижний боковой кронштейн 16 со стороны пассажира.
Сборка
Сборка проводится
в последовательности, обратной разборке
