Митсубиси Каризма. Вентилятор отопителя и резистор
Снятие
Для снятия
выполните следующие операции.
1. Отсоедините
провод от отрицательной клеммы аккумуляторной батареи.
|
ПРЕДУПРЕЖДЕНИЕ
При снятии и
установке напольной консоли на автомобилях с
системой SRS не допускайте ударов консоли о блок
управления SRS и другие элементы системы.
|
 |

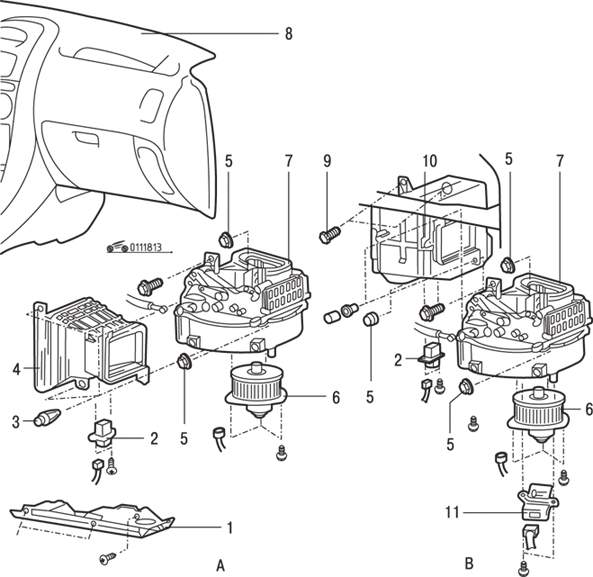

Рис. 18.13.
Электрический вентилятор отопителя и резистор: А –
автомобили, не оборудованные кондиционером; В –
автомобили, оборудованные кондиционером; 1 – нижняя
крышка; 2 – резистор; 3 – зажим; 4 – соединительный
воздуховод (автомобили без кондиционера); 5 –
фланцевая гайка (25 Н•м) или гайка и шайба (11 Н•м);
6 – вентилятор и электродвигатель отопителя; 7 –
узел вентилятора отопителя; 8 – панель приборов; 9 –
фланцевый болт (25 Н•м) или болт и шайба (11 Н•м);
10 – испаритель (автомобили, оборудованные
кондиционером); 11 – электронный блок управления
автоматическим компрессором (автомобили,
оборудованные кондиционером)
|
2. Снимите нижнюю
крышку 1 (рис.
18.13).
3. Отверните винты
и снимите резистор 2.
4. Отверните
винты, отсоедините электрический разъем и снимите электронный блок
11 управления автоматическим компрессором (автомобили, оборудованные
кондиционером).
5. Снимите панель
приборов.
6. Снимите зажимы
3. Для этого отверткой с крестообразным жалом протолкните штифт
внутрь (в центре зажима) на глубину около 2 мм, затем вытащите зажим
наружу.
|
ПРЕДУПРЕЖДЕНИЕ
Не
проталкивайте штифт глубже чем нужно, это может
повредить проставку или штифт может упасть внутрь.
|
7. Снимите
соединительный воздуховод 4 (автомобили без кондиционера).
8. Снимите
испаритель 10 (автомобили, оборудованные кондиционером).
9. Отверните
винты, отсоедините электрический разъем и снимите вентилятор 6 с
электродвигателем отопителя.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
1. Перед
установкой проверьте исправность электродвигателя и резистор
отопителя.
2. При подаче
напряжения аккумуляторной батареи на выводы электродвигателя
убедитесь в том, что вал электродвигателя вращается. Убедитесь также
в отсутствие посторонних шумов и звуков.
3. При помощи
тестера измерьте сопротивление между выводами разъема резистора
отопителя.
 |
Рис. 18.14.
Расположение контактов на разъеме резистора
|
Сопротивление между контактами
разъема резистора (рис.
18.14),
Ом:
3–2 (LO).......2,30;
3–4 (ML).......1,10;
3–1
(МН).......0,40.
4. Установите
штифт, затем вставьте зажим в отверстие.
 |
Рис. 18.15.
Установка зажима: 1 – штифт; 2 – проставка
|
5. Протолкните
штифт внутрь, пока его головка не установится на одном уровне с
проставкой (рис.
18.15)
