Митсубиси Каризма. Передний бампер
Снятие
1. Снимите панели
переднего нижнего защитного кожуха.
 |
Рис. 17.41.

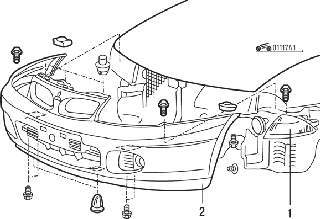

Передний бампер автомобилей с 1995 года выпуска: 1 –
передний указатель поворота; 2 – бампер в сборе
|
 |
Рис. 17.42.

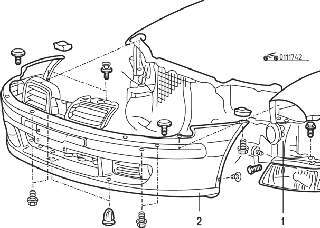

Передний бампер автомобилей с 1999 года выпуска: 1 –
фара головного света; 2 – бампер в сборе
|
2. Отверните винты и
снимите передние указатели поворота на моделях с 1995 года (рис.
17.41) или фару
головного света на моделях с 1999 года выпуска (рис.
17.42).
3. Снимите 2
пластиковых фиксатора, крепящих верхнюю часть наружной облицовки
радиатора, и 2 фиксатора, крепящих переднюю нижнюю часть бампера.
Отверните болты, крепящие переднюю нижнюю и боковые части бампера, и
перемещая бампер вперед, снимите его с автомобиля.
Установка
Установка проводится в
последовательности, обратной снятию.
Митсубиси Каризма. Ремонт переднего бампера
Ремонт переднего бампера
автомобилей с 1995 года выпуска
Разборка
1. Снимите бампер с
автомобиля.
 |

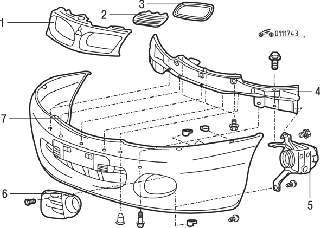

Рис. 17.43.
Конструктивное исполнение переднего бампера автомобилей
с 1995 года выпуска: 1 – наружная облицовка радиатора; 2
– решетка радиатора внутренняя; 3 – ободок решетки
радиатора; 4 – усилитель переднего бампера; 5 – передняя
противотуманная фара; 6 – крышка передней
противотуманной фары; 7 – наружная накладка бампера
|
2. Снимите наружную
облицовку 1 (рис.
17.43) радиатора.
3. Извлеките из
наружной облицовки радиатора ободки 3 и внутренние решетки 2 радиатора.
4. Отверните по три
винта и снимите передние противотуманные фары 5.
5. С нижней стороны
бампера отверните винты и снимите усилитель 4 переднего бампера.
6. Отверните винты и
снимите крышки 6 передних противотуманных фар.
Сборка
Сборка проводится в
последовательности, обратной разборке.
Ремонт переднего бампера
автомобилей с 1999 года выпуска
Разборка
1. Снимите бампер с
автомобиля.
 |

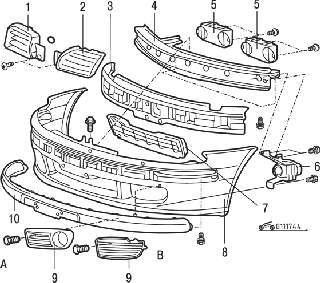

Рис. 17.44.
Конструктивное исполнение переднего бампера автомобилей
с 1999 года выпуска: А – автомобили с противотуманными
фарами; В – автомобили без противотуманных фар; 1 –
правая решетка радиатора; 2 – левая решетка радиатора; 3
– вставка; 4 – усилитель переднего бампера; 5 –
динамический демпфер; 6 – передняя противотуманная фара;
7 – нижняя решетка радиатора; 8 – наружная накладка
бампера; 9 – крышка передней противотуманной фары; 10 –
накладка бампера
|
2. Отверните винты и
снимите правую 1 и левую 2 решетки радиатора (рис.
17.44).
3. Освободите
фиксаторы и снимите накладку 10 бампера.
4. Отверните по 3
винта и снимите передние противотуманные фары 6.
5. С нижней и верхней
сторон бампера отверните винты и снимите усилитель переднего бампера 4.
6. На автомобилях с
дизельными двигателями отверните четыре болта и снимите динамический
демпфер 5.
7. Снимите вставку 3.
8. Отверните винты и
снимите крышки 9 передних противотуманных фар.
9. Снимите нижнюю
решетку 7 радиатора.
Сборка
Сборка проводится в
последовательности, обратной разборке.
