Митсубиси Каризма. Задний бампер

Снятие

1. Снимите заднюю облицовку.

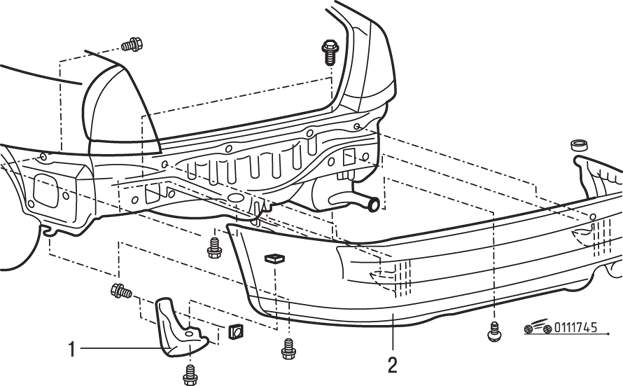

Рис. 17.45. Задний бампер: 1 – брызговик; 2 – задний бампер в сборе

2. Отверните по три винта с каждой передней боковой стороны заднего бампера и снимите брызговики 1 (рис. 17.45).

3. С нижней стороны бампера по периметру отверните винты и, перемещая назад, снимите задний бампер 2 с автомобиля.

Разборка

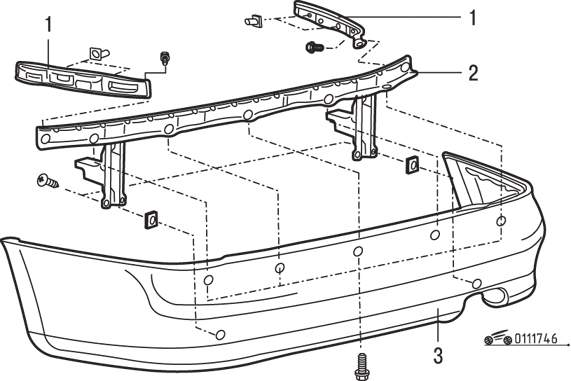

Рис. 17.46. Конструктивное исполнение заднего бампера: 1 – боковой усилитель; 2 – усилитель заднего бампера; 3 – наружная накладка бампера

1. Отверните винты и снимите боковой усилитель 1 (рис. 17.46).

2. С нижней и внутренней стороны бампера отверните винты и снимите усилитель 2 заднего бампера.

Сборка и установка

Сборка и установка проводятся в последовательности, обратной разборке и снятию.
