Митсубиси Каризма. Ремонт люка





Разборка
Для разборки люка выполните следующие операции.
1. Снимите люк.

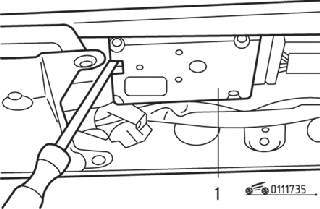

Рис. 17.35. Использование отвертки для снятия электронного блока (1) управления люком




2. Отсоедините электрический разъем и снимите электронный блок управления люком (см. рис. 17.35).
3. Отверните винты и снимите кронштейн фонаря освещения салона.

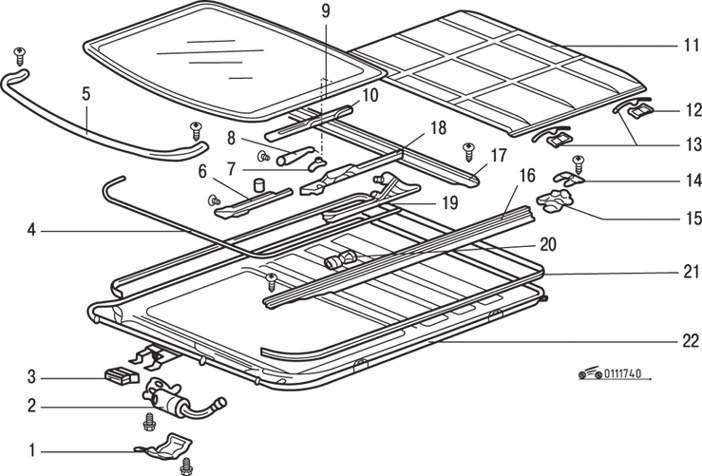

Рис. 17.40. Конструктивное исполнение люка: 1 – кронштейн фонаря освещения салона; 2 – электродвигатель привода люка; 3 – электронный блок управления люком; 4 – трос привода; 5 – ветровой дефлектор (обтекатель) в сборе; 6 – передняя направляющая; 7 – защелка; 8 – изогнутый профиль панели люка; 9 – стекло крышки люка; 10 – обивка; 11 – шторка; 12 – ползун; 13 – пружина; 14 – задний ограничитель; 15 – ограничитель механизма привода; 16 – направляющая; 17 – дренажный канал в сборе; 18 – задняя направляющая; 19 – привод задней направляющей; 20 – фиксатор; 21 – наружный уплотнитель лотка; 22 – сварной лоток в сборе




4. Отсоедините электрический разъем, отверните винты и снимите электродвигатель 2 (рис. 17.40) привода люка.
5. Снимите обивку 10.
6. Снимите стекло 9 крышки люка.
7. Отверните винты и снимите изогнутый профиль 8 панели люка.
8. Отверните винты и снимите ветровой дефлектор (обтекатель) 5 в сборе.
9. Отверните винты и снимите дренажный канал 17 в сборе.
10. Отверните винт и снимите фиксатор 20.
11. Отверните винт и снимите задний ограничитель 14.
12. Снимите шторку 11.
13. Снимите ползуны 12.
14. Снимите пружину 13.
15. Снимите ограничитель 15 механизма привода.
16. Отверните винты и снимите переднюю направляющую 6.
17. Снимите защелку 7.
18. Снимите заднюю направляющую 18.
19. Снимите привод 19 задней направляющей.
20. Отсоедините и снимите трос 4 привода.
21. Отверните винты и снимите направляющую 16.
22. Снимите наружный уплотнитель 21 лотка.
23. Снимите сварной лоток 22 в сборе.


Установка
Установка проводится в последовательности, обратной снятию.
1. При установке смажьте консистентной смазкой трос привода, заднюю направляющую, привод задней направляющей и изогнутый профиль панели люка
