Митсубиси Каризма. Дизель FBQT. Сальник промежуточного вала







Снятие
1. Снимите ремень привода газораспределительного механизма.

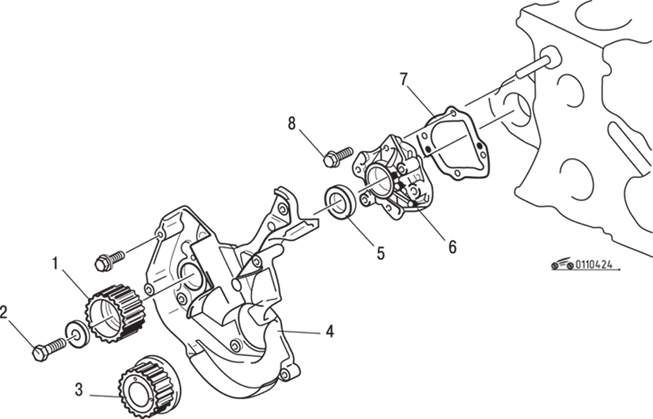

Рис. 4.24. Сальник промежуточного вала: 1 – шкив промежуточного вала; 2 – болт, 50 Н•м; 3 – шкив коленчатого вала; 4 – нижний задний кожух ремня привода газораспределительного механизма; 5 – сальник промежуточного вала; 6 – корпус промежуточного вала; 7 – прокладка; 8 – болт, 15 Н•м




2. Снимите шкив 3 (рис. 4.24) коленчатого вала.

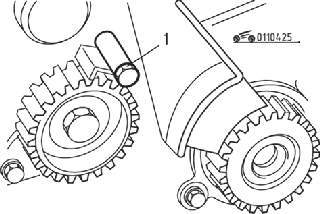

Рис. 4.25. Использование специального инструмента и оправки МВ996034 (1) для снятия шкива с промежуточного вала




3. Используя специальный инструмент, снимите шкив с промежуточного вала (рис. 4.25).
4. Отверните болты и снимите нижний задний кожух 4 (см. рис. 4.24) ремня привода газораспределительного механизма.
5. Отверните болты и снимите корпус 6 промежуточного вала и прокладку 7.
6. Снимите сальник 5 промежуточного вала.


Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Смажьте рабочую кромку сальника небольшим количеством моторного масла.
2. Установите специальный инструмент (направляющую) на носок промежуточного вала.
3. Установите сальник на направляющую.
4. Используя специальный инструмент, посадите сальник на место.
