Митсубиси Каризма. Дизель FBQT. Масляный радиатор двигателя
Снятие
Для снятия
последовательно выполните следующие операции.
1. Отсоедините
провод от отрицательной клеммы аккумуляторной батареи.
2. Слейте моторное
масло из двигателя.
3. Снимите
передний бампер.
 |

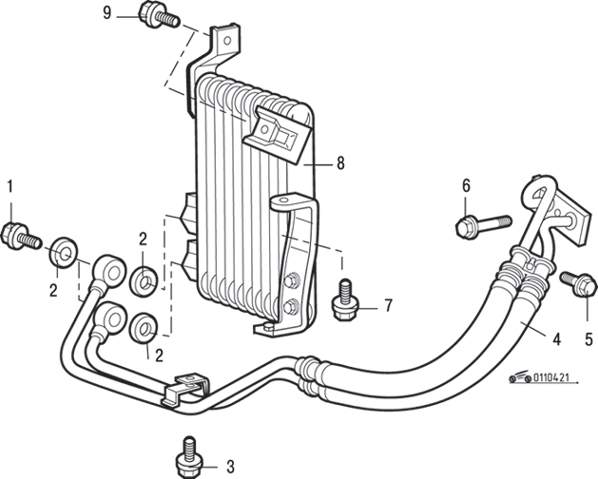

Рис. 4.21.
Масляный радиатор двигателя: 1 – перепускной болт,
30–34 Н•м; 2 – прокладка; 3 – болт, 10 Н•м; 4 –
шланги масляного радиатора в сборе; 5 – болт, 10
Н•м; 6 – болт, 12 Н•м; 7 – болт, 25 Н•м; 8 –
масляный радиатор двигателя; 9 – болт, 25 Н•м
|
4. Отверните
перепускной болт 1 (рис.
4.21),
отсоедините шланги и снимите прокладки 2.
5. Отверните
крепежные скобы и снимите шланги 4 масляного радиатора в сборе.
6. Отверните болты
и снимите масляный радиатор 8 двигателя.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
 |
Рис. 4.22.
Установка выступов (1) соединительных элементов
шлангов в посадочное место масляного радиатора
|
Установите выступы
соединительных элементов шлангов в посадочное место масляного
радиатора и закрепите шланги в сборе (рис.
4.22).
1. Залейте
моторное масло в двигатель.
2. Установите
передний бампер
