Митсубиси Каризма. Дизель FBQT. Регулировка натяжения ремня привода газораспределительного механизма







1. Снимите кожух ремня привода газораспределительного механизма.
2. Проверните коленчатый вал по часовой стрелке и установите поршень 1-го цилиндра в ВМТ такта сжатия.
3. Ослабьте контргайку натяжителя ремня привода газораспределительного механизма.

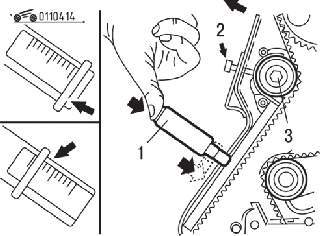

Рис. 4.14. Использование специального инструмента для проверки и регулировки ремня привода газораспределительного механизма: 1 – специальный инструмент МВ996032; 2 – болт М6; 3 – контргайка




4. Установите специальный инструмент на ремень привода и натяжитель ремня привода газораспределительного механизма (рис. 4.14).
5. Используя болт М6, натяните ремень привода газораспределительного механизма, прогиб ремня должен составлять 7,5 мм.
6. Затяните контргайку моментом 50 Н·м.
7. Установите кожух ремня привода газораспределительного механизма.
