Митсубиси Каризма. Дизель FBQT. Проверка и регулировка частоты вращения коленчатого вала двигателя на холостом ходу
Проверка
1. Подготовьте
автомобиль к проверке (прогрейте двигатель до нормальной рабочей
температуры охлаждающей жидкости).
2. Подключите
прибор MUT-II к диагностическому разъему.
3. Проверьте
частоту вращения коленчатого вала двигателя на холостом ходу,
которая должна быть (825±25) мин-1
4. Если измеренное
значение не соответствует номинальному, выполните регулировку по
следующей схеме.
Регулировка
5. Ослабьте
контргайку и затем, вращая винт регулировки частоты вращения
холостого хода, отрегулируйте ее (частота вращения должна
соответствовать номинальному значению).
6. Затяните
контргайку винта регулировки частоты вращения холостого хода.
 |

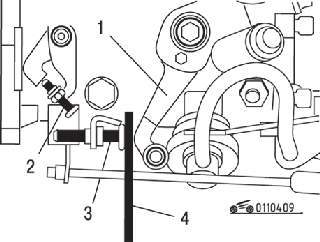

Рис. 4.9.
Проверка и регулировка частоты вращения коленчатого
вала двигателя на холостом ходу: 1 – рычаг
управления ТНВД; 2 – винт регулировки частоты
вращения холостого хода; 3 – винт-ограничитель; 4 –
плоский щуп
|
7. Установите
плоский щуп толщиной 4 мм между рычагом управления ТНВД и
винтом-ограничителем его хода (рис.
4.9).
8. Убедитесь, что
в этом случае частота вращения холостого хода составляет (1250±100)
мин-1 Если
частота вращения выходит за установленные пределы, отрегулируйте ее
вращением винта-ограничителя хода рычага управления ТНВД.
9. Затяните
контргайку винта-ограничителя.
10. Извлеките
плоский щуп.
11. Убедитесь в
том, что частота вращения холостого хода находится в диапазоне
номинальных значений. Если частота вращения холостого хода выходит
за установленные пределы, повторите операции регулировки.
12. Отсоедините
прибор MUT-II
