Митсубиси Каризма. Дизель FBQT. Проверка и регулировка ремня привода вспомогательных агрегатов (автомобили с кондиционером)
Проверка
1. Закрепите
специальный инструмент на ремень привода.
2. Пропустите
кольцевую прокладку измерительного инструмента под градуированной
шкалой.
 |

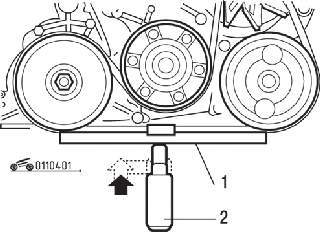

Рис. 4.1.
Измерение прогиба ремня привода: 1 – специальный
инструмент МВ996045; 2 – специальный инструмент
МВ996032
|
3. Установите
специальный измерительный инструмент и приложите к нему усилие, как
показано на рис.
4.1.
4. Это положение
может быть определено с помощью большого пальца, поскольку шток
должен установиться заподлицо с поверхностью измерительного
инструмента.
5. Осторожно
снимите измерительный инструмент и зафиксируйте прогиб ремня
привода.
Прогиб,
соответствующий заданному (требуемому) натяжению:
– при проверке –
3,5 мм;
– бывший в
эксплуатации ремень – 3,0 мм;
– новый ремень –
2,0–3,0 мм.
Регулировка
1. Если натяжение
не соответствует номинальному значению, ослабьте крепежные болты и
гайки А и С (рис.
4.2)
генератора и, вращая регулировочную гайку В,
отрегулируйте натяжение ремня.
 |

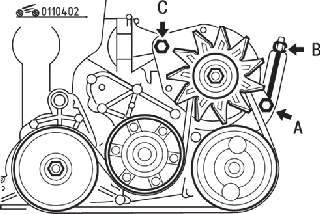

Рис. 4.2.
Расположение болтов и гаек (А и С) крепления
генератора и регулировочной гайки (В)
|
2. Затяните болт и
гайку крепления генератора.
