Митсубиси Каризма. Ремень привода газораспределительного механизма (ГРМ) SOHC двигателя 4G9
Снятие
1. Отсоедините
провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите нижний
левый защитный кожух.
3. Снимите
кронштейн опоры двигателя.
4. Снимите шкив
коленчатого вала.

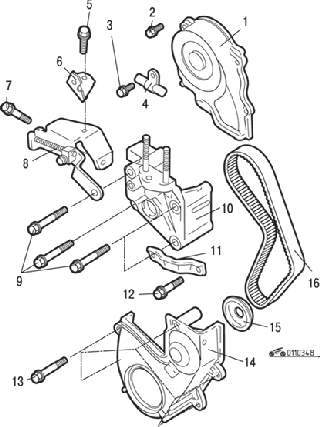

5. Отверните болт
и снимите кронштейн 6 (рис.
3.48)
крепления шланга гидроусилителя рулевого управления.
6. Отверните болт
и снимите хомут 4 крепления шланга гидроусилителя рулевого
управления.
7. Отверните болты
и снимите кронштейн 8 генератора.
8. Отверните винты
и снимите верхний кожух 1 ремня привода газораспределительного
механизма.
9. Отверните болты
и снимите нижний кожух 14 ремня привода газораспределительного
механизма.
10. Снимите фланец
15.
11. Отверните болт
и снимите кронштейн 11 крепления насоса гидроусилителя рулевого
управления.
12. Отверните
болты и снимите кронштейн 10 опоры двигателя.

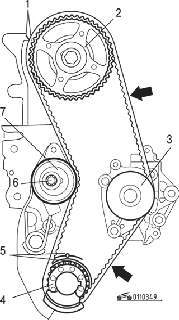

13. Проверните
коленчатый вал по часовой стрелке до совмещения установочных меток
на шкиву распределительного вала и шкиву коленчатого вала с
соответствующими неподвижными метками и установите поршень 1-го
цилиндра в ВМТ такта сжатия (рис.
3.49).
14. Ослабьте
регулировочный болт натяжителя ремня привода газораспределительного
механизма.

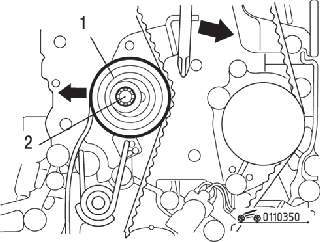

15. С помощью
отвертки полностью отодвиньте назад (в направлении стрелки)
натяжитель ремня привода газораспределительного механизма, как
показано на рис.
3.50.
16. Временно
затяните регулировочный болт.
17. Снимите ремень
привода газораспределительного механизма.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
1. Вставьте
отвертку, как показано на рис.
3.50,
полностью отодвиньте назад (в направлении стрелки) натяжитель ремня
привода газораспределительного механизма и затем временно затяните
регулировочный болт.
2. Совместите
установочные метки на шкивах коленчатого и распределительного валов
с соответствующими неподвижными метками.
3. Следя за тем,
чтобы рабочая ветвь (сторона) ремня была натянута, установите ремень
привода газораспределительного механизма в таком порядке:
– шкив коленчатого
вала;
– шкив водяного
насоса;
– шкив
распределительного вала;
– ролик
натяжителя.
После установки
ремня привода газораспределительного механизма попробуйте с усилием
провернуть шкив коленчатого вала против часовой стрелки, а затем
проверьте натяжение ремня и совпадение установочных меток.
4. Ослабьте
регулировочный болт ролика натяжителя на 1/2–1/4 оборота для того,
чтобы пружина натяжителя переместила ролик и обеспечила натяжение
ремня.
5. Проверните
коленчатый вал по часовой стрелке на 2 оборота и убедитесь в
совмещении установочных меток (см. рис.
3.49).
6. Необходимо
проверить отсутствие выступания зубьев ремня привода
газораспределительного механизма над шкивом распределительного вала
в секторе А, обозначенном на рис.
3.51, и
правильность его зацепления на обоих шкивах. После этого затяните
регулировочный болт ролика натяжителя соответствующим моментом.
7. Установите
фланец, как показано на рис.
3.52.
8. Установите
нижний левый защитный кожух.
9. Установите
кронштейн опоры двигателя.
10. Установите
шкив коленчатого вала.
