Митсубиси Каризма. Ремень привода газораспределительного механизма DOHC двигателя 4G9
Снятие
1. Отсоедините
провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите
защитный кожух.
3. Снимите
кронштейн опоры двигателя.
4. Снимите шкив
коленчатого вала.

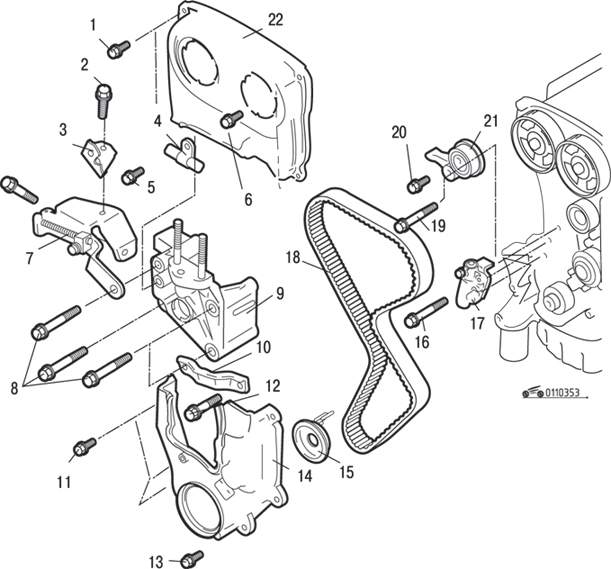

5. Отверните болт
и снимите кронштейн 3 (рис.
3.53)
крепления шланга гидроусилителя рулевого управления.
6. Отверните болт
и снимите хомут 4 крепления шланга гидроусилителя рулевого
управления.
7. Отверните болты
и снимите регулировочную планку 7 генератора.
8. Отверните болты
и снимите верхний кожух 22 ремня привода газораспределительного
механизма.
9. Отверните болты
и снимите нижний кожух 14 ремня привода газораспределительного
механизма.
10. Снимите фланец
15.
11. Отверните
болты и снимите кронштейн 10 крепления насоса гидроусилителя
рулевого управления.
12. Отверните
болты и снимите кронштейн 9 опоры двигателя.

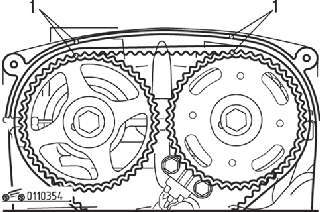

13. Проверните
коленчатый вал и совместите установочные метки, как показано на рис.
3.54.
14. Ослабьте
центральный болт крепления ролика натяжителя и снимите ремень
привода газораспределительного механизма.
Установка
Установка
производится в последовательности, обратной снятию, с учетом
следующего.
1. Приложите
усилие 98–196 Н к штоку автоматического натяжителя, упираясь им в
любую твердую поверхность (бетон, металл и т.п.), и измерьте
перемещение штока, которое должно быть не более 1 мм (рис.
3.55).
2. Если значение
перемещения выходит за указанный предел, замените автоматический
натяжитель.
3. Установите
автоматический натяжитель в тиски, как показано на рис.
3.56, и
аккуратно, чтобы не повредить (не согнуть) шток толкателя, сжимайте
автоматический натяжитель до тех пор, пока отверстие А не
совместится с отверстием В.
4. Вставьте
установочный штифт в совмещенные отверстия.
5. Установите
автоматический натяжитель на двигатель.

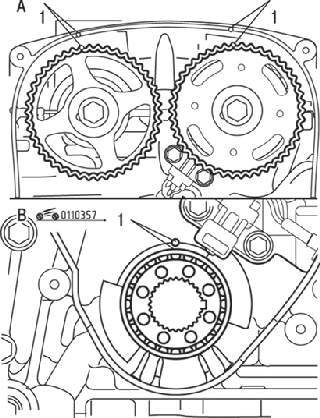

6. Совместите
установочные метки на обоих шкивах распределительных валов и
коленчатом валу с соответствующими неподвижными указателями (рис.
3.57).
7. Ослабьте
центральный болт крепления ролика натяжителя.
8. Поверните шкив
коленчатого вала на половину зуба против часовой стрелки.
9. Уложите ремень
привода на шкив распределительного вала выпускных клапанов и
закрепите ремень на этом шкиву с помощью зажима.

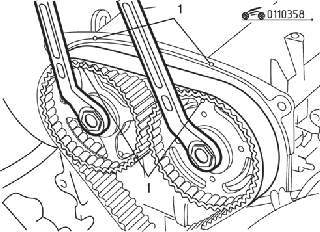

10. Уложите ремень
привода газораспределительного механизма на шкив распределительного
вала впускных клапанов; используя два накидных ключа, совместите
установочные метки, как показано нарис.
3.58.
11. Закрепите
ремень привода на другом шкиву другим зажимом.

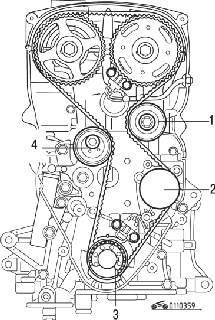

12. Заведите
ремень привода газораспределительного механизма последовательно на
направляющий ролик, шкив привода водяного насоса, шкив коленчатого
вала и ролик натяжителя (рис.
3.59).
13. Снимите
зажимы.

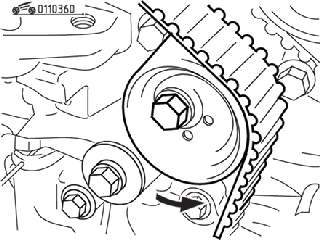

14. Переместите
ролик натяжителя в направлении стрелки и затяните болт крепления (рис.
3.60).
15. Убедитесь, что
все установочные метки совмещены.
16. Отрегулируйте
натяжение ремня привода газораспределительного механизма, для чего
проверните коленчатый вал на 1/4 оборота против часовой стрелки, а
затем верните его в исходное положение, провернув по часовой
стрелке, и убедитесь, что все установочные метки совмещены.

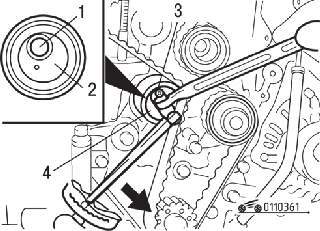

17. Ослабьте
фиксирующий болт ролика натяжителя и, используя специальный
инструмент и динамометрический ключ, натяните ремень привода
газораспределительного механизма, после чего затяните фиксирующий
болт моментом 2,5–4,0 Н•м (рис.
3.61).
18. Извлеките
установочный штифт (шестигранный вороток 2 мм) из автоматического
натяжителя. Убедитесь, что штифт извлекается легко.
19. Проверните
коленчатый вал по часовой стрелке на 2 оборота, подождите не менее 5
мин, убедитесь в том, что установочный штифт можно также легко
извлечь или вставить в отверстие автоматического натяжителя.
20. Если
выступание не соответствует номинальному значению, повторите
операции по натяжению ремня. Убедитесь, что все установочные метки
совмещены.
21. Установите
фланец, как показано на рис.
3.52.
22. Установите
нижний защитный кожух.
23. Установите
кронштейн опоры двигателя.
24. Установите
шкив коленчатого вала.
