Мерседес Бенц W463. Передние датчики



Мерседес Бенц W463. Передние датчики

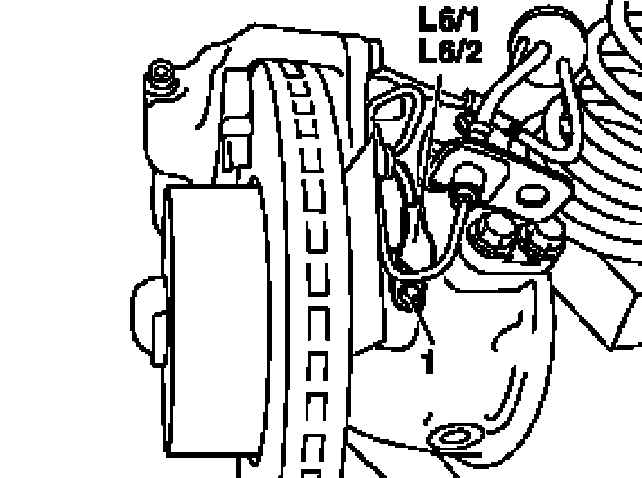

Детали установки переднего колесного датчика ABS

10.9 Передние датчики Mercedes-Benz W463

L6/1 — Датчик левого переднего колеса
L6/2 — Датчик правого переднего колеса

1 — Болт

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите соответствующее переднее колесо.
  2. Выверните крепежный болт (1) и снимите датчик (L6/1 или L6/2).
  3. Слегка смажьте его посадочное гнездо в ступичной сборке, затем отсоедините от датчика электропроводку (Х62/26 или Х62/27).
  4. Оцените состояние ротора (измерительного кольца) на ступичной сборке, в случае необходимости произведите замену (см. Раздел Снятие и установка роторов колесных датчиков ABS).
  5. Установка производится в обратном порядке.

Задние датчики

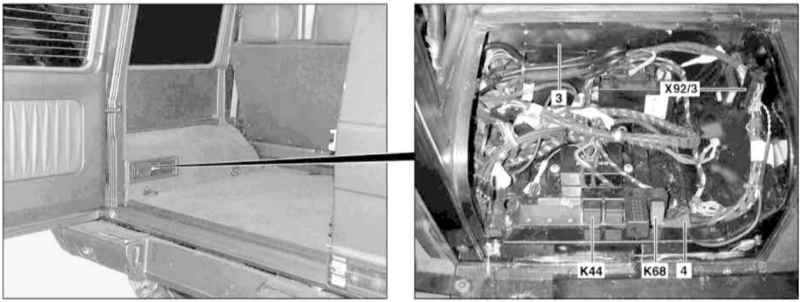

Схема расположения электропроводки колесного датчика

10.9 Передние датчики Mercedes-Benz W463

3 — Инструментальный ящик в багажном отделении
4 — Жгут электропроводки

Х92/3 — Разъем электропроводки ABS

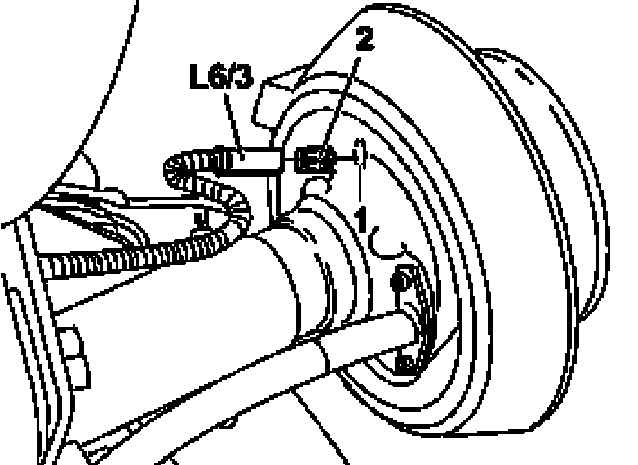

Детали установки заднего колесного датчика ABS

10.9 Передние датчики Mercedes-Benz W463

1 — Втулка в ступичной сборке
2 — Латунная муфта

L6/3 — Колесный датчик

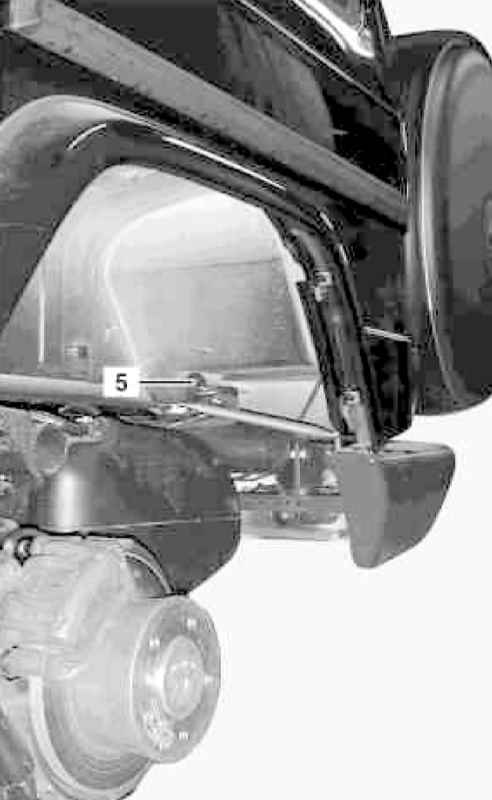

Местоположение проходного отверстия (5) в панели пола

10.9 Передние датчики Mercedes-Benz W463


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).

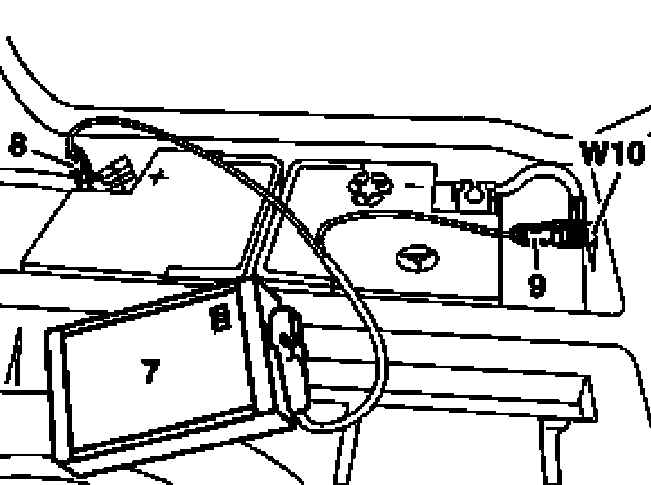

  1. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.

    7 — Вспомогательный аккумулятор
    8 — Клемма положительного провода модуля
    9 — Клемма отрицательного провода модуля
    W10 — Заземление батареи
10.9 Передние датчики Mercedes-Benz W463
  1. Снимите соответствующее заднее колесо.
  2. Осторожно высвободите датчик (L6/3 или L6/4) из латунной посадочной втулки (1).
  3. Оцените состояние ротора (измерительного кольца) на ступице, - в случае необходимости произведите замену (см. Раздел Снятие и установка роторов колесных датчиков ABS).
  4. Снимите латунную муфту (2).
  5. Снимите монтажный блок реле в двигательном отсеке автомобиля (см. Главу Бортовое электрооборудование).
  6. Рассоедините разъем (Х92/3) электропроводки ABS, проложенной в инструментальном ящике (3) в багажном отделении автомобиля.
  7. Рассоедините прочие разъемы жгута (4) внутри инструментального ящика (3).
  8. Снимите влагозащитный экран.
  9. Протолкните жгут электропроводки (4) в проходное отверстие (5) в панели пола.
  10. Отсоедините от разъема (Х92/3) электропроводку колесного датчика (L6/3 или L6/4) и окончательно снимите последний в сборе со жгутом.
  11. Установка производится в обратном порядке, - проследите за правильностью прокладки электропроводки, для фиксации жгута используйте новую изоляционную ленту.
  12. На моделях соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
  13. 2 В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
