На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).

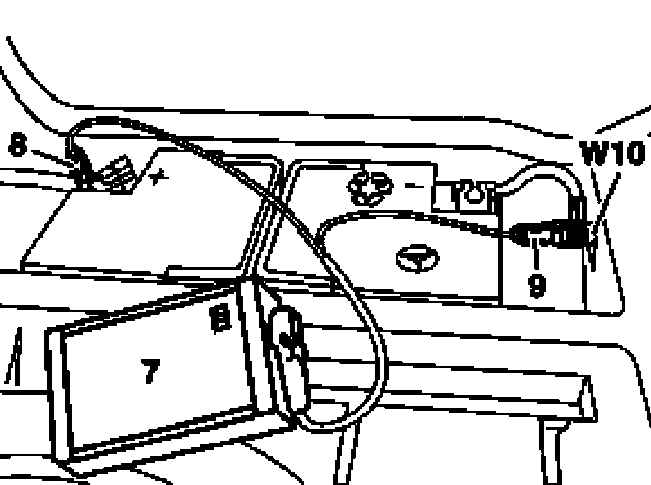

Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.

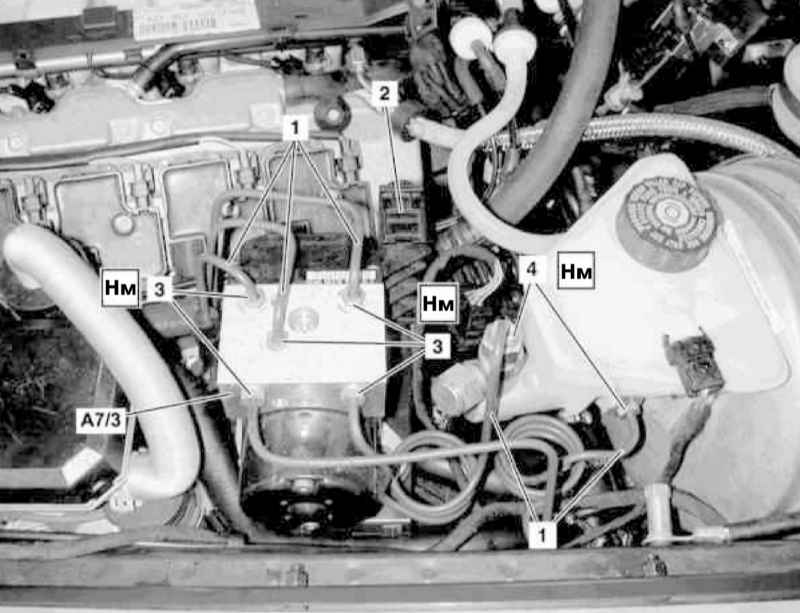

Отпустите штуцерные гайки (3 и 4) и отсоедините тормозные линии (1), - приготовьтесь к сбору гидравлической жидкости.
Рассоедините разъем (2) электропроводки гидромодулятора (А7/3) и снимите последний с опорного кронштейна, - в случае необходимости приготовьте сменные посадочные резиновые втулки.
Установка производится в обратном порядке, - постарайтесь не перепутать порядок подсоединения тормозных линий.
На моделях соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
Гидромодулятор ABS/4-ETS
Для моделей 463.250 с кодом В02

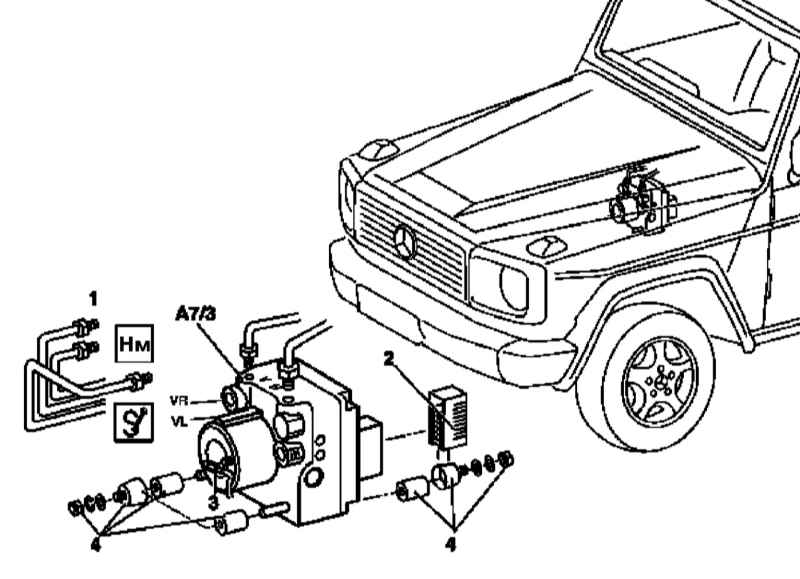

Детали установки гидромодулятора ABS на моделях 463.250 с кодом В02
Отпустите крепеж (4) и, подав вверх, снимите модулятор (А7/3).
Установка производится в обратном порядке.
В заключение прокачайте тормозную систему (см. Раздел Прокачка тормозной системы).
Гидромодулятор ESP
Для моделей 463.246/249/323 и 463.250/333 выпуска с 30.09.01 г.

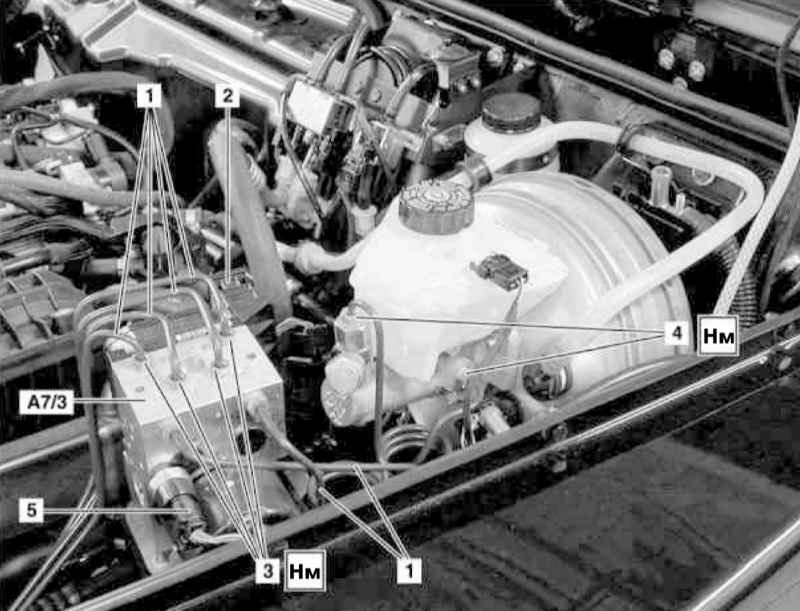

Детали установки гидромодулятора ESP на моделях 463.246/249/323 и 463.250/333 выпуска с 30.09.01
1 — Гидравлические линии
2 — Разъем
3 — Крепежные болты
4 — Штуцерные соединения
5 — Разъем датчика-выключателя давления
А7/3 — Гидромодулятор ESP
ПОРЯДОК ВЫПОЛНЕНИЯ
На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.
Отпустите штуцерные разъемы (4) и отсоедините гидравлические линии (1), - приготовьтесь к сбору гидравлической жидкости, открытые концы линий и штуцеров сразу заглушите.
Снимите модулятор (А7/3) с опорного кронштейна, - в случае необходимости приготовьте сменные посадочные резиновые втулки.
Установка производится в обратном порядке, - постарайтесь не перепутать порядок подсоединения тормозных линий.
На моделях соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
