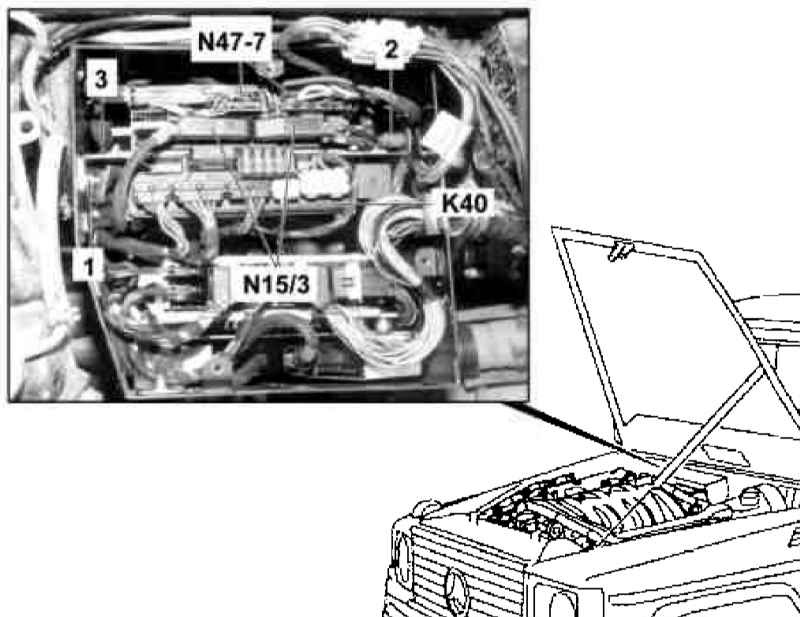

Детали установки модуля управления ABS/EBV на бензиновых моделях выпуска по 30.11.00
1 — Гайка
2 — Резиновые пробки
3 — Держатель
К40 — Модуль реле
N15/3 — Модуль управления ETC
N47-7 — Модуль управления ABS/EBV
ПОРЯДОК ВЫПОЛНЕНИЯ
Отсоедините отрицательный провод от батареи.
Отпустив фиксатор разъема, отсоедините электропроводку от модуля управления ETC (N15/3).
Потянув вверх, снимите и, не отсоединяя электропроводку, отведите в сторону модуль реле (К40).
Отпустите фиксатор разъема и отсоедините электропроводку от модуля управления ABS/EBV (N47-7).
Отпустите гайку (1) на монтажной пластине.
Потянув вверх, снимите держатель (3).
Снимите модуль управления ABS/EBV (N47-7).
Установка производится в обратном порядке, - проследите за правильностью посадки держателя относительно резиновых пробок (2), удостоверьтесь, что электропроводка не оказалась защемлена.
В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
Модуль управления ABS
Для моделей 453.250/333 выпуска по 30.09.01 г.

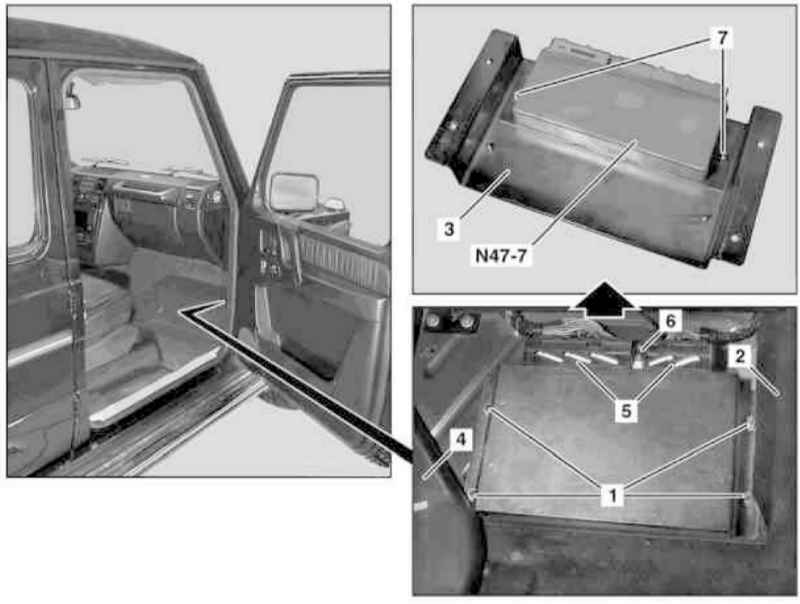

Детали установки модуля управления ABS на моделях 463.250/333 выпуска по 30.09.01
1, 7 — Гайки
2 — Панель в пассажирском ножном колодце
3 — Монтажная пластина
4 — Рукав подачи воздуха в правый задний ножной колодец
5, 6 — Разъемы
N47-7 — Модуль управления ABS/EBV
ПОРЯДОК ВЫПОЛНЕНИЯ
На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).

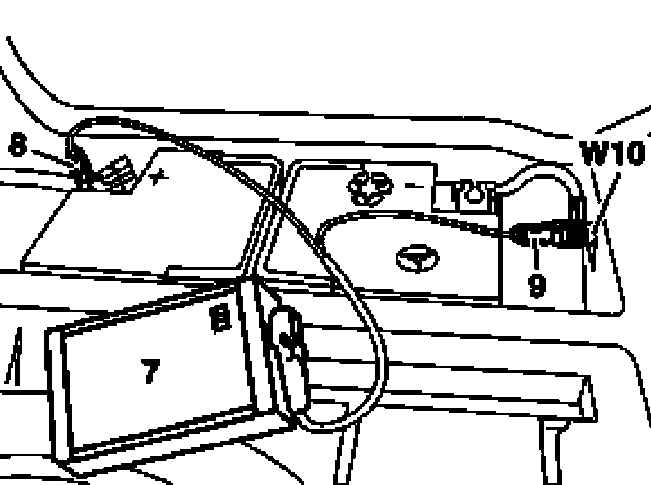

Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.
Снимите панель коврового покрытия пола в правом переднем ножном колодце.
Отдайте гайки (1), - в случае необходимости поднимите панель (2).
Слегка приподнимите воздуховод (4) и при помощи монтажной пластины (3) снимите модуль управления ABS (N47-7).
Отпустив фиксаторы, рассоедините разъемы (5).
Снимите разъем (6).
Отдайте гайки (7) и снимите модуль управления (N47-7) с монтажной пластины (3).
Установка производится в обратном порядке, - при соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
Модуль управления ESP/ABS/BAS
Для моделей 463.246/249/323 и 463.250/333 с 30.09.01 г. вып.

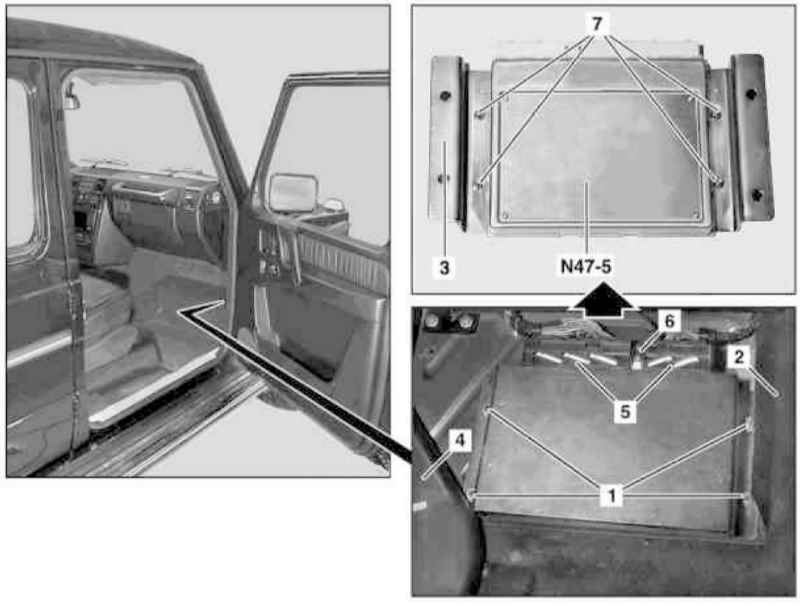

Детали установки модуля управления ESP на моделях 463.246/249/323 и 463.250/333
с 30.09.01 г. вып.
1, 7 — Гайки
2 — Панель в пассажирском ножном колодце
3 — Монтажная пластина
4 — Рукав подачи воздуха в правый задний ножной колодец
5, 6 — Разъемы
N47-5 — Модуль управления ESP/BAS
Порядок выполнения процедуры аналогичен описанному в предыдущем подразделе для модуля ABS (N47-7). Модули управления ABS и BAS в данном случае интегрированы в модуль ESP.
