9.3.21 Проверка правильности зацепления шестерен главной передачи Mercedes-Benz W463


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Смажьте пару зубьев корончатой ведущей шестерни главной передачи чернилами.

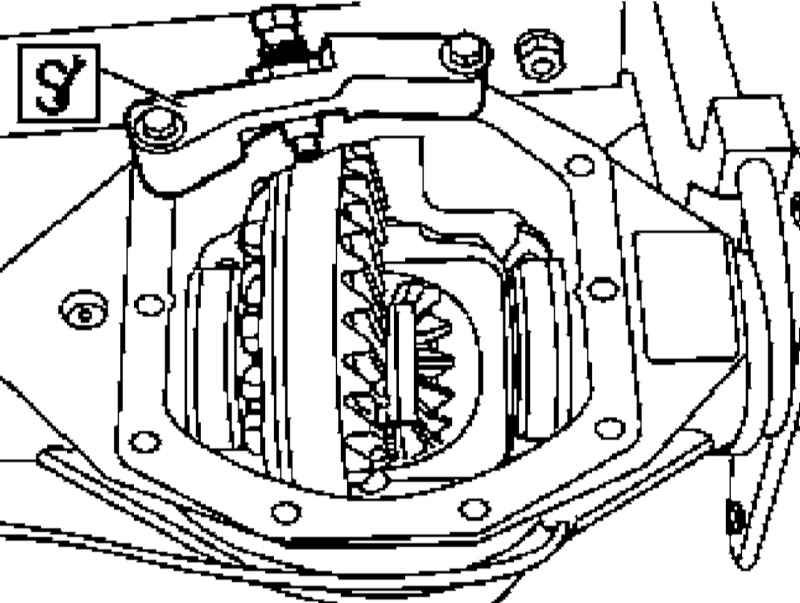

  2. Повращайте ведущую шестерню вперед-назад, одновременно сдерживая ведомую специальным держателем (601 589 01 40 00).
  3. Сравните полученные в результате пятна контакта зубьев с приведенной на иллюстрациях ниже картой.

9.3.21 Проверка правильности зацепления шестерен главной передачи Mercedes-Benz W463

Нормальное зацепление (удовлетворительным можно считать результат, когда пятна контакта не заходят за грани рабочих поверхностей зубьев)

9.3.21 Проверка правильности зацепления шестерен главной передачи Mercedes-Benz W463

Смещение пятен контакта к основаниям зубьев, - недостаточна величина базового посадочного размера ведущей шестерни (произведите соответствующую корректировку и повторите проверку, предварительно проверив люфт зацепления - см. Раздел Снятие и установка сборок межколесных дифференциалов с ведомыми шестернями главных передач)

9.3.21 Проверка правильности зацепления шестерен главной передачи Mercedes-Benz W463

Смещение пятен контакта к вершинам зубьев, - чрезмерна величина базового посадочного размера ведущей шестерни (произведите соответствующую корректировку и повторите проверку, предварительно проверив люфт зацепления - см. Раздел Снятие и установка сборок межколесных дифференциалов с ведомыми шестернями главных передач)

9.3.21 Проверка правильности зацепления шестерен главной передачи Mercedes-Benz W463

Смещение пятен контакта к пяткам зубьев, - чрезмерна величина люфта зацепления шестерни (произведите соответствующую корректировку, - см. Раздел Снятие и установка сборок межколесных дифференциалов с ведомыми шестернями главных передач, - и повторите проверку)

9.3.21 Проверка правильности зацепления шестерен главной передачи Mercedes-Benz W463

Смещение пятен контакта к носкам зубьев, - недостаточна величина люфта зацепления шестерни (произведите соответствующую корректировку, - см. Раздел Снятие и установка сборок межколесных дифференциалов с ведомыми шестернями главных передач, - и повторите проверку)
