Мерседес Бенц W463. Разборка и сборка шарнирного кожуха переднего моста



Мерседес Бенц W463. Разборка и сборка шарнирного кожуха переднего моста

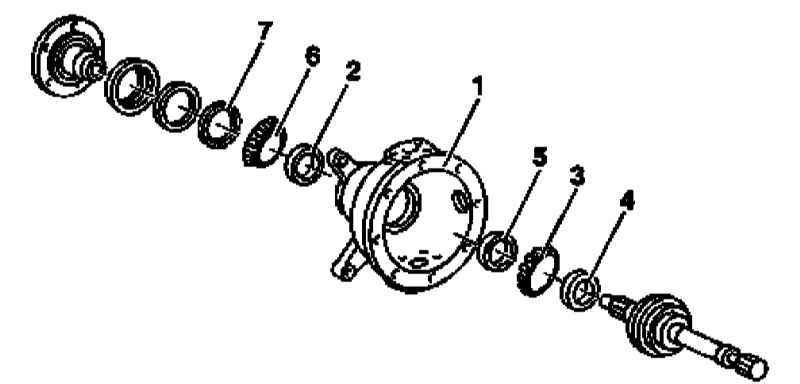

Детали установки шарнирного кожуха (1 из 2)

9.3.15 Разборка и сборка шарнирного кожуха переднего моста Mercedes-Benz W463

1 — Шарнирный кожух
2, 5 — Наружные обоймы
3, 6 — Конусные роликовые подшипники

4 — Сальник
7 — Уплотнительное кольцо

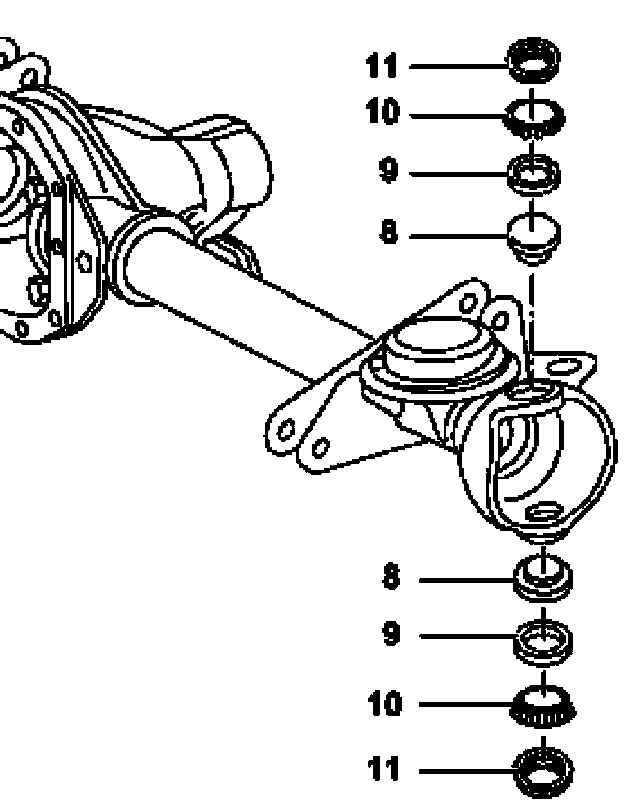

Детали установки шарнирного кожуха (2 из 2)

9.3.15 Разборка и сборка шарнирного кожуха переднего моста Mercedes-Benz W463

8 — Крышка
9 — Наружная обойма
10 — Конусный роликовый подшипник

11 — Кольцо

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите шарнирный кожух (1) в сборе с приводным валом и извлеките последний (см. Раздел Снятие и установка приводных валов переднего моста ).
  2. Снимите колесную ступицу (см. Раздел Снятие и установка ступиц передних колес).
  3. Снимите уплотнительное кольцо (7).
  4. Снимите наружную обойму (2).
  5. Снимите конусный роликовый подшипник (3) и сальник (4).
  6. Тщательно протрите снятые компоненты, в случае необходимости приготовьте замену.
  7. Установите торцевую крышку (8) и наружную обойму (9).
  8. Установите наружную обойму (5).
  9. Смажьте подшипник (3) и посадите его на свое штатное место в кожух (1).
  10. Установите сальник (4), предварительно смазав его по периметру герметиком.

Сальники в обрезиненной кромкой в установке на герметик не нуждаются.

  1. Установите наружную обойму (2).
  2. Смазав герметиком, установите уплотнительное кольцо (7), посадив его в гнездо заподлицо (не глубже 0.3 мм).
  3. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов.
