Мерседес Бенц W140. Натяжитель цепи привода ГРМ

Натяжитель цепи привода ГРМ

См. также Раздел Привод ГРМ - общая информация, обслуживание компонентов

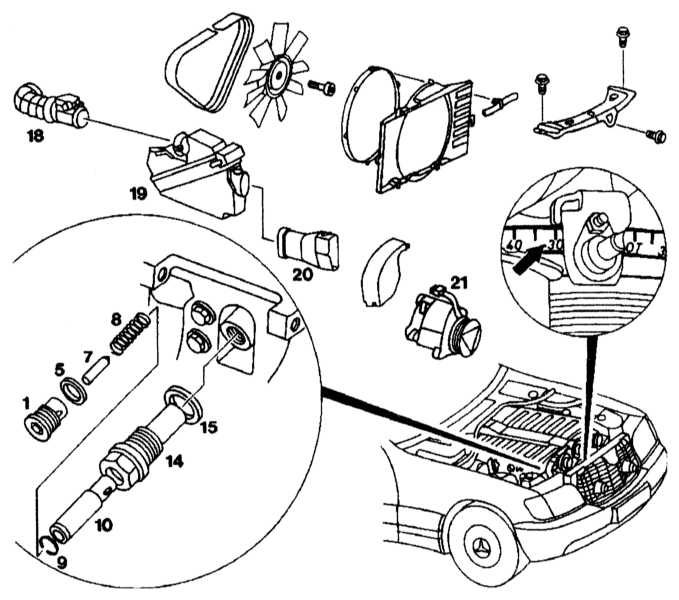

Детали установки натяжителя цепи привода ГРМ


	1 — Пробка 5, 15 — Уплотнительные кольца 7 — Палец 8 — Пружина 9 — Пружинное кольцо 10 — Упорный болт 14 — Корпус натяжителя 18, 20 — Воздуховоды 19 — Воздушный фильтр 21 — Воздушный насос

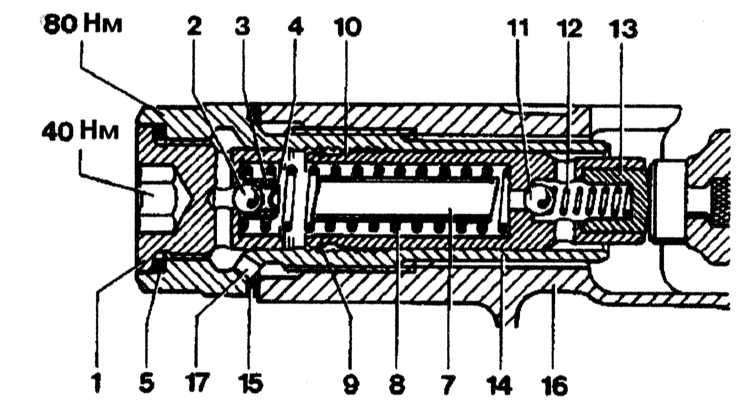

Конструкция натяжителя цепи привода ГРМ


1 — Пробка 2, 11 — Шарики 3, 12 — Нажимные пружины 4 — Направляющая шарика 5, 15 — Алюминиевые уплотнительные кольца 7 — Палец 8 — Упорная пружина	9 — Ограничительная пружина 10 — Упорный болт 13 — Упорная деталь 14 — Корпус натяжитёля 16 — Крышка цепи привода ГРМ 17 — Масляный канал

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите поршень первого цилиндра в положение 30° после ВМТ.

2. Ослабьте пробку (1) примерно на один оборот.
3. Отверните натяжитель в сборе.
4. Снимите пробку (1) с уплотнительным кольцом (5). Отверните упорный болт (10) вместе с ограничительной пружиной (9) в упорном направлении. Протрите все элементы.

4.6.12 Натяжитель цепи привода ГРМ Mercedes-Benz W140

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

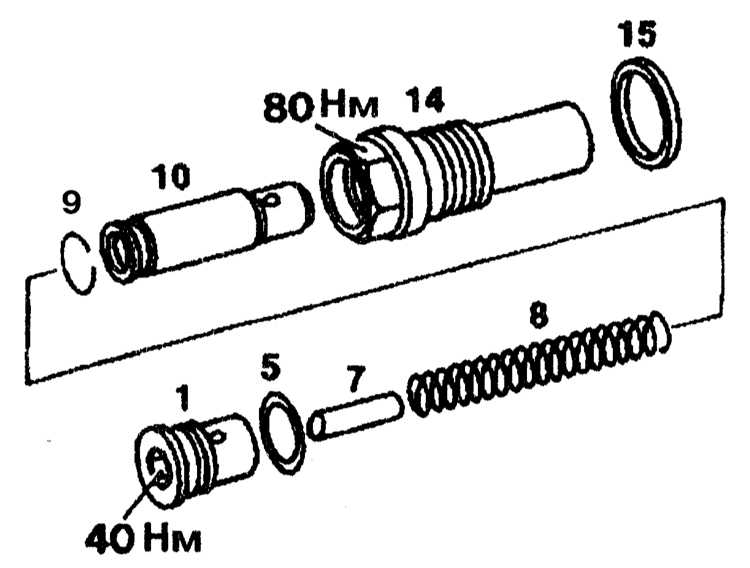

1. Вверните корпус натяжителя (14) с новым уплотнительным кольцом (15) и затяните его моментом 50 Нм. 2. Закрепите уплотнительное кольцо (15) герметиком в корпусе натяжителя (14) так, чтобы оно было центровано. Затяните корпус натяжителя моментом 80 Нм.

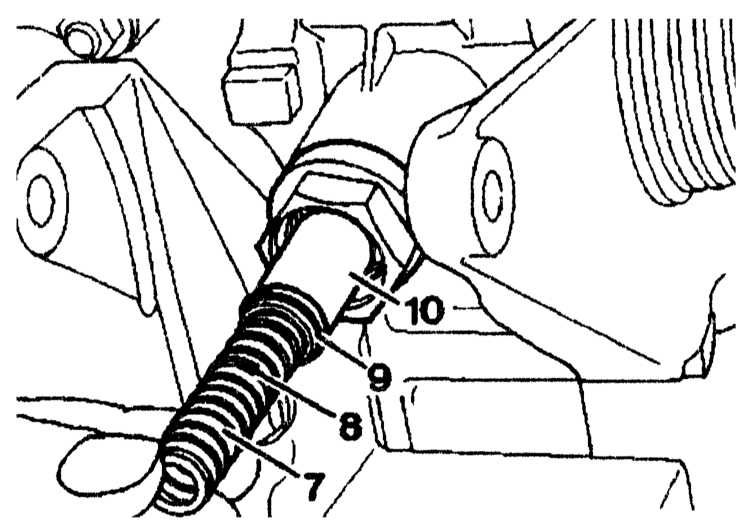

3. Вставьте упорный болт (10) в корпус натяжителя вместе с ограничительной (9) и нажимной (8) пружинами и пальцем (7).
4. Вверните пробку (1) в корпус натяжителя (14) с новым уплотнительным кольцом (5) и затяните ее моментом 40 Нм.
