Мерседес Бенц W140. 12-цилиндровые бензиновые двигатели (М120.980/982)



Мерседес Бенц W140. 12-цилиндровые бензиновые двигатели (М120.980/982)

12-цилиндровые бензиновые двигатели (М120.980/982)

Снятие

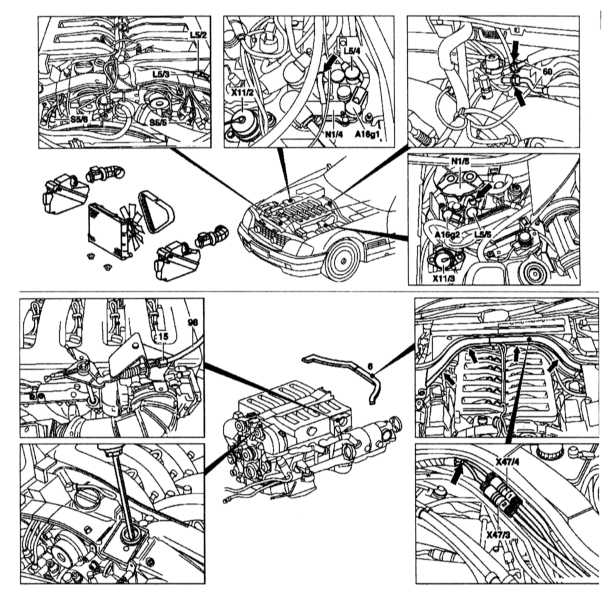

Снятие и установка двигателей М120.980

4.6.1 12-цилиндровые бензиновые двигатели (М120.980/982) Mercedes-Benz W140

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите капот.
2. Отсоедините отрицательный провод от батареи.
3. Снимите воздушный фильтр вместе с измерителем воздушного потока.
4. Снимите нижний защитный щиток двигателя.
5. Снимите радиатор.
6. Отверните маслопроводы трансмиссионной жидкости АТ.
7. Присоедините защитную пластину на конденсатор кондиционера.
8. Отсоедините приводной трос от замка капота слева.
9. Отсоедините патрубки системы охлаждения в задней части головки блока цилиндров.
10. Снимите муфту вентилятора вместе с вентилятором.
11. Снимите ремень привода генератора.
12. Отсоедините топливопроводы (60).
13. Снимите крышку (6) проводов.
14. Отсоедините проводку двигателя (все разъемы).
15. Снимите приводной трос (98) (управления дроссельной заслонкой).
16. Отверните вакуумные трубки от вакуумного усилителя на впускном трубопроводе.
17. Извлеките жидкость из резервуара насоса усилителя рулевого управления.

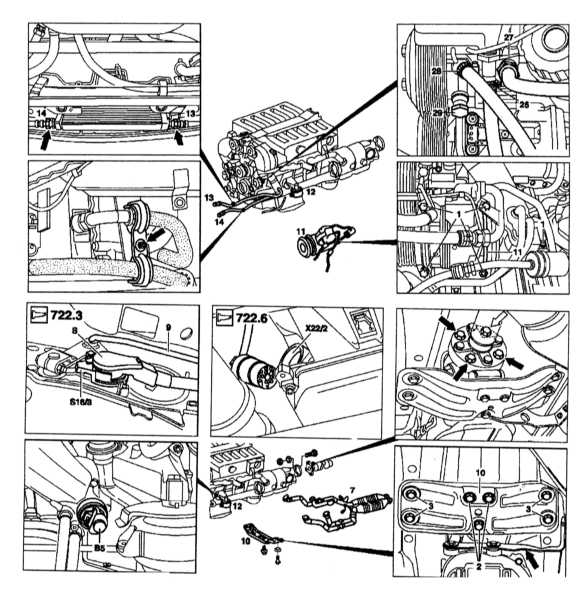

Снятие и установка двигателей M120.980

4.6.1 12-цилиндровые бензиновые двигатели (М120.980/982) Mercedes-Benz W140

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините трубопроводы от насоса усилителя рулевого управления (26), (27), (28) и (29).
2. Отверните кронштейн крепления трубопроводов.
3. Отверните трубопроводы (13) и (14) от масляного радиатора и правую трубку охлаждения (13) от поперечной балки радиатора.
4. Снимите датчик давления масла (В5).
5. Отсоедините компрессор кондиционера (11) с присоединенной трубкой.
6. Снимите выпускную трубу (7) в сборе.
7. Слейте охлаждающую жидкость.

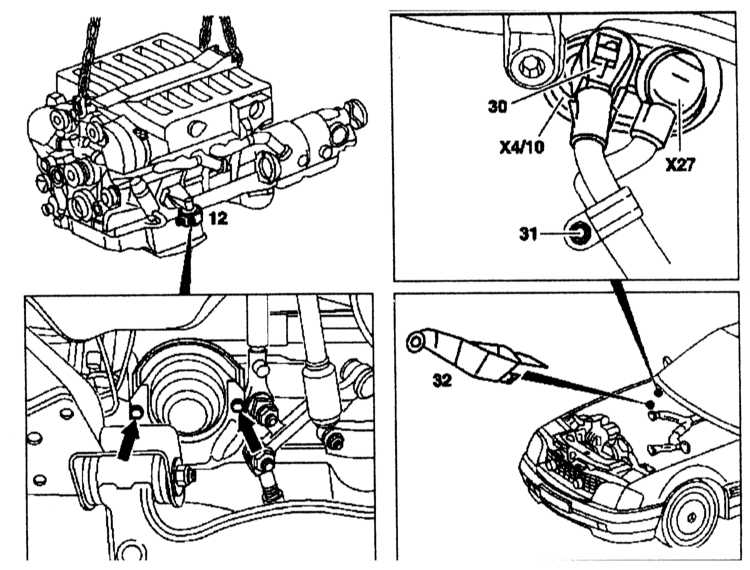

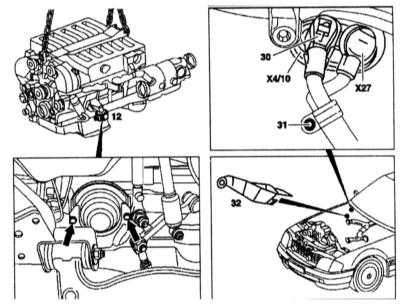

Снятие и установка двигателей M120.980

4.6.1 12-цилиндровые бензиновые двигатели (М120.980/982) Mercedes-Benz W140

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните щиток (32) проводки стартера.
2. Отсоедините провод цепи (30) от стартера.
3. Снимите гибкий шарнир карданного вала.
4. Отверните провод соединения на «массу» коробки передач.

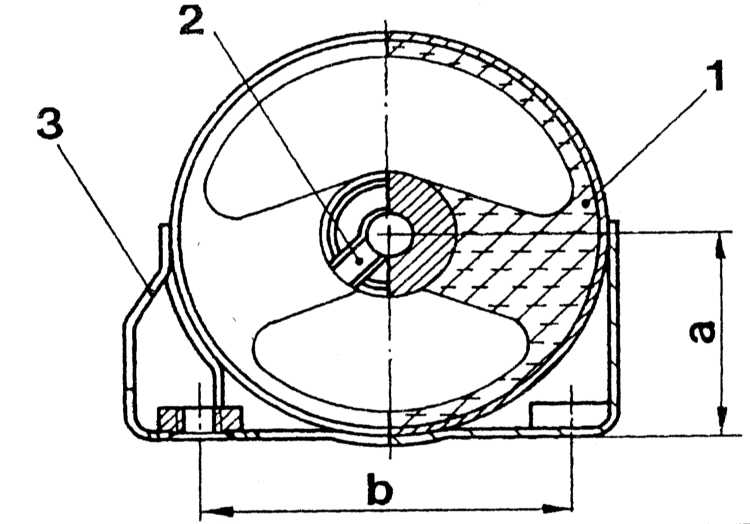

Конструкция задней опоры подвески силового агрегата

4.6.1 12-цилиндровые бензиновые двигатели (М120.980/982) Mercedes-Benz W140

1 Упругий элемент
2 Ограничитель кручения
3 Кронштейн


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите задний кронштейн (10) без опоры двигателя.
2. Отсоедините рычаг переключения передач (9) от коробки передач.
3. Отсоедините электропроводку от коробки передач.


Снятие и установка двигателей M120.980

4.6.1 12-цилиндровые бензиновые двигатели (М120.980/982) Mercedes-Benz W140

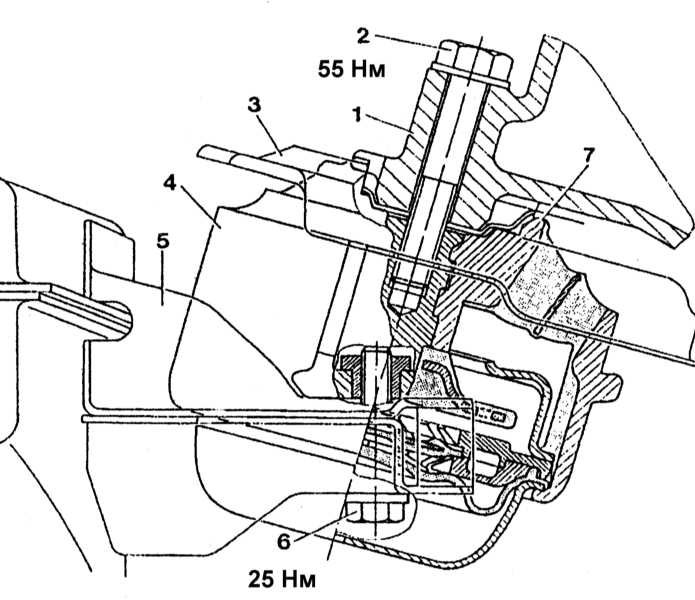

Конструкция передней опоры подвески силового агрегата

4.6.1 12-цилиндровые бензиновые двигатели (М120.980/982) Mercedes-Benz W140

1 — Кронштейн
2 — Болт М10ґ55
3 — Термозащитный экран
4 — Опора
5 — Держатель
6 — Болт М8ґ42
7 — Ограничитель скручивания


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните переднюю опору двигателя (12) с обеих сторон. Конструкция передней опоры показана на сопр. иллюстрации.
2. Присоедините подъемник к двигателю.
3. Поднимайте двигатель и коробку передач до тех пор, пока компрессор (11) не сможет быт снят с кронштейна на двигателе с присоединенными трубками.
4. Поднимите двигатель и снимите его.

Установка

Установка производится в порядке, обратном снятию.
