Мерседес Бенц W140. Регулятор распределительного вала

Мерседес Бенц W140. Регулятор распределительного вала

Регулятор распределительного вала

Снятие

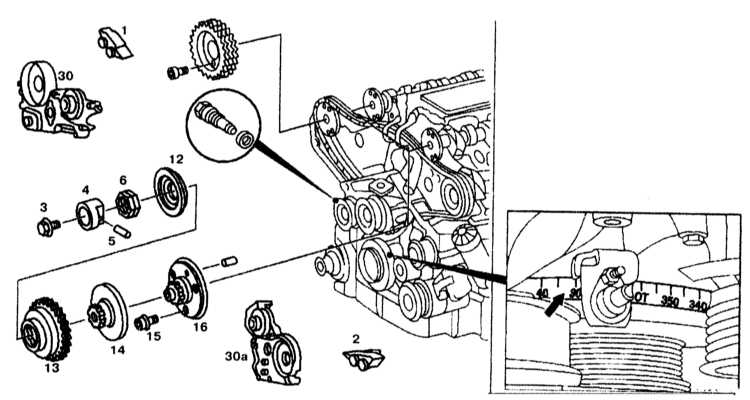

Детали установки регулятора распределительного вала


1 — Направляющий рычаг правой головки блока цилиндров 2 — Направляющий рычаг левой головки блока цилиндров 3, 15 — Болты 4 — Арматура	5 — Стопорный палец 6 — Гайка 12 — Крышка 13 — Звездочка распределительного вала 14 — Плунжер 16 — Фланец

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите верхние крышки (30) и (30a). 2. Снимите направляющие рычаги (1) и (2).
3. Отверните болт (3) и снимите арматуру (4).

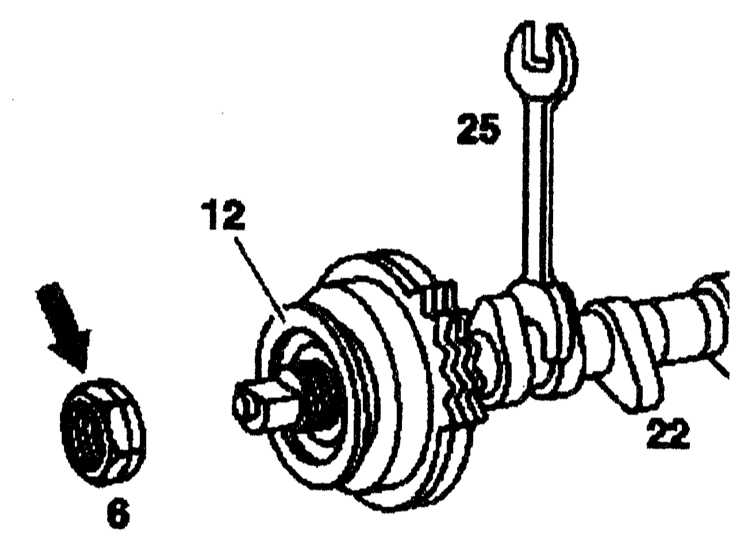

4. Отверните гайку (6), - удерживайте распределительный вал (22) от проворачивания ключом (25).

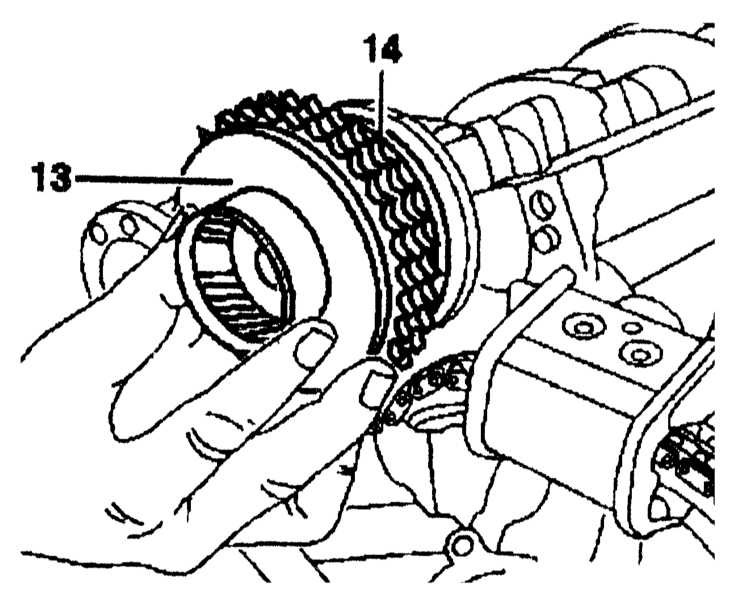

5. Снимите крышку (12), звездочку распределительного вала (13) и установочный плунжер (14). Отверните фланец (16) с впускного распределительного вала (22) и снимите его.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

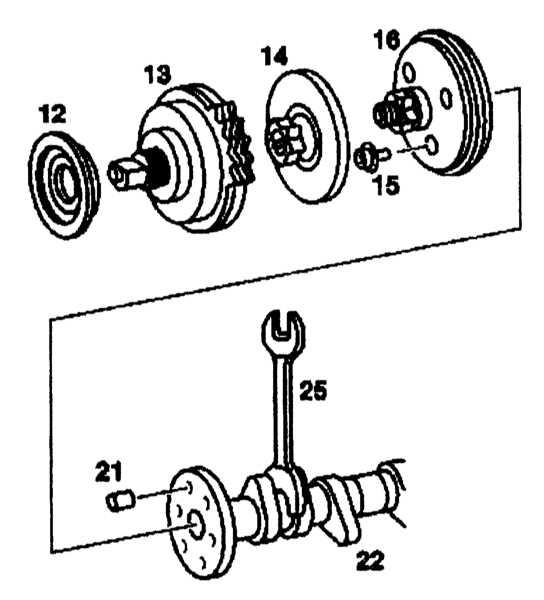

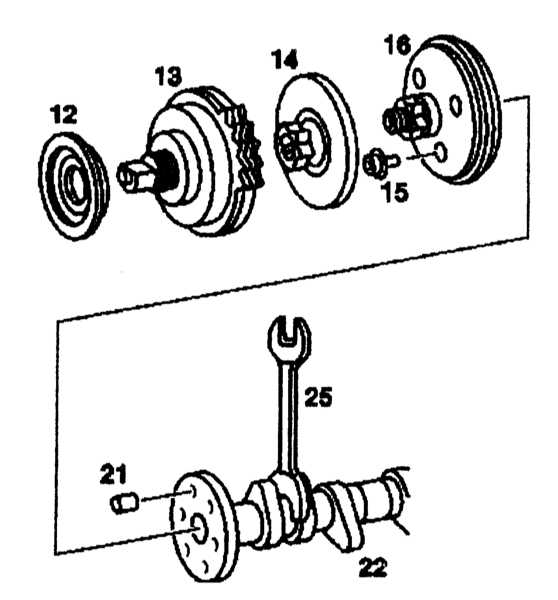

1. Установите фланец (16) на распределительный вал (22). Обратите внимание на установочный палец (21). 2. Приверните фланец (16) к распределительному валу (22). Придержите распределительный вал (22) ключом (25) и затяните болты (15).

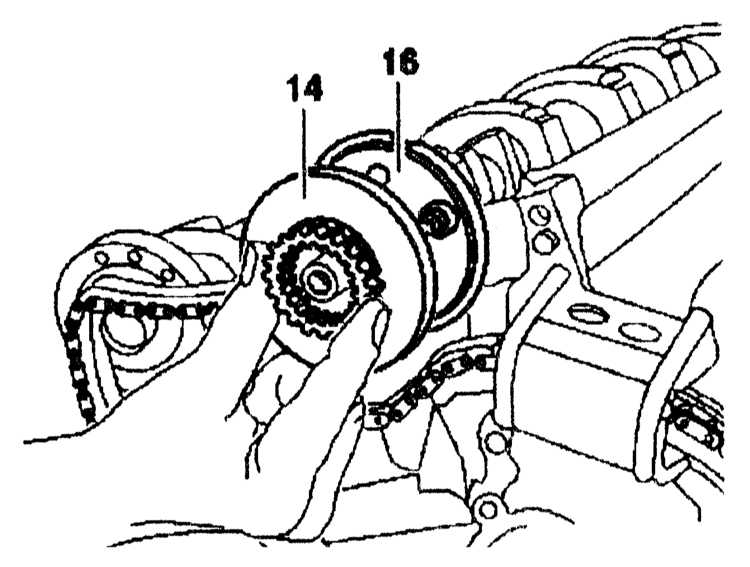

3. Установите установочный плунжер (14) на фланец (16) в фиксированное положение, вращая его по часовой стрелке.
4. Установите звездочку распределительного вала (13) на установочный плунжер (14) в фиксированное положение, вращая его против часовой стрелки.
5. Установите крышку (12).

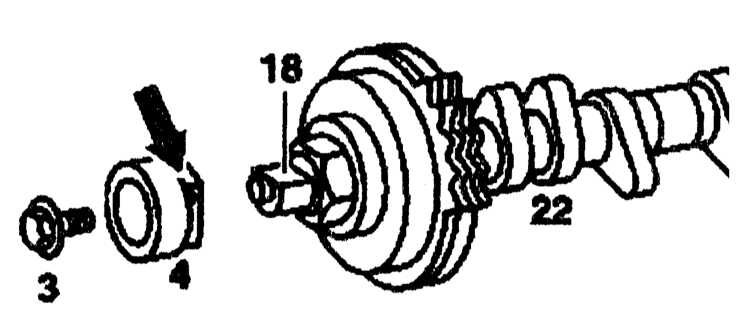

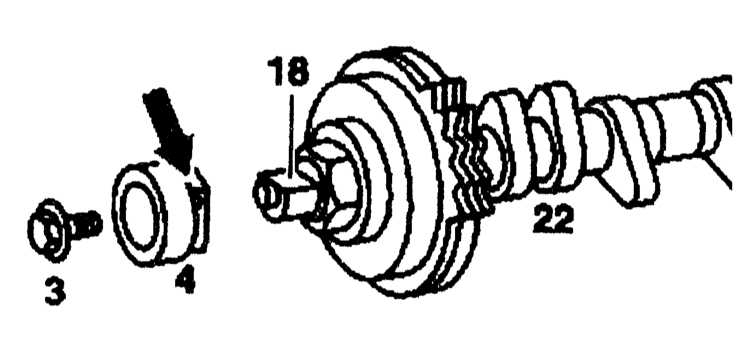

6. Установите арматуру (4). Палец (стрелка) в арматуре (4) должен быть совмещен с установочным плунжером (18). 7. Вверните болт (3), придерживая арматуру (4) за лыску (стрелка).
