Мерседес Бенц W140. Замена ремня привода генератора

Замена ремня привода генератора

Снятие

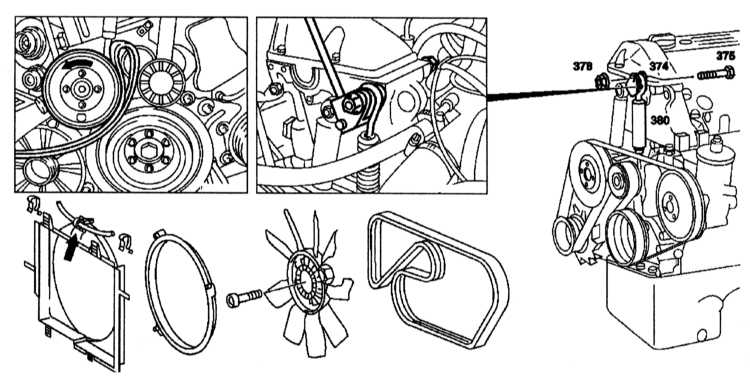

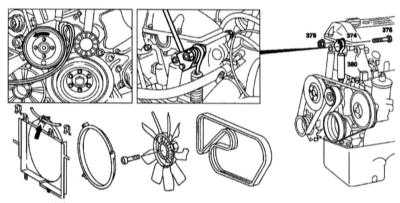

Детали установки ремня привода генератора

4.7.2 Замена ремня привода генератора Mercedes-Benz W140

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте кожух вентилятора и закрепите его над вентилятором.
2. Снимите муфту вентилятора.
3. Ослабьте ремень привода генератора.
4. Отверните гайку (378), болт (375) и снимите ремень привода генератора.
5. Проверьте ремень на отсутствие повреждений.

Установка

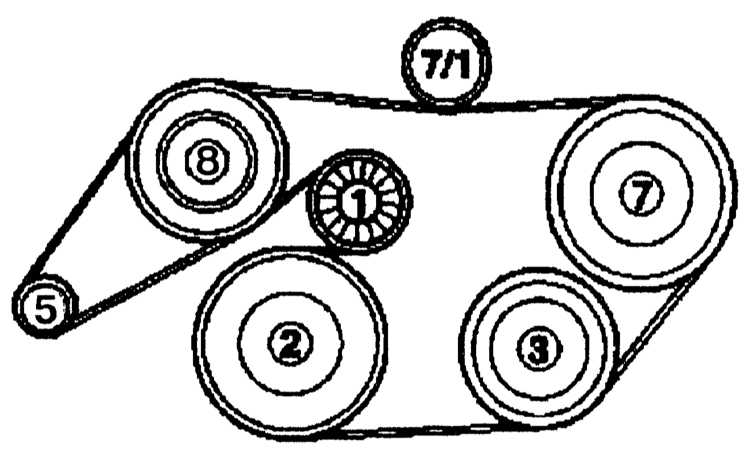

Схема прокладки ремня привода генератора


1 — Натяжной ролик 2 — Коленчатый вал 3 — Компрессор кондиционера 5 — Генератор	7 — Насос усилителя рулевого управления 7/1 — Направляющий ролик 8 — Насос системы охлаждения

Установка проводится в порядке, обратном снятию. Длина ремня: без кондиционера - 2080 мм, с кондиционером - 2145 мм.
