ЛyA3-967M. ЗАМЕНА ГЛУШИТЕЛЯ ДВИГАТЕЛЯ
Глушитель подлежит замене (снятию) при следующих неисправностях:
прогорание, коррозия, обломы
фланцев, трещины или пробоины стенок и патрубков,
прогорание или разрыв прокладок.
Внешним признаком указанных неисправностей является повышение шума при
работе двигателя.

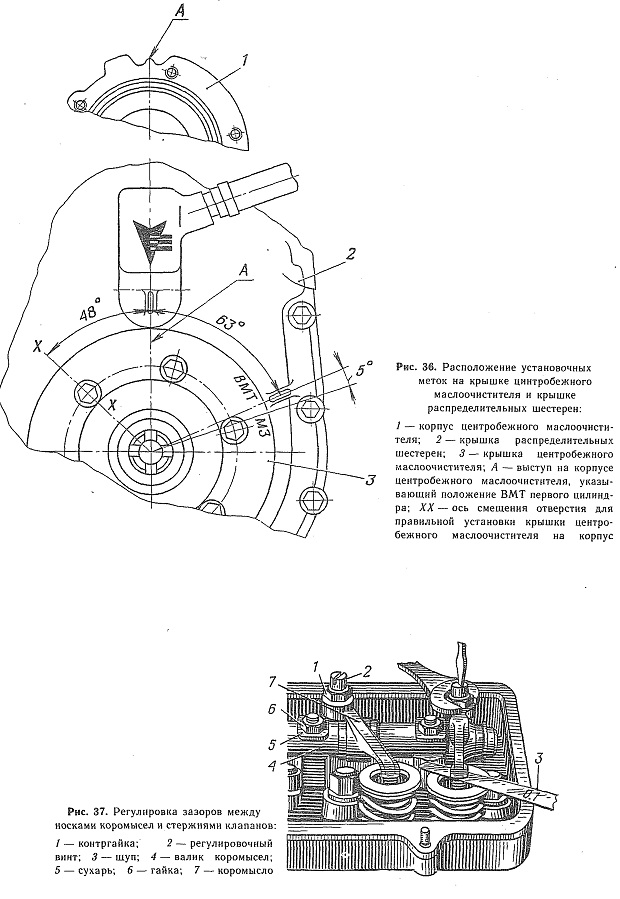

Pис. 36. Расположение установочных меток на
крышке цинтробежного маслоочистителя и крышке распределительных
шестерен:
1 — корпус центробежного маслоочистителя; 2 — крышка распределительных
шестерен; 3 — крышка центробежного маслоочистителя; А — выступ на
корпусе центробежного маслоочистителя, указывающий положение ВМТ первого
цилиндра; XX— ось смещения отверстия для правильной установки крышки
центробежного маслоочистителя на корпус
Рис. 37. Регулировка зазоров между носками
коромысел и стержнями клапанов:
1 — контргайка; 2 — регулировочный винт; 3 — щуп; 4 — валик коромысел; 5
— сухарь; б — гайка; 7 — коромысло
Операционная карта № 12
Инструмент и приспособления: ключи 12 и 13, отвертка 150X0,5.
Трудоемкость: 0,5 чел.-ч.
1. Снятие глушителя
1.1. Снять облицовку передка (см. ОК №68, переходы 1.1 —1-4).
1.2. Отвернуть болты 14 (рис. 38) крепления глушителя 7 к приемной трубе
12 и снять прокладку 4 (ключи 12 и 13).
1.3. Отвернуть болт 11 крепления глушителя к кронштейну 9 кузова и снять
глушитель (ключи 12 и 13).
2. Установка глушителя
2.1. Установить на фланец приемной трубы 12 (рис. 38) прокладку 4,
глушитель 7 и закрепить болтами 14 с гайками и плоскими шайбами (ключи
12
и 13).
2.2. Закрепить глушитель 7 болтом И с гайкой и шайбами плоской 3 и
пружинной 10 к кронштейну кузова (ключи 12 и 13).
2.3. Установить облицовку передка (см. ОК № 68, переходы 2.7—2.9).

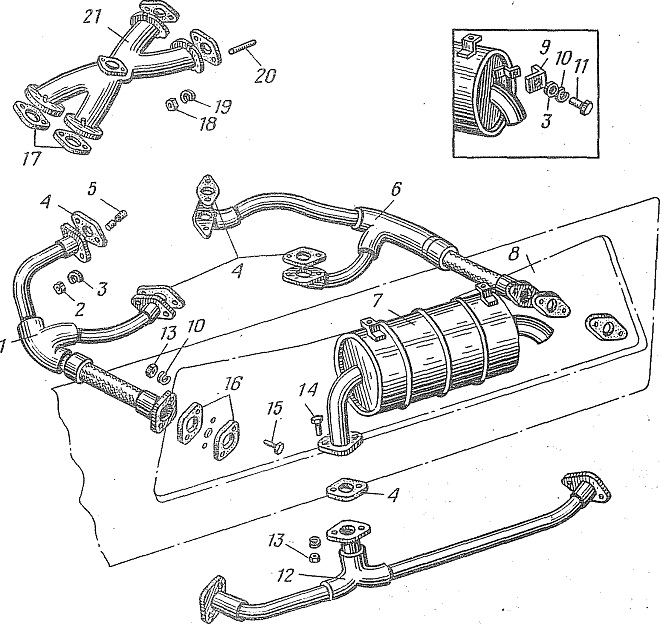

Рис. 38. Система впуска и выпуска газов:
1 — правый выпускной коллектор; 2, 13 и 18—гайки; 3 и 19—шайбы; 4, 16 и
17 — прокладки; 5 и 20 — шпильки; 6 — левый выпускной коллектор; 7 —
глушитель; 8 — передняя панель кузова; 9 — кронштейн; 10 — пружинная
шайба; 11, 14 и 15 — болты; 12 — приемные трубы; 21 — впускной
коллектор
